第一作者：杨悦
通讯作者：郭莉萍，李贞子，周卫
通讯单位：齐鲁工业大学（山东省科学院）
论文DOI：https://doi.org/10.1002/adfm.202400612
多孔有机聚合物具有结构组成多样、分子设计性强等优点，在光催化领域有良好的应用前景。然而有机半导体固有的高阻抗和低导电性限制了电荷高效转移，从而降低了光催化性能。基于上述问题，本工作将碳量子点（CQDs）通过化学键合锚定在共价三嗪框架（CTF）孔道内，CQDs作为良好的电子传输介质提升了CTF本体的电导率。结果显示CQDs（0.5 wt %）的加入可以使CTF的电子电导率提高10倍，因此该复合材料呈现高的电荷分离和转移效率。此外，CQDs的嵌入显著提升了亲H+能力，从而增加了产H2O2中的氧还原（ORR）路径的效率；不仅如此CQDs的存在还能够显著增强材料的氧化能力，从而提升了产H2O2中的水氧化（WOR）路径的效率。因此在无牺牲剂存在的纯水中，0.5% CQD-CTF在可见光照射下，H2O2生成速率高达1036 μmolg-1h-1，是原始CTF的4.6倍。该工作为有机半导体材料高效生成H2O2提供了新思路。
H2O2是一种绿色氧化剂，被认为是100种最重要的化学品之一。然而，传统生产H2O2的方法并不利于绿色可持续发展。因此，探索对环境友好的H2O2生产方法至关重要。在光催化反应中，可以通过水氧化反应（WOR） 或氧还原反应（ORR） 两个路径制备H2O2，这两个路径都是多电子参与的反应，这就使H2O2的制备变得更加困难。因此，在满足热力学可行性的前提下，提高电荷转移效率对H2O2的产生极为重要。共价三嗪骨架（CTFs）是一类含有三嗪环和多孔结构的有机半导体材料。根据结构基元来调控材料的性质，使得CTFs在光催化领域有着良好的应用前景。尽管如此，这些CTFs仍然具有有机材料的内源性弱点。CTFs固有的高阻抗和较差的导电性始终阻碍着CTFs的电荷转移过程。
1. 本工作采用简单的超声后负载方式，成功将CQDs通过化学键合的方式限域到CTFs孔道内部。
2. CQDs的嵌入能够显著提升CTFs的电导率，从而提升电荷的分离与迁移效率；同时，CQDs的存在能够增加亲H+能力和氧化能力，因此能够同时在ORR和WOR双通道机制促进H2O2的产生。在可见光下的纯水体系中，CQD-CTF产H2O2的效率是CTFs的4.6倍。
3. 通过原位红外、开尔文探针、RRDE以及理论计算等手段，揭示了产H2O2的活性位点，评估了CQD-CTF中不同物种对亲电和亲核攻击的反应性，表明ORR和WOR活性位点分别是CQD中的C/O位点和CTF框架中的N位点，确定了产H2O2的作用机制。
通过超声后处理的方式，将CQDs限域在CTF的孔道内，制备了键合型CQD-CTF复合材料，合成路径如图1所示。

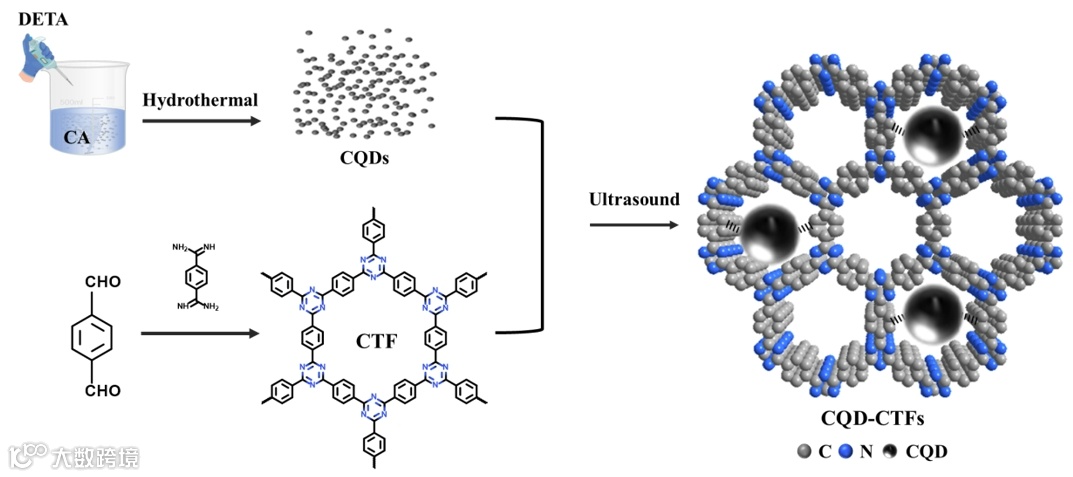

图1 CQD-CTF的合成路线图。
从X射线光电子能谱（XPS）的结果推断CQD-CTF中C-O键是新形成的。因此，CQD和CTF之间的C-O化学键提供了将CQD限域在三嗪环中的可能。且随着体系中CQD数量的增加，比表面积逐渐减小（图2c），孔体积也逐渐降低，该结果证明量子点限域在CTF的孔道内部。四点（van der Pawn）法检测电导率的结果表明，CQD的存在可以显著提升电导率，0.5 CQD-CTF 的电导率是原始 CTF 的 10 倍（图 2d）。

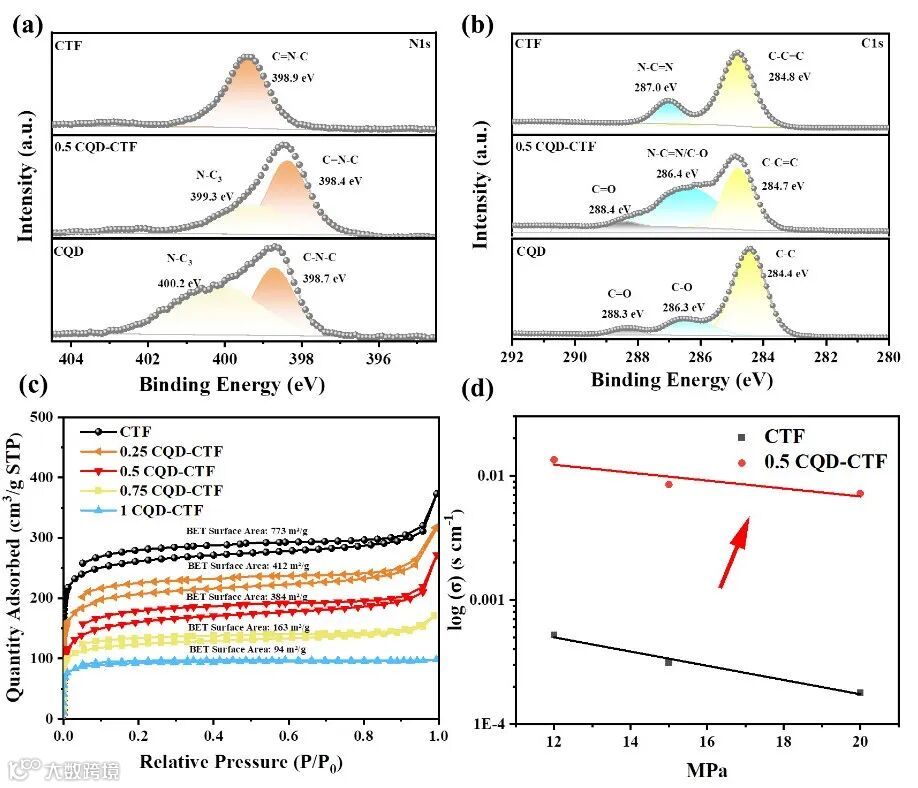

图2 CTF 和 0.5 CQD-CTF、CQD 的 (a) N 1s 和 (b) C 1s 的 X 射线光电子能谱, (c) CTF 和 CQD-CTF 的 N2 吸附等温线, (d) CTF 和 0.5 CQD-CTF 的电导率。
可见光照射下光催化产H2O2的结果表明，CQD 的存在可以显著提升光催化性能。0.5 CQD-CTF光催化 H2O2 的产率为1036 μmol g−1h−1，是原始 CTF（226 μmol g−1 h−1）的 4.6 倍（图 3a）。系列捕获实验的结果（图 3b）表明体系中产 H2O2 是WOR和ORR的双通道路径，但在CQD存在的情况下，WOR的比例得到了提高。EPR结果（图3c）证实了在0.5 CQD-CTF 中产生更多•O2- 和空穴，均利于ORR和WOR的发生。结合能级分布（图3d）及旋转环盘电极（RRDE）测试来阐明WOR部分的反应路径（图3e和3f），体系中的ORR路径为两步一电子还原机制（方程1和2），WOR路径为一步2e−氧化机制（方程3）。
为了确认所提出的 H2O2 生成途径，进行了原位漫反射红外傅里叶变换光谱测试（DRIFTS，图 3f，g）。原位红外结果表明C可能是ORR的活性位点，CTF骨架内三嗪环的N是WOR的活性位点。

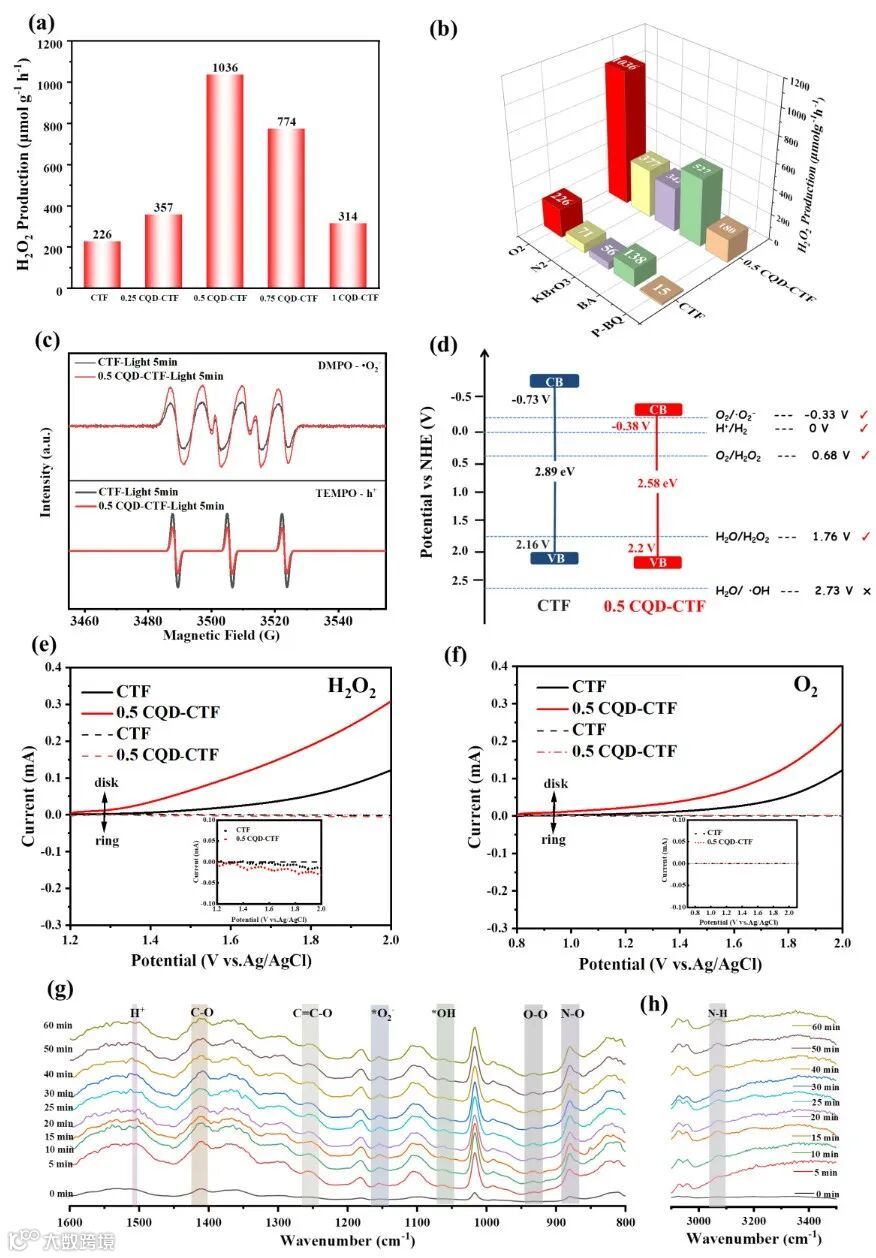

图3 (a) CQD-CTF 光催化产 H2O2 性能, (b) 光催化产H2O2的机理捕获实验, (c) •O2− 和 h+的 EPR 谱图以及(d) CQD 和 0.5 CQD-CTF 的能带图, (e) CTF 和 (f) 0.5 CQD-CTF 的 RRDE 测量极化曲线（使用环形电极，转速为 1000 rpm，扫描速率为 10 mV s−1）, (g)和(h) 0.5 CQD-CTF 在O2和H2O蒸汽可见光照射下的原位 DRIFTS 光谱。
稳态表面光电压（SPV）测试结果（图4a）证实了随着CQD的存在，更多的激发电荷富集在CTF表面。尽管CQD带来了0.5 CQD-CTF的更高光致发光（PL）强度，但根据瞬态光致发光光谱的结果（图4b），CQD的存在更有利于催化剂内部电荷分离。通过电化学测试计算表明0.5 CQD-CTF 和 CTF 的转移电子数分别为 1.83 和 0.81（图 4c）。当转速为1600 rpm 时（图 4c 插图），0.5 CQD-CTF显示出比 CTF (-0.34 V) 更高的电流和起始电位(-0.21 V)。且CQD的加入使材料具有更负的Zeta值 （图4d）。这些结果均表明CQD 的存在可以增强更好的两电子动力学选择性并提高 ORR 效率。

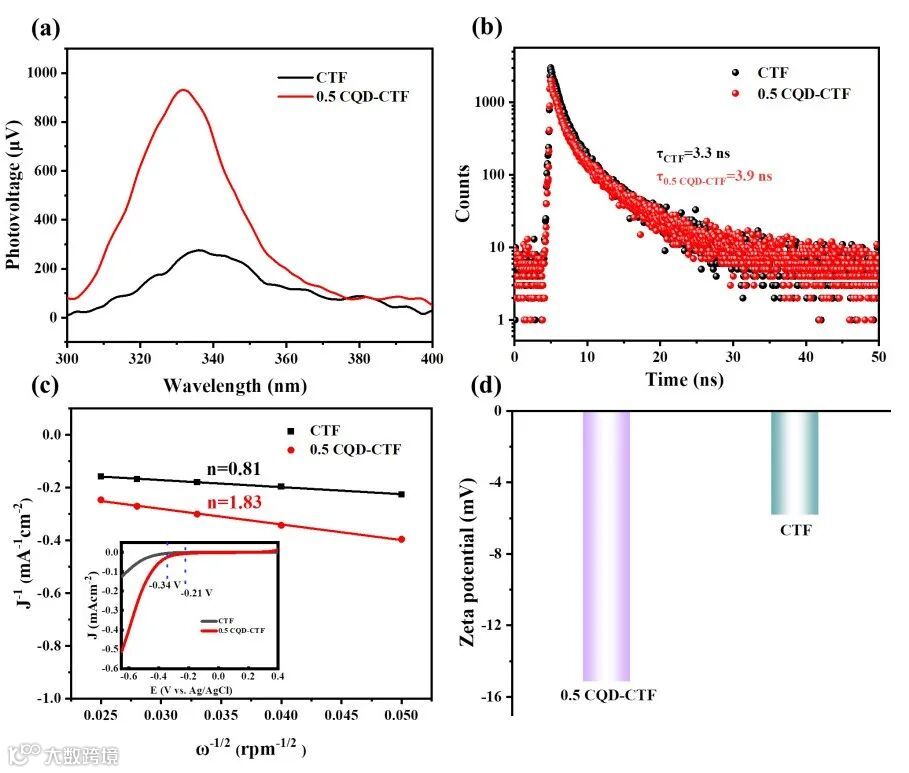

图4 (a) 表面光电压光谱, (b) 时间分辨光致发光光谱, (c) 在 RDE 上以 1600 转速（插图）测量的电子转移数和 LSV 曲线, (d) CTF 和0.5 CQD-CTF 的 zeta 电位。
带有开尔文探针 (KPFM) 的原子力显微镜提供了有关 CQD-CTF 和 CTF 电荷迁移性能的更多直观证据，表征了表面电位和形态（图5）。接触电势差（CPD）的差异定量反映了表面光电压的情况。结果显示（图5c和d）0.5 CQD-CTF（40 mV）的ΔCPD比CTF（2.3 mV）更大，这为0.5 CQD-CTF中由于CQD的存在而实现更好的电荷分离和迁移提供了坚实的证据。

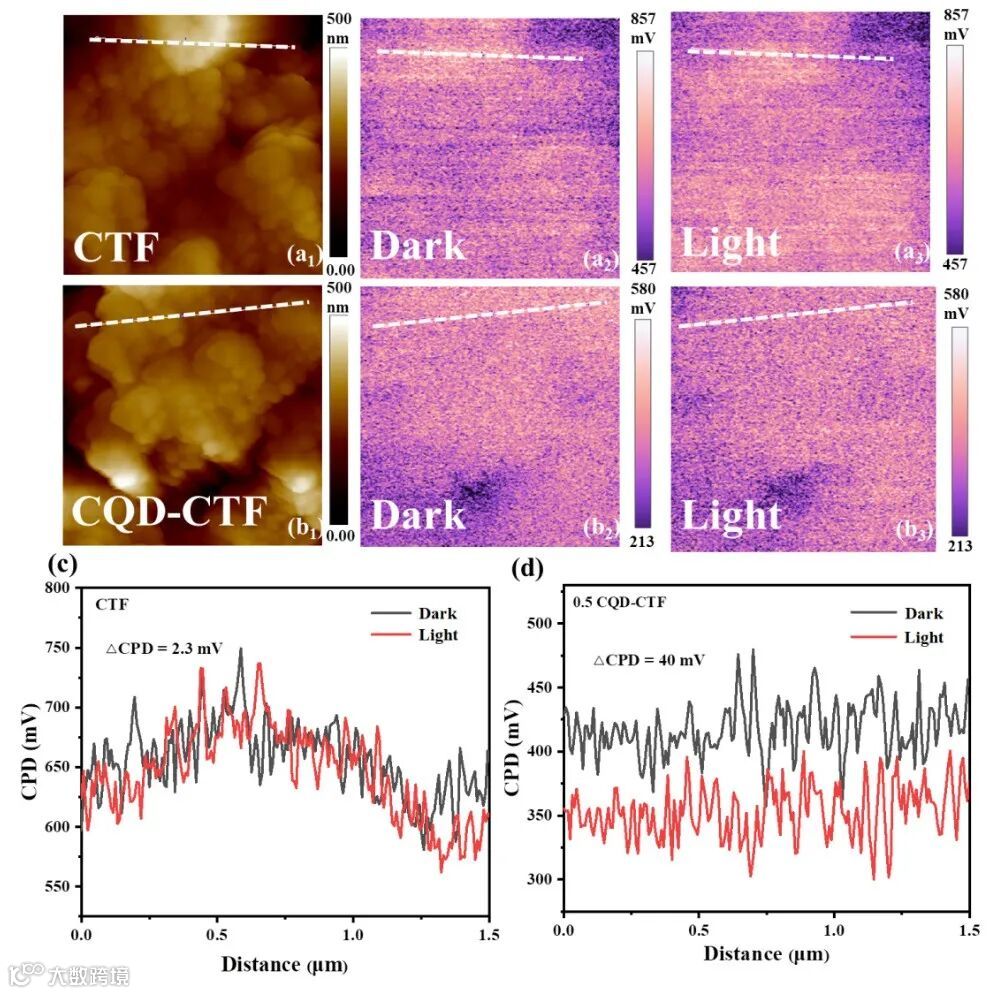

图5 (a1,b1) CTF 和 0.5 CQD-CTF 的表面形貌, (a2,b2)在黑暗条件下和(a3,b3)在 420 nm 光照射下相应的 KPFM 图像, (c) CTF 和(d) 0.5 CQD-CTF 在有光和无光情况下的 CPD 变化曲线。
最后，通过密度泛函理论（DFT）计算，证实了CQDs与CTF之间C-O键形成的热力学可行（图6a，b和c），同时也证明了通过CQD-CTF化学键合界面，CTF和CQD之间的电荷转移电阻较低，有利于光生载流子的分离（图6e）；且CTF中局域态的改变有利于提高电子导电性（图6g）。理论计算结果也证实了CQD-CTF中的光生空穴表现出氧化能力的增强（图6f）以及亲氢的能力增强（图6h和i）。
图6 (a) CTF, (b) CQD 和 (c) CQD-CTF 的优化几何结构, (d) CTF 和 (f) CQD-CTF 的能带结构和态密度 (DOS), (e) CQD-CTF 的电子差分密度 (EDD) 图，其中蓝色区域 (-0.03 e/Bohr3) 和红色区域 (0.03 e/Bohr3) 分别代表电子密度耗尽和富集的区域, (g) CQD-CTF费米能级附近的晶体轨道, ( h) CTF 和 (i) CQD-CTF 的优化结构，在 N 位点吸附氢物质。
本工作通过CTF孔道限域CQD来实现高效光催化产H2O2。内嵌的CQD使CTF的电子电导率提升10倍，且CQD作为电子传输介质，能够显著提升电荷的分离与迁移效率。此外，CQD的存在还可以增强氧化能力，从而通过WOR途径促进H2O2的产生；由于更负的zeta电位，CQDs的加入可以增加亲H+能力，利于通过ORR过程产生H2O2。因此，在可见光照射下，0.5 CQD-CTF在无牺牲剂的纯水中表现出高达1036 μmol g -1h-1的H2O2生成速率。该研究为低电导率的有机半导体高效产H2O2提供了一种新的策略。
