第一作者：任逸伦
通讯作者：马玉洁，唐少春，孟祥康
通讯单位：南京大学，江苏，210093
论文DOI：https://doi.org/10.1016/j.cej.2022.135535
全文速览
多硫化物的穿梭效应和缓慢的反应动力学是当前锂硫（Li-S）电池发展的主要障碍。近日，南京大学唐少春教授、孟祥康教授团队开发出一种由内含不饱和金属位点超薄 Ni-Co MOF和导电Ti3C2Tx纳米片 (Ti3C2Tx/Ni-Co MOF) 构成的新型2D/2D异质结构，涂覆商业隔膜后实现了锂硫电池性能的大幅提升。基于协同吸附-电催化，改性隔膜不仅能有效抑制多硫化物的溶解并促进其转化，还能加速电子/离子的转移。密度泛函理论结果进一步证实，异质结构对多硫化物具有很强的吸附能，其转化能垒较低。将异质结构Ti3C2Tx/Ni-Co MOF改性的商业隔膜用于Li-S电池，在0.2 C条件下表现出1260 mAh g-1的可逆容量；在0.5 C下充放电循环350次容量保持率为91.1%的出色循环稳定性。硫负载量为5.8 mg cm-2，E/S为4 uL mg-1时，电池依然保持稳定的高容量。
图文解析

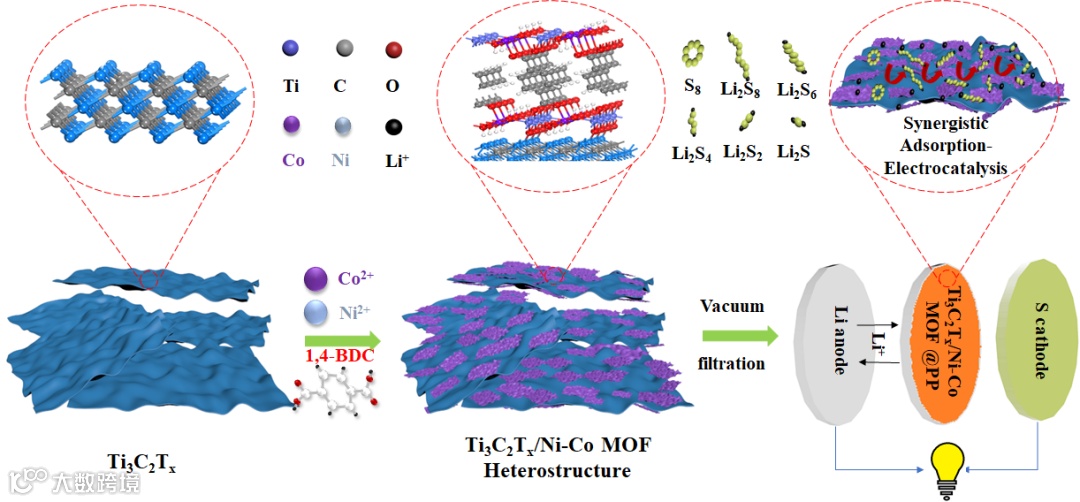

图1. 2D/2D Ti3C2Tx/Ni-CoMOF异质结构的合成流程及微观结构示意图。

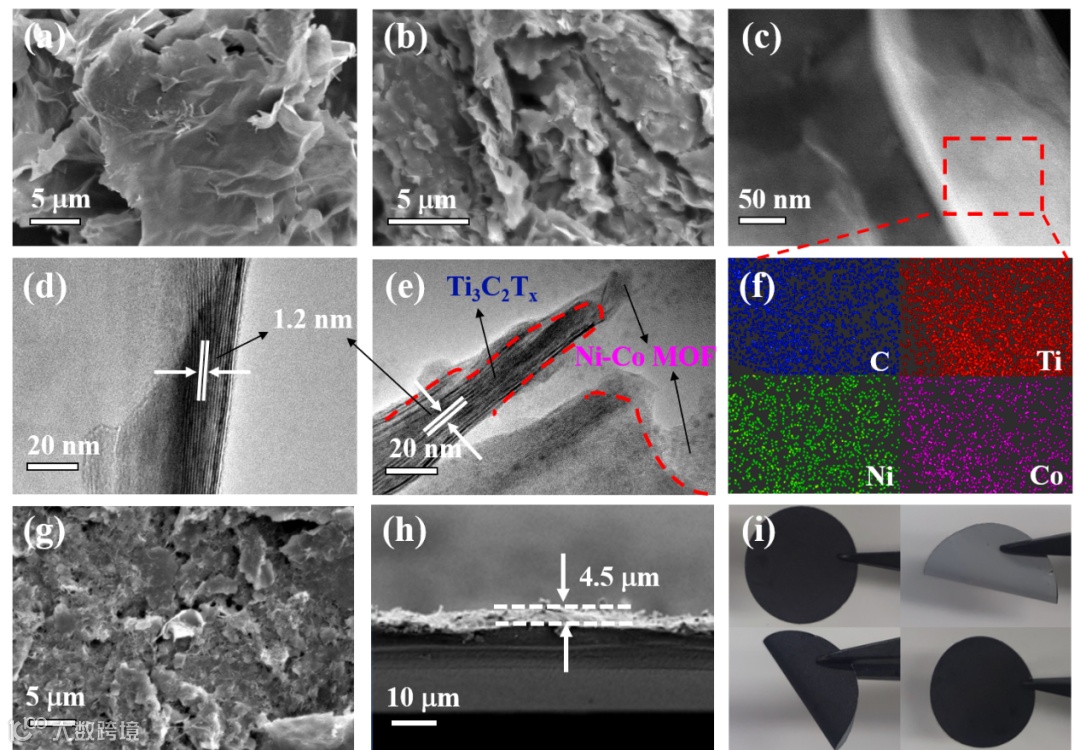

图2. a) Ti3C2Tx的SEM和d)TEM图；b) Ti3C2Tx/Ni-CoMOF的SEM和e)TEM图；c, f) Ti3C2Tx/Ni-Co MOF的HAADF-STEM图像及相应的元素分布；g) SEM图和h)横截面SEM图；i) Ti3C2Tx/Ni-CoMOF@PP隔膜在不同形变情况下的数码照片。

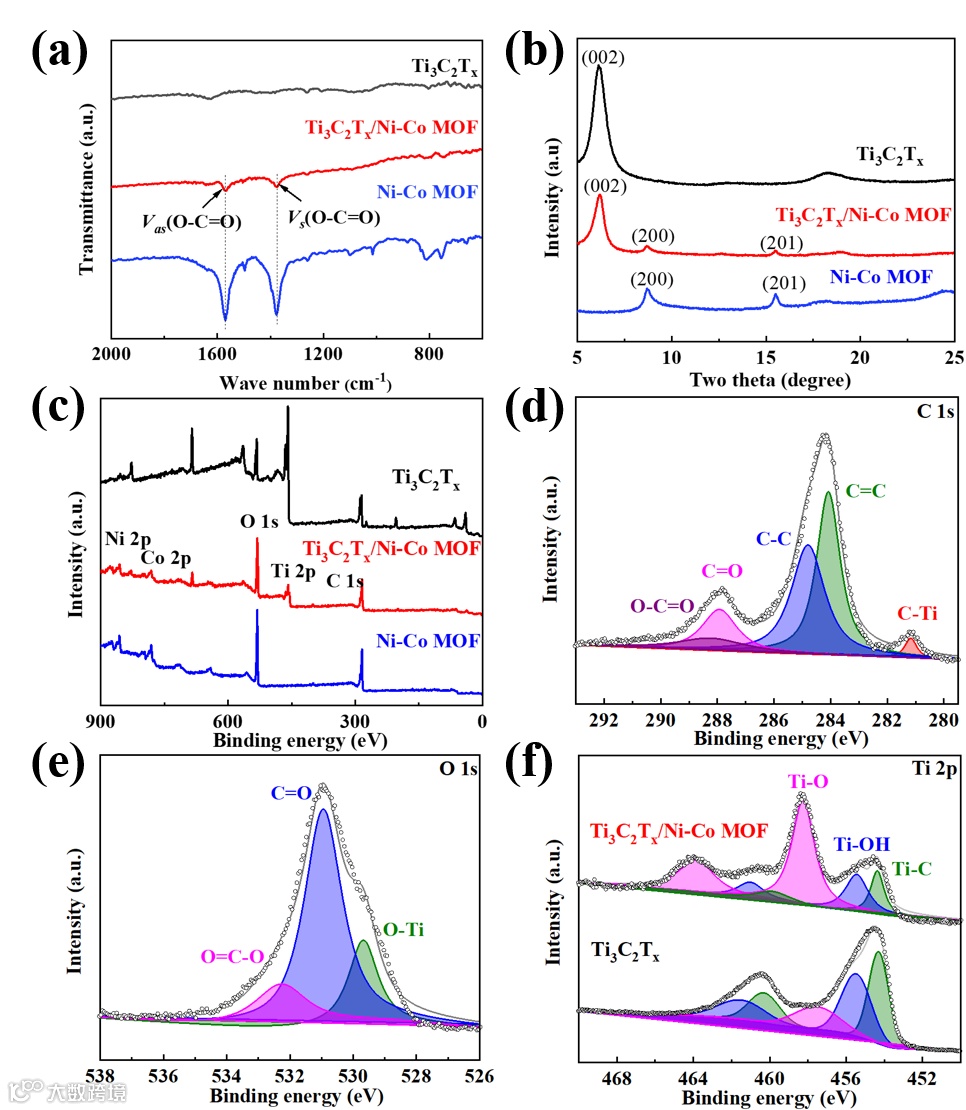

图3. a) FTIR光谱，b) XRD图谱和c) Ti3C2Tx/Ni-CoMOF、Ti3C2Tx和 Ni-Co MOF的XPS表面图谱；d,e) Ti3C2Tx/Ni-Co MOF的高分辨C 1s和O 1s XPS图谱；f)Ti3C2Tx/Ni-Co MOF和Ti3C2Tx的高分辨率Ti 2p。

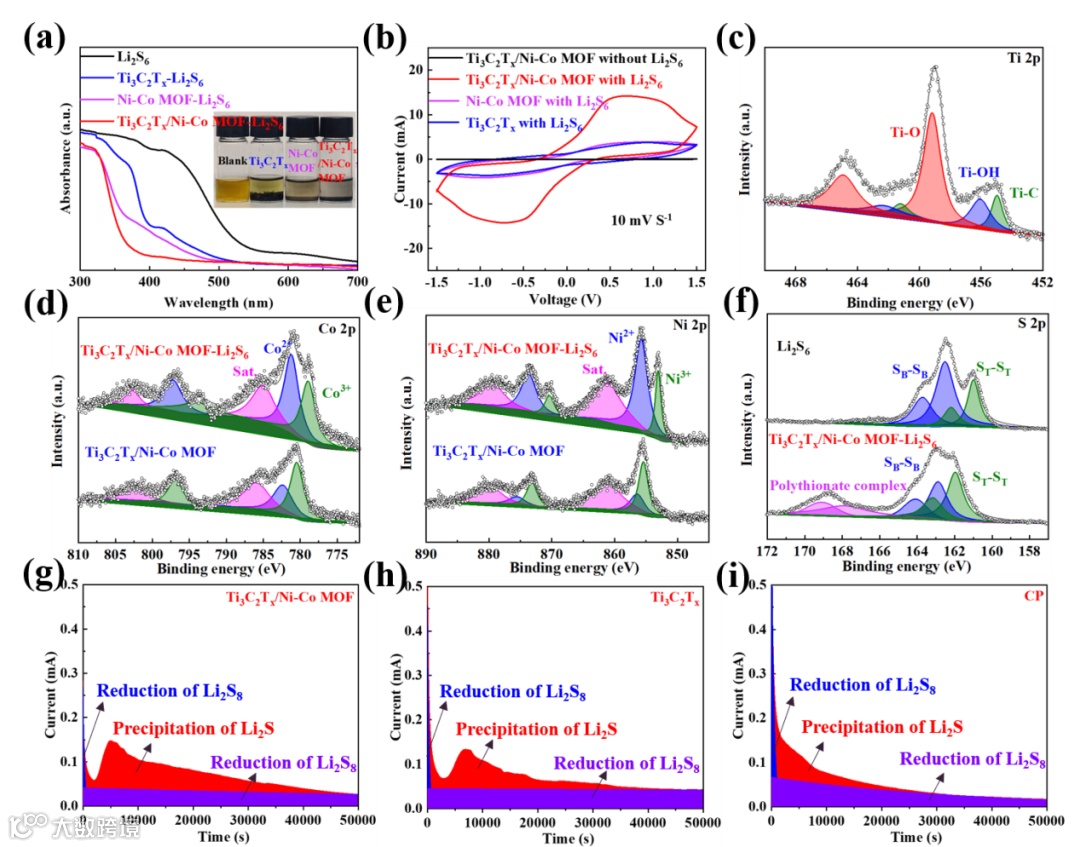

图4. a)添加Ti3C2Tx/Ni-Co MOF、Ti3C2Tx和Ni-CoMOF 2 h后Li2S6溶液的紫外-可见吸收光谱及对应数码照片；b)扫描速率为10 mV s-1时对称电池的CV曲线；c) Ti3C2Tx/Ni-Co MOF-Li2S6的高分辨率Ti 2p XPS光谱；d) Ti3C2Tx/Ni-CoMOF-Li2S6和Ti3C2Tx/Ni-CoMOF的高分辨率Co 2p和e)Ni 2p XPS光谱；f) Ti3C2Tx/Ni-Co MOF-Li2S6和Li2S6的高分辨率S 2p XPS光谱；g-i) Ti3C2Tx/Ni-Co MOF、Ti3C2Tx和CP的恒电位放电曲线。

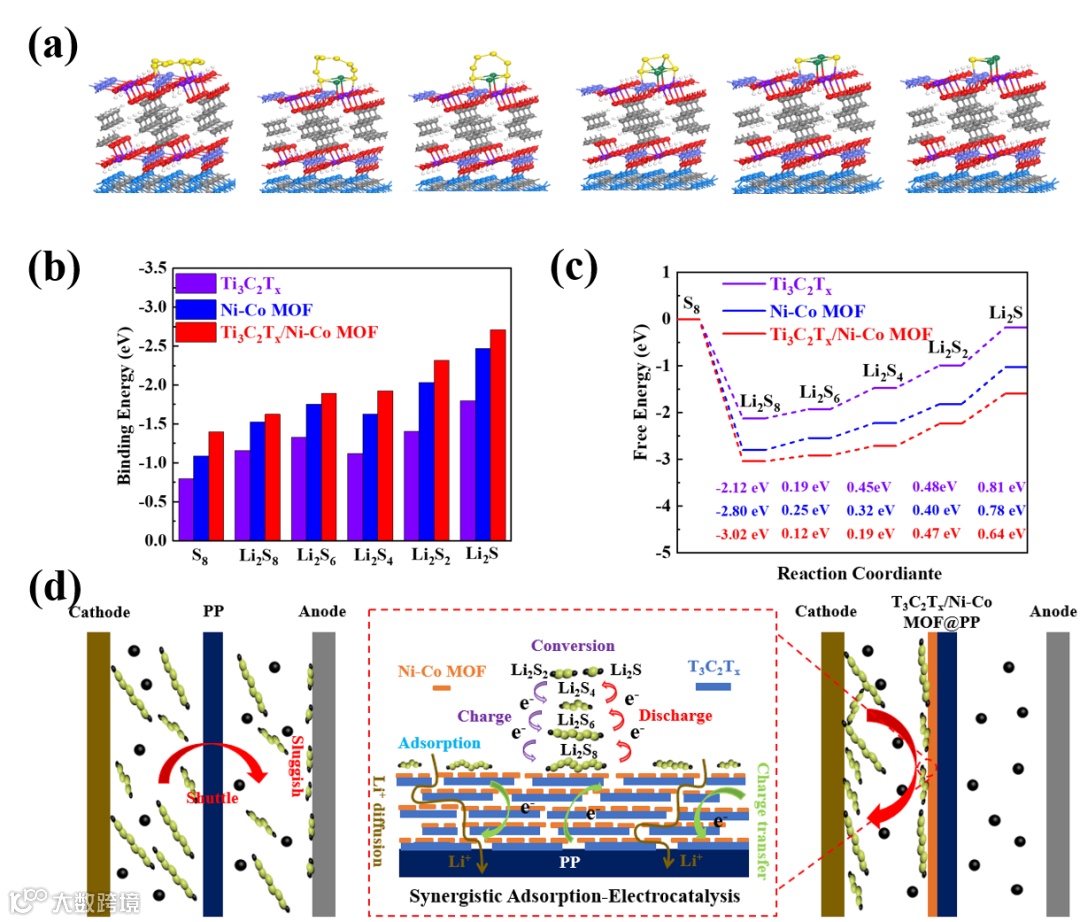

图5. a) S8、Li2S8、Li2S6、Li2S4、Li2S2和Li2S在Ti3C2Tx/Ni-Co MOF上吸收的优化配置；b) 硫化物与Ti3C2Tx、Ni-Co MOF和Ti3C2Tx/Ni-CoMOF 表面之间的结合能；c)在Ti3C2Tx、Ni-Co MOF和Ti3C2Tx/Ni-CoMOF表面上从S8到Li2S放电过程的相对自由能；d) Ti3C2Tx/Ni-Co MOF@PP的放电/充电过程示意图。

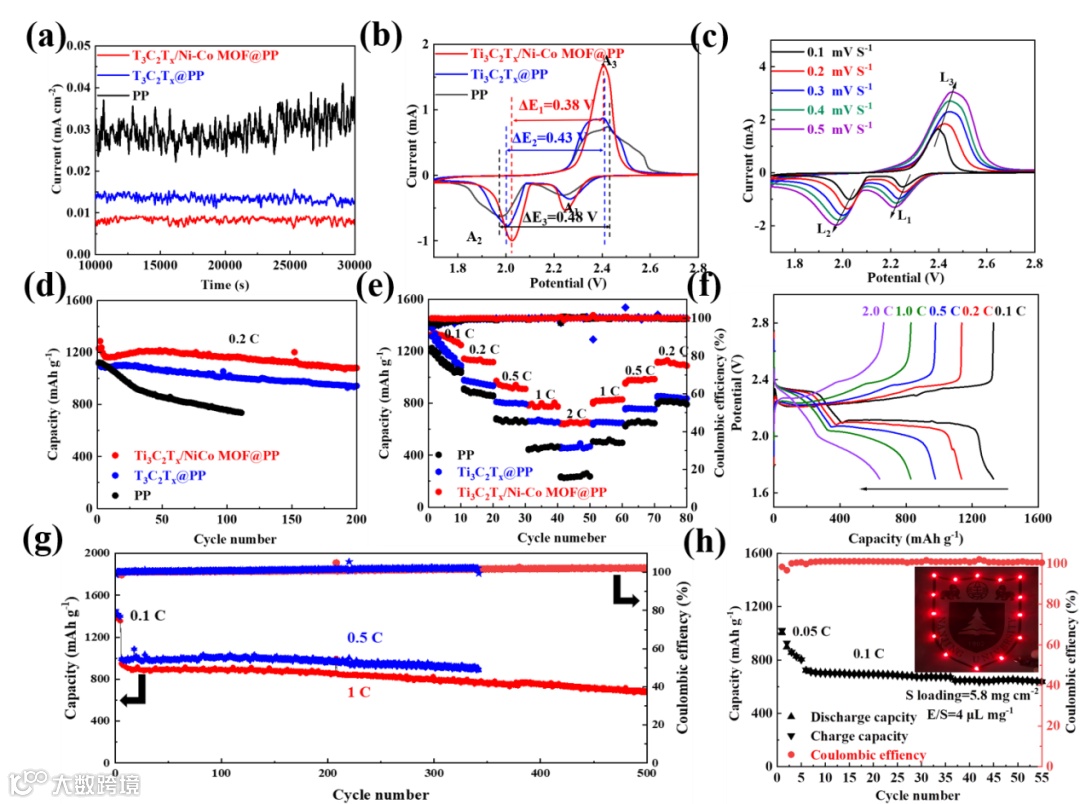

图6. a) Ti3C2Tx/Ni-CoMOF@PP、Ti3C2Tx@PP和PP的穿梭电流曲线；b)第一圈的CV曲线；c) Ti3C2Tx/Ni-Co MOF@P在不同扫描速率(0.1-0.5 mV S-1)下的CV曲线；d) 使用PP、Ti3C2Tx@PP和Ti3C2Tx/Ni-Co MOF@PP隔膜的Li-S电池的循环性能(0.2 C)和e)倍率性能；f) Ti3C2Tx/Ni-Co MOF@PP在不同倍率下的恒电流充放电曲线；g) Ti3C2Tx/Ni-Co MOF@PP在0.5 C和1 C下的长期循环性能；h)Ti3C2Tx/Ni-Co MOF@PP在0.1 C下的电化学性能，S负载量约5.8 mg cm-2，E/S比为 4 μL mg-1。插图是Ti3C2Tx/Ni-Co MOF@PP 组装的Li-S电池供电的LED照片。
总结与展望
总之，本研究成果报道了一种用于改性提升锂硫电池商用隔膜的二维/二维Ti3C2Tx/Ni-CoMOF异质结构材料。基于超薄Ni-Co MOF和Ti3C2Tx纳米片的协同作用，有效提高了LiPSs的吸附和催化效果。具有丰富不饱和金属位点的超薄Ni-Co MOFs能锚定LiPSs并促进其转化，而Ti3C2Tx纳米片的高电导率提供大量电子加速了反应动力学。这项工作为高性能长循环寿命锂硫电池商用隔膜的开发提供了一种新思路和技术手段。
该工作得到了国家自然科学基金（51771090），江苏省重点研发计划（BE2020684），中央高校基本科研业务费专项资金（14380163）的联合支持。
文献来源
Ren Y, Zhai Q, Wang B, et al. Synergistic Adsorption-Electrocatalysis of 2D/2D heterostructure toward high performance Li-S batteries. Chemical Engineering Journal, 439, 2022, 135535.
文献链接：https://doi.org/10.1016/j.cej.2022.135535
声明
本文仅供科研分享，不做盈利使用，如有侵权，请联系后台小编删除
“邃瞳科学云”直播服务
“邃瞳科学云"平台正在收集、整理各类学术会议信息，欢迎学会、期刊、会议组织方择优在邃瞳平台上进行线上直播，希望藉此帮助广大科研人员跨越时空的限制，实现自由、畅通地交流互动。欢迎老师同学们提供会议信息（会有礼品赠送），学会、期刊、会议组织方商谈合作，均请联系翟女士：18612651915（微信同）。
投稿、荐稿、爆料：Editor@scisight.cn
扫描二维码下载
邃瞳科学云APP
