方案背景

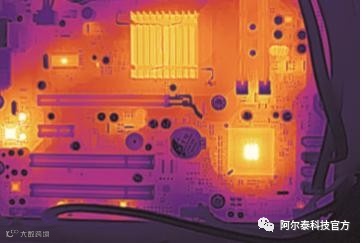

随着现代科技的发展，电子设备在我们的日常生活中扮演着越来越重要的角色。但是，随之而来的一个问题是电子设备在工作过程中会产生大量的热量。如果不及时将这些热量散发出去，设备内部的温度会迅速上升，电子器件的功耗大小不同，如果不及时采取措施，设备会持续升温，导致器件因过热而失效，从而降低了电子设备的可靠性。
解决方案的重要性
由于电子设备的发热问题对于设备的可靠性有着重要影响，因此对电子设备的发热量进行评估变得非常重要。只有通过对发热量的评估，我们才能及时发现并解决设备过热的问题，保证设备的正常运行和长久的使用寿命。
解决方案的介绍

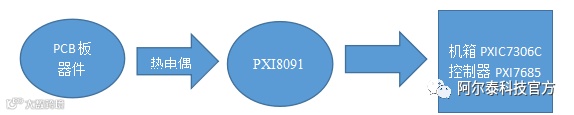

为了解决电子设备发热量的监测问题，我司提供了一套有效的解决方案。在测试阶段，我们使用了PXI-8091热电偶采集卡搭配PXI机箱PXIC-7306C以及控制器PXI-7685进行测试，多路热电偶信号共同采集。PXI-8091 为16路热电偶通道，可以同时监测16个元器件的发热情况，其具备的8 路隔离数字量输入、16路隔离数字量输出功能可以用来控制外部设备。
通过使用这套解决方案，我们可以实时监测电子设备各个元器件的发热情况，及时通过DO端子采取散热措施，确保设备的温度在可控范围内。大大提高设备的可靠性，延长了设备的使用寿命。

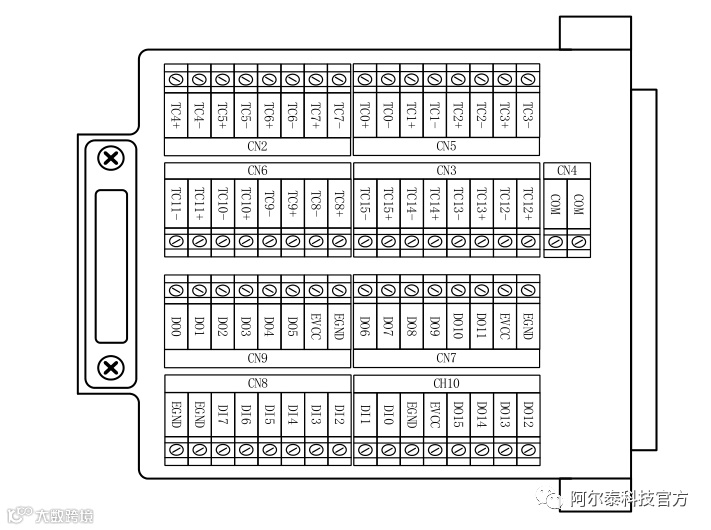

硬件管脚定义如下
通道TC0-TC15作为模拟量采集通道采集热电偶温度同时也可以采集电压值，可由用户自行设定,DO0-DO15为DO输出端口应用于控制，DI0-DI7为DI输入端口。
软件介绍
为了使用户方便使用，阿尔泰科技为客户提供了成熟的测试软件，在使用软件时用户通过简单的配置便可以直接进行采集并且实时显示实际温度值，同时采集到的温度数据可以进行保存、回放，也可以将数据保存为二进制格式方便客户在长时间检测的情况下回读之前的数据。
涉及产品
●

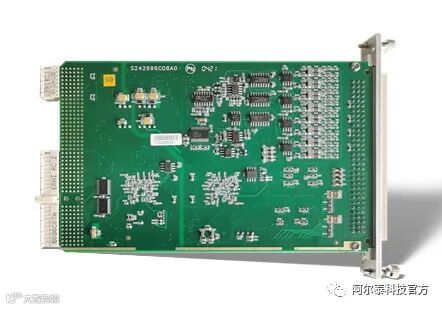

PXI总线，热电偶采集板卡；支持16个热电偶通道同时输入和4个冷端补偿(CJC)通道，8路隔离数字量输入，16路隔离数字量输出。输入通道多路复用到独立的 24 位 ADC 模块中；支持断路检测功能，以满足客户现场的多样化需求。
●

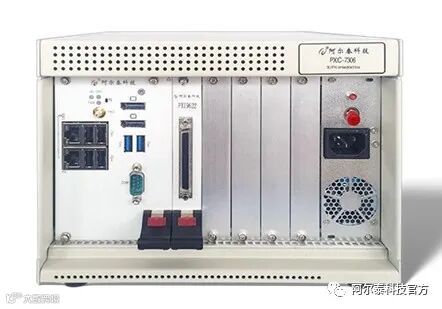

阿尔泰科技 PXIC-7306C 是一款高性价比的6槽PXI 机箱，具有一系列领先技术功能。PXIC-7306C 机箱，提供了一个system 插槽、5 个PXI外设插槽。以满足用户多样化的测控应用需求,使用PXI外设插槽可以将 PXI 模组安装到 PXIC-7306C 机箱中的任何外设插槽内，从而提供了极大的灵活性。PXIC-7306C机箱配有一个工业级交流电源，提供 250W的功率，并且通过机箱顶部的 2个冷却风扇，提供卓越的冷却性能，希望PXIC-7306C 机箱可以成为满足您测试和测量需求的PXI平台最佳选择。
●

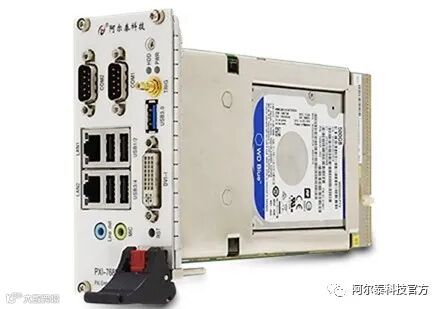

PXI7685 是一款 3U PXI 系统控制器，采用 Intel® Core™ 系列处理器和 Intel® QM87 芯片组，具有丰富的 I/O 接口，支持 32bit 33MHz PXI 总线，具有良好的计算性能，性价比极高。
