问
如何理解远程转接扩展套件？
协议转换
上行：PCIe插槽内的PCIe Switch将信号转换为适配差分铜缆或光模块传输的形式。
下行：PXIe远端模块通过PCIe Switch 将信号还原为标准PXIe背板链路（支持 ×8×16、×4×4×4×4等拓扑）。
本质上，PCIe与PXIe的协议转换通过 “PCIe Switch桥接” 实现，因此在带宽、延迟及兼容性上均与原生PCIe保持一致。
总线扩展
PCIe-PCIe和PXIe-PXIe远程转接套件都是“把PCIe链路做透明延伸”：主机端 PCIe 卡通过线缆/光纤把 PCIe 信号送到远端接收器，远端再还原成标准 PCIe 背板，BIOS 直接识别，软件零改动，从而实现机箱外插槽扩展、远距离测控等需求。
问
不同应用场景下应选择哪种远程转接套件？
对于持有带 PCIe 槽位的普通主机，却需要使用 PXIe 总线采集卡，且希望节省成本、不额外采购 PXIe 控制器的场景，可选择远程转接套件：

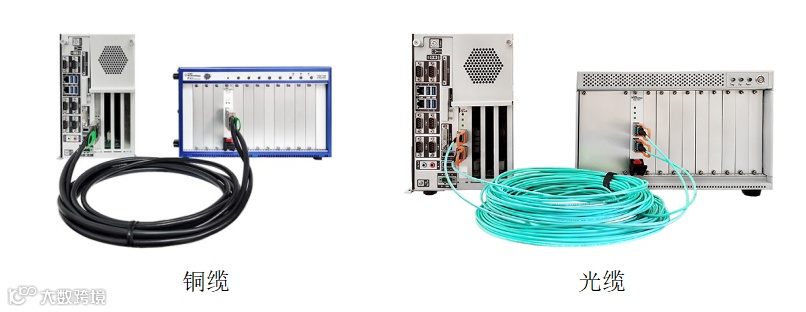

（1）PCIe-PXIe远程转接套件
对于持有带雷电接口的笔记本电脑，却需要使用 PXIe 总线采集卡，且希望便捷性、节省成本，并以笔记本做主控，可选择以下方案：

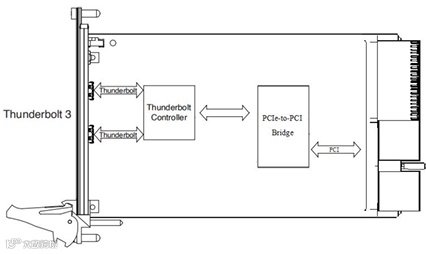

雷电-PXIe远程转接套件
连接雷电接口设备与 PXIe 总线系统的转接方案，核心是通过专用转换模块实现雷电信号与 PXIe 信号的双向适配。
针对已持有对应总线机箱及采集卡，但因通道需求超出单机箱槽位容量的场景，可采用以下方案：

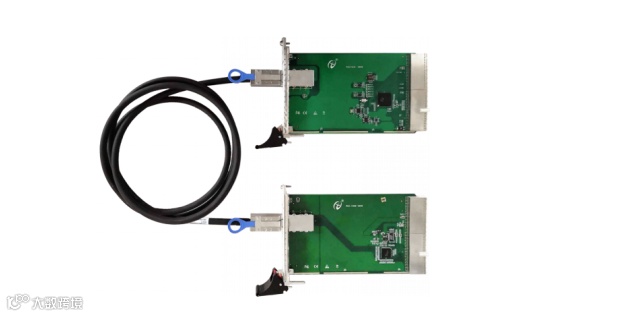

（1） PXI-PXI
适用于 PXI 总线设备的扩展，能保证 PXI 设备之间的良好兼容性，可稳定地扩展 PXI 总线机箱的槽位，满足多通道数据采集等需求。

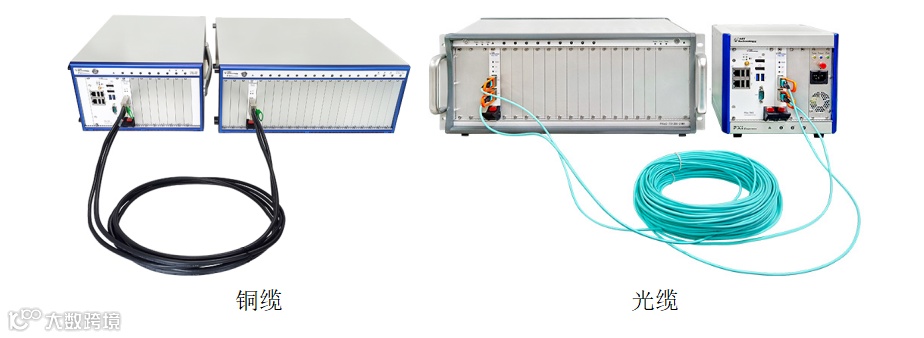

（2）PXIe-PXIe
针对 PXIe 总线设备，在传输速度和性能上更有优势，能实现高速率的数据传输，适用于对数据传输速度要求较高的多通道采集场景。

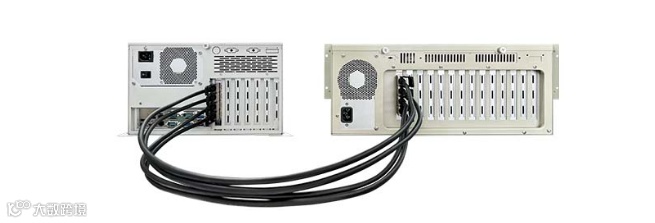

（3）PCIe-PCIe
适用于 PCIe 总线设备的扩展，可灵活扩展 PCIe 插槽数量，方便连接更多的 PCIe 设备，满足各类基于 PCIe 总线的扩展需求。
