国产1-5G高速同步数据采集卡系列产品

北京阿尔泰科技官方号

2024-11-15

导读：高速数据采集卡已经广泛应用于航空航天、核电、石油、天然气等多个领域。特别是在高采样率，高精度要求的场景中表现尤为出色。

阿尔泰科技

高速数 据采集卡

在当今数字化飞速发展的时代，数据采集如同信息世界的触角，深入到各个领域的核心。无论是探索宇宙奥秘的航空航天领域、保障能源安全的核电行业，还是驱动工业革新的自动化进程，对数据的精准、高速采集都有着极高的要求。

阿尔泰科技作为行业内的领军者，一直致力于为全球用户提供高质量的数据采集解决方案。我们深刻理解不同用户在面对复杂环境和多样化需求时所面临的挑战，因此不断创新和突破技术瓶颈。

在此，我们自豪地向您介绍我们精心打造的高速数据采集卡系列。这些采集卡凝聚了阿尔泰科技的智慧结晶，拥有卓越的性能、丰富的功能和广泛的应用场景，它们将为您打开数据采集的全新视野，成为您在数据获取道路上的得力助手，帮助您在各自的领域中先人一步，把握数据的力量。

板卡功能选择：单通道采集1GS/s

单通道采集2GS/s

单通道采集5GS/s

PCIe891X 单通道1GS/s

PCIe8932/8934/8936

分辨率可选12位/14位/16位

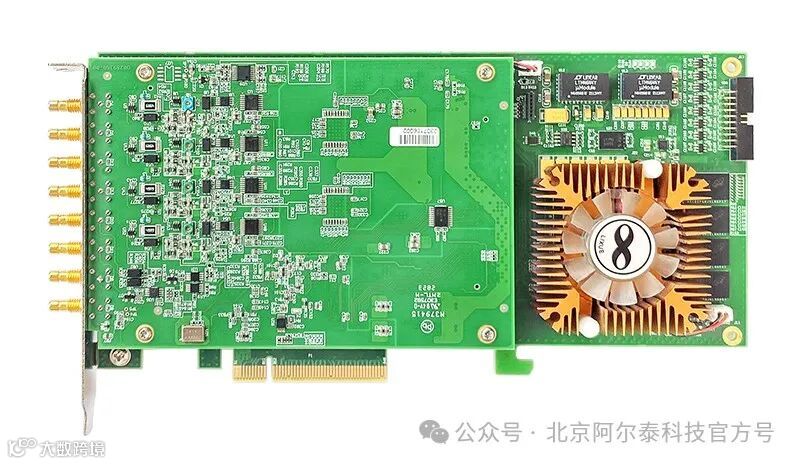

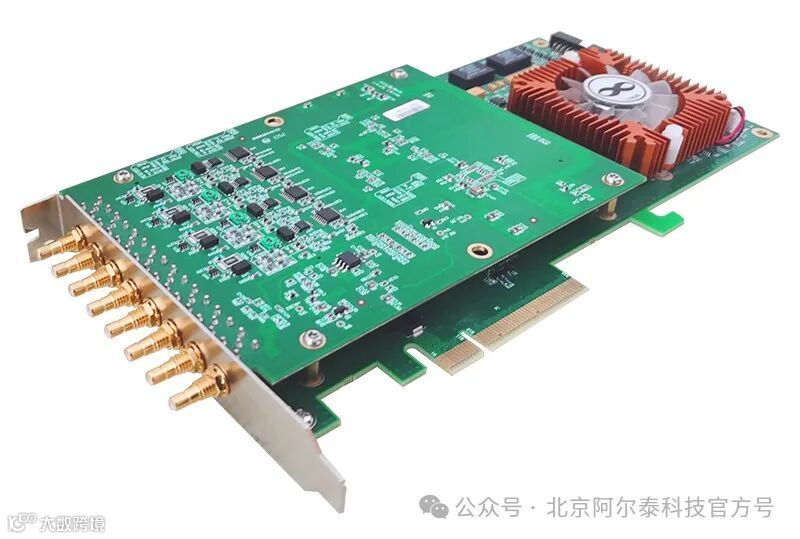

PCIe893x 系列板卡是4通道 1GS/s采样率的数字化仪，专为输入信号高达 400MHz 的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB的板载内存。

PCIe893x 系列板卡配备了高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。

产品特点

FPGA 高速数据采集卡

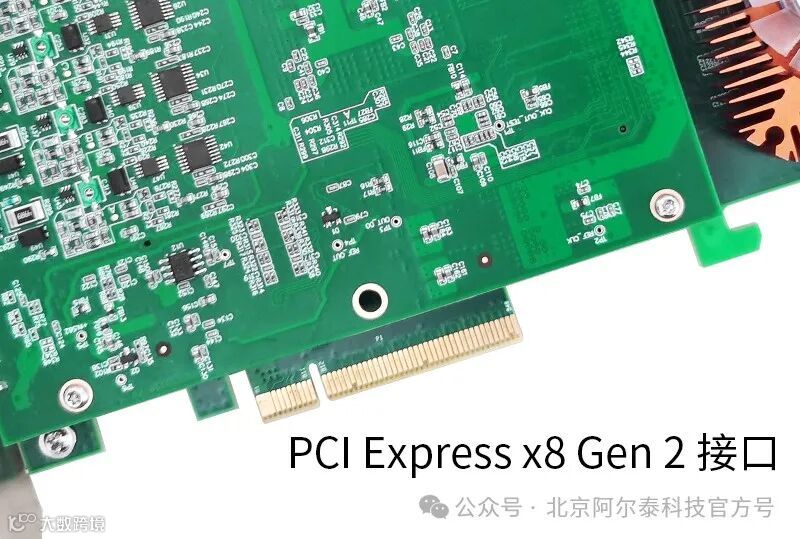

PCle x8 Gen2数据传输接口，连续传输率 2.8GB/S
4通道单端模拟输入
高分辨率ADC，PCle8936(16位)，PCIe8934(14位)和 PCIe8932(12 位)
最高采样率支持1GS/S
支持带宽限制功能，程控选择 20MHz、100MHz、300MHz和全带宽(通道独立配置)
板载 2GB 内存
可编程输入电压量程范围±1V 或±5V
可程控配置输入阻抗 1MΩ或 50Ω
SMB-1路触发信号输入接口(外部模拟触发和外部数字触发可选)
SMB-1 路触发信号输出接口
SMB-1 路时钟输入接口(外部参考时钟)
SMB-1 路时钟输出接口
支持高级触发功能
全自动校准
支持连续采样和有限点采样
支持多卡同步采集

PCIe8910N 单通道2GS/s

‍ PCIe8910N是2通道8位 2GS/s 采样数字化仪，模块触发方式灵活，可设置内部、外部、通道或系统同步等触发采集，每通道采样速率为1GS/s，双通道交织采样达 2GS/s，模拟信号处理可选择1~2 个通道，输入阻抗 50Ω/1MΩ，耦合方式 DC/AC，通道多级独立增益控制，超大范围电压偏置等，配合主机和驱动软件驱动，模块能方便地捕捉和分析瞬态信号、带宽模拟信号。配备了容量高达 2GB 的板载内存。

PCIe8910N配备了8位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。

产品特点

PCExpress2.0 x8，符合 PCIExpress 规范 2.0 版
2 通道单端模拟输入
ADC 分辨率：8位
最高实时采样率：单通道工作2GS/s，双通道同时工作每通道1GS/s
模拟输入带宽 20MHz、100MHz 可选
板载 2GB 内存
可编程输入电压量程范围(VIDiv)：5、2、1、0.5、0.2、0.1、0.05、0.02、0.01、0.005
板载 2GB 内存：单通道模式下存储深度 2GB/CH；双通道模式下每通道存储深度 1GB/CH；四通道模式下每通道存储深度 0.5GB/CH
输入阻抗 1MΩ/50Ω可程控选择
耦合方式 AC/DC 可选
SMB 外部时钟输入接口
BNC 外部触发输入接口，可接入±2V的模拟信号
触发模式有中间触发、后触发、预触发、硬件延时触发
触发源有软件触发、外触发、同步信号触发、通道触发
触发类型有边沿触发、窗触发、脉冲触发
全自动校准，也可手动校准
通过同步触发总线接口实现多模块之间同步
适用于 XP、Win7、Win8、Win10 操作系统

PCIe8911 单通道5GS/s

‍‍‍‍‍‍‍‍‍‍‍‍ PCIe8911 是一款针对高速数据采集而设计的 4通道 5GS/s 采样数字化仪，可配置 1、2或4个通道同步采样，单通道最高采样率 5GS/，模拟带宽高达 500MHz；模块触发方式灵活，可设置内部、通道或系统同步等触发采集；模块的每个输入通道拥独立的A/D转换器和独立的程控放大器，配合主机和驱动软件，能方便地捕捉和分析瞬态信号、带宽模拟信号；配备了容量高达 2GB 的板载内存，极大的板载内存保证即使在高采样率下也可进行长时间记录。

PCIe8911 配备了 8位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。

产品特点
