我公司DAM3000系列RS485通讯的采集模块测试软件，具有标准的Modbus RTU协议，支持各种Windows操作系统（XP、WIN7、WIN10等操作系统。

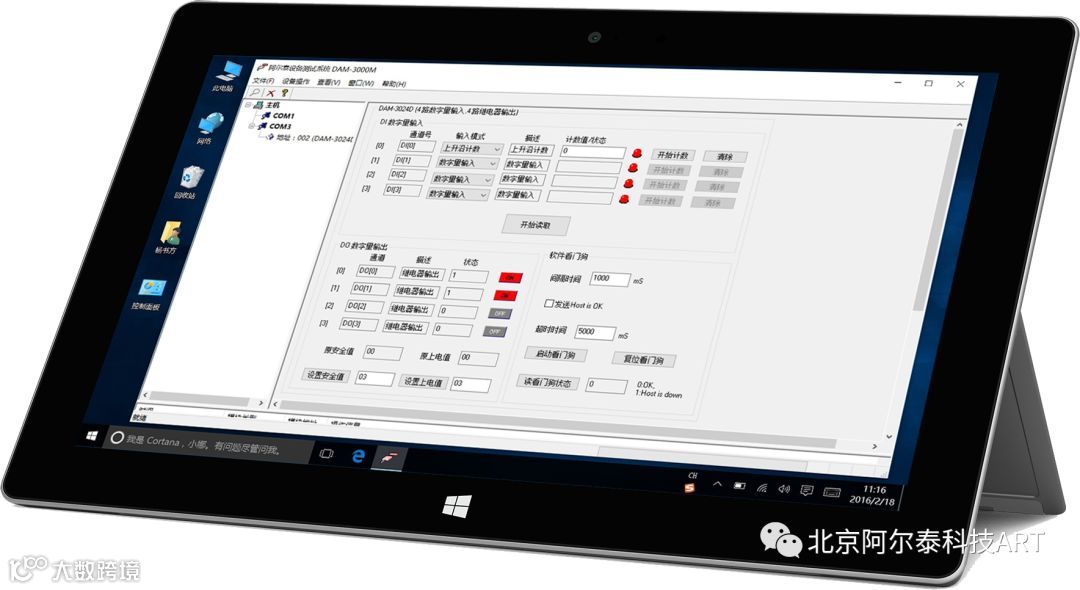

也可以用在平板电脑上，比如：微软Surface Book，经过测试已正常运行。如需要在平板电脑上使用，需要配合我公司DAM3232转换器（USB转485模块）一起使用。
公司485总线产品有：交流电量采集、热电偶采集、热电阻采集、18B20数字温度传感器采集、开关量DI采集（干/湿接点）、继电器输出、集电极开路输出、计数器模块、USB转485、232转485、485中继模块等产品。如有需求请联系公司业务人员
分布式采集模块
硬件快速使用说明书
1.安装方式

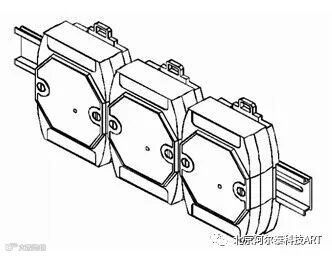

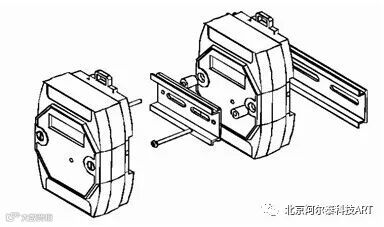

分布式采集模块可方便的安装在DIN导轨、面板上（如图1-1），还可以将它们堆叠 在一起（如图1-2），方便用户使用。信号连接可以通过使用插入式螺丝端子，便于安装、 更改和维护。
2.接线方法
模块供电要求：未调理＋10VDC～＋30VDC。“＋Vs”接电源正，“GND”接地。DAM-3000系列模块的“DATA＋”和“DATA-”分别接RS-232 / RS-485转换模块的“DATA＋”和“DATA-”(或“A”和“B”)端；然后将转换模块的串口接到计算机的串口上，注意不要带电插拔。DAM-E3000系列模块要通过网线连接模块的RJ-45接口与上位机或交换机的以太网接口。接线正确，通电后电源指示灯是亮-暗-亮的变化，表示模块工作正常，可以与上位机通讯。与上位机通讯时请参考《分布式采集模块软件快速使用说明书》。
接线时可以按照端子标签指示的颜色标准来接线：
+Vs （R） Red DATA+（Y） Yellow
GND（B） Black DATA-（G） Green
3.默认设置
当模块的地址、波特率等信息修改错误或者忘记上次修改值时，可将模块恢复为出厂默认设置。恢复默认设置的步骤：模块在断电的情况下，将“INIT*”端与“GND” 端短接；加电，指示灯由快速闪烁变为长亮表明模块复位完成；断电；将“INIT*”端与“GND”断开，再重新上电时模块已经恢复默认设置。
以下为DAM-3000系列模块出厂默认设置：
1、 地址：1
2、 波特率：9600bps
3、 无校验
4、 串口默认工作方式：校验位：无，数据位：8，停止位：1。
多个模块一起使用时，首先请分别设置每个模块的地址，以免地址冲突造成无法找到模块或只能找到一个模块的情况。因出厂时每个模块的默认地址都为1。设置方法请参考下面的步骤！
测试软件使用说明
测试前准备硬件连接

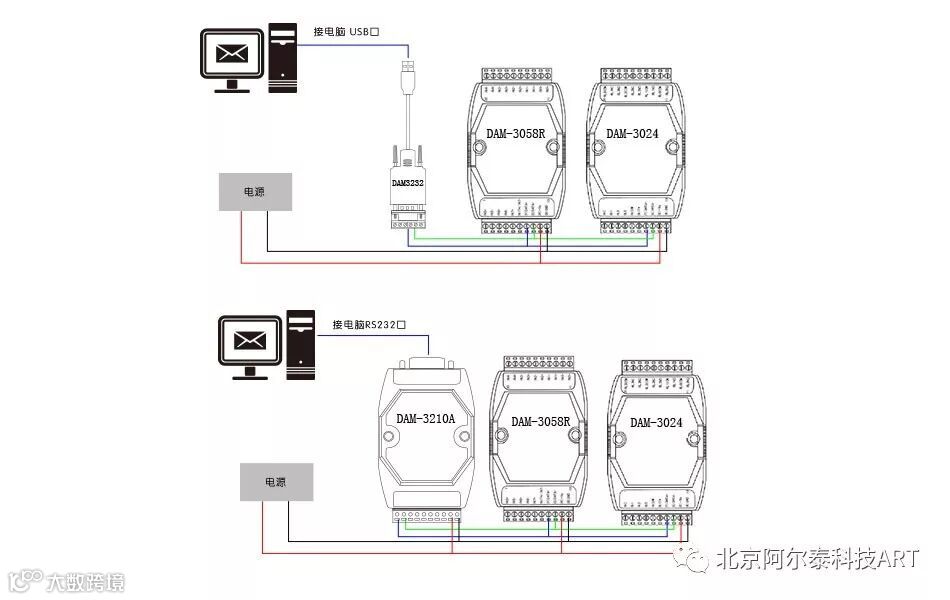

请按以下接线方式连接。
供电推荐：24V1A以上电源。通过DAM3210的232口和电脑的RS22口连接，或使用USB转485的转换器和DAM3000模块连接。
安装DAM3000测试软件，安装包在:ART光盘\DAM-3000\Modbus(RTU)\App下，直接点击Setup.exe，一直点下一步就可以完成安装。
安装完毕，可以在：开始－所有程序－阿尔泰测控演示系统－DAM3000M分布式采集模块－

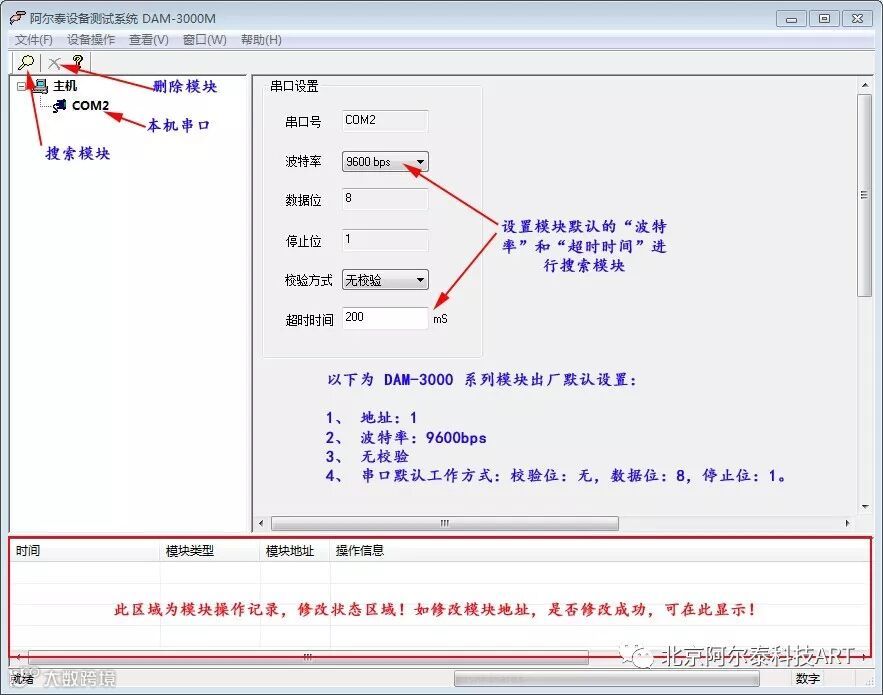

。打开程序显示以下界面

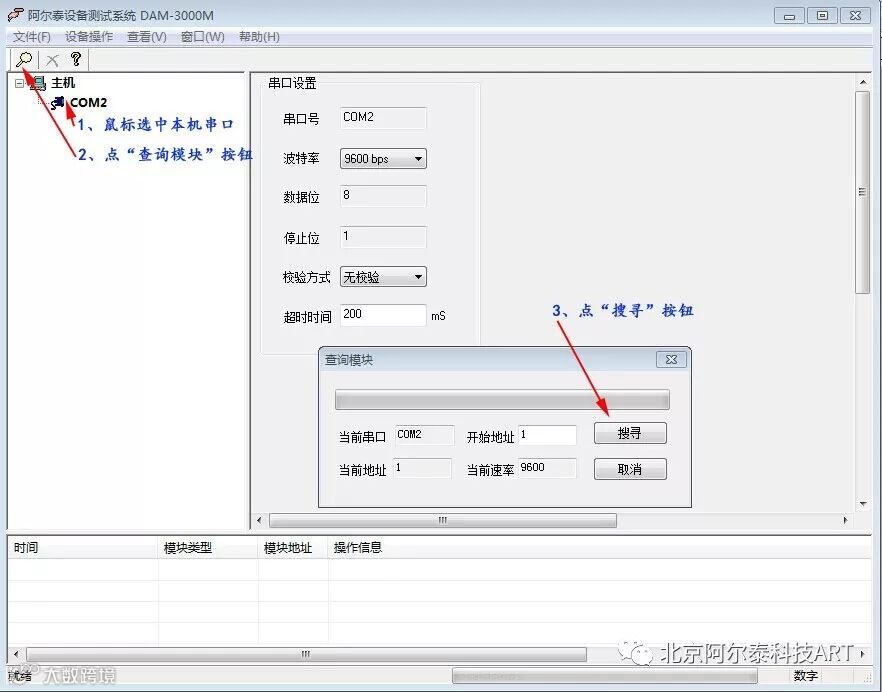

3、按以下方式搜寻模块。

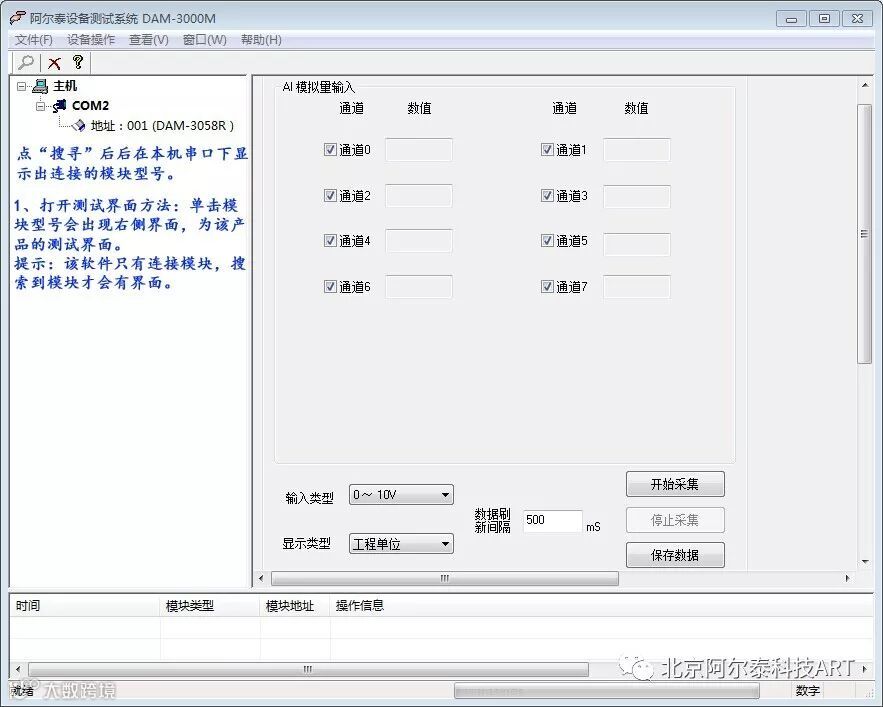

4、找到模块后按以下方式打开软件测试界面。

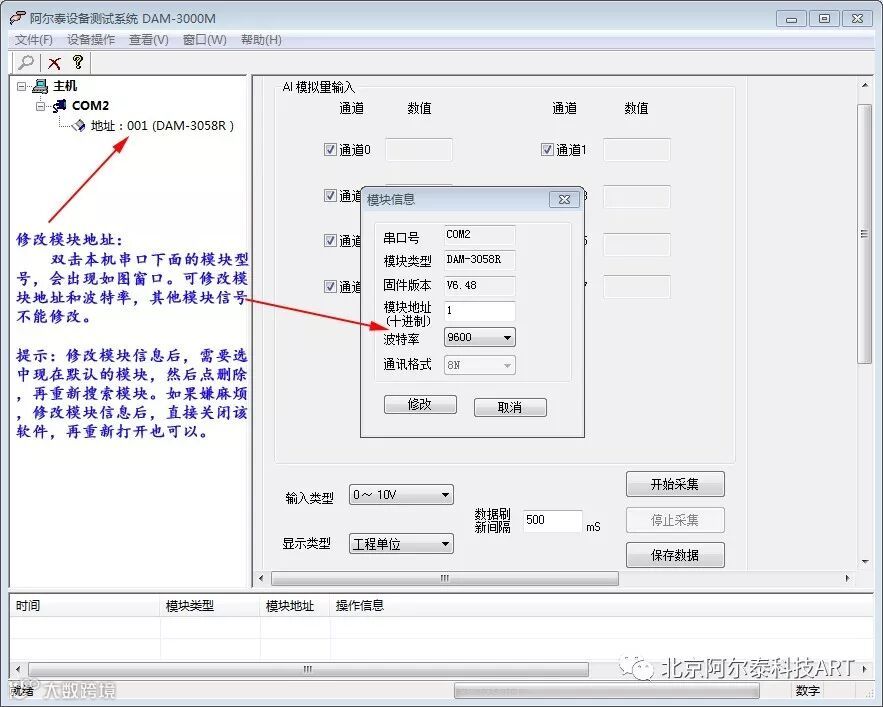

5、按以下步骤修改模块地址。
6、模拟信号采集模块数据保存功能。
一般模块采集界面中都有“开始采集”“停止采集”“保存数据”按钮。
首先点开始采集，再点保存，采集完毕后，点停止采集按钮。
数据保存位置：在安装目录ART-DAM3000下面。注意：每天会生成一个TXT文件，多次采集会覆盖上次数据！在采集，保存数据时，TXT文本是占用情况，无法打开，停止采集后才能打开！
个别型号特殊操作步骤：
点DAM3000软件“文件”－“保存”，然后选择你需要保存的文件路径，可以不命名，以D盘为例，直接选中D盘，点保存。（此操作是让软件记忆你选的路径。第一次需要这样操作，以后无需重复此操作，直接按下面步骤操作即可）
点“开始采集”按钮。
点“保存数据”按钮。
等采集完毕，点“停止采集”按钮。
在D盘我们能找到以下格式命名的TXT文件：型号－保存次数－文件日期如“DAM-3058R-01-20150706”
情况1、
点DAM3000软件“文件”－“保存”，然后选择你需要保存的文件路径，可以不命名，以D盘为例，直接选中D盘，点保存。（此操作是让软件记忆你选的路径。第一次需要这样操作，以后无需重复此操作，直接按下面步骤操作即可）
点“开始采集”按钮。
点“保存数据”按钮。
等采集完毕，点“停止采集”按钮。
在D盘我们能找到以下格式命名的TXT文件：型号－保存次数－文件日期如“DAM-3058R-01-20150706”
我公司DAM3000系列产品可以和国产组态软件无缝连接，厂家：亚控（组态王）、三维力控（力控）、北京九思易（易控）、昆仑通态（MCGS）、威纶通触摸屏。等。其他厂家的组态也可以。详细情况请咨询店里客服人员

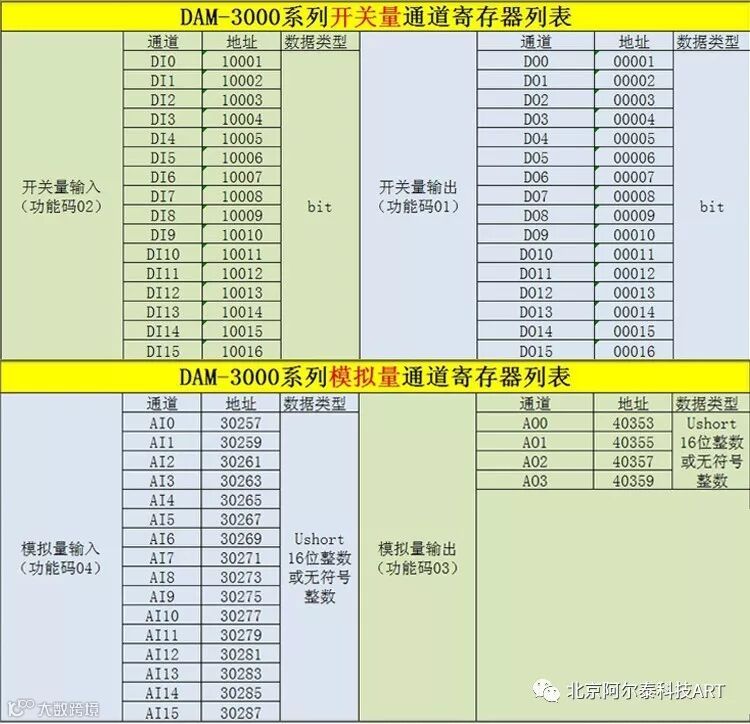

用组态软件的用户可参考以下寄存器地址
