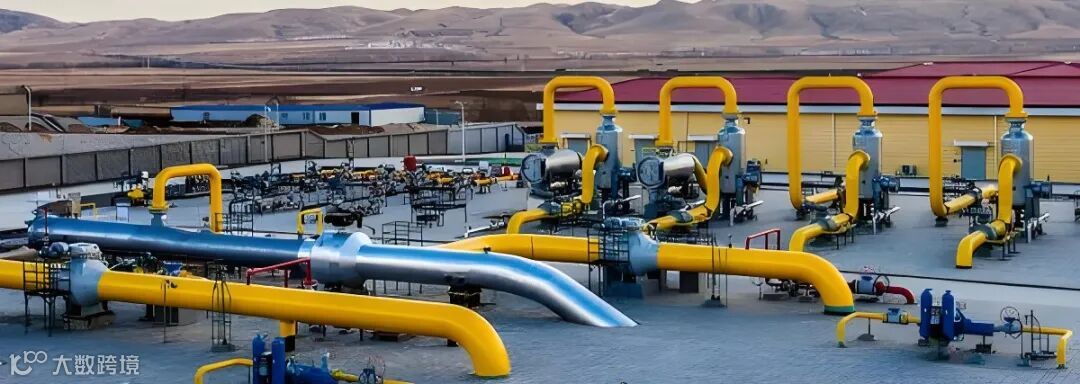

在石油、化工、水利等流程工业领域，对管道流体过程参数的实时、高精度监测，是保障生产安全、提升运营效率与实现精确计量的基石。监测的核心目标在于精准捕捉包括瞬时压力、压力波动/脉动、最大/最小工作压力、差压、瞬时流量、累计流量、温度及振动在内的关键物理量，从而构建起管道系统运行的“生命体征”。
然而，当监测距离延伸至千米级别时，传统的分散式数据采集与传输方案面临严峻挑战。
如：信号衰减、布线复杂、成本高昂、数据不同步等一系列问题，使得“实时、高精度、全覆盖” 的监测目标难以实现。
为攻克传统监测方案在千米级管道上面临的信号衰减、布线复杂与数据同步难等核心痛点，我们提出一套基于光纤传感与传输技术的一体化监测系统。
该系统成功将高精度、实时化的监测能力有效延伸至2000米及以上的超长距离，实现了从数据采集到智能诊断的全流程闭环。

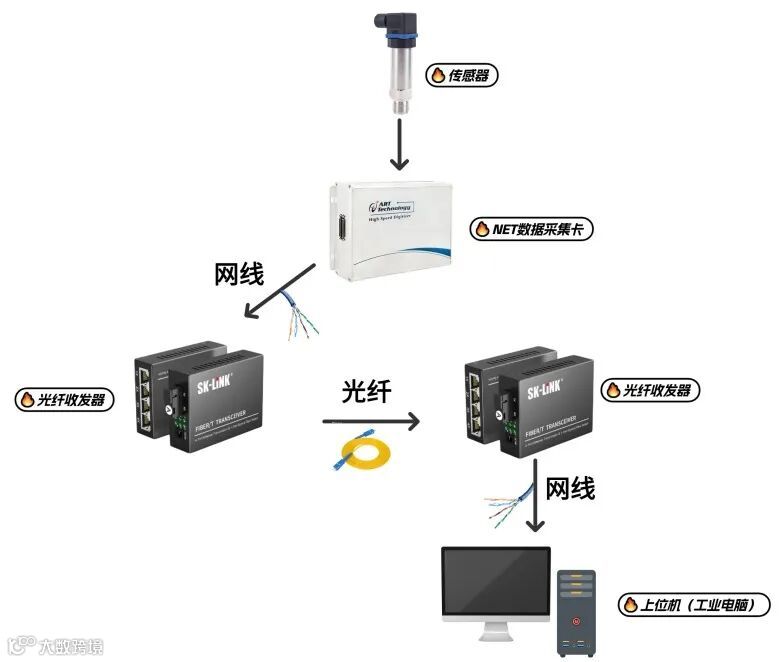

系统核心架构
本方案采用“前端感知-中心解析-光纤传输”的三层架构，确保数据流的无缝衔接与高保真传输。
一
前端高精度采集单元（部署于管道现场）
1
环状传感阵列：
紧密贴合于管道监测点，负责对压力、流量、温度、振动等物理信号进行监测，并通过自身将其变送为模拟量信号输出至采集设备，精准捕捉管道动态。
2
NET数据采集卡：
不仅是系统的数据枢纽，更是确保整个长距离监测系统数据精准性与时效性的基石。
·高精度同步时钟源：
内置高稳定时钟基准，从源头抑制因时钟漂移引起的误差累积。
·多通道严格同步：
所有通道同一采样时钟，实现不同监测点（如压力、温度、振动）的严格同步采集。保证了所有数据在时间轴上完全对齐。
二
高速光纤传输链路
光纤收发器：现场端收发器将采集卡输出的电信号转换为光信号；中控室端收发器则将光信号还原为电信号，实现光电无缝转换。
单模光纤凭借其极低信号衰减与超高带宽特性，轻松实现无中继、零损耗、高速数据传输。
三
后端智能控制中心
上位机（工业电脑）：接收来自2000米外的实时数据流。操作人员在此进行系统控制、数据可视化，并基于二次开发平台运行高级诊断算法，实现对管道缺陷的精准定位、定量评估与风险预警。
典型适用场景

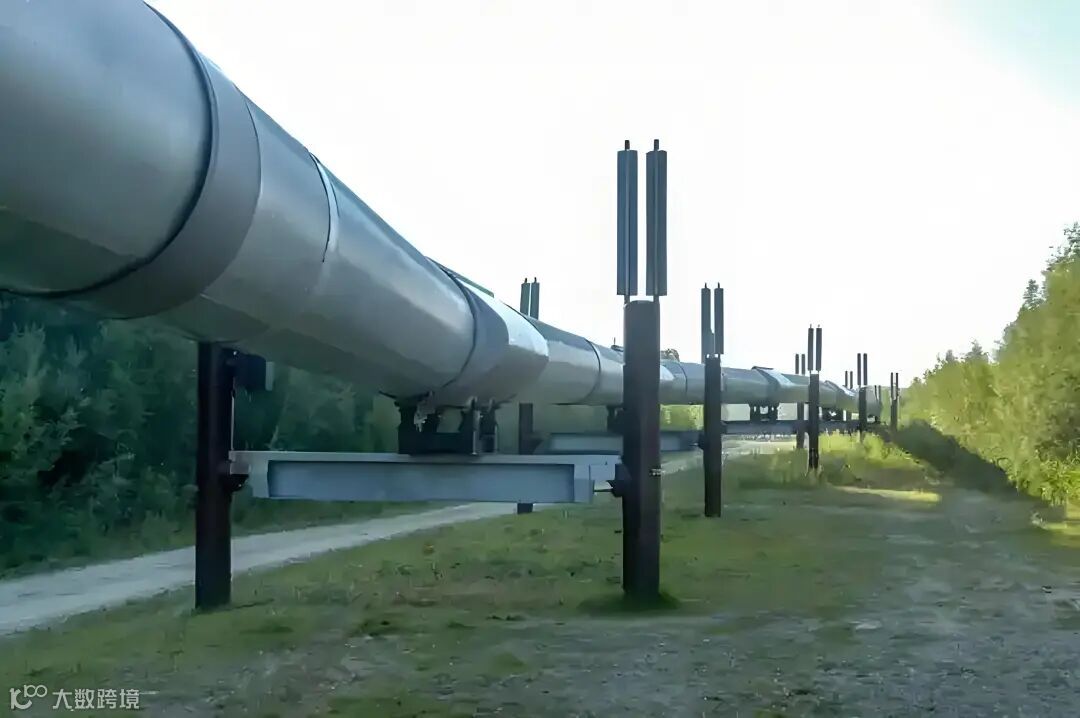

石油天然气长输管道：精准监测管道外壁腐蚀、内壁结蜡、焊缝裂纹等缺陷，从源头避免泄漏引发的安全与环境事故。
跨区域市政供水/排水管网：针对埋地敷设的主干管道，有效监测接口渗漏、管体破裂等问题，保障民生基础设施稳定运行。
工业长输工艺管道：酸碱介质输送管道，监测壁厚腐蚀、管道变形等缺陷。
