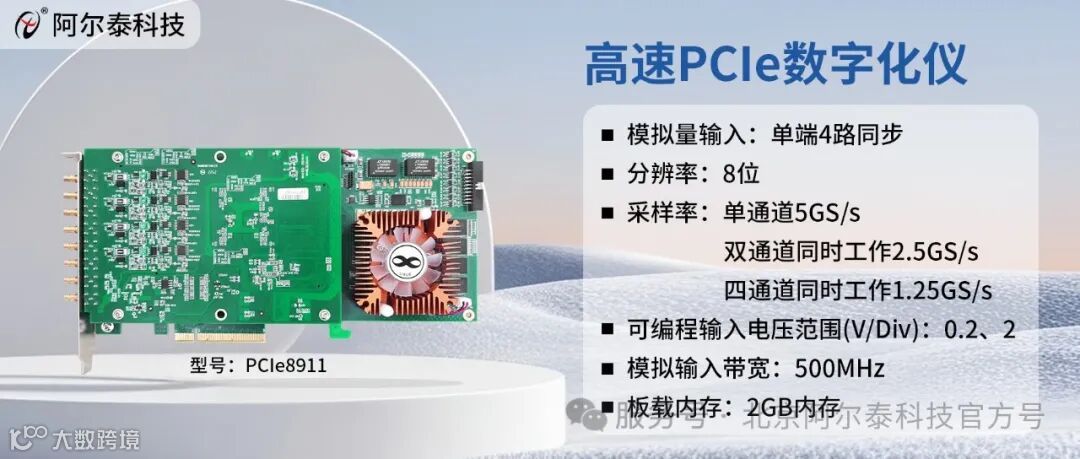

PCIe8911 是一款针对高速数据采集而设计的 4 通道 5GS/s 采样数字化仪，可配置 1、2 或 4 个通道同步采样，单通道最高采样率 5GS/s，模拟带宽高达 500MHz；模块触发方式灵活，可设置内部、通道或系统同步等触发采集；模块的每个输入通道拥独立的 A/D 转换器和独立的程控放大器，配合主机和驱动软件，能方便地捕捉和分析瞬态信号、带宽模拟信号；配备了容量高达 2GB 的板载内存，极大的板载内存保证即使在高采样率下也可进行长时间记录。
PCIe8911 配备了 8 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。
0
1
主要参数
|
项目 |
参数 |
|
型号 |
PCIe8911 |
|
通道数 |
4 通道单端模拟输入 |
|
ADC 分辨率 |
8bits |
|
最高实时采样率 |
单通道 5GS/s， 双通道每通道 2.5GS/s， 四通道每通道 1.25GS/s |
|
模拟带宽(-3dB 典型值) |
500MHz |
|
耦合方式 |
直流耦合、交流耦合（可程控配置） |
|
可编程输入电压范围（V/Div） |
0.2、2 |
|
可编程输入偏置调节 |
±100%输入范围（允许双极性范围变为单极性范围） |
|
过压保护 |
0.2 V/Div ±2 V |
|
2 V/Div ±20 V |
|
|
AC 耦合截止频率 |
50Ω：100KHz 1MΩ：5Hz |
|
采集模式 |
支持连续采样、有限点采样 |
|
连接器 |
SMB |
|
输入阻抗 |
1MΩ 和 50Ω 可程控配置 |
|
校准 |
软件自动校准 |
0
2
主要特点
◆ 4 通道单端模拟输入
◆ 8 位分辨率 ADC
◆ 最高实时采样率：
单通道 5GS/s，
双通道每通道 2.5GS/s，
四通道每通道 1.25GS/s
◆ 模拟输入带宽 500MHz
◆ 可编程输入电压范围（V/Div）：0.2、2
◆ 支持满量程偏置调节
◆ 板载 2GB 内存：
单通道模式下存储深度 2GB/CH
双通道模式下每通道存储深度 1GB/CH
四通道模式下每通道存储深度 0.5GB/CH
◆ 输入阻抗 1M/50Ω可程控选择
◆ 耦合方式 AC/DC 可程控选择
◆ 支持 SMB 外部参考时钟输入
◆ 触发源：软件触发、外触发、
通道触发、同步信号触发
◆ 触发模式：中间触发、后触发、
预触发、硬件延时触发
◆ 触发类型：边沿触发、窗触发
◆ 支持软件自动校准
◆ 可工作在 PCI Express x8 或 x16 插槽
◆ PCI Express x8 Gen 2 接口，兼容 Gen 1, Gen 3
◆ 通过同步触发总线接口实现多模块之间同步
0
3
应用场景
◆ 高能物理实验
◆ 电信网络
◆ 医学成像
◆ 汽车雷达和传感器系统
◆ 军事应用
◆ 半导体测试
◆ 自动化测试系统
◆ 研究和开发
0
4

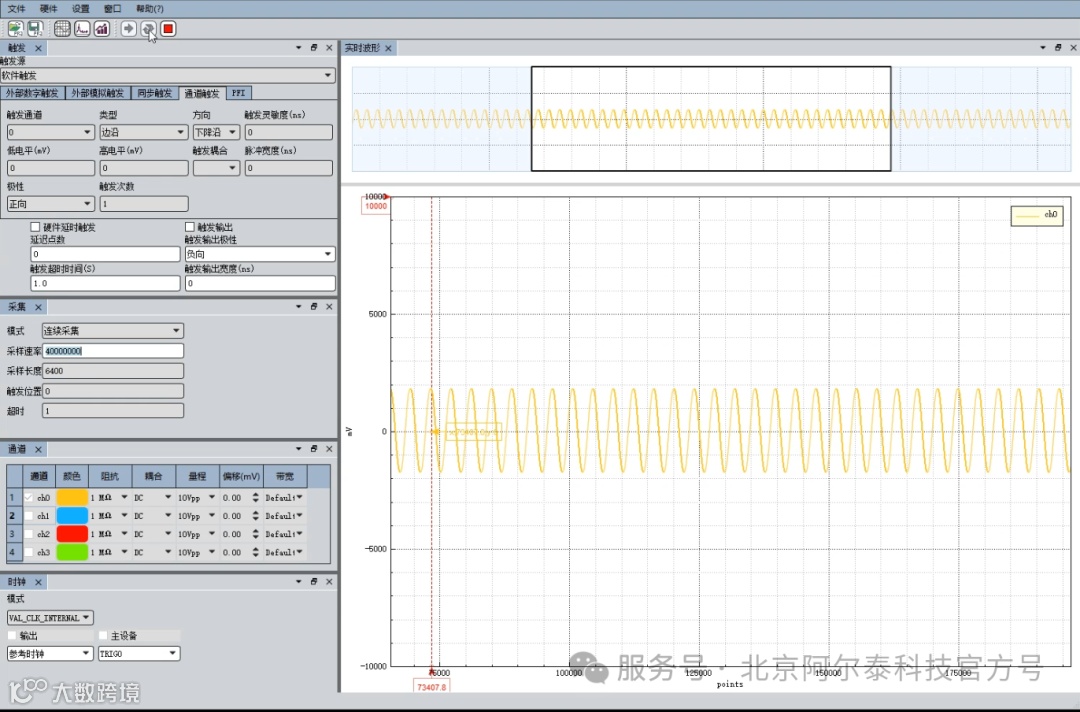

软件界面
◆ 免费提供软件
