为PXI应用提供较高的灵活性。全混合槽或多混合+多PXIe槽、高性能、低成本，适用于类型丰富的应用。

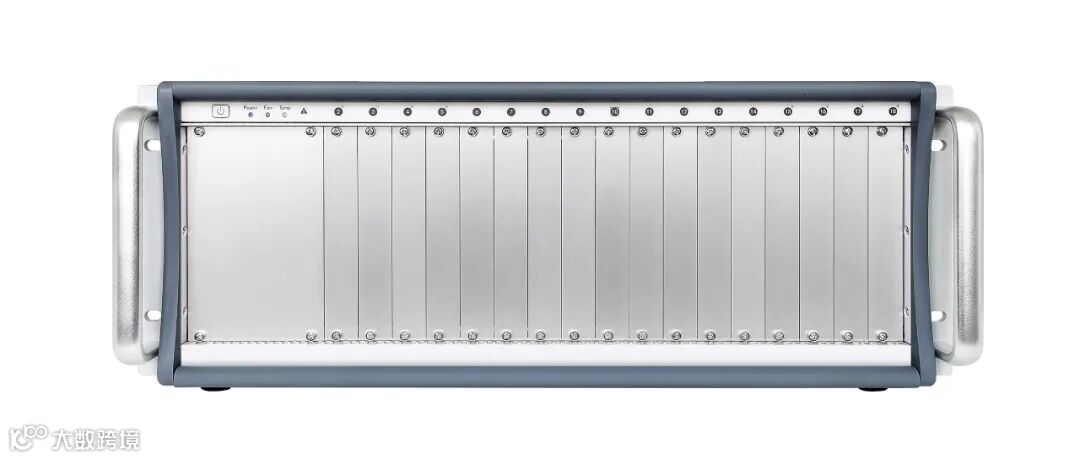

阿尔泰科技作为生产数据采集，PXIe测控平台，用于电子测试及验证的信号开关与仿真解决方案的厂商，于近日发布了新款6槽、9槽和12槽、18槽的PXIe机箱（GEN3系列），系统带宽支持16G带宽。用于高性能的台面或机架安装的应用。机箱采用智能系统监控控制器，可以回报机箱的各种状态，包括风扇转速、系统电压和内部温度等。
机箱高度为4U，具有大容量的系统电源，分别为额定250W-460W。高效的风扇和直接对流设计确保最大程度地冷却PXI模块，使机箱可以在0°C至+ 50°C的扩展环境温度范围内运行。机箱设计为前后冷却风路，不需要为机架安装的设备之间保留气流空间，从而提高了仪器密度。另外，机箱的当前状态可以通过后面板上的端口进行远程监控。
型号
|
槽位
|
电源
|
类型
|
系统 带宽
|
链路 能力
|
PXIeC-7309GN3H-14C
|
9槽
|
400W |
1个系统槽、4个PXIe槽 4个PXIe混合外设槽
|
16G带宽
|
1Link X8
1Link X16
|
PXIeC-7306GN3H-09M
|
6槽
|
250W
|
1个系统槽、5个混合槽
|
16G带宽
|
1Link X8
1Link X16
|
PXleC-7309GN3H-15M
|
9槽
|
460W
|
1个系统槽、4个PXIe槽 4个混合槽
|
16G带宽
|
1Link X8
1Link X16
|
PXleC-7309GN3H-21M
|
9槽
|
460W
|
1个系统槽、4个PXIe槽 4个混合槽
|
16G带宽
|
2Link X8
|
PXIeC-7312-21M
|
12槽
|
460W
|
1个系统槽、11个混合槽
|
16G带宽
|
4Link
|
PXIeC-7318GN3H-21DBM
|
18槽
|
1000W
|
1个系统槽、1个系统时钟槽 16个混合槽
|
16G带宽
|
1Link X8
|
PXIeC-7318GN3H-D1
|
18槽
|
1000W
|
1个系统槽、1个系统时钟槽 16个混合槽
|
16G带宽
|
1Link X8
1Link X16
|
PXleC-7318GN3H-21MH
|
18槽
|
1000W
|
1个系统槽、1个系统时钟槽 16个混合外设槽
|
16G带宽
|
1Link X8
1Link X16
|

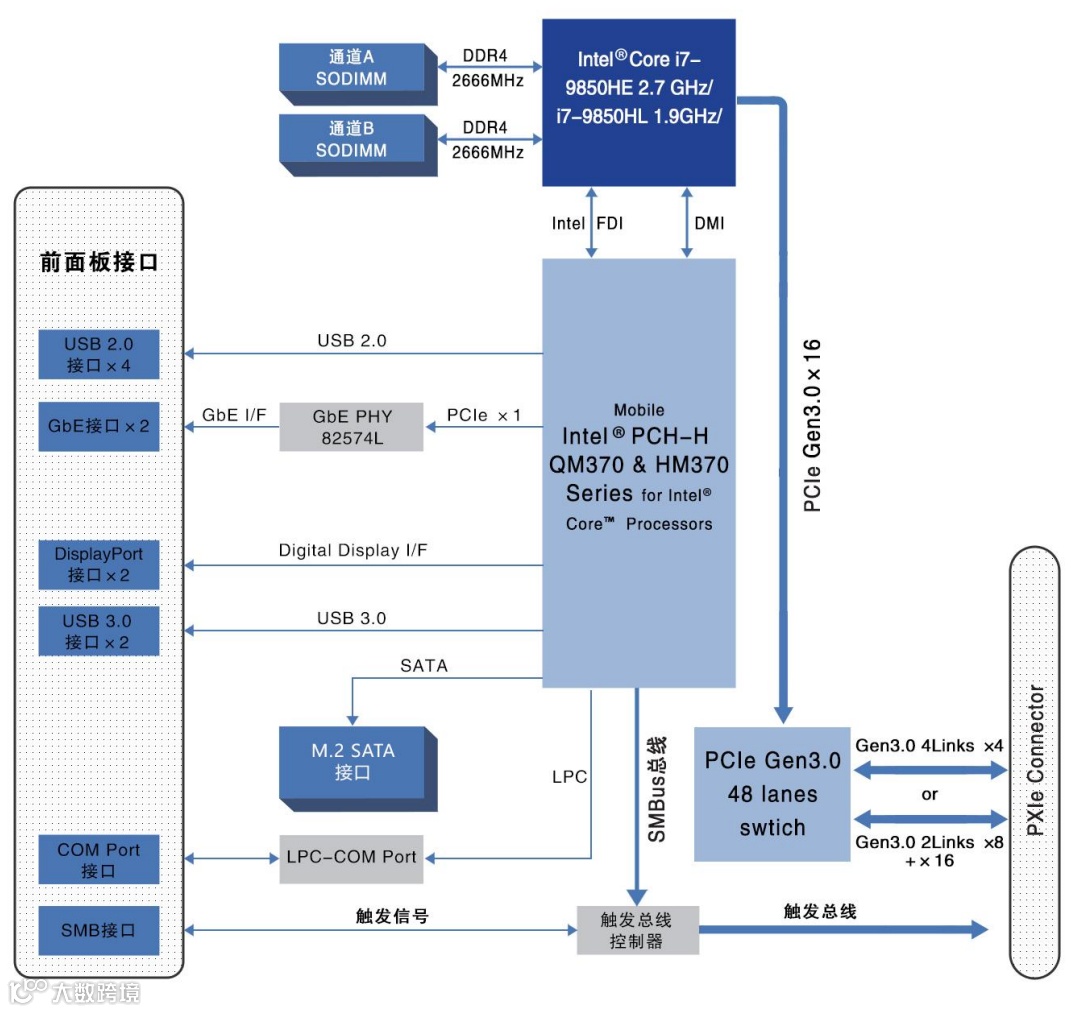

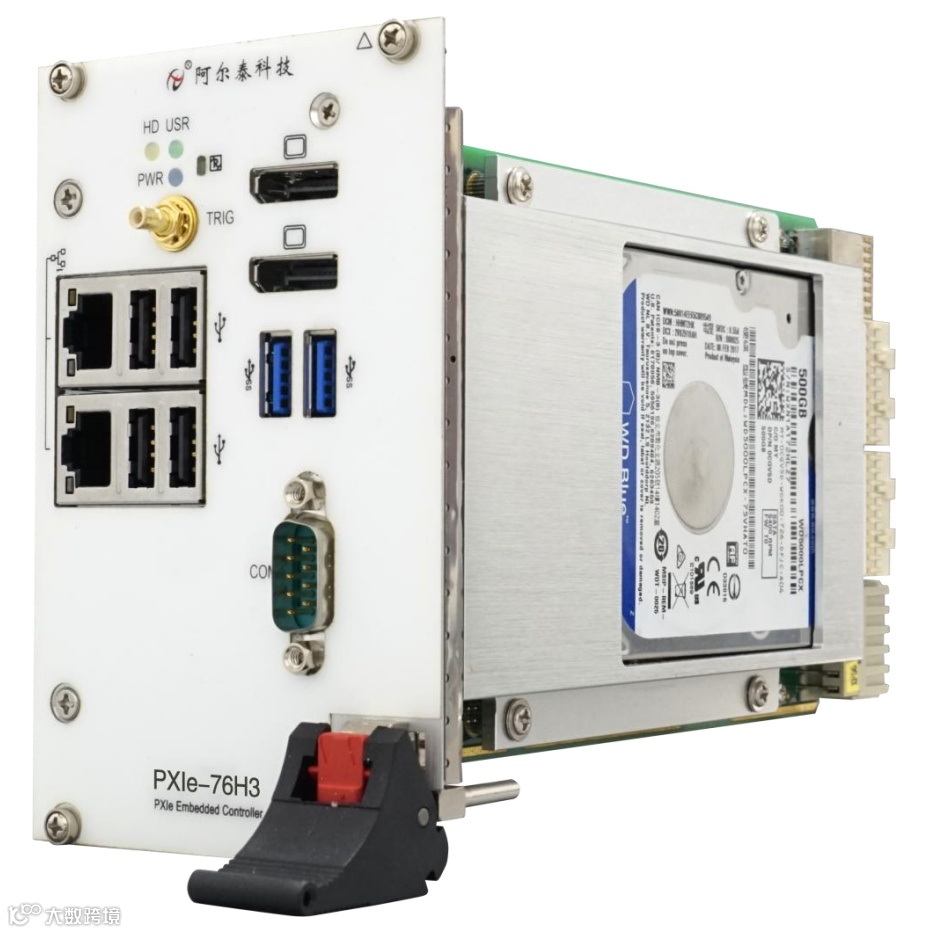

可选PXIe GEN3控制器产品型号为PXIe76H3 ，结构图如下。
| 系统 | 处理器 | Intel® Core™ i7-9850HE 2.7 GHz i7-9850HL 1.9GHz |
| 内存 | 支持64GB 内存， | |
| 支持双通道DDR4 SDRAM 2666 MHZ 内存 | ||
PXI Express 链路能力 |
四路配置：x4 x4 x4 x4 | |
| 或两路配置：x8 x16 | ||
| 显示接口 | DP接口 | 2路DP接口 （分辩率高达：3840X2160@60Hz） |
| 存储设备 | SATA接口 | 512GB SSD（工业级可选） |
| I/O接口 | USB2.0 | 4个USB2.0 |
| USB3.0 | 2个USB3.0 | |
| 串口 | 1路串口（RS232/RS422/RS485） | |
| 以太网接口 | 带宽 | 10/100/1000Base-TX |
| 控制器 | Intel®82574L | |
| 接口 | 2路以太网口 | |
| 应用环境与机械尺寸 | 工作温度 | 0~60℃或-20~70℃ |
| 存储温度 | -40-85℃ | |
| 相对湿度 | 5%-95% | |
| 尺寸 | 3U/4槽PXI/CompactPCI标准 | |
| 重量 | 1.2Kg |
