南开大学沈铸睿/李维尊Angew: Bi-O桥触发ZnIn₂S₄本征In位点处晶格应变-电子协同效应以促进光催化产过氧化氢！

邃瞳科学云

2025-09-30

导读：本研究通过原子级Bi─O配位在ZnIn2S4晶格中构建BiO2S2-ZIS 光催化剂，实现了对晶格应变(1.51%)与电子重组的协同调控，有效激活了半导体固有的In位点，从而在无牺牲剂条件下实现人工光

通讯作者：李维尊教授、沈铸睿教授

第一作者：陈方园、曹高青

论文链接：https://doi.org/10.1002/anie.202518232

前言

2025年9月23日，南开大学沈铸睿教授（国家级青年人才）、李维尊教授团队合作在Angewandte Chemie International Edition期刊发表题为“Bi-O Bridges Trigger Lattice Strain-Electronic Synergy at Inherent In Sites in ZnIn₂S₄ for Boosting Solar-to-H₂O₂Conversion”的研究论文，本研究特别感谢国家重点研发计划课题（2023YFC3708005）的资助，同时感谢国家自然科学基金（22172080 和 22406004）、南开大学中央高校基本科研业务费专项资金（63241208）以及天津市“项目+团队”创新团队计划的支持。

背景介绍

过氧化氢（H₂O₂）既可作为绿色氧化剂，也可作为能源载体，其人工光合成是实现低碳化学品生产的关键路径。然而，该技术的发展面临显著挑战。自然光合作用的太阳能-化学能转化（SCC）效率仅为约0.1%，而现有的人工光催化系统SCC效率普遍低于0.5%。开发能够同时实现高反应选择性和高SCC效率的新型光催化剂，是突破光催化H₂O₂生产瓶颈的核心挑战。

本文亮点

该研究通过原子级Bi–O配位将Bi引入ZnIn₂S₄（ZIS）晶格，借助协同的晶格应变与电子重排激活了本征In位点。多尺度表征证实BiO₂S₂–ZIS中出现1.51%晶格拉伸，并结合理论计算与原位谱学揭示：Bi─O配位不仅提高了邻近In位点的电子密度、降低p带中心，还促进了载流子分离；同时，晶格应变强化Bi─O轨道杂化并削弱In─O共价键，从而进一步优化电子动力学。在这一协同效应下，O₂吸附模式由单一的Pauling型转变为In─Bi双位点的Yeager型，Bi─O桥亦充当质子库，加速*OOH的形成与H₂O₂生成。最终实现了6.06 mmol g^-1 h^-1产率与2.32% SCC效率，显著超越已报道的无机半导体光催化剂，展示了固有活性位点激活的有效策略。

图文导读

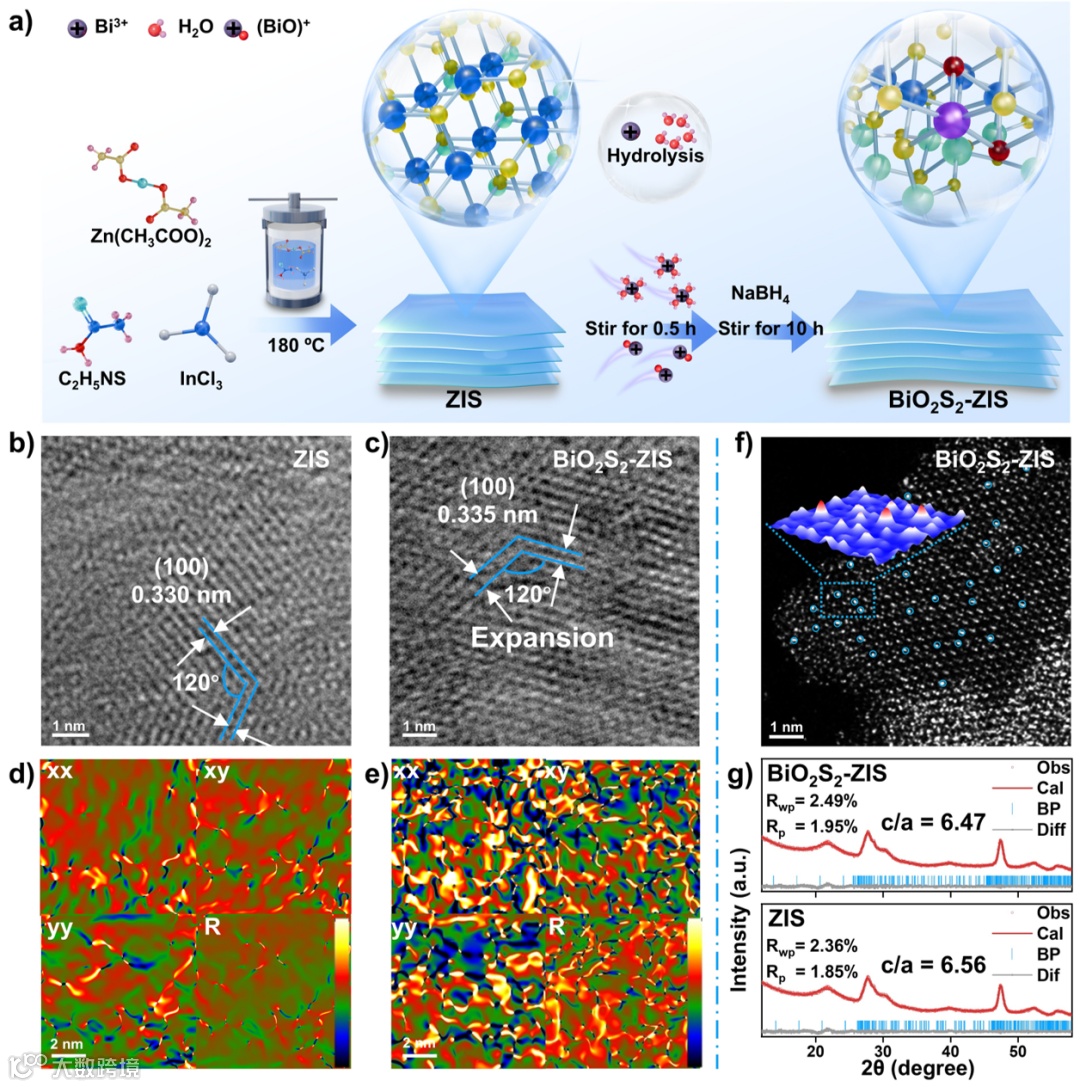

图1：a) BiO₂S₂-ZIS 制备过程的示意图。b) ZIS 和 c) BiO₂S₂-ZIS 的高分辨率透射电子显微镜图像。d) ZIS 和 e) BiO₂S₂-ZIS的几何相位分析图，每个小图分别代表ε_xx、ε_xy、ε_yy方向和旋转（弧度）的应力分布。比例尺：2 nm。f) BiO₂S₂-ZIS 的像差校正高角环形暗场扫描透射电子显微镜图像，以及插图中对应区域的3D原子重叠高斯函数拟合图。g) ZIS 和 BiO₂S₂-ZIS 的 Rietveld精修 XRD 结果。观测数据、计算线、布拉格位置和差异曲线分别用圆圈、实线、竖条和线条标出。

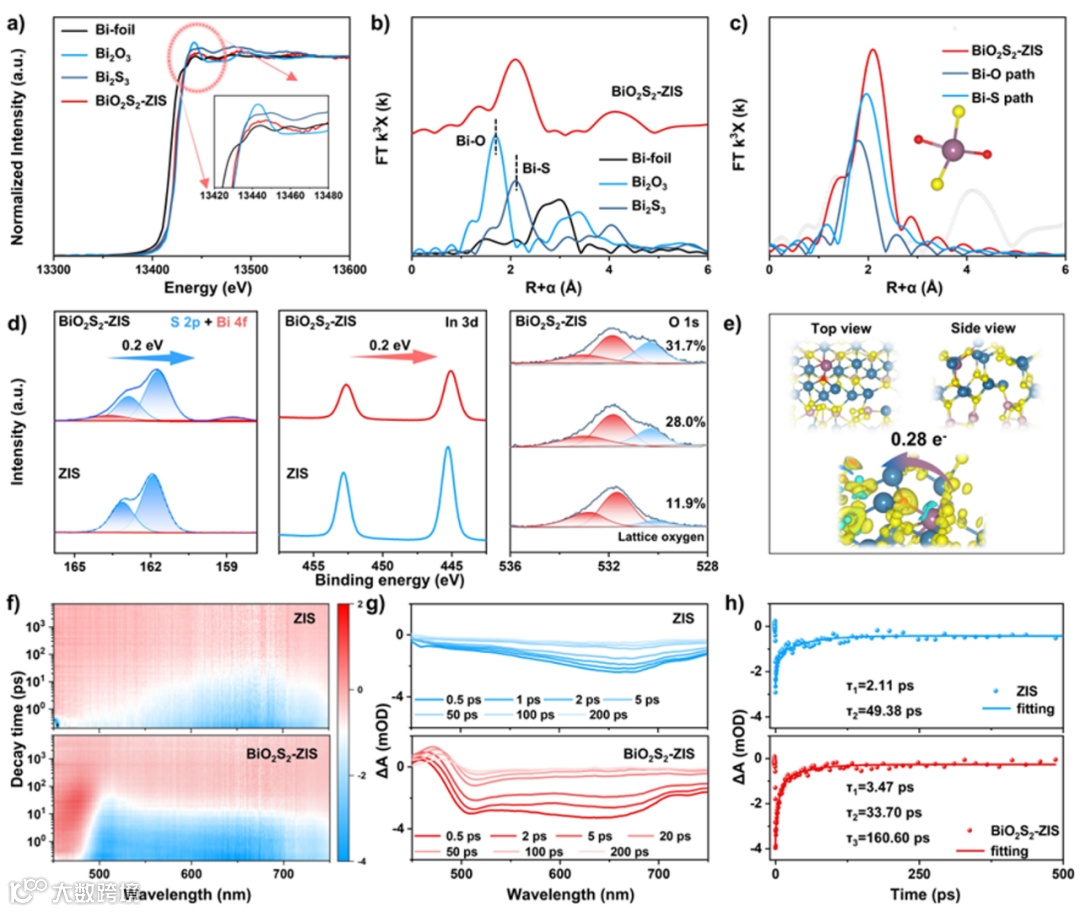

图2：a)归一化的 Bi L₃边 X 射线吸收近边结构谱。b) BiO₂S₂-ZIS、Bi 箔、Bi₂O₃和 Bi₂S₃作为参考的 Bi L₃边傅里叶变换扩展 X 射线吸收精细结构谱（R 空间）。c) BiO₂S₂-ZIS 相应的傅里叶变换扩展 X 射线吸收精细结构拟合曲线（插图：BiO₂S₂位点模型）。d) ZIS 和 BiO₂S₂-ZIS 的 S 2p、Bi 4f、In 3d X 射线光电子能谱，以及 BiO₂S₂-ZIS 的 O 1s 刻蚀-XPS 能谱（刻蚀深度从 0 到 2 nm）。e) BiO₂S₂-ZIS 的理论优化结构模型和电荷密度差分析。f) 伪彩色图。g) 瞬态吸收光谱。h)为 f) 中的 ZIS 和 BiO₂S₂-ZIS 拟合的动力学衰减曲线。

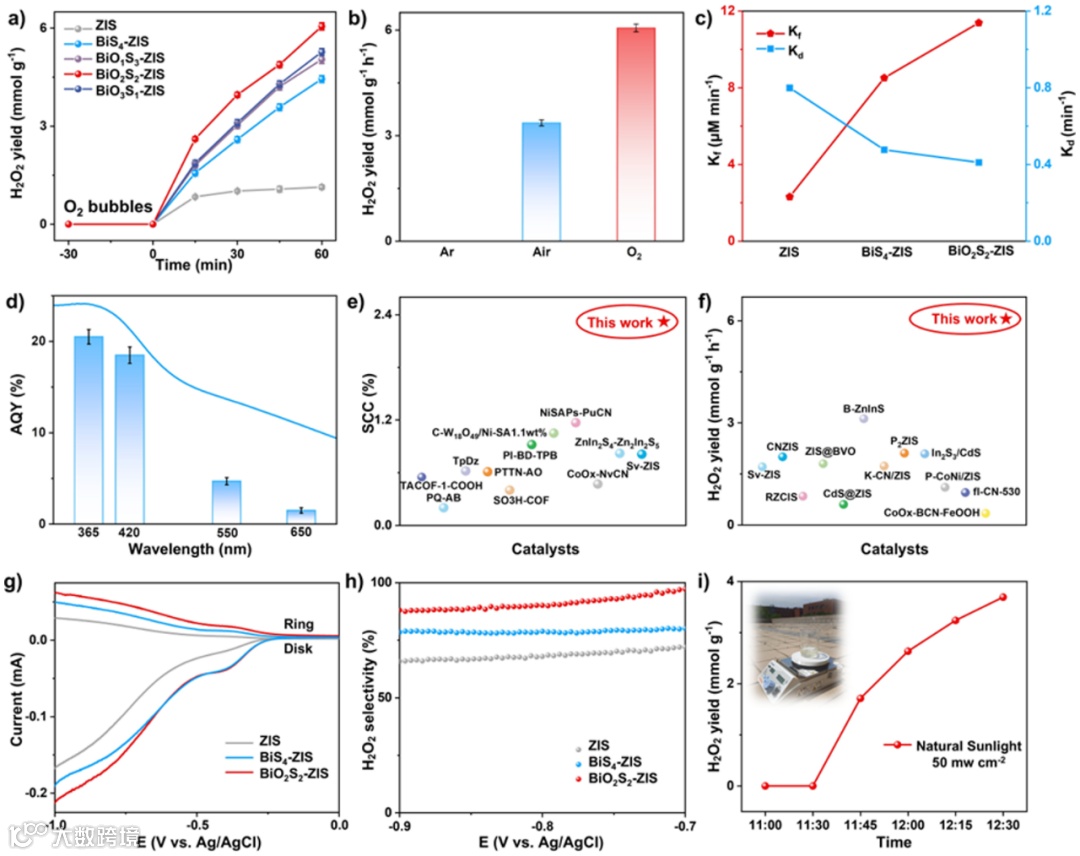

图3：a) ZIS 和 BiO_xS_4-x-ZIS 的 H₂O₂产率。b) BiO₂S₂-ZIS 在不同气氛下的 H₂O₂产率。c) ZIS、BiS₄-ZIS 和 BiO₂S₂-ZIS 的 H₂O₂生成速率常数和分解速率常数。d) BiO₂S₂-ZIS 的波长依赖性表观量子产率。e) BiO₂S₂-ZIS 与近期报道的光催化剂的太阳能-化学能转换效率比较。f) BiO₂S₂-ZIS 与近期报道的光催化剂的 H₂O₂产率比较。g) 在氧气饱和的 0.1 M Na₂SO₄中、1600 rpm 转速下测得的旋转环盘电极极化曲线（环电流和盘电流）。h) H₂O₂选择性。i) BiO₂S₂-ZIS 在室外自然光照射下的性能。

图4：a) ZIS 和 c) BiO₂S₂-ZIS 在光照和黑暗环境下电势差值的分布。b) ZIS 和 BiO₂S₂-ZIS 在黑暗和光照下的开尔文探针力显微镜图像。BiO₂S₂-ZIS中d) In 3d 和 e) S 2p、Bi 4f 的原位 X 射线光电子能谱。f) 不同反应条件下 H₂O₂产量的比较。g) ZIS 和 BiO₂S₂-ZIS 的原位电子顺磁共振谱。h) ZIS 和 i) BiO₂S₂-ZIS在光照下的原位漫反射傅里叶变换红外光谱。

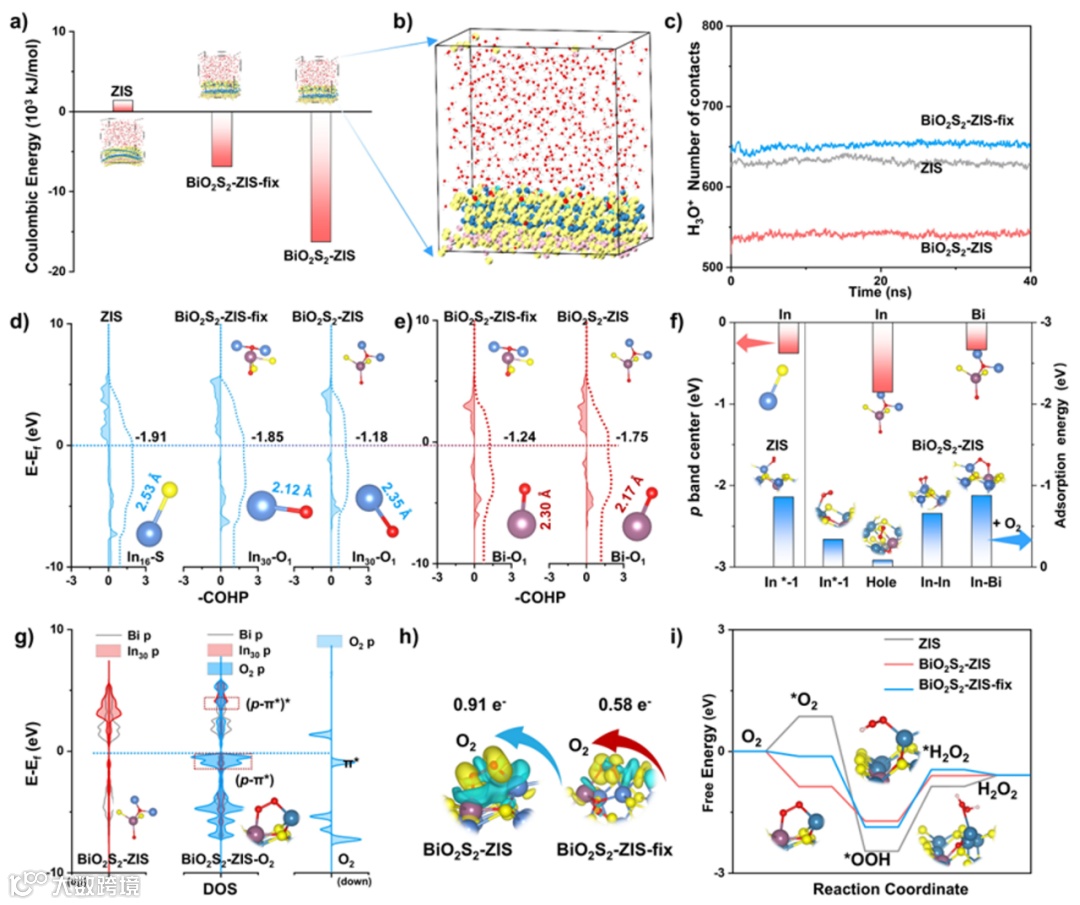

图5：a) H₃O⁺在 ZIS、BiO₂S₂-ZIS-fix 和 BiO₂S₂-ZIS表面分布的示意图（H、Bi、In、Zn、O 和 S 原子分别用白色、紫色、蓝色、粉色、红色和黄色表示）及相应的库仑能量。b) H₃O⁺在 BiO₂S₂-ZIS 表面分布的放大视图。c) H₃O⁺ 在 ZIS、BiO₂S₂-ZIS-fix 和 BiO₂S₂-ZIS表面接触数的时间演化。d) 不同结构中 In₁₆─S、In₃₀─O₁键的晶体轨道哈密顿布居和积分晶体轨道哈密顿布居曲线。e) 不同结构中 Bi─O₁键的晶体轨道哈密顿布居和积分晶体轨道哈密顿布居曲线。f) ZIS 和 BiO₂S₂-ZIS 中不同金属位点的 p 带中心及相应的 O₂吸附能。g) O₂、BiO₂S₂-ZIS和 BiO₂S₂-ZIS-O₂中 Bi、In 和 O 的 p 轨道投影态密度。h) 不同结构与O₂之间的差分电荷密度图和巴德电荷转移。i) 不同催化剂结构上两电子氧还原反应路径的自由能台阶图。

总结与展望

本研究通过原子级Bi─O配位在ZnIn₂S₄晶格中构建BiO₂S₂-ZIS 光催化剂，实现了对晶格应变(1.51%)与电子重组的协同调控，有效激活了半导体固有的In位点，从而在无牺牲剂条件下实现人工光合成H₂O₂。多尺度原位表征与理论计算揭示其机理: Bi─O配位使In位点电子密度富集，In p带中心下移至-0.86 eV，显著提升载流子分离；应变进一步增强Bi─O杂化(-ICOHP= -1.75)，削弱In─O键，优化电荷动力学; O₂吸附模式由ZIS的 Pauling型(+0.85 eV)转变为 In─Bi 双位点的Yeager型(-0.87 eV)，并通过O₂(π*)与In/Bi 轨道杂化高效驱动2e^-氧还原。同时，Bi─O单元诱导的库仑相互作用充当质子库，稳定*OOH中间体，将限速步骤能垒降低至 1.12 eV。该多重协同效应使BiO₂S₂-ZIS 在纯水中实现 6.06 mmol/g/h 的产率与2.32%的SCC 效率，约为自然光合成的23倍，并刷新了无机半导体光催化剂的最高纪录，提出了全新的“应变-电子双激活”范式。
