中国科学院城市环境研究所单文坡课题组ACB: Cu-SSZ-13分子筛上NH₃-SCR反应中NO₂诱导N₂O生成机制和监控策略

第一作者：杜金鹏，刘建琪

通讯作者：单文坡，杜金鹏，韩世超

通讯单位：中国科学院城市环境研究所，中国科学院生态环境研究中心，中国科学院上海高等研究院

论文DOI：https://doi.org/10.1016/j.apcatb.2025.126196

全文速览

随着空气污染物与温室气体协同控制需求的提升，柴油机尾气后处理催化剂正面临新的技术挑战。传统Cu-SSZ-13分子筛催化剂虽在降低氮氧化物（NOx）方面表现优异，但其在NH₃-SCR反应中仍不可避免地产生温室气体 N₂O。本研究证实，柴油尾气中不可避免存在的 NO₂（源于强氧化性上游催化剂）会显著提升N₂O的生成浓度。通过原位 DRIFTS、同位素质谱以及密度泛函理论（DFT）计算，我们系统阐明了NO₂诱导的N₂O形成机制：在低温下，NO₂促进NH₄NO₃的生成并加速其分解为N₂O；在高温条件下，NO₂则强化NH₃的直接氧化路径，进一步增加N₂O排放。

值得注意的是，在快速SCR条件下，将少量Fe-SSZ-13 置于Cu-SSZ-13上游可有效抑制N₂O生成，同时一定程度上改善低温NOx转化性能。上述结果为新一代低N₂O排放柴油SCR催化剂的设计与开发提供了关键机制认识和理论指导。

背景介绍

当前面临PM_2.5与O₃复合污染问题，削减NO_x排放是协同控制这些污染物的关键，柴油车作为移动源NO_x的主要排放者，其尾气后处理系统常配备NH₃-SCR装置以降低NO_x。Cu-SSZ-13是该装置中广泛应用的催化剂，但反应过程中会不可避免地生成强温室气体N₂O，且尾气中DOC催化氧化产生的NO₂会进一步促进N₂O排放。随着“双碳”目标推进及相关排放法规收紧，开发低N₂O排放的NH₃-SCR技术已成为迫切需求，因此需深入探究NO₂存在下Cu-SSZ-13上N₂O的生成机制并制定控制策略。

本文亮点

1. 明确揭示柴油尾气中NO₂会显著促进Cu-SSZ-13在NH₃-SCR反应中的N₂O生成，且该影响在全温度区间均存在；

2. 阐明NO₂对新鲜与水热老化后Cu-SSZ-13生成N₂O的不同作用，发现老化催化剂在中高温区更易产生N₂O；

3. 揭示NO₂诱导N₂O生成的温度依赖性路径：低温下通过促进NH₄NO₃生成与分解，高温下通过NO₂直接氧化NH₃（且NO₂兼具氧化剂与N源作用），提出新反应机制；

4. 开发Cu-Fe耦合SSZ-13催化剂构型，将少量Fe-SSZ-13置于Cu-SSZ-13上游，可在快速SCR条件下有效抑制N₂O排放，同时保障NO_x转化效率。

图文解析

1、催化剂表征

通过ICP-OES、NMR、XRD、SEM、BET、EPR、H₂-TPR、NH₃-TPD等手段，对比分析新鲜与750℃水热老化16h后的Cu_3.0-SSZ-13催化剂（老化样品记为Cu_3.0-SSZ-13-HTA）的结构、Cu物种与酸性。结果显示，老化导致分子筛部分脱铝（²⁷Al NMR中四面体Al峰变宽、²⁹Si NMR中Si(O₁Al₃Si)占比下降）、孔结构坍塌（比表面积从553.8 m²/g降至516.5 m²/g，孔容从4.6 cm³/g降至0.9 cm³/g）；Cu物种发生[Cu(OH)]⁺-Z向Cu²⁺-2Z的转化（EPR无明显Cu²⁺总量变化，H₂-TPR中200℃附近[Cu(OH)]⁺-Z还原峰减弱、300℃附近Cu²⁺-2Z还原峰变化，DRIFTS中950 cm^-1与900 cm^-1特征峰强度比改变）；酸性方面，弱酸性位点（100-150℃ NH₃脱附峰）无显著变化，中等酸性位点（200-300℃，与Cu离子相关）强度增强，强Brønsted酸性位点（400-500℃）强度减弱，且无明显CuO生成。

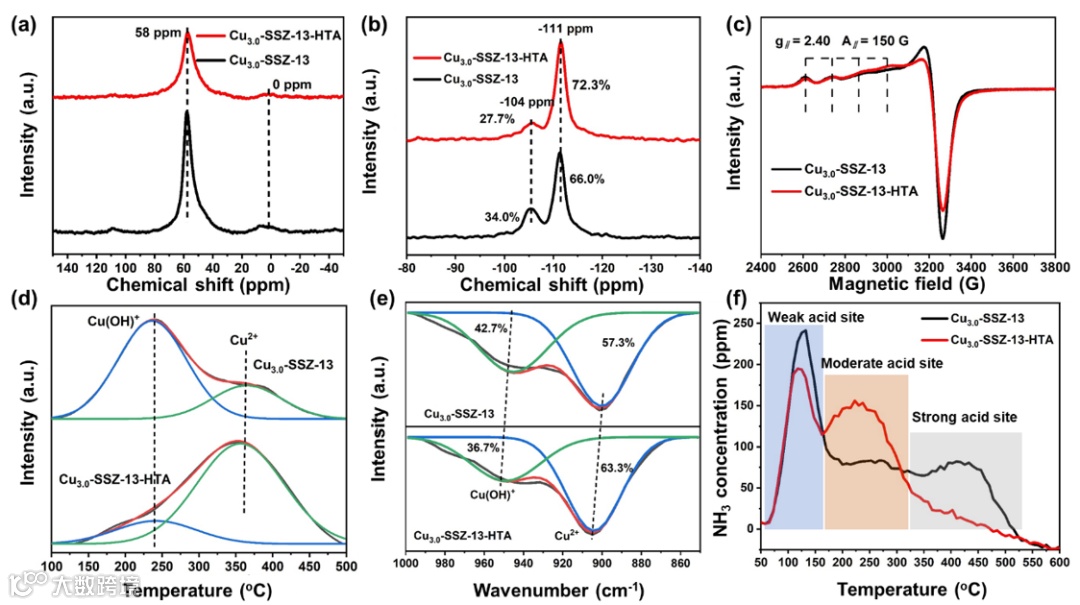

图1. (a)²⁷Al核磁共振谱；(b)²⁹Si核磁共振谱；(c)电子顺磁共振谱；(d)H₂-TPR曲线；(e)新鲜样品与水热老化样品的原位DRIFTS氨吸附谱；(f)新鲜样品与水热老化样品的NH₃-TPD曲线。

2、NH₃-SCR活性测试

在不同NO₂/NO浓度下，对新鲜与老化Cu-SSZ-13进行NH₃-SCR活性评价。新鲜样中，NO₂浓度≤150ppm时NO_x转化率基本稳定，≥200ppm时低温NO_x转化率显著下降（快速SCR条件下NH₄NO₃在Brønsted酸位点积累堵塞微孔）；随NO₂浓度升高，全温度区间N₂O生成量增加，且250℃以上仍维持较高排放，打破标准SCR下“双峰”排放特征（300-400℃为低排放谷值）。老化样表现出相似规律：NO₂≤150 ppm时NO转化率无明显差异，≥200 ppm时低温转化率下降，且NO₂促进N₂O生成的效应更显著，尤其在250℃以上排放更高，表明高里程柴油车尾气中NO₂存在时，N₂O实际排放量会被标准SCR条件下的评价结果低估。

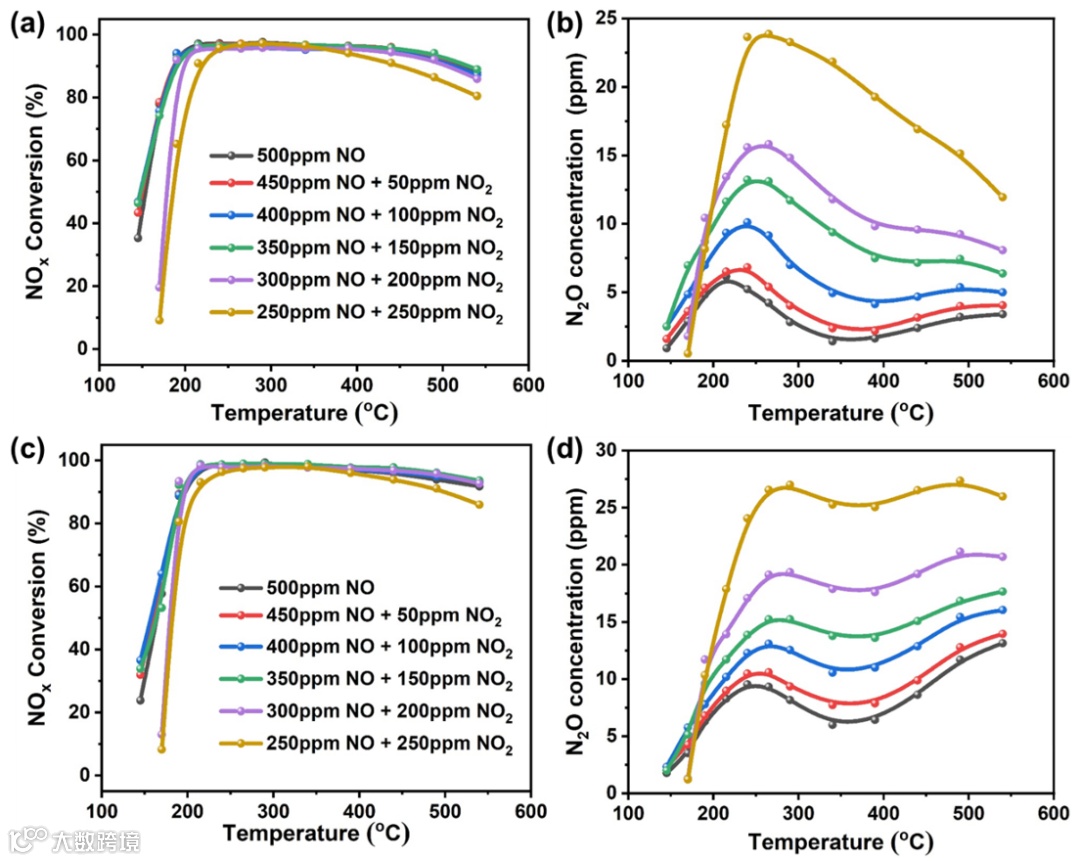

图2. (a) 新鲜催化剂在不同NO和NO₂浓度下的NO_x转化率；(b) 新鲜催化剂在不同NO和NO₂浓度下的N₂O浓度；(c)水热老化催化剂在不同NO和NO₂浓度下的NOx转化率；(d)水热老化催化剂在不同NO和NO₂浓度下的N₂O浓度。

3、低温N₂O生成机制

结合原位DRIFTS、TPD-MS实验探究低温（≤350℃）N₂O生成机制。原位DRIFTS显示，150℃下NH₃吸附后通入不同NO/NO₂混合气，新鲜与老化样品均出现双齿硝酸盐（1595cm⁻¹、1575cm^-1）、桥式硝酸盐（1625cm^-1）及NH₄NO₃中NH₄⁺（1450cm^-1）的特征吸收峰，且新鲜样硝酸盐相关峰更强；升温至350℃时，上述特征峰几乎消失，与图2中350℃处N₂O排放“拐点”一致，表明低温N₂O主要源于NH₄NO₃分解（反应式：NH₄NO₃→N₂O+2H₂O）。TPD-MS结果显示，225-325℃区间新鲜与老化样N₂O浓度无显著差异，原因是老化样Brønsted酸位点减少，抑制NH₄NO₃与NO的耦合反应（生成N₂），使更多NH₄NO₃直接分解为N₂O，抵消了新鲜样硝酸盐生成量更高的影响；且快速SCR条件（高NO₂比例）下N₂O生成量高于标准SCR，进一步证实NO₂通过促进NH₄NO₃形成加速低温N₂O生成。

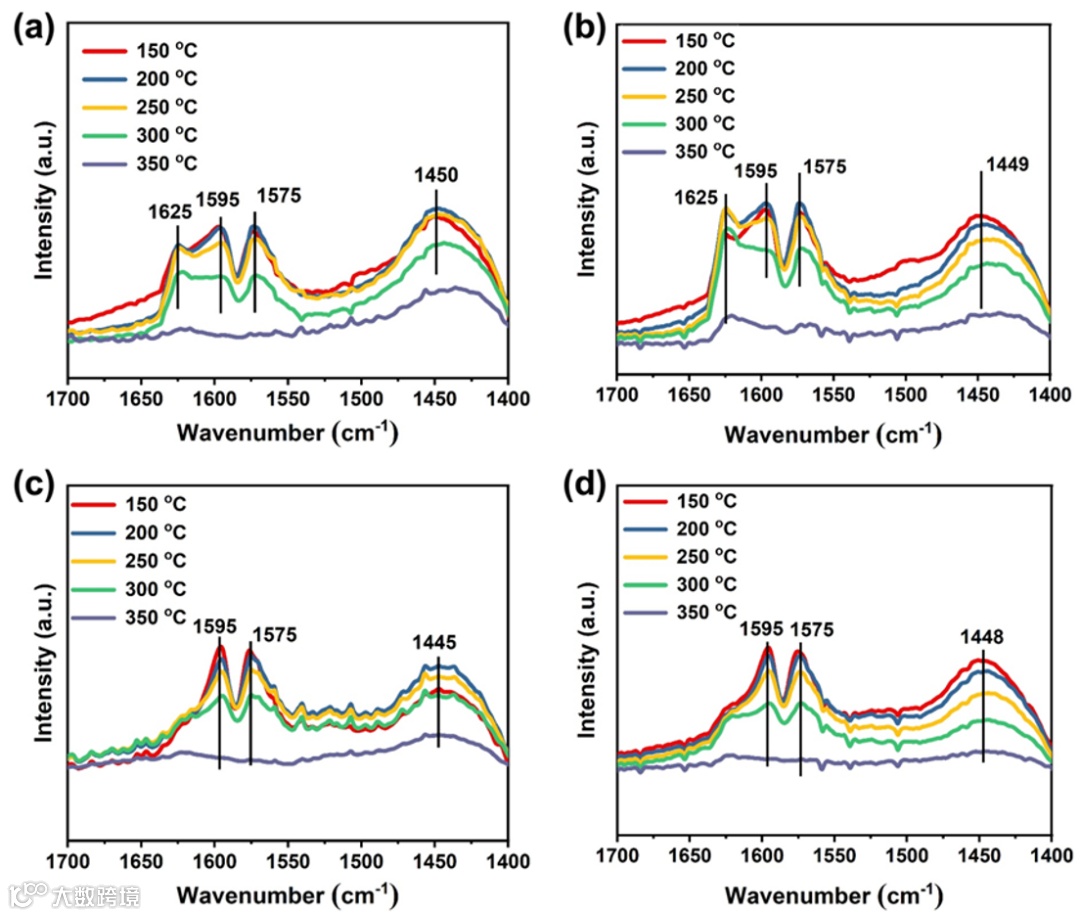

图3. 新鲜样品与老化样品经500 ppm NH₃吸附、N₂吹扫、暴露于(a,c) 500 ppm NO或(b,d) 250 ppm NO + 250 ppm NO₂后，再经N₂吹扫并加热至150-350℃的原位DRIFTS谱图。

4、高温N₂O生成机制

通过NH₃氧化实验、同位素标记（¹⁴NH₃/¹⁵NH₃切换）、DFT计算阐明高温（>350℃）N₂O生成机制。NH₃氧化实验表明：仅O₂存在时，新鲜样品450℃以上NH₃转化率超90%，老化样品全温度区间<50%，且均无明显N₂O生成；加入NO₂后，300℃以上新鲜与老化样NH₃转化率均接近100%，且伴随大量N₂O生成，老化样排放更高（因[Cu(OH)]⁺-Z减少，N₂O还原能力减弱）；同时存在NO₂与O₂时，反应行为与仅NO₂存在时一致，表明NO₂是主导氧化剂。同位素标记实验显示，¹⁴NH₃切换为¹⁵NH后，m/z=44（¹⁴N₂O）信号下降、m/z=45（^14/15N₂O）信号显著上升、m/z=46（¹⁵N₂O）信号基本不变，证明N₂O中1个N来自NH₃、1个来自NO₂。DFT计算进一步揭示反应路径：NH₃在Cu²⁺-2Z位点先脱氢生成NH₂（能垒1.26 eV），与NO₂耦合生成NH₂NO₂（能垒1.23 eV），再脱氢形成NHNOOH（能垒1.05eV），最终脱水生成N₂O（能垒0.18 eV），速率控制步为初始NH₃脱氢；对比O₂氧化路径（需多步脱氢、生成NOH中间体，决速步能垒1.59 eV），NO₂氧化的NH₃路径能垒更低，可在更低温度发生，导致中高温区N₂O持续排放。

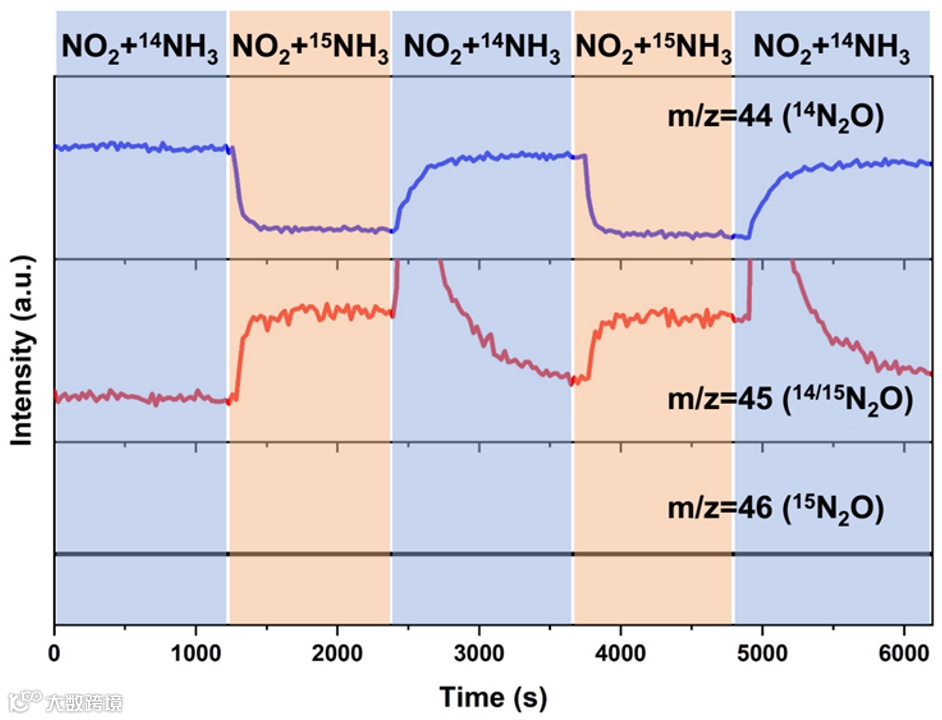

图4. NO₂与¹⁴NH₃/¹⁵NH₃反应过程中的质谱信号，反应条件：[NH₃] = [NO₂] = 500 ppm，[H₂O] = 5%，N₂平衡，GHSV= 80,000 h^-1。

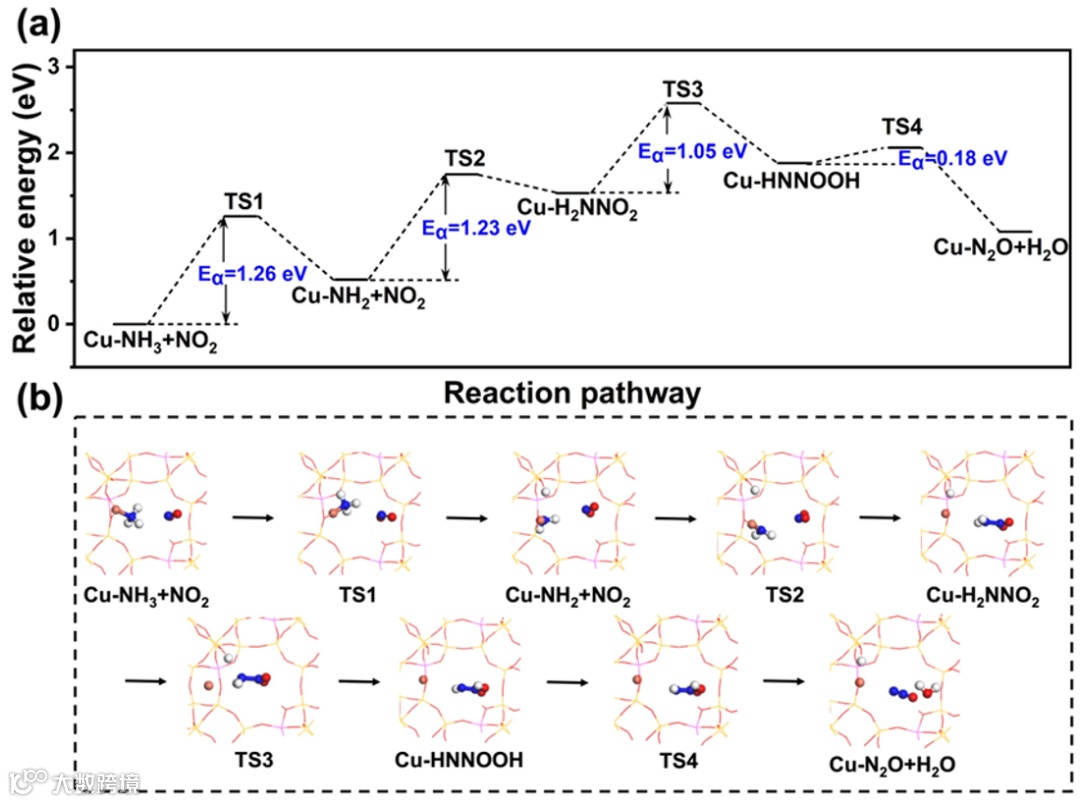

图5. Cu-SSZ-13中NO₂氧化NH₃的反应路径：（a）吉布斯自由能曲线；（b）所有基本反应步骤中反应物、过渡态（TS）和产物的优化几何构型。

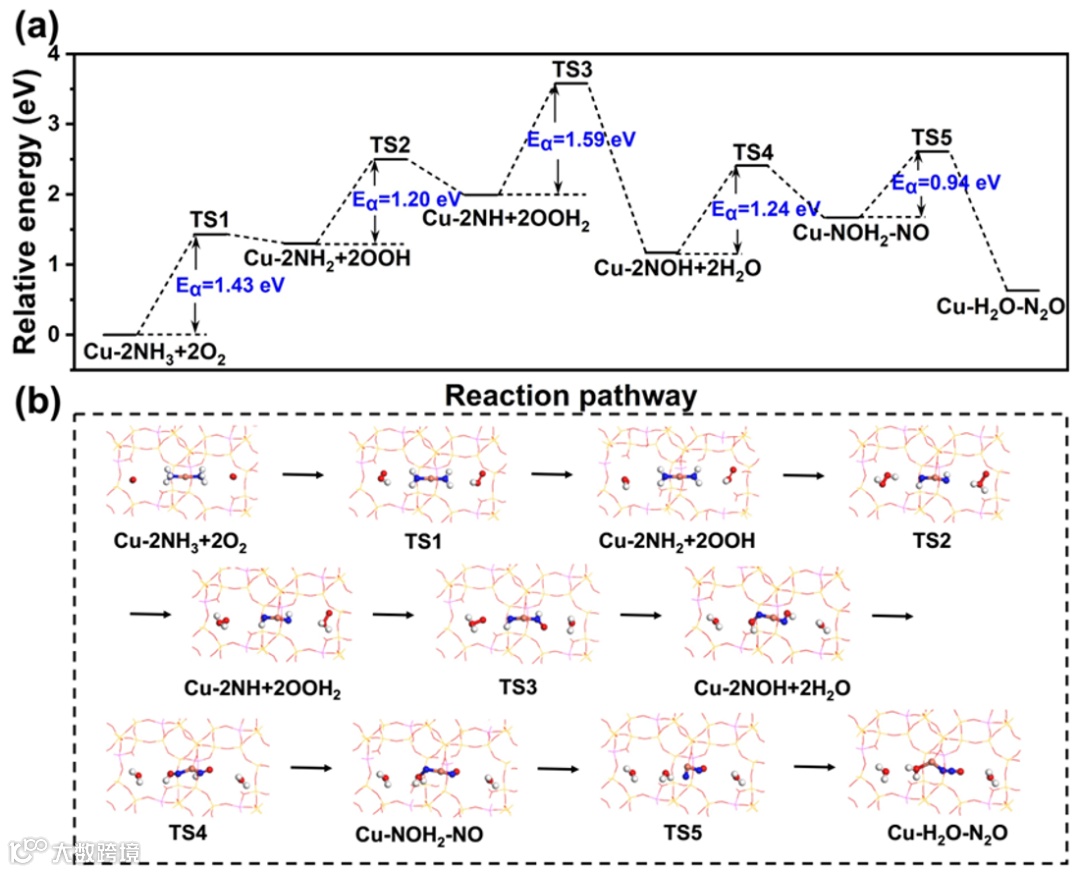

图6. Cu-SSZ-13中NH₃被O₂氧化反应路径：（a）吉布斯自由能曲线；（b）所有基本反应步骤中反应物、过渡态（TS）及产物的优化几何构型。

5、N₂O生成控制策略

基于Fe基分子筛高N₂选择性与N₂O分解活性，设计Cu/Fe-SSZ-13复合催化剂并优化其制备与构型。首先筛选0.6-2.5%Fe负载量负载的Fe-SSZ-13，1.1%Fe负载样（Fe_1.1-SSZ-13）表现出优异中高温NO_x转化活性（350℃以上转化率>80%）与全温度区间高N₂选择性（N₂O<1.5ppm）。随后优化Cu-SSZ-13/Fe-SSZ-13混合比例：Fe占比20%时，在抑制N₂O生成（高温区几乎无N₂O检出）的同时，对低温活性影响较小。最后优化组合方式：标准SCR条件下，Fe上游（Cu(B)/Fe(F)-SSZ-13）、物理混合（Cu/Fe-SSZ-13-mix）、Fe下游（Cu(F)/Fe(B)-SSZ-13）三种构型对NO_x转化率与N₂O生成影响无显著差异；快速SCR条件下，Fe上游构型表现最优，低温NO_x转化率更高（Fe-SSZ-13优异快速SCR活性可高效利用NO₂），且中高温区N₂O生成量显著降低（Fe-SSZ-13消耗NO₂，避免其在Cu-SSZ-13上转化为N₂O）。水热老化后，Cu(B)/Fe(F)-SSZ-13-HTA仍保持优异性能：200-550℃下NO_x转化率>90%，全温度区间N₂O<20 ppm，显著优于纯Cu-SSZ-13老化样。

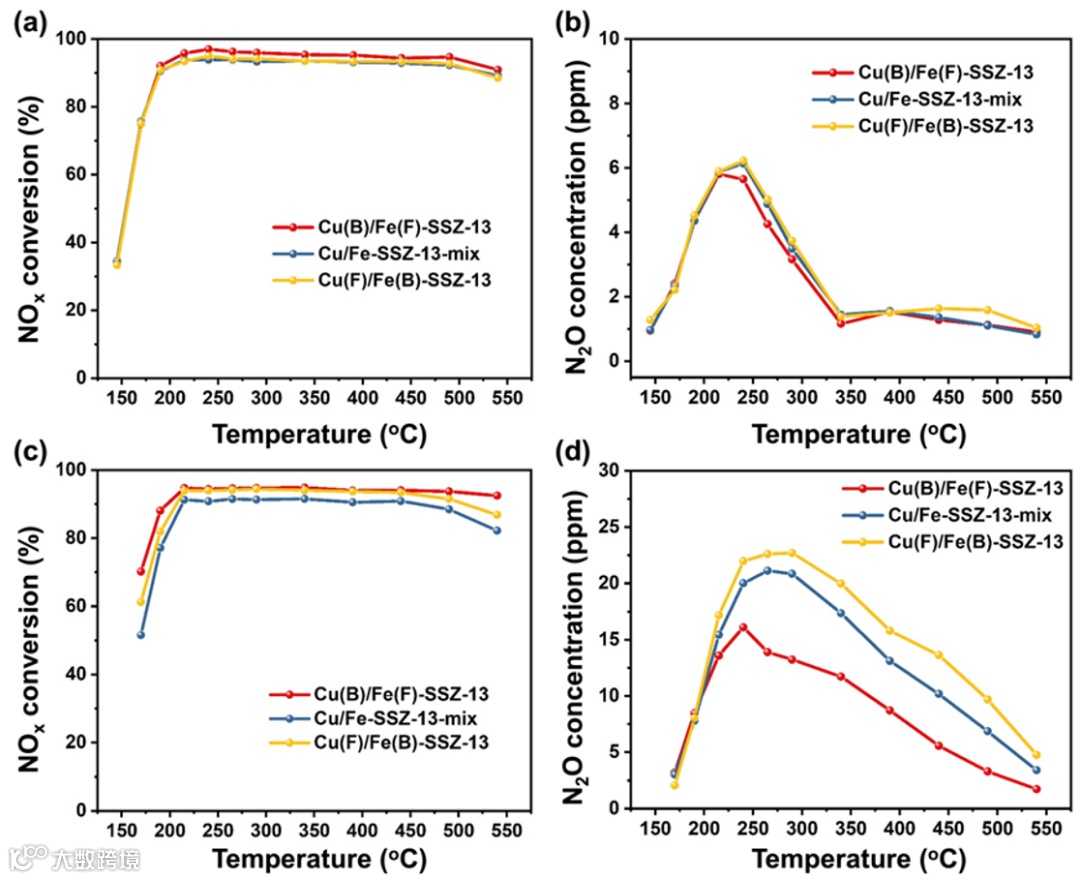

图7. 不同构型的Cu/Fe催化剂在以下条件下的表现：(a)标准SCR气氛中的NO_x转化率；(b)标准SCR气氛中的N₂O生成率；(c)快速SCR气氛中的NO_x转化率；(d)快速SCR气氛中的N₂O生成率。

总结与展望

本研究探讨了在NO₂存在下，Cu-SSZ-13催化剂表面NH₃-SCR反应过程中N₂O的生成机制。结果表明，引入NO₂会导致整个温度范围内N₂O排放量显著升高。经750℃水热老化16小时后，Cu-SSZ-13催化剂发生[Cu(OH)]⁺-Z物种向Cu²⁺-2Z的转化，同时布伦斯特酸位点数量减少。这些结构与化学变化使老化催化剂更易产生N₂O，尤其在中高温区域表现显著。原位DRIFTS和TPD实验揭示：低温下N₂O形成主要源于NH₄NO₃的积累与分解，且NO₂加速了该过程。此外，不同气氛下的NH₃氧化实验结合同位素标记研究表明，高温条件下NO₂驱动的NH₃氧化是N₂O生成增强的关键机制。在此过程中，NO₂不仅作为氧化剂，同时也是N₂O的N源之一。基于这些发现，研究采用Cu/Fe耦合沸石催化剂作为抑制N₂O排放的策略。实验表明，在快速SCR条件下，将少量Fe-SSZ-13置于Cu-SSZ-13上游，既能有效降低N₂O释放，又能保持低温高NO_x转化率。总体而言，本研究揭示了NO₂在柴油尾气后处理系统中N₂O形成的关键作用，为合理设计降低温室气体排放的新一代SCR催化剂提供了重要指导。

文献信息

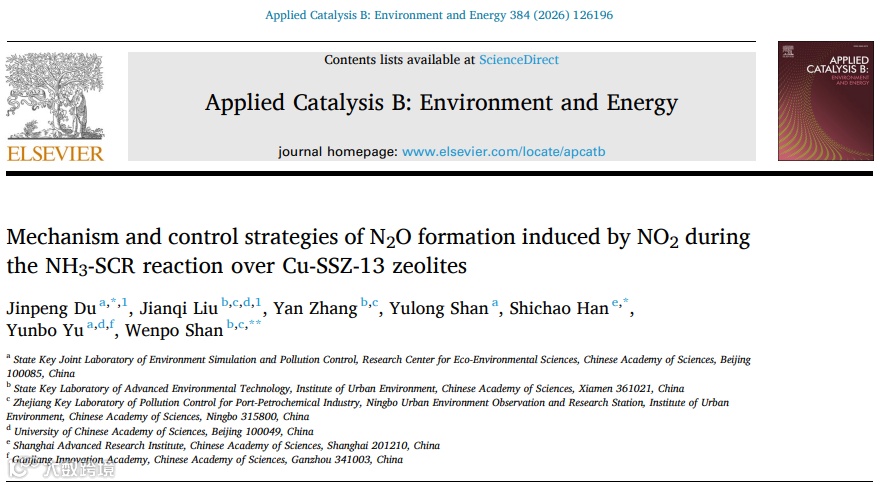

Du, J., Liu, J., Zhang, Y., Shan, Y., Han, S., Yu, Y., & Shan, W. (2025). Mechanism and control strategies of N₂O formation induced by NO₂ during the NH₃-SCR reaction over Cu-SSZ-13 zeolites. Applied Catalysis B: Environment and Energy, 126196.

https://doi.org/10.1016/j.apcatb.2025.126196
