【木木西里—每日仪器】No.工具显微镜

工具显微镜就是主要用来测量计量方面的一类显微镜，与一般显微镜的不同主要在工作台的运行精度非常高，配有一些特殊的目镜，用于平面乃至三维数据的测量。

1. 普通小型工具显微镜：能方便地读取千分表头示值，测量工件的孔径、孔距等尺寸以及角度、使用任选的目镜组还能检验螺纹以及齿轮形状等。设计非常紧凑、重量轻、最适合设置在加工现场受到限制的场所；

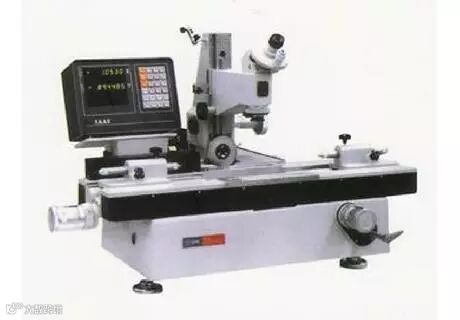

2. 电脑型工具显微镜：微机型万能工具显微镜采用计算机技术对测量数据进行数据处理。配置了优于影象法和轴切法的双光束干涉条纹测量法使微机型万工显系统性能得到了大大提高，软件的可组合性和可开发性增强了系统的功能，在更大范围内满足广大用户的需要。微机型万能工具显微镜是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置；

3. 小型工具显微镜：测定形状样板，样板刀等按照直角坐标进行测定; 测定螺纹；螺纹的中径、外径、内径的测定，测定螺距，螺形角；螺形角对螺纹轴的轮廓位置和螺纹形状（齿面的圆整性平坦性，平直性等）；测定螺纹梳形车刀，螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状样板的角度等；

4. 大型工具显微镜：检定样板、样板刀、样板铣刀、冲模和凸轮的形状；测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹 形状（齿形圆整性、平面性、平直角等）；测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角，各种样板铣刀和各种形状的样板轮廓角等；使用光学定位器测量内孔和各种槽的宽度；使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形的图形之间的距离等；使用圆弧轮廓目镜，可方便精确地测量R0.1~R100的圆弧尺寸；

工具显微镜分为普通小型工具显微镜、电脑型工具显微镜、小型工具显微镜、大型工具显微镜、大型工具显微镜等。
