第一作者：王海潮，李华敏
通讯作者：易莎莎，朱永法
通讯单位：郑州大学，清华大学
论文DOI：10.1002/adfm.202406545
在赤铁矿（Fe2O3）光阳极中构建内建电场（IEF）以促进电荷转移和分离，从而实现高效的水氧化性能仍然是一个重大的挑战。与传统通过引入另一种半导体材料进行异质结设计以产生IEF的方法不同，本文提出了一种新颖的策略，即利用梯度Zn2+掺杂策略在Fe2O3光阳极表面构建局域n-p同质结（记为Zn:Fe2O3光阳极）。通过这种方法，可以将Fe2O3的本征n型半导体特性局部转变为p型，并诱导产生具有强IEF的n-p同质结，从而实现更高效的电荷分离和转移。此外，梯度Zn2+掺杂伴随着氧空位的产生，进一步提高了电荷转移效率并加速了水氧化动力学。在模拟太阳光下，目标Zn:Fe2O3光阳极在1.23 V vs. RHE电压下的光电流密度约为Fe2O3的2.6倍。
Fe2O3是一种具有巨大应用潜力的PEC水分解光阳极材料，但其实际性能远低于理论预期，主要归因于体相载流子的严重复合问题。因此，提高电荷转移/分离效率成为提升PEC性能的关键科学问题。构建异质结所形成的IEF可以有效促进光生载流子分离和转移，其中p-n结为电荷的转移和分离提供更强驱动力。然而，在Fe2O3光阳极上构建p-n结通常需要引入其他p型半导体材料，这会产生异质界面并引入额外复合中心，不利于PEC性能。通过掺杂工程策略构建Fe2O3同质结既有利于界面电荷转移，也提高了载流子的迁移率和浓度，并有望实现高效电荷分离。值得注意的是，在表面缺陷工程策略下局域IEF的构建已成为光催化领域最新研究进展之一。然而，在通过掺杂局域调变Fe2O3的p/n半导体类型以构建具有强大IEF的局域n-p同质结方面仍未深入研究。先前研究表明Zn可作为Fe2O3中p型掺杂剂。因此，精确将Zn2+掺杂到Fe2O3光阳极中或许可以生成局部p型Fe2O3，并期望形成局域n-p同质结以增强载流子分离和转移，提高PEC性能。
1. 创新性地提出了梯度掺杂策略，以构建局域n-p同质结的新方法。
2. 通过Zn2+的梯度掺杂，使局部Fe2O3从n型转变为p型，形成了局域的n-p同质结，并诱导产生IEF；该电场方向由Fe2O3的体相指向表面，显著提高了光生载流子的分离和转移效率。
3. Zn2+的梯度掺杂伴随着氧空位（OV）的产生，进一步提高了Fe2O3光阳极的电荷转移效率，加速了水氧化动力学。

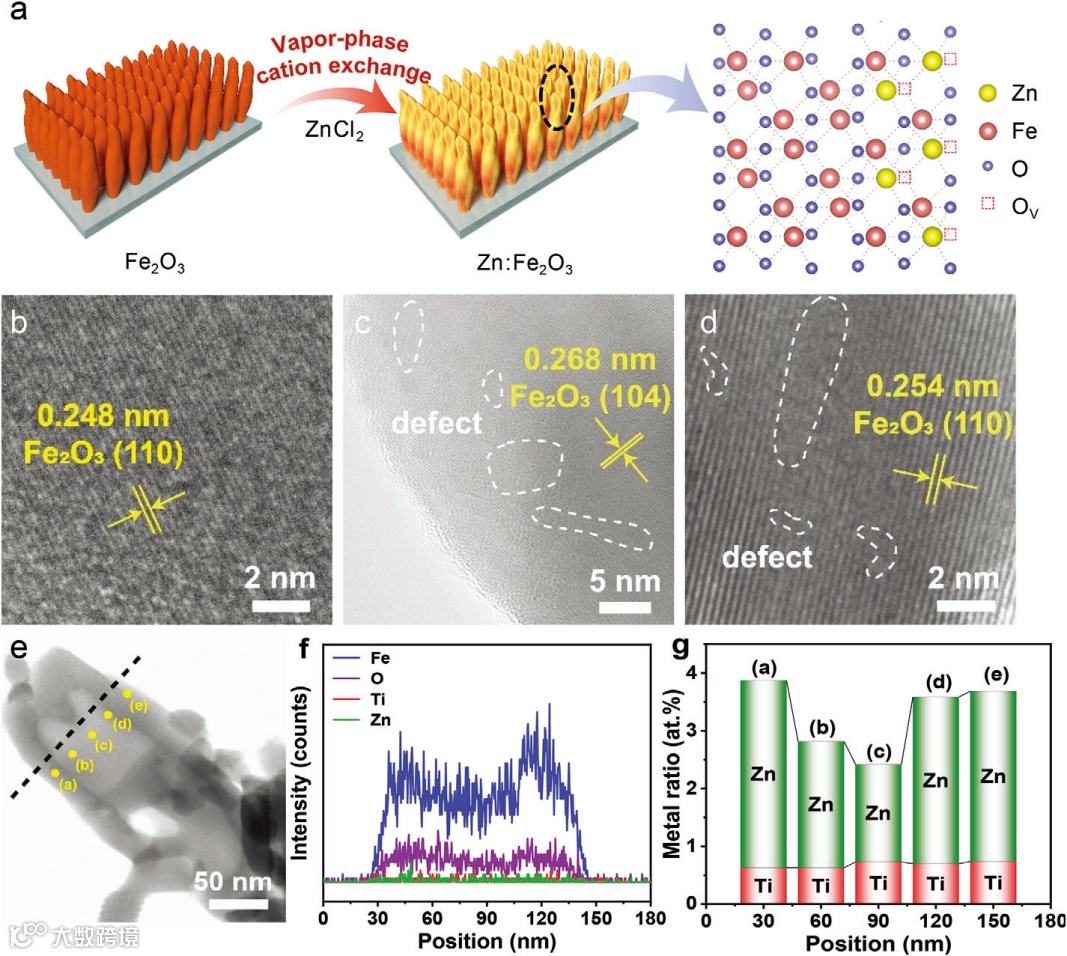

图1.梯度Zn2+掺杂Fe2O3光阳极（Zn:Fe2O3）的合成过程和形貌、组成表征：本文通过水热-煅烧法合成了Ti4+掺杂的Fe2O3纳米阵列（记为Fe2O3），并通过ZnCl2前驱体经气相阳离子交换的方法成功合成了Zn:Fe2O3。由HRTEM（图1b-d）可知，与Fe2O3相比，Zn:Fe2O3表面区域可见部分模糊的点状条纹（以虚线圈出），这是由于Fe2O3物相中产生缺陷所导致的晶格畸变。通过HAADF-EDX测试（图1e-f）可以观察到，在Fe2O3表面至体相处，Zn2+呈现梯度减少的趋势，而Ti4+则呈现不变的趋势，说明Zn2+在晶格中进行了梯度掺入而Ti4+则均匀地掺入了Fe2O3晶格。
图1. Zn:Fe2O3光阳极的合成过程和形貌、组成表征

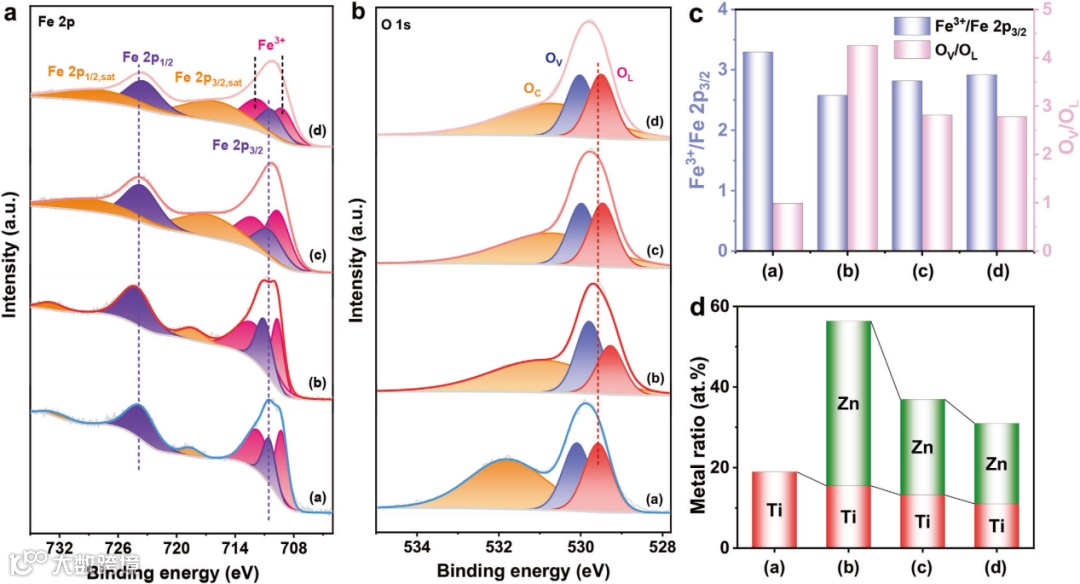

图2.梯度Zn2+掺杂诱导产生OV：根据Fe 2p的XPS图谱（图2a），可以观察到Zn:Fe2O3相较于Fe2O3向高结合能偏移，当经过Ar+等离子刻蚀后，结合能又回到起始位置。这表明在Zn:Fe2O3表面产生了界面电场（IEF）效应，使得电子从材料的体相流向表面。通过分析O 1s谱（图2b）可知，Zn:Fe2O3中OV含量增多，但经过刻蚀后OV含量下降。定量计算了Fe3+/Fe 2p3/2和OV/OL的比值，如图2c所示。结果显示，在掺杂了Zn2+的Fe2O3中，OV/OL比值增加，而经过Ar+等离子体蚀刻后，OV/OL逐渐降低。同时，Fe3+/Fe 2p3/2比值先下降再上升。样品中Fe3+含量减少以及OV含量的增加都证明Zn2+取代了Fe2O3中的Fe3+并产生了OV。对比金属含量的变化可以看出，在刻蚀后Zn2+的含量大幅度下降，而Ti4+则均匀地减少，这表明Zn2+的掺杂呈梯度分布，而Ti4+的掺杂则均匀分布。
图2. Fe2O3基光阳极的XPS分析。注：（a）Fe2O3；Zn:Fe2O3光阳极在Ar+等离子体的刻蚀深度分别为（b）0 nm、（c）5 nm和（d）10 nm

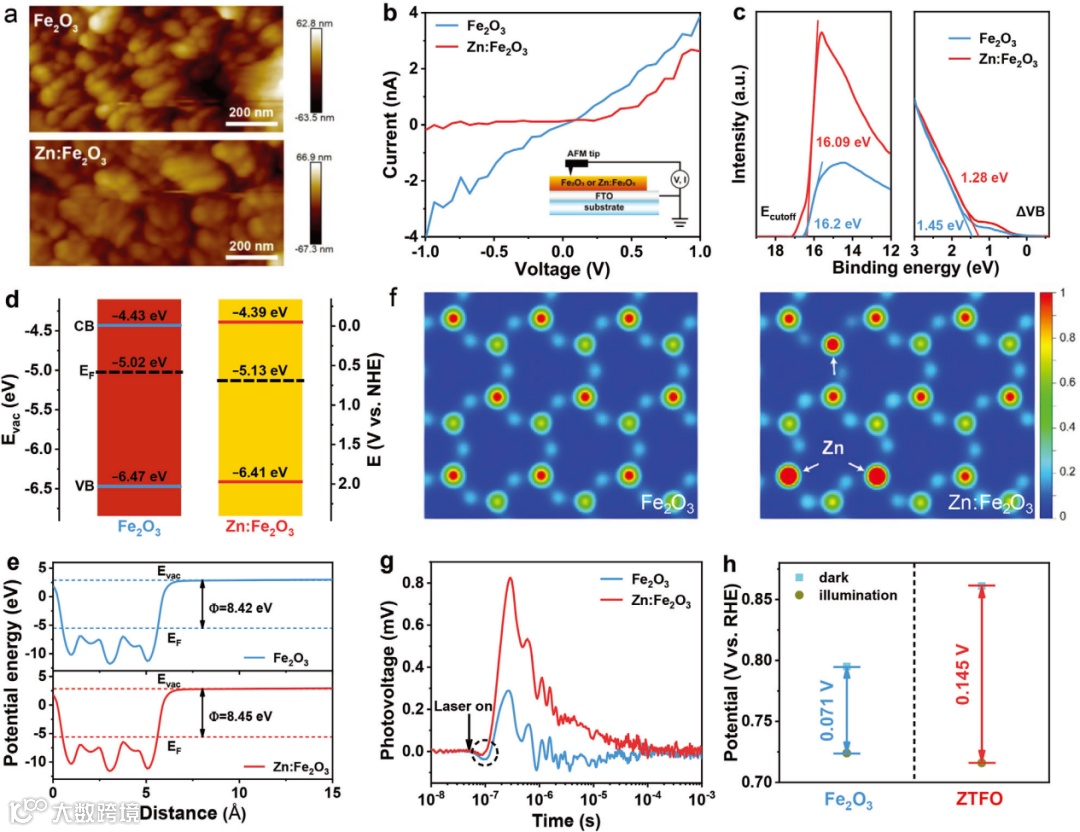

图3. Zn:Fe2O3光阳极表面的局域n-p同质结产生强大的内建电场：由导电原子力显微镜（c-AFM，图3a-b）测得的选区I-V曲线可知，Zn:Fe2O3呈现典型的整流特性，而Fe2O3表现为欧姆特性。这说明在Zn:Fe2O3中存在IEF，这可能是形成局域n-p同质结的原因。通过紫外光电子能谱（UPS）和DFT计算发现，Zn:Fe2O3的功函数（WFs）高于Fe2O3，电子将会从体相Fe2O3流向表面Zn:Fe2O3，形成局域n-p同质结。通过电子密度分布图（图3f）可知，电子主要聚集在Zn2+周围，导致了IEF的产生。瞬态光电压（TPV）和开路电位（OCP）也被认为是识别光阳极中存在IEF的有效技术手段。在Zn:Fe2O3中观察到TPV信号增强和较慢的衰减速度，表明IEF作用下改善了光生载流子的分离，并延长了其寿命。图3h展示了OCP曲线测试所得的光电压（Vph）图，Zn:Fe2O3的Vph高于Fe2O3，表明通过IEF实现的局部n-p同质结具有更强驱动力以促进载流子的分离。
图3. Zn:Fe2O3光阳极的内建电场表征

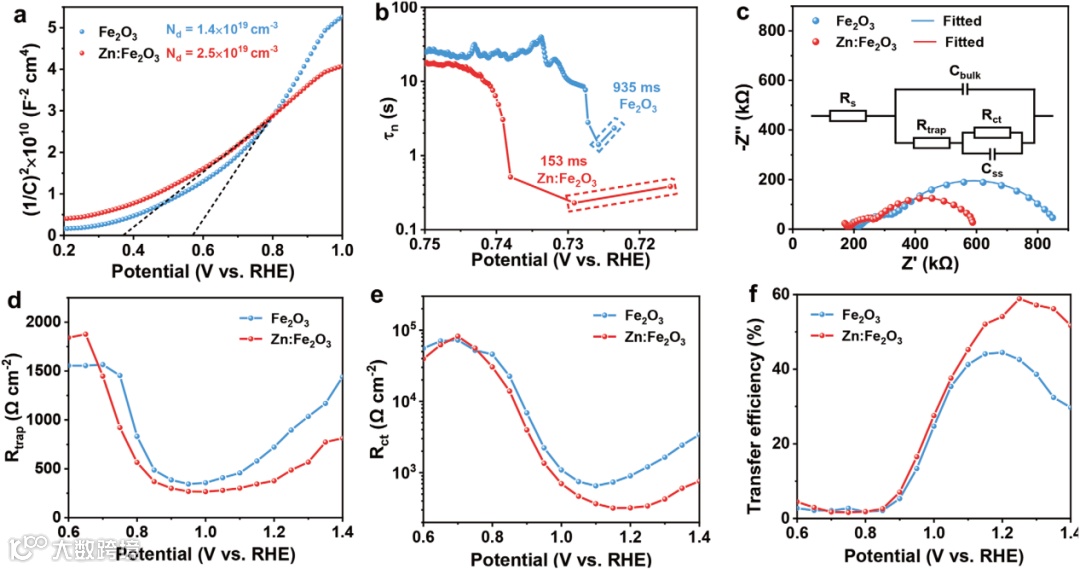

图4.局域n-p同质结驱动的高效电荷分离和转移：通过Mott-Schottky（M-S）曲线（图4a）可知，Zn2+掺杂显著提高了Zn:Fe2O3的载流子浓度（Nd）。利用OCP曲线计算得到的载流子寿命（τn）用于比较电极/电解质界面处的电荷复合率，结果显示Zn:Fe2O3的复合率明显低于Fe2O3，这表明在PEC水分解反应中，Zn:Fe2O3具有高效的电荷分离和快速转移动力学。由不同电压下的光电化学阻抗谱（PEIS，图4c-g）可知，相较于Fe2O3，Zn:Fe2O3具有更低的表面态的捕获电阻（Rtrap）和电极/电解液界面的电荷转移电阻（Rct）。Zn:Fe2O3的电荷转移效率从44.5%提升至58.9%（图4f），表明Zn:Fe2O3光阳极具有局域化的n-p同质结，有效地减少了光生载流子的体相复合。
图4. Zn:Fe2O3光阳极的载流子行为表征

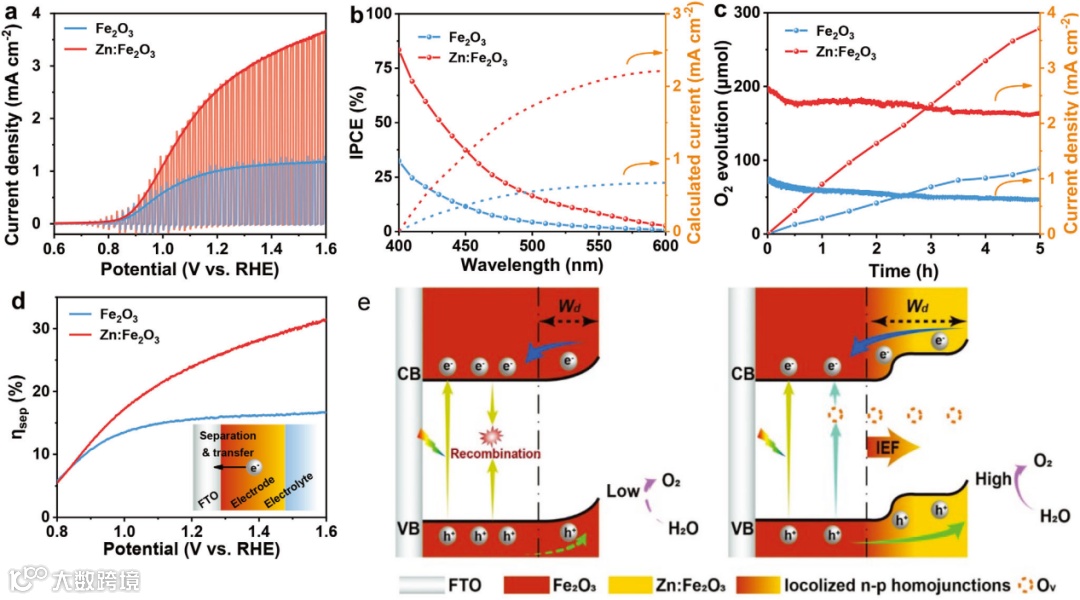

图5. Zn:Fe2O3光阳极增强PEC水氧化性能：在1.23 VRHE下，与Fe2O3（1.04 mA cm−2）相比，Zn:Fe2O3的光电流密度显著增强，达到2.67 mA cm−2。Zn:Fe2O3在400 nm处表现出显著较高的IPCE值83.4%，是Fe2O3的2.6倍（图5b）。同时，Zn:Fe2O3光阳极表现出优越的电荷分离能力。图5e展示了Fe2O3基光阳极PEC水氧化的机理图，由于严重的体相电荷复合和缓慢的水氧化动力学，Fe2O3光阳极表现出较低的PEC水氧化性能。在Zn:Fe2O3光阳极中，光生电子-空穴对在局域n-p同质结界面表现出高效的分离，并随后向不同方向转移以促进水的分解。同时，Zn2+的掺入所产生的OV不仅在导带（CB）附件形成浅层施主能级，有效地捕获光生电子并促进电荷载流子分离，而且还加速了水氧化动力学，降低了反应过电位，从而显著提高了PEC性能。
图5. Zn:Fe2O3光阳极的PEC水氧化性能，电荷分离和转移过程的机理图
综上所述，通过利用Zn2+梯度掺杂策略成功地在Fe2O3光阳极表面构建了局域n-p同质结。结果表明，Zn2+的引入导致Fe2O3的电导率类型由n型转变为p型，从而形成p-n结，并建立了稳定的内部电场（IEF）。这种结构有效地促进了光生空穴从体相到表面的高效转移，延长了载流子的寿命并实现了有效的空间电荷分离。此外，Zn2+掺杂还产生氧空位，进一步提高了电荷转移效率和改善了水氧化动力学。因此，与Fe2O3相比，Zn:Fe2O3光阳极的光电流密度显著提高。本研究提出了一种在光电极表面构建局域n-p同质结的创新设计，旨在提高太阳能转换效率。
H.-C. Wang, H.-M. Li, T. Yang, J.-W. Ji, X.-Z. Yue, Q.-C. Liu, S.-S. Yi, Y. Zhu, Enhanced Water Oxidation of Hematite Photoanodes via Localized n-p Homojunctions Induced by Gradient Zn2+ Doping. Adv. Funct. Mater. 2024, 2406545.
DOI: 10.1002/adfm.202406545
https://doi.org/10.1002/adfm.202406545
