自然界中存在的SASs催化剂，如蛋白质中的Fe-SASs、叶绿素中的Mg-SASs和氮酶中的Mo-SASs，具有良好的配位环境、最大的原子利用效率、超高的活性和选择性。受自然界中酶催化的特点，该课题前期开发了“自适应”催化剂，实现了活性位点随反应进程变化的催化过程（Nat. Catal., 2021, 4, 719）。本工作在此研究基础上，合成了一种共价邻菲罗啉框架（CPFs）材料，用于锚定d5到d10的SASs（Mn²⁺、Fe³⁺、Co²⁺、Ni²⁺、Cu²⁺和Zn²⁺），如图1所示。通过Irving-Williams系列，研究团队准确预测了3d过渡金属原子与菲咯啉单元之间的键合作用，从而设计出具有高稳定性和快速电荷转移效率的Cu-SASs/CPFs材料。

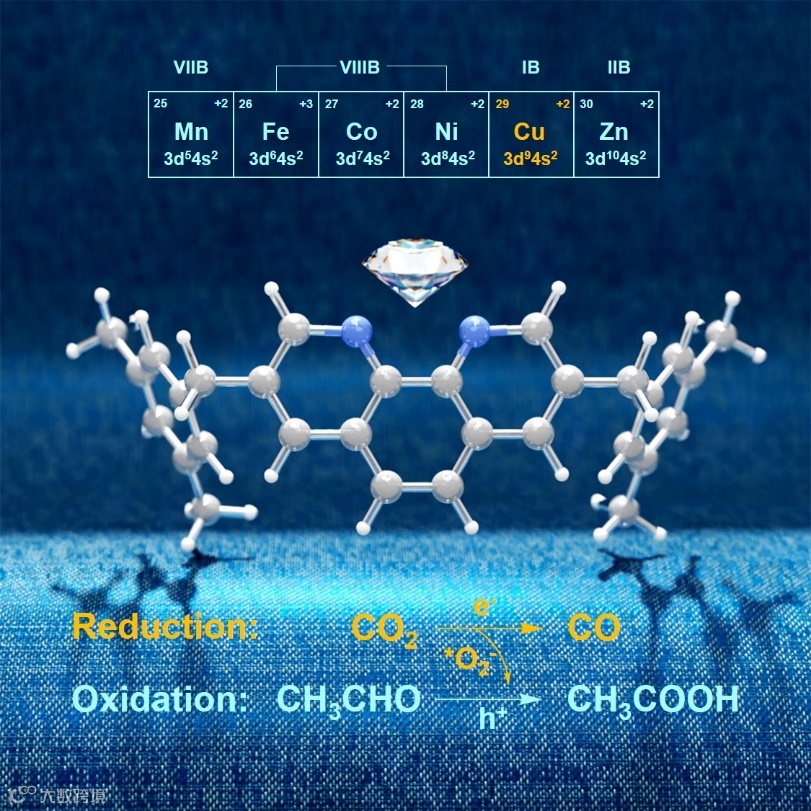

图1 Irving-Williams序列设计单原子位点催化剂示意图
从d5到d10的3d过渡金属活性中心，键能热力学平衡常数呈“火山型”趋势，理论上Cr的峰值位于d4，Ni的峰值位于d8。然而，自发的几何畸变会导致波峰从Ni的d8变为Cu的d9，这是由Jahn-Teller效应引起的。因此，含氮配体的3d二价金属离子的稳定性顺序，特别是从d5到d10，遵循Irving-Williams序列：Mn (d5) < Fe (d6) < Co (d7) < Ni (d8) < Cu (d9) > Zn (d10)。综上所述，Irving-Williams序列可以作为调节d5-d10过渡金属活性中心周围配位稳定性的理想指南。在这种情况下，Irving-Williams序列预测的SASs与载体之间的强相互作用，也可以提供定向通道来加速电荷转移效率，从而提高光催化性能。尽管它很有潜力，据我们所知，用Irving-Williams序列来设计单原子位点至今还没有报道。
1. 本工作利用Irving–Williams序列为单原子位点提供了一个合理的设计规则和精确的合成方案。
2. 经过系列实验表征和理论计算验证，Irving-Williams序列准确预测了上述单原子位点催化剂的稳定性和电荷转移效率。
3. 光催化性能测试结果表明，与其他metal-SASs/CPFs催化剂相比，Cu-SASs/CPFs展现出更优异的光还原CO2到CO和光氧化CH3CHO到CH3COOH的活性。

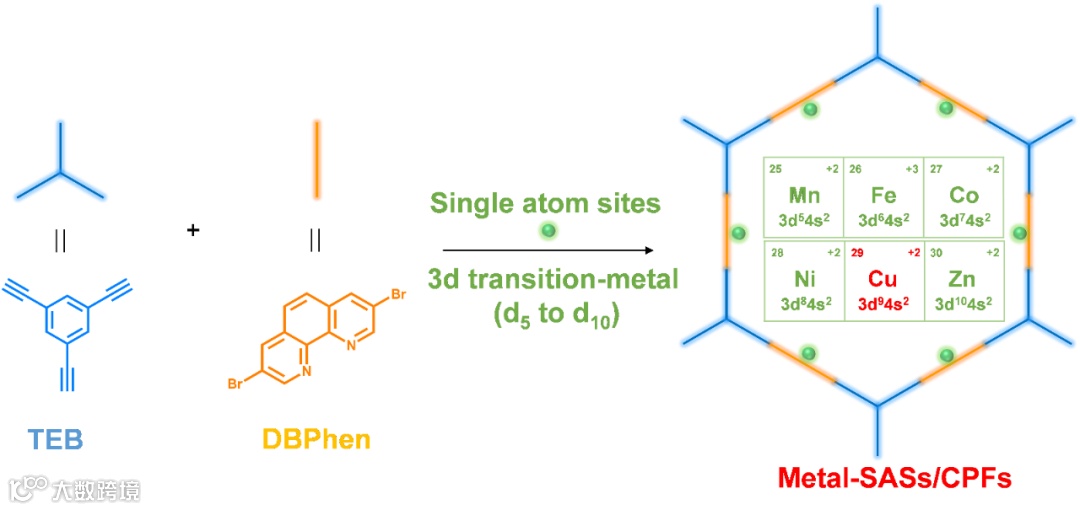

在这项工作中，通过Sonogashira-Hagihara交叉偶联，1,3,5-三乙基苯(TEB)和3,8-二溴邻菲罗啉(DBPhen)单体合成了炔基连接共价菲罗啉框架(CPFs)。然后，将所需的3d金属离子(Mn2+、Fe3+、Co2+、Ni2+、Cu2+、Zn2+)引入CPFs (图2)。
图2 CPFs锚定单原子位点示意图

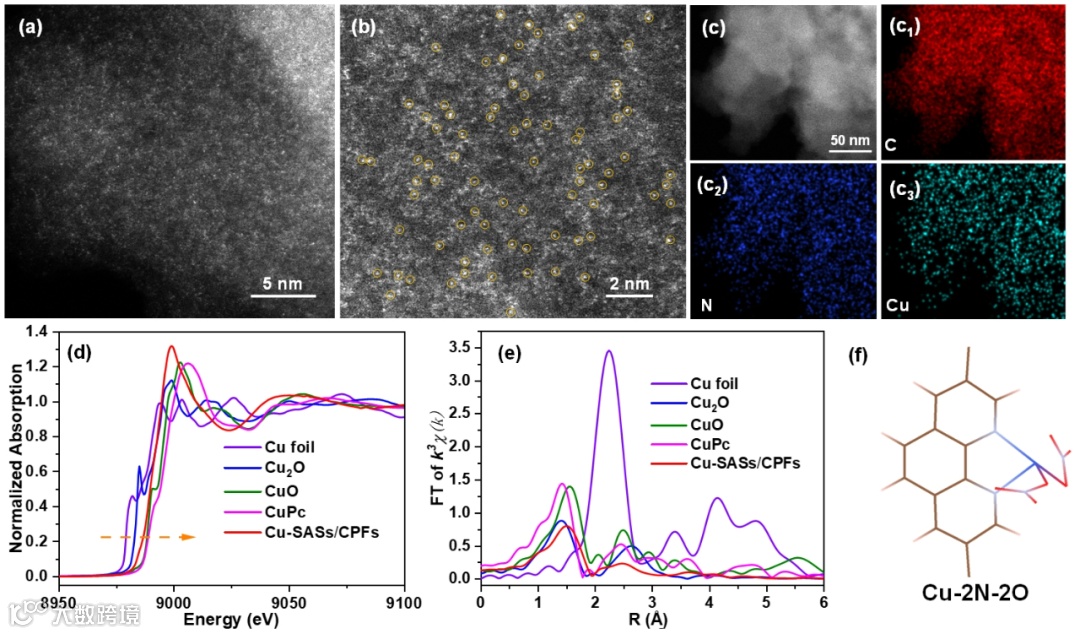

为了研究SASs的状态，以Cu-SASs/CPFs中单原子的Cu为例。在几个不同的球差电镜区域(图3a和图3b)观察，Cu单原子的亮点(黄色圆圈)均匀地分散在高密度的CPFs中，进一步表明Cu原子的高负载。相应的能谱图(图3c)显示了Cu、N和C元素的均匀分布，并覆盖在片状CPFs上。为了揭示Cu-SASs/CPFs中Cu原子的详细配位结构，利用X射线吸收光谱(XAS)进行了研究。如图3d所示，Cu K-edge X射线吸收近边结构(XANES)光谱显示，Cu-SASs/CPFs的吸收边(黄色箭头)比Cu foil和Cu2O具有更多的正电荷，但比CuPc和CuO具有更多的负电荷。结果证明Cu-SASs/CPFs/CPFs中的Cu带正电，与XPS结果一致。k2加权扩展X射线吸收精细结构(EXAFS)光谱的傅里叶变换(FT)在约1.51 Å处有一个明显的Cu峰(图3e)，与Cu-N(O)峰对应，证实了Cu为单原子位点。EXAFS拟合分析表明其配位结构为Cu-2N-2O，这与DFT优化后的结果Cu-SASs/CPFs一致(图3f)。
图3 Cu-SASs/CPFs的结构表征图

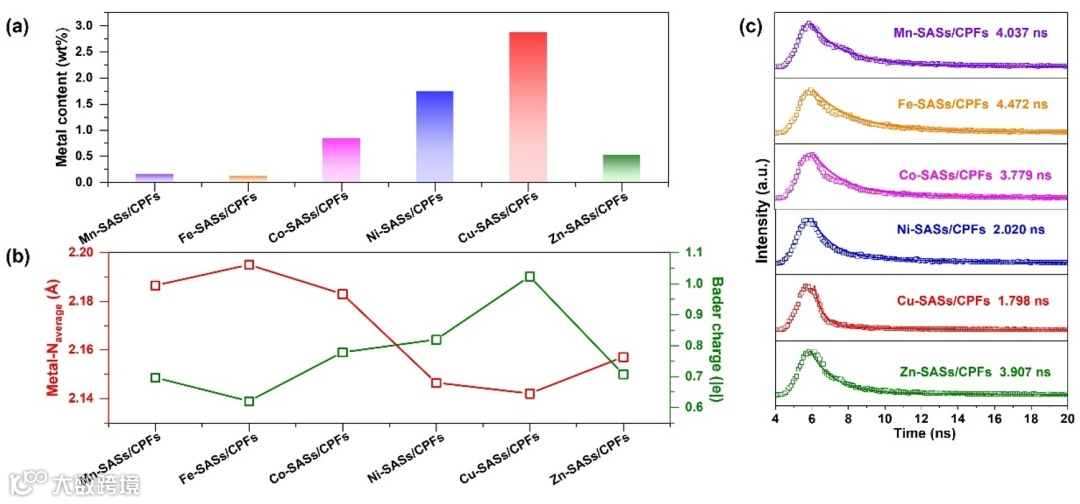

采用电感耦合等离子体发射光谱测定了金属含量（图4a），Mn-、Fe-、Co-、Ni-、Cu-和Zn-SASs/CPFs的金属含量分别为0.16 wt%的Mn、0.12 wt%的Fe、0.84 wt%的Co、1.74 wt%的Ni、2.87 wt%的Cu和0.52 wt%的Zn。与Irving-Williams序列的预期相匹配，预示了其稳定性顺序。为了确定Irving-Williams序列对电子转移效率的影响，进行了时间分辨光致发光光谱和Bader电荷计算。由Irving-Williams序列推导出的metal-SASs/CPFs与CPFs之间的键长也可以作为电荷转移效率的一个指标。通常，物质的结合能越大，其键长就越短。如图4b所示，Cu-SASs/CPFs的平均键长比其他metal-SASs/CPFs短。相应地，metal-SASs/CPFs中Mn、Fe、Co、Ni、Cu、Zn原子的Bader电荷分别为-0.70、-0.62、-0.78、-0.82、-1.02、-0.71（图4b），表明Cu-SASs从CPFs框架中获得了最多的电子，从而提高了电子转移数。此外，时间分辨光致发光光谱（图4c）显示Cu-SASs/CPFs具有较短的荧光寿命，支持更快的电子转移效率。因此，Irving-Williams序列也可以说明电子转移效率。
图4 Irving-Williams序列准确预测稳定性和电荷转移效率
在水/二甲基甲酰胺/三乙醇胺(TEOA)混合物中进行了全光谱光催化CO2还原反应。在还原反应的半反应中，CO和CH4是CO2光还原的主要产物。如图5a所示，原始CPFs的CO和CH4产率较低，分别为2.6和0.5 μmol·g-1·h-1，总电子数为9.2 μmol·g-1·h-1。当引入金属时，metal-SASs/CPFs显示出增加的总电子，清楚地说明了单原子位的关键作用。与其他metal-SASs/CPFs相比，Cu-SASs/CPFs的总电子数最高，为73.4 μmol·g-1·h-1。CO的析出速率(30.3 μmol·g-1·h-1)明显高于CH4的生成速率(1.6 μmol·g-1·h-1)，CO选择性高达82.6%。以典型气体污染物CH3CHO为研究对象，考察其光催化氧化性能。在温和的条件下，CH3CHO容易气化和分解，阻碍了我们将其引入光催化系统。为了追踪这一问题，液体TEOA是一个理想的候选者，因为它可以在光照下分解成CH3CHO。如图5b所示，检测到CH3CHO氧化产物CH3COOH。结果表明，Cu-SASs/CPFs的CH3COOH产率高达~24.7 μmol·g-1·h-1。更重要的是，生成CH3COOH所消耗的空穴远小于总电子。这表明在该光催化体系中还发生了其他氧化反应，即TEOA-to-TEOA•和CH3CHO-to-H2O/CO2。
图5 metal-SASs/CPFs的光催化性能测试

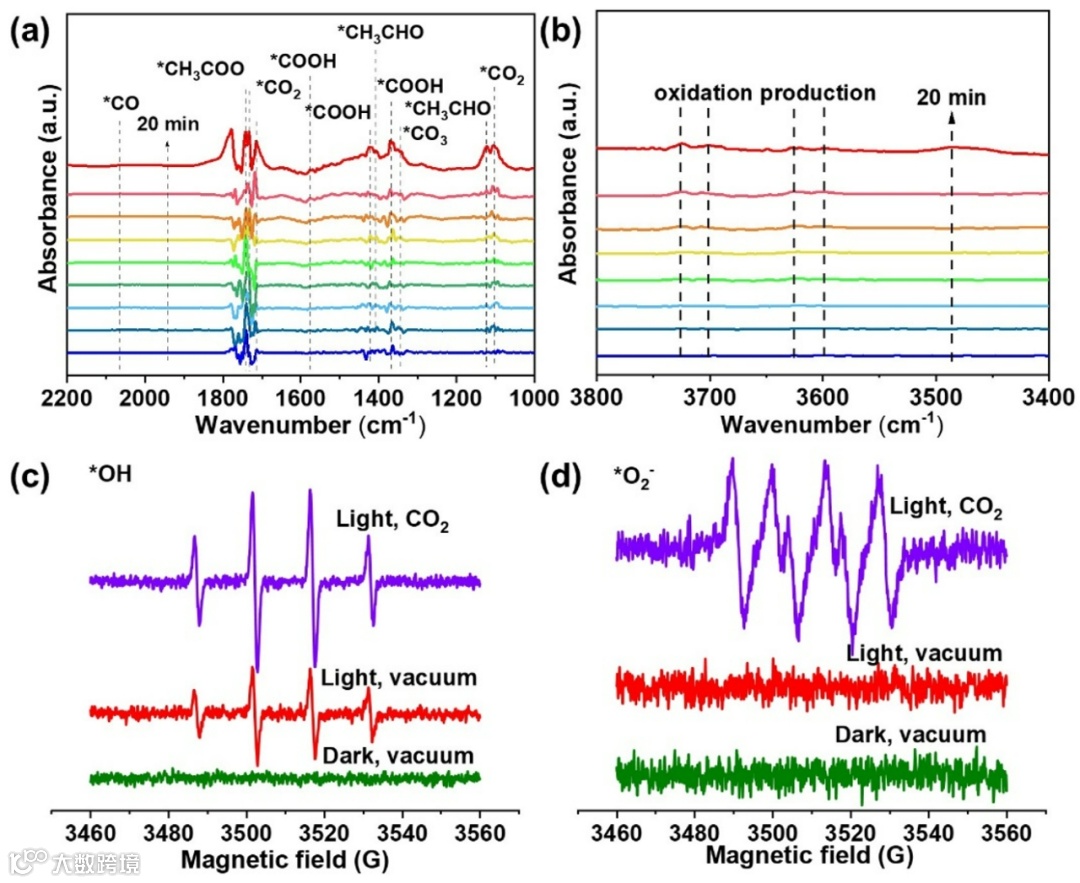

采用原位漫反射FTIR (DRFTIR)光谱检测CO2还原和CH3CHO氧化反应中间体(图6a)。在1105和1714 cm-1处的原位DRFTIR峰可归因于*CO2，它们是由活化的CO2被电子吸附(CO2 + e−→*CO2)而产生的。随后，在1575、1424和1370 cm-1处检测到*COOH的中间体，说明*CO2与H+和e-偶联到*COOH。值得注意的是，2067 cm−1的信号可以分配给Cu+-CO物种。这一过程可能是Cu2+/Cu+与CO相互作用后发生内部转化的结果，因此Cu-SASs还原端的反应路径为2(H+ + e-) + CO2→2H+ + e- + *CO2→1(H+ + e-) + *COOH→e-+ *CO→CO(解吸)。
从氧化的角度来看，在3600-3750 cm-1处同时观察到峰(图6b)。这些峰属于羟基(*OH)和超氧化物(*O2-)，它们是利用空穴氧化反应产生的。通过原位ESR技术对*OH和*O2产生的空穴进行了定量分析。这些活性氧被自旋捕获化学物质N, N二甲基吡咯啉N-氧化物(DMPO)捕获在DMF/TEOA/H2O中。如图6c所示，在黑暗条件下几乎没有观察到*OH的信号。光激发后，Cu-SASs/CPFs表面出现微弱的*OH信号。有趣的是，典型的四重奏峰强度(1:2:2:1)在CO2引入后显著增加，这归因于加速电子转移到CO2分子。更重要的是，当注入CO2分子时，观察到*O2-的信号(图6d)。在CH3CHO氧化过程中，*O2-促进酸的形成，如CH3COOH，而*OH和空穴导致过氧化。如图6a所示，在该光催化过程中可以观察到*CH3CHO(1407和1105 cm-1)和*CH3COOH(1741和1731 cm-1)的氧化中间体。证明了*CH3CHO和*CH3COOH是在Cu-SASs/CPFs上生成，支持了CH3CHO光催化氧化生成CH3COOH的过程为*O2-/*OH/h++ CH3CHO→CH3COOH。
图6 Cu-SASs/CPFs的催化中间体检测
综上所述，我们提出了一种新的策略，以Irving-Williams序列作为理想的指导方针来设计SASs。在邻菲罗啉基CPFs骨架上引入所需的3d金属离子(Mn2+、Fe3+、Co2+、Ni2+、Cu2+、Zn2+)制备metal-SASs/CPFs。TEM、ICP-OES和DFT表明，Cu-SASs/CPFs具有最高的稳定性和最快的电荷转移效率，与Irving-Williams序列相对应。HAADF-STEM和XAS证实了金属的单位点形态和M-2N-2O结构。Cu-SASs/CPFs表现出较高的光催化CO2-to-CO和CH3CHO-to-CH3COOH活性，远远超过其他metal-SASs/CPFs。系统的实验和理论计算表明，Cu-SASs/CPFs的最佳光催化性能来源于其在CO2光还原和CH3CHO光氧化过程中具有更高的稳定性、更快的电荷转移动力学。
