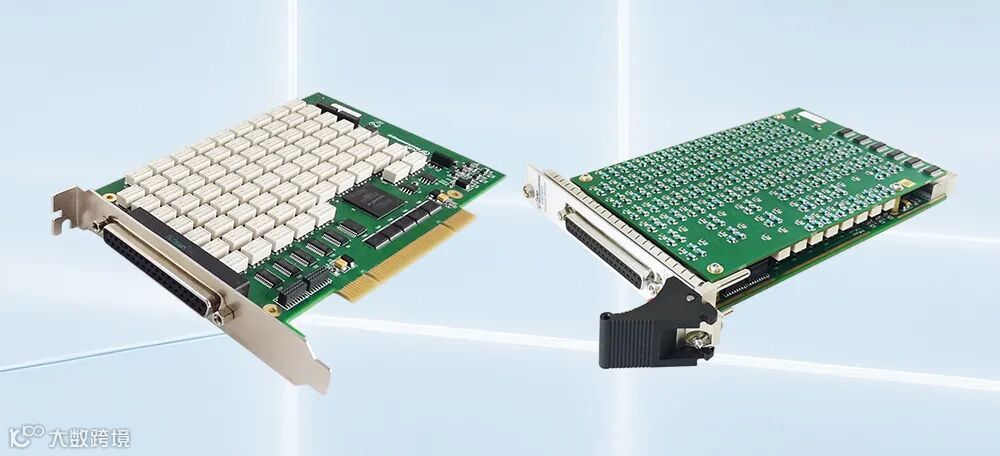

图片型号：PCI7011 PXI7012
701X 系列是基于 PCI/PXI 总线的可编程电阻卡，多种电阻范围可选，稳定性好；准确度低至 0.2%；分辨率设置精细，可低至 0.125Ω，适用于传感器仿真应用。
701X 系列高精度程控电阻模块具有高设置分辨率，出色的稳定性和准确度。通过使用自主创新的开关网络和软件校正技术，实现了可调范围内所有的电阻值都可设置，不会因为开关触点电阻或电阻器的阻值偏差而产生任何缺失值，所以这类模块对于要求高精度调节的传感器仿真应用来说是理想之选。并且模块还具有设置为开路或短路的功能，可用于模拟电缆系统故障的仿真。
板卡特性
总线类型PXI、PCI
操作系统：Win7，Win10，Win11
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
规格：
单电阻功率：0.5W
电阻精度： ±0.2%±分辨率 @校准时温度±10℃
电阻温漂：50ppm
配置方式：软件单点写入
配置模式： 无等待、先断开后闭合、先闭合后断开
配置时间：模式：无等待＜ms
配置时间：模式：先断开后连接，先连接后断开
与配置继电器数量有关
建立时间：开放于用户的电阻稳定时间
（默认为继电器的动作时间）
故障模拟功能：断开或短路电路（典型值<0.3Ω）
注：通道精度来源于电阻本身的精度、继电器接触电阻、通道内走线的阻值与温度偏移阻值之和。
板卡外形尺寸图
PXI：160mm(长)*100mm(宽)
PCI：163mm(长)*110mm(宽)

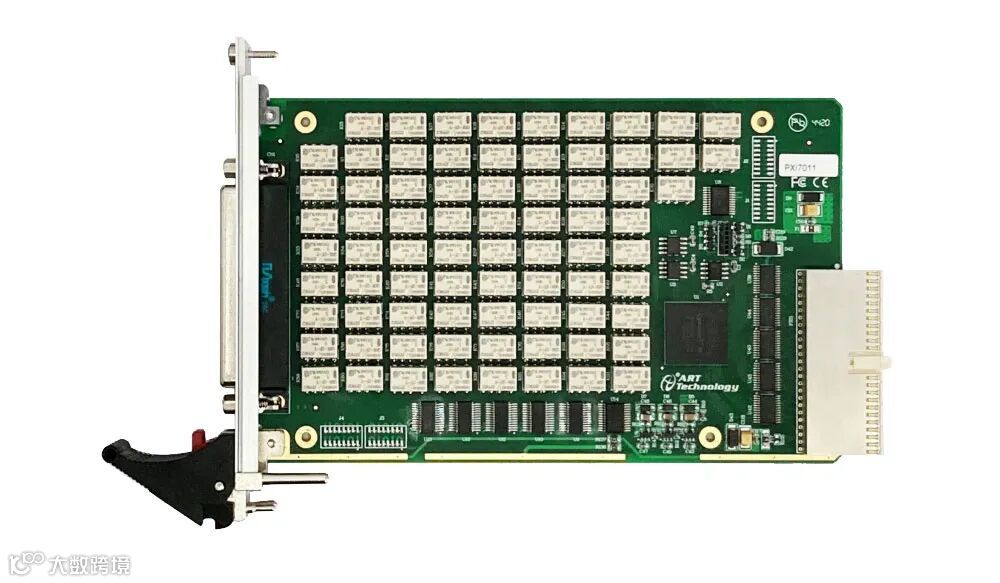

图片型号：PXI-7011/7013/7015/7017外形图
图片型号：PCI-7011/7013/7015/7017外形图

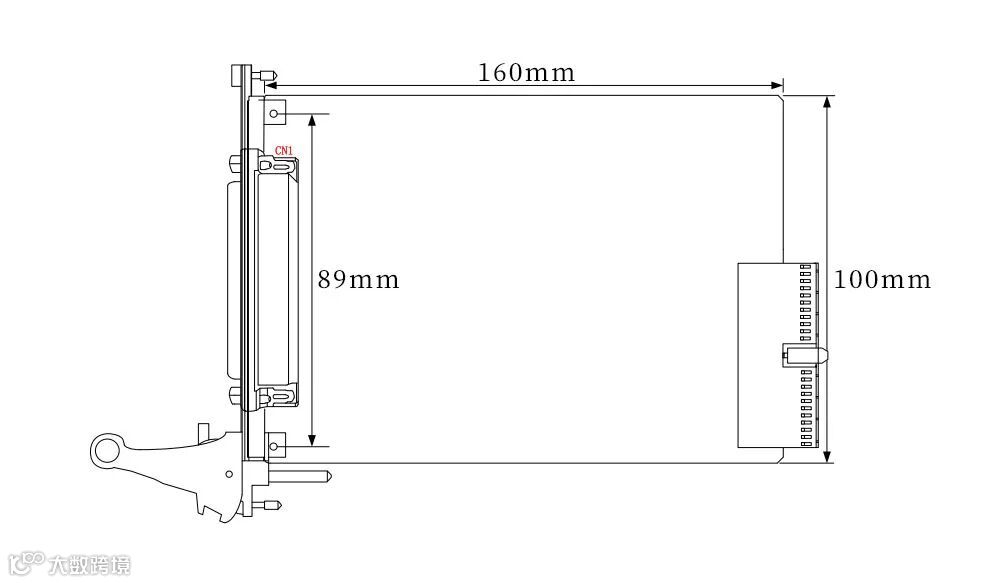

图片型号：PXI总线板卡尺寸图
图片型号：PCI总线板卡尺寸图
性能描述

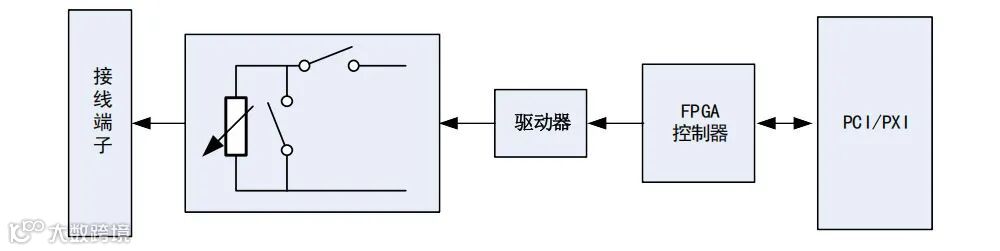

系统框图
701X 系统框图主要由继电器模块、电阻链模块、驱动器模块、FPGA 控制模块、PCI/PXI设备控制器等组成。
驱动器模块由于带载能力较强，可实现对继电器进行控制动作。
继电器模块由低接触阻值、高响应速率的继电器组成，切换电阻仅需要短时间的供电就可切换电阻的阻值，大量的节省了板卡的功耗。
精密电阻模块使用的是高精低温漂的电阻器，阻值精度高，温度特性好，工作温度范围宽，耐高温、抗潮湿、高稳定性、是一种新型优质的电子元件。
