南昌大学徐香兰/王翔-北化工孟浩ACS Catal.：CrOₓ改性Cu/Al₂O₃催化剂甲醇水蒸气重整反应性能提高机制及反应机理

邃瞳科学云

2025-04-21

导读：本研究采用简单的共浸渍法合成了系列Cu-y%CrOx/Al2O3催化剂，优选的Cu-7%CrOx/Al2O3催化剂在260 ℃、WHSVCH3OH = 14.6 h-1的反应条件下，具有优异的MSR反

第一作者：江丽芳、袁绍腾、马佳美

通讯作者：徐香兰、孟浩、王翔

通讯单位：南昌大学、北京化工大学、香港理工大学

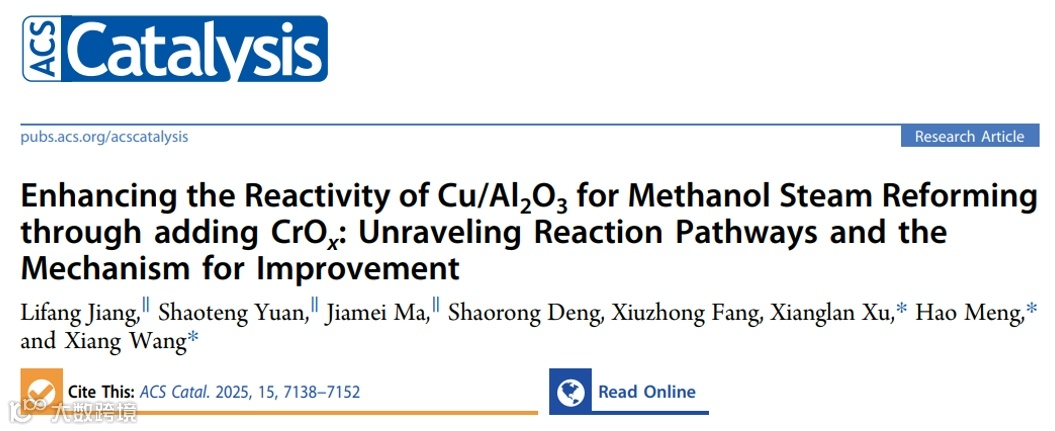

论文DOI：10.1021/acscatal.5c00438

全文速览

南昌大学徐香兰教授&王翔教授、北京化工大学/香港理工大学孟浩博士合作，采用简单的共浸渍法合成了系列Cu-y%CrO_x/Al₂O₃催化剂，优选的Cu-7%CrO_x/Al₂O₃催化剂在260 ℃、WHSV_CH3OH = 14.6 h^-1的反应条件下，表现出优异的MSR反应活性和较低的CO选择性。结构表征表明，CrO_x的存在显著提高了Cu分散度、调节了催化剂表面Cu⁰/Cu⁺比、引入了更丰富的表面活性氧中心，从而提高了MSR反应活性和降低了CO选择性。同时，该研究结合程序升温表面反应、原位红外、原位脉冲等实验揭示了MSR反应路径与CO的生成机制。

背景介绍

甲醇水蒸气重整（MSR）反应（CH₃OH + H₂O → CO₂ + 3H₂）是制取氢气的最有前景的方法之一。但MSR技术仍面临挑战，如CO含量过高会使质子交换膜燃料电池(PEMFC)中毒，以及催化剂的失活问题。开发高活性、低CO选择性和高稳定性的催化剂是当前的研究重点。深入理解Cu基催化剂上的MSR反应机理对于合理设计高效催化剂至关重要，但这一过程复杂且充满挑战。尽管已有大量研究对Cu基催化剂上的MSR反应机理进行了探讨，但仍存在一些未解决的问题：(1) 在HCOO*路径中，MSR反应的速控步骤是CH₃O*的脱氢还是HCOO*的转化？(2) HCHO作为可能中间体的贡献是什么？(3) 副产物CO是如何形成的？

本文亮点

1. 优异的催化活性：Cu-7%CrO_x/Al₂O₃催化剂在260 ℃、WHSV_CH3OH= 14.6 h^-1的反应条件下，甲醇转化率为93.2%，CO选择性为0.16%，产氢速率高达1142.7 mmol g_cat^-1 h^-1，展现出优异的催化活性和较低的CO选择性。

2. 催化剂构效关系：CrO_x的掺杂提高了Cu分散度、调节了Cu⁺/Cu⁰比、引入了更丰富的活性氧物种，从而促进了HCOO*的生成和转化以及CO的氧化过程，最终提高了MSR反应活性和降低了CO选择性。

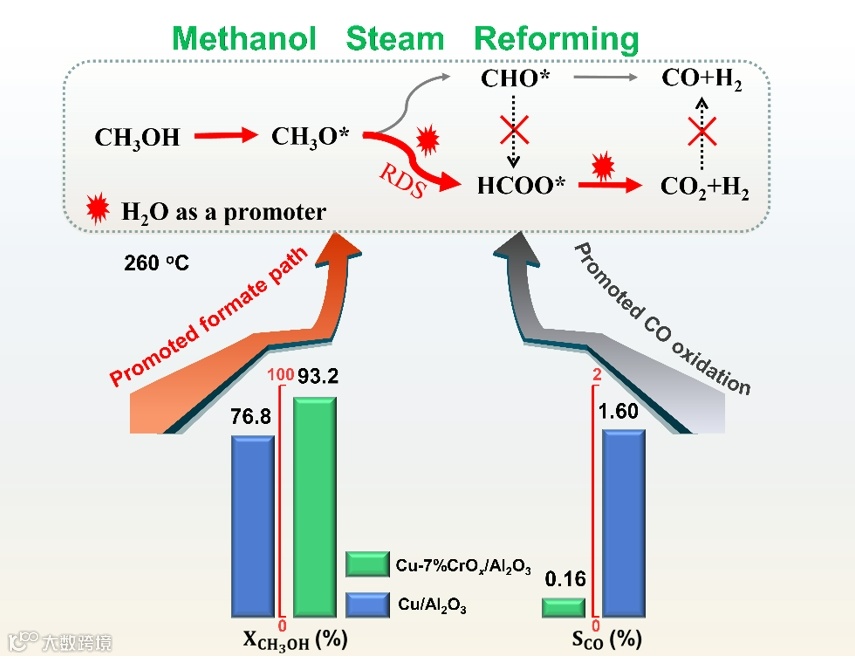

3. 催化剂反应机理：MSR反应主要通过HCOO*路径进行，即CH₃OH → CH₃O* → HCOO* → H₂ + CO₂。CH₃O*脱氢生成的少量HCHO容易解离，生成副产物CO而不是转化为HCOO*，即CH₃OH → CH₃O* → HCHO → H₂ + CO。

图文解析

1. 反应性能

MSR反应性能评估结果表明，CrO_x改性Cu/Al₂O₃催化剂显著提高了催化剂的MSR反应活性和降低了CO选择性。与分步浸渍法合成的Cu/7%CrO_x/Al₂O₃催化剂相比，Cu-7%CrO_x/Al₂O₃催化剂中Cu-CrO_x相互作用更强，MSR反应性能更优异。

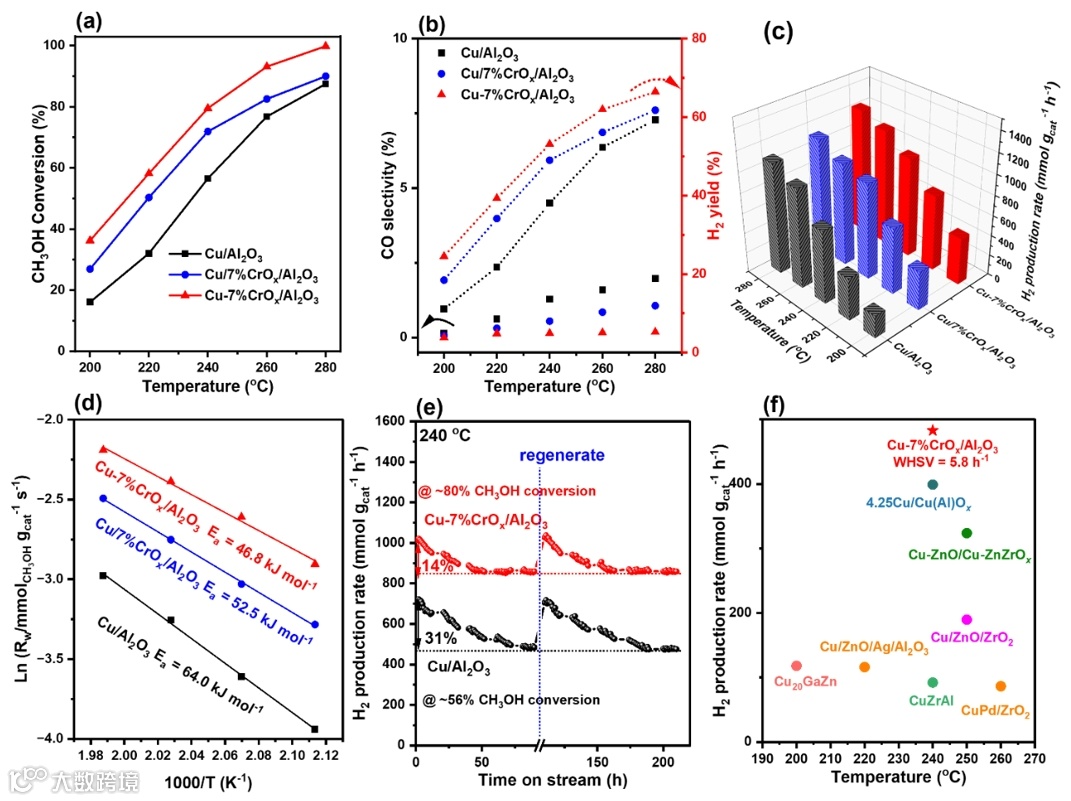

Figure 1. Reaction performance for the MSR reaction on various catalysts. (a) CH₃OH conversion, (b) CO selectivity and H₂ yield, (c) H₂production rate, (d) Arrhenius plots based on R_w, (e) H₂production rate against time on stream. Reaction conditions: 100 mg of catalyst, the mole ratio of H₂O/CH₃OH = 1.5, WHSV_CH3OH= 14.6 h^–1. (f) Comparison of the H₂ production rate with the state-of-the-art catalysts.

2. 构效关系

催化剂结构表征证明Cu-7%CrO_x/Al₂O₃催化剂具有最高的Cu分散度、Cu⁺/Cu⁰比值接近1和由表面Cr⁶⁺引入的更丰富的活性氧。这是Cu-7%CrO_x/Al₂O₃催化剂具有最高MSR反应活性和较低CO选择性的关键因素。

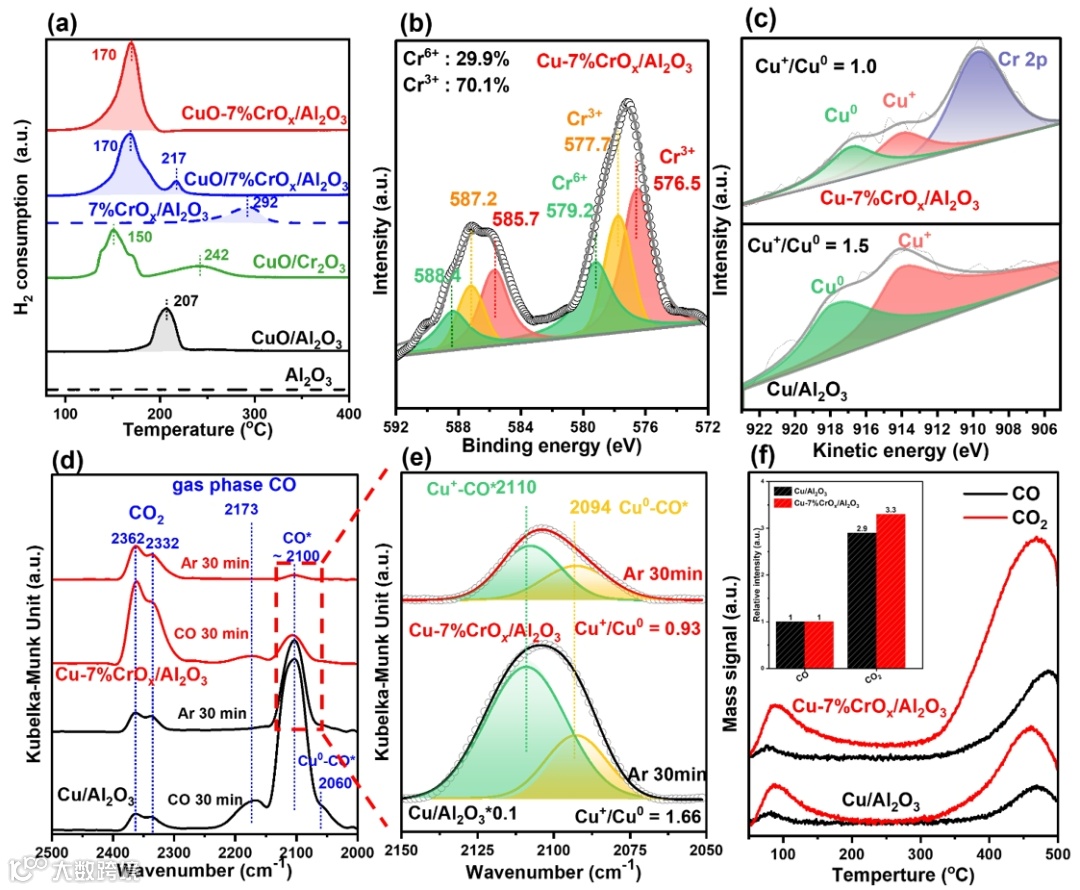

Figure 2. (a) H₂-TPR profiles, (b-c) The quasi in situ XPS spectra of Cr 2p and Cu LMM for the reduced catalysts, (d) In situ CO-DRIFTS spectra on the reduced catalysts with feeding 3% CO/He for 30 min followed by a high-purity Ar for 30 min at 35 °C. (e) The enlarged band at ~2100 cm^-1. (f) TPSR profiles in a high-purity He on the reduced catalysts pretreated with 10% CO/He at 50 °C and relative CO₂ amount normalized by CO signal.

3. 反应机理研究

通过原位红外和表面反应实验，确定了Cu-7%CrO_x/Al₂O₃催化剂上MSR反应的两个路径。路径I：CH₃OH→ CH₃O* → HCOO* → H₂ + CO₂；路径II：CH₃OH → CH₃O* → HCHO → H₂ + CO。MSR反应中路径I占主导地位，其中CH₃O*转化为HCOO*是速决步。路径II对反应温度低于300 ℃的MSR反应的贡献不显著，是副产物CO产生的路径。此外，H₂O促进了CH₃O*转化为HCOO*和HCOO*生成H₂和CO₂的步骤。CrO_x的掺杂显著促进了CH₃O*和HCOO*的转化，使Cu-7%CrO_x/Al₂O₃催化剂具有更优异的MSR反应活性。

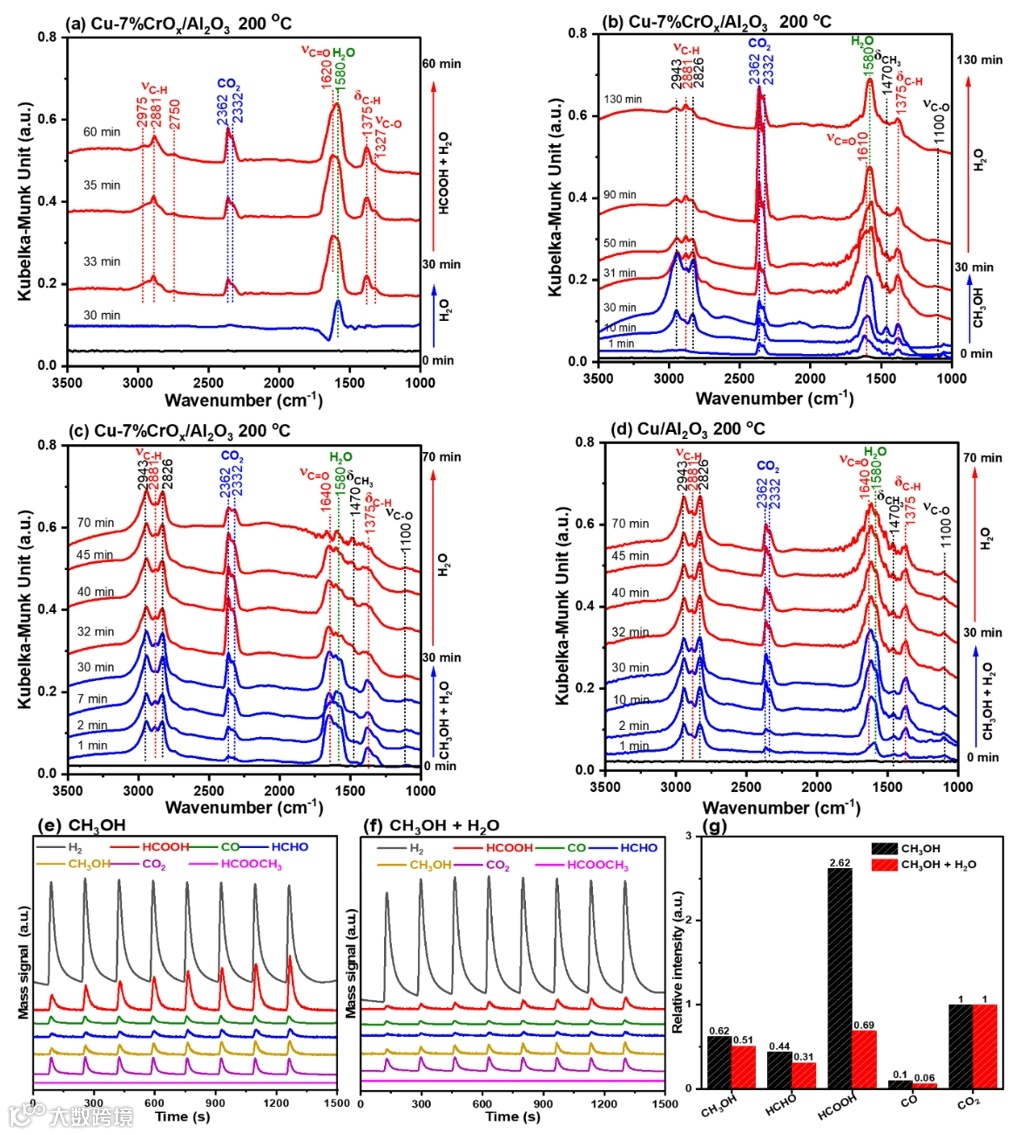

Figure 3. (a-c) In situ DRIFTS experiments on Cu-7%CrO_x/Al₂O₃ under different reactants feed conditions: (a) H₂O (1-30 min) followed by HCOOH/H₂O (30-60 min) at 200 °C, (b) CH₃OH (1-30 min) followed by H₂O (30-130 min) at 200 °C, and (c) CH₃OH/H₂O (1-30 min) followed by H₂O (30-70 min) at 200 °C. (d) In situ DRIFTS experiments on Cu/Al₂O₃: CH₃OH/H₂O (1-30 min) followed by H₂O (30-70 min) at 200 °C. (e-f) MS signals for the pulse experiments of CH₃OH and CH₃OH/H₂O (1:1.5) on Cu-7%CrO_x/Al₂O₃ at 220 °C, respectively. (g) Relative intensity of the reaction intermediates normalized by CO₂ signal, based on the results of (e) and (f).

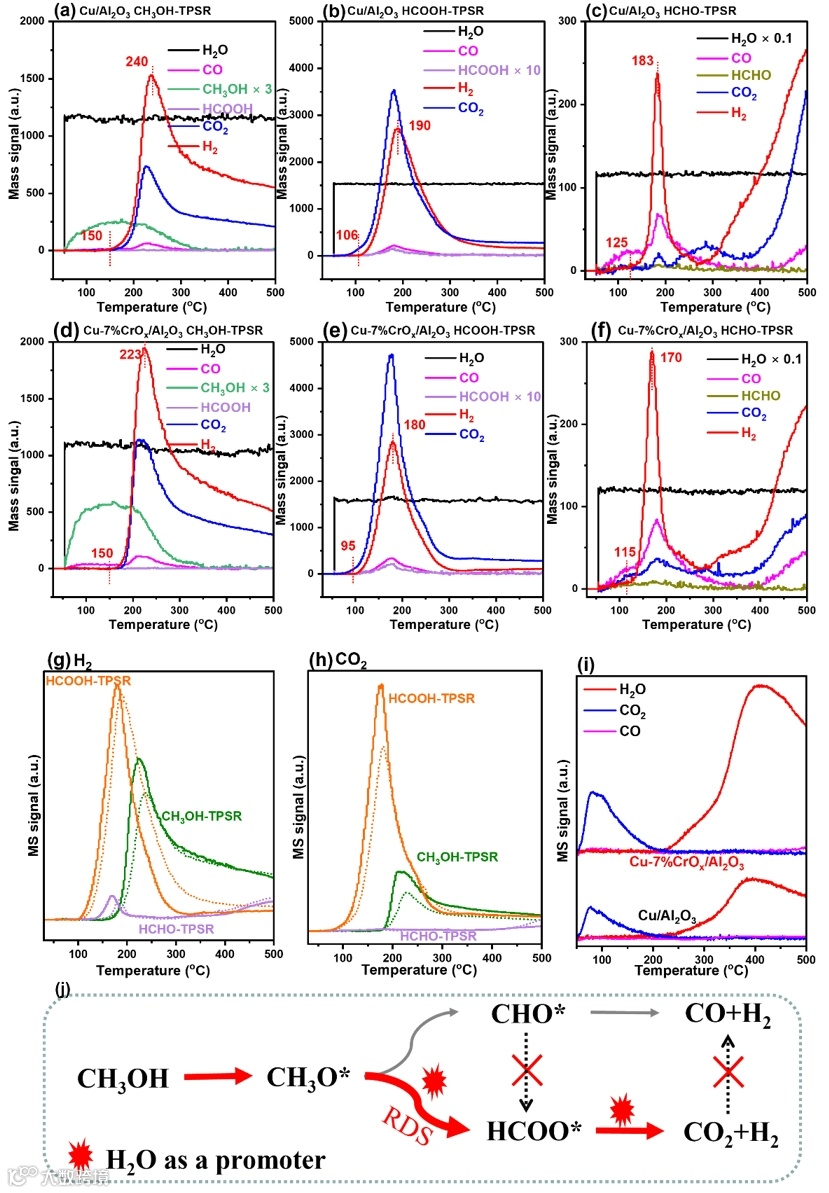

Figure 4. TPSR-MS profiles in the presence of steam on the catalysts pretreated with a CH₃OH, HCOOH or HCHO flow via bubbling Ar in the corresponding liquids at 50 °C for 30 min: (a-c) on Cu/Al₂O₃, (d-f) on Cu-7%CrO_x/Al₂O₃, and (g, h) comparisons of H₂ and CO₂ signals on the two catalysts (the dotted lines: Cu/Al₂O₃; the solid lines: Cu-7%CrO_x/Al₂O₃). (i) TPSR-MS profiles in a 10% H₂/Ar flow on the catalysts pretreated with a pure CO₂ flow at 50 °C. (j) Schematic illustration of the MSR reaction pathways.

总结与展望

甲醇水蒸气重整制氢催化剂研究受到以下因素的制约：一是终端应用（PEMFC）对产物中CO浓度的严格要求，二是对低温条件下高效稳定运行的需求。本研究表明，催化剂的活性位点数目及其Cu⁰/Cu⁺比值是影响MSR反应活性的关键因素，而丰富的氧化还原中心对降低CO选择性具有重要作用。适中强度的氧化还原中心可有效促进CO的氧化过程，但过强的氧化能力会导致H₂部分氧化生成H₂O，从而降低H₂的收率。因此，选择适中强度的氧化还原中心至关重要。本研究为深入理解MSR反应路径提供了重要的理论依据，为开发高效铜基催化剂提供了有益指导。

参考文献

(1) Ma, J.; Mao, L.; Du, H.; Zhong, J.; Jiang, L.; Liu, X.; Xu, J.; Xu, X.; Fang, X.; Wang, X., Tracking the critical roles of Cu⁺ and Cu⁰sites and the optimal Cu⁺/Cu⁰ ratio for CH₃OH steam reforming (MTSR) to manufacture H₂. Chem. Eng. J. 2024, 496, 154195.

(2) Li, D.; Xu, F.; Tang, X.; Dai, S.; Pu, T.; Liu, X.; Tian, P.; Xuan, F.; Xu, Z.; Wachs, I. E.; Zhu, M., Induced activation of the commercial Cu/ZnO/Al₂O₃ catalyst for the steam reforming of methanol. Nat. Catal. 2022, 5 (2), 99-108.

(3) Meng, H.; Yang, Y.; Shen, T.; Yin, Z.; Wang, L.; Liu, W.; Yin, P.; Ren, Z.; Zheng, L.; Zhang, J.; Xiao, F.-S.; Wei, M., Designing Cu⁰−Cu⁺dual sites for improved C−H bond fracture towards methanol steam reforming. Nat. Commun. 2023,14 (1), 7980.
