高熵合金（HEA）具有独特的热稳定性和电子特性，在电催化反应中具有多种应用的巨大潜力。HEA的纳米尺寸对其催化性能也有重大影响。然而，精确控制纳米尺寸及合成小尺寸的HEA纳米材料仍然是一个挑战，尤其是对于超小的HEA纳米颗粒。
首先，作者通过计算尺寸对于HEA电子结构的影响，以及参与典型电催化过程的关键中间体的吸附能（HER、CO2RR、NO3RR）。作者选择5种具有较高本征活性的元素（PtRuPdCoNi）构成的高熵合金催化剂进行理论建模和计算。其中，铂（Pt）作为催化氢气析出反应（HER）和氧气还原反应（ORR）的主要活性位点。此外，钌（Ru）和钯（Pd）的相似晶体结构，在保持与Pt相关的原始原子排列方面起着至关重要的作用。电负性的差异有助于优化合金的电子结构，导致Pt的d带中心明显下移。PtRuPdCoNi中d带中心下移减少了氢吸附键，促进了H+吸附和H2释放，增强了析氢反应的活性。

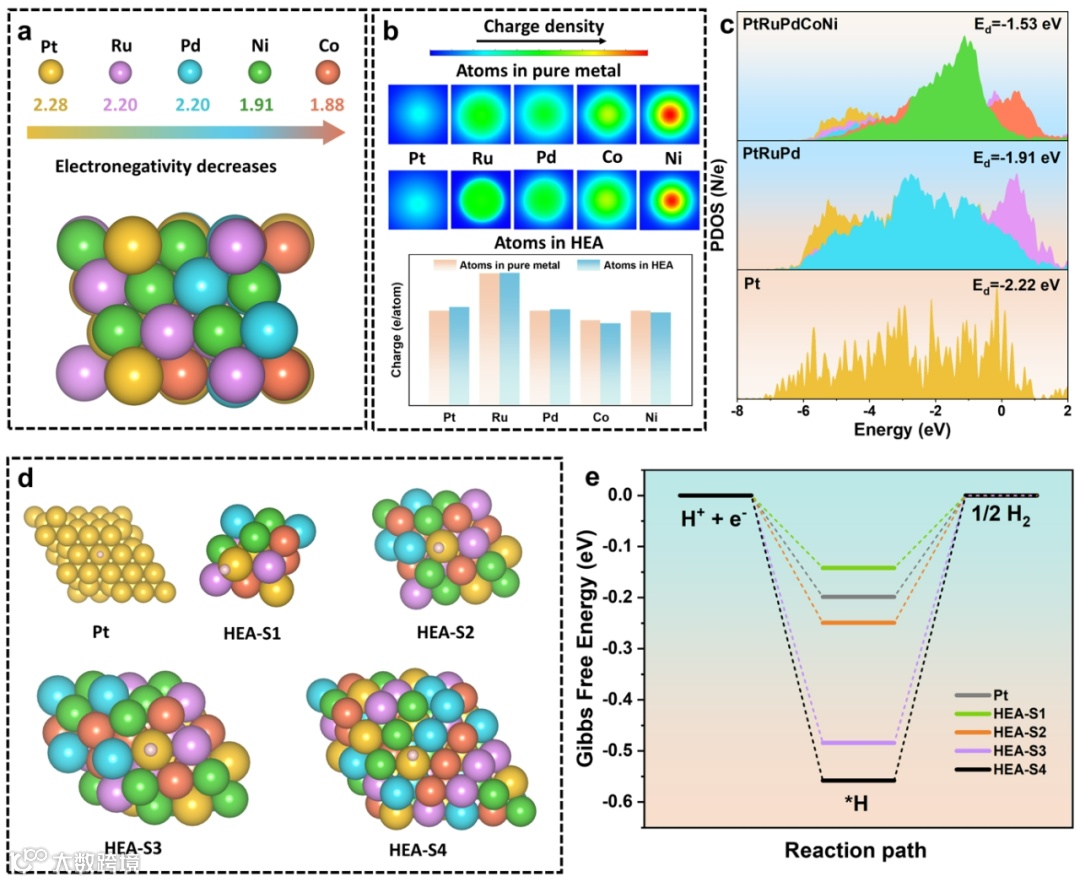

图1. 小尺寸高熵纳米合金材料的理论计算模型。
作者利用金属有机框架（MOF）和聚合物纤维的限域效应，成功合成尺寸可调的小尺寸高熵纳米合金，实验室条件下可一次性制备约400 cm2的HEA催化剂。场发射扫描电子显微镜显示，直径约700 nm的纳米纤维形成三维交联的网络结构，同时观察到多孔纤维内的纳米颗粒。HEA纳米颗粒均匀限域在碳载体上，纳米颗粒的平均直径为1.7、2.3、3.0和3.9 nm。球差电镜进一步验证了HEA均匀地锚定在碳纤维中，且具有清晰可见的晶格条纹，揭示了2.3 Å的单晶间距。HEA-1.7样品具有（111）取向和面心立方（fcc）结构，并且Pt、Ru、Pd、Co和Ni元素在单个HEA-1.7纳米颗粒内均匀分布。

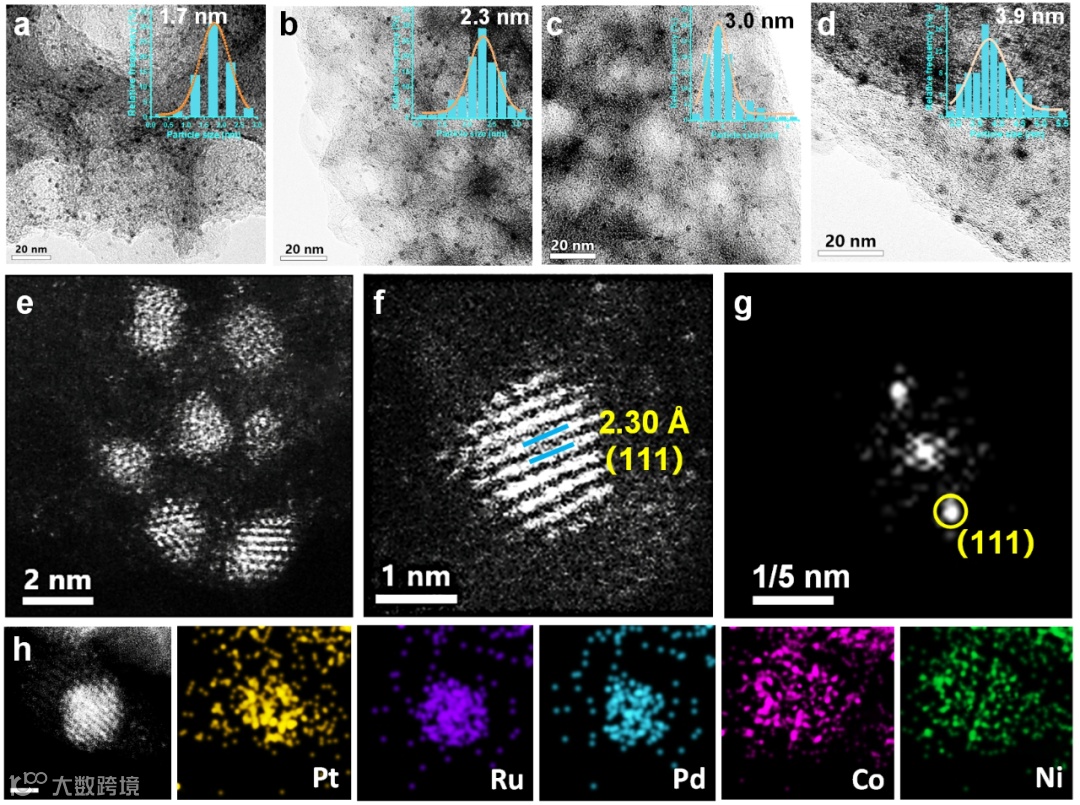

图2. 高熵纳米合金材料的球差电镜表征。
利用X射线吸收光谱（XAS）表征了HEA-1.7中五种元素的配位结构。这五种金属的近边吸收曲线位于金属单质和氧化物之间，表明它们同时具有零价态和氧化态。与Pt箔比较时，HEA-Pt的近边特征与Pt箔紧密一致，揭示了Pt原子上的电子积累。此外，Ru和Pd主要表现出零价态。扩展X射线吸收光谱的傅里叶变换（FT-EXAFS）进一步研究了HEA中五种金属元素的局部配位排列。Pt在2.2 Å和2.7 Å处有两个突出峰，表示Pt-M基体内的金属-金属配位，其他四种元素也观察到类似的配位结构。第一个壳层的曲线表明，所有五种金属的距离和振幅几乎相同，表明它们具有一致的局部原子结构，并完全随机混合分布在HEA基体中。

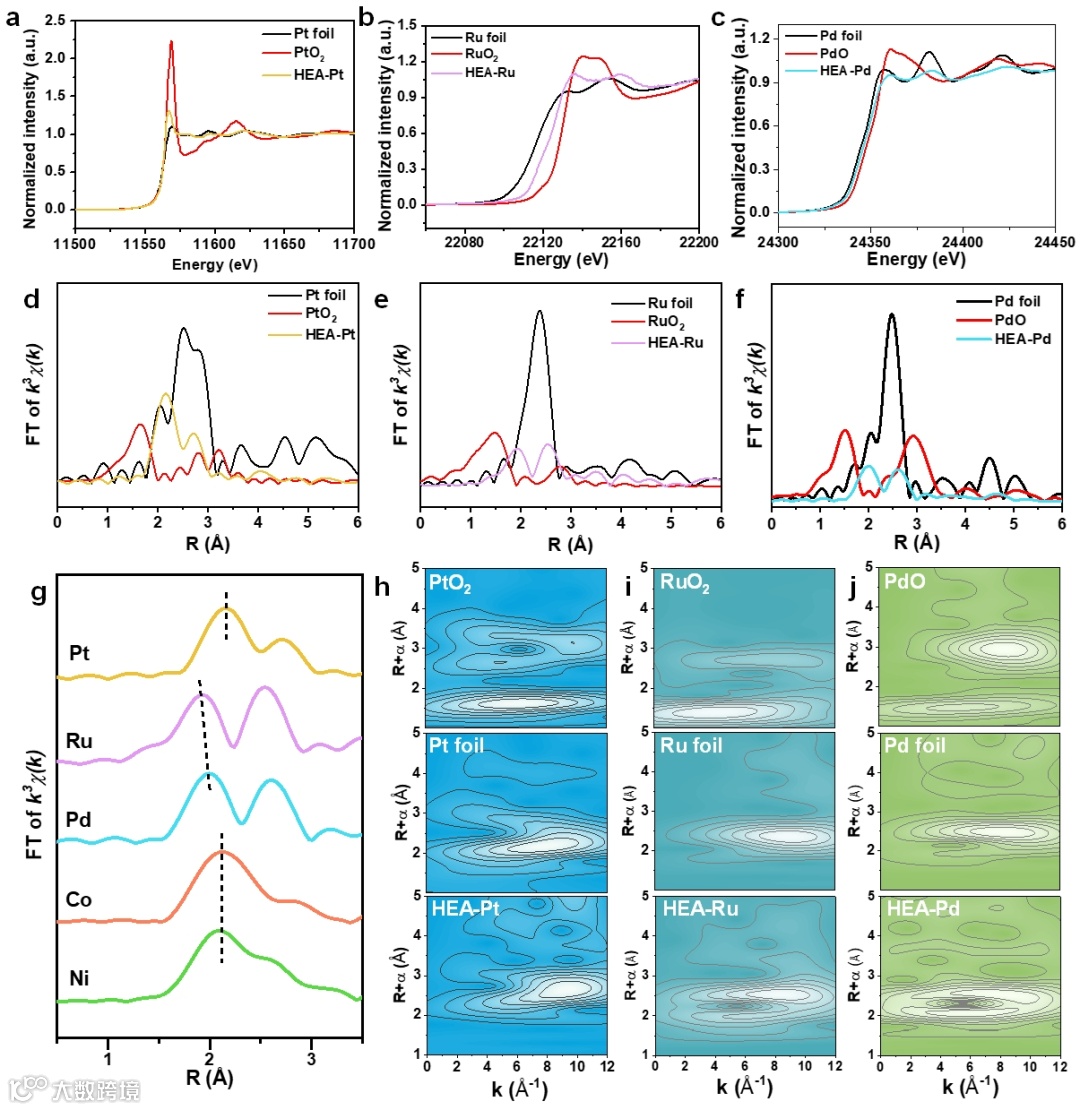

图3. 高熵纳米合金材料的同步辐射表征。
作者随后研究了HEA尺寸对其催化性能的影响。HEA-1.7表现出最佳的HER性能，只需16 mV过电位就能达到10 mA cm-2的电流密度，比其他尺寸的HEA低20 mV以上。这些实验观察与DFT计算结果一致，表明HEA-1.7具有最佳的*H吸附能，从而增强了其HER活性。此外，HEA-1.7拥有最高的质量活性，表明其有更多的暴露活性位点和更高的金属利用效率。Nyquist图显示，与其他催化剂相比，HEA-1.7的HER动力学最快。较小的HEA NPs具有较低的功函，从而促进电子从电催化剂表面转移到反应中间体，加快HER的整体反应动力学。通过计时电位法（CP）在10、50和100 mA cm-2的电流密度下进一步评估HER稳定性。HEA-1.7在连续运行300小时期间没有显示出明显的衰减，表明这些高熵纳米粒子具有较好的结构稳定性。

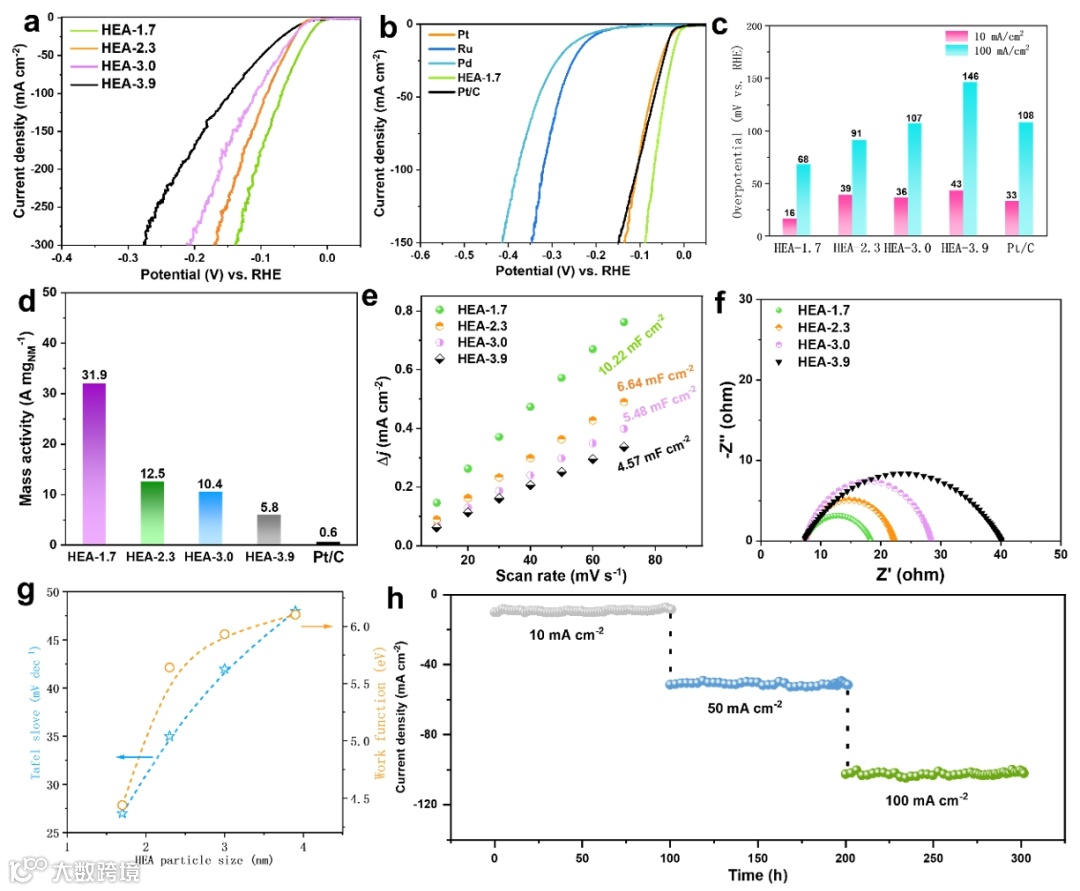

图4. 高熵纳米合金材料的电催化HER性能测试。
作者进一步在0.1 M HClO4中测试的四种尺寸HEA的ORR性能，最小尺寸的HEA-1.7展现出1.00 V的最高起始电位（Eonset）和0.89 V的半波电位（E1/2），优于Pt（Eonset= 0.95 V，E1/2= 0.85 V）和Pt/C（Eonset= 1.01 V，E1/2= 0.86 V）。此外，HEA-1.7的质量活性在0.9 V vs RHE时高达6.0 A mgNM-1，比Pt/C催化剂（0.1 A mgNM-1）高60倍。HEA-1.7的较低塔菲尔斜率60.2 mV dec-1进一步证实了其优异的动力学反应。DFT理论计算结果表明，最小尺寸的HEA-S1在形成*OOH时具有最低的吉布斯自由能，显著提高了ORR效率，凸显了HEA尺寸在催化性能中的关键作用。

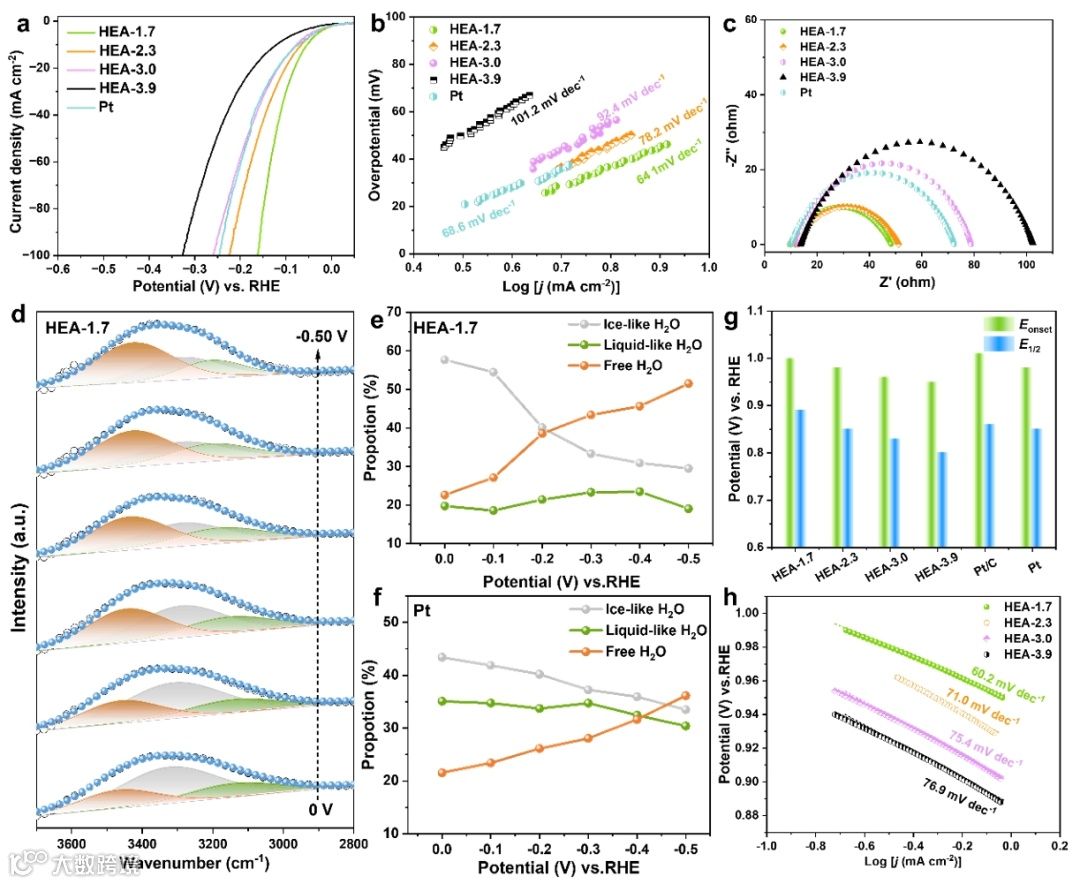

图 5. 高熵纳米合金材料的电催化ORR性能测试。
总之，本研究揭示了高熵合金（HEA）在多种电催化反应中的尺寸效应。通过理论计算和实验验证，发现HEA的尺寸对其催化性能有显著影响。作者成功制备了一系列直径从1.7 nm到3.9 nm的超小尺寸，且尺寸可调的高熵纳米合金粒子，其中1.7 nm尺寸的HEA在氢气析出反应（HER）和氧气还原反应（ORR）中表现出优异的性能和稳定性。这一发现为开发高效电催化剂提供了新的思路，有望推动超小尺寸、成分和尺寸可调的HEA催化剂的发展。
该成果以“Size-Adjustable High-Entropy Alloy Nanoparticles as an Efficient Platform for Electrocatalysis”为题，发表在《Angewandte Chemie International Edition》上，蔡慧珠，杨恒攀为共同第一作者，何传新教授为通讯作者。
何传新教授团队长期招聘电催化与计算化学等方向的博士后与青年教师，待遇优厚。申请人可将个人简历、反映本人学术水平的代表性成果等文档发送至hecx@szu.edu.cn，何老师，或hpyang@szu.edu.cn，杨老师。
欢迎关注我们，订阅更多最新消息
“邃瞳科学云”推出专业的自然科学直播服务啦！不仅直播团队专业，直播画面出色，而且传播渠道多，宣传效果佳。
“邃瞳科学云"平台正在收集、整理各类学术会议信息，欢迎学会、期刊、会议组织方择优在邃瞳平台上进行线上直播，希望藉此帮助广大科研人员跨越时空的限制，实现自由、畅通地交流互动。欢迎老师同学们提供会议信息（会有礼品赠送），学会、期刊、会议组织方商谈合作，均请联系18612651915（微信同）。
投稿、荐稿、爆料：Editor@scisight.cn
邃瞳科学云
