中科大曾杰团队JACS: 空间分辨的原位单颗粒成像揭示氢氧化镍中特定位点掺杂铁对水氧化的作用

邃瞳科学云

2025-04-03

导读：本文利用空间分辨的原位单颗粒成像技术，揭示了NiFe基氢氧化物单晶片的边缘位点在OER中的关键作用。

第一作者：魏杰，朱静，金融

通讯作者：刘彦副研究员，曾杰教授

通讯单位：中国科学技术大学

论文DOI：10.1021/jacs.5c00438

全文速览

由可再生电力驱动的电解水技术受到动力学缓慢的析氧反应（OER）的限制。NiFe基氢氧化物被认为是具有前景的非贵金属OER电催化剂，但需要深入理解特定位点铁掺杂的作用。本文中，我们利用空间分辨的原位单颗粒成像技术，明晰了单晶NiFe基氢氧化物边缘位点在OER中的关键作用。我们通过调控沉积电位分别将Fe掺杂在二维（2D）Ni LDH单晶的边缘或平面位点。空间分辨的扫描电化学显微成像结果表明，Fe掺杂的边缘位点主导了OER活性。单颗粒的原位拉曼光谱成像技术监测了边缘和平面位点的演变，揭示了Fe的掺入减缓了Ni的氧化。此外，空间分辨的¹⁸O同位素标记实验表明，Fe掺杂阻碍了Ni LDH与电解液之间的氧交换，导致部分活性位点从Ni转变为Fe。结合理论计算，Fe掺杂边缘位点的Fe-O_bridge-Ni位点促进了Ni LDH的OER活性，而Fe掺入平面位点诱导形成的O_hollow（NiNiFe）位点不利于OER的发生。这项工作为理解单颗粒水平上的特定位点提供了直接的光谱证据，并为合理设计高效电催化剂提供了新的思路。

背景介绍

随着清洁能源存储与转换需求的日益增长，以可再生电能驱动的电催化技术，尤其是电解水制氢，近年来受到广泛关注。然而，阳极四电子转移的析氧反应（OER）动力学缓慢，降低了整体的能量存储与转换效率。Ni基氢氧化物因其独特的层状结构和丰富的活性位点被视为极具潜力的非贵金属OER电催化剂。大量研究表明，在Ni基氢氧化物中引入微量Fe可显著提升OER性能。研究人员通过原位表征技术致力于研究构效关系和内在的反应机制。然而，大部分原位技术获取的是所有活性位点的平均信息，难以解析单个纳米颗粒上特定位点的构效关系。因此，掺杂在特定位点的Fe原子对OER性能的影响机制仍存在争议，亟需在单颗粒尺度进行深入阐释。

本文亮点

本文利用空间分辨的原位单颗粒成像技术，揭示了NiFe基氢氧化物单晶片的边缘位点在OER中的关键作用。我们以结构明确的二维Ni LDH为模型催化剂，发现不同电位下Fe会选择性地掺杂到Ni LDH的边缘或平面位点。空间分辨的扫描电化学显微成像（SECCM）结果表明Fe掺杂的边缘位点主导了OER活性。单颗粒原位拉曼光谱显示，边缘位点上Fe的掺入抑制了Ni的氧化。空间分辨的¹⁸O同位素标记实验表明，边缘位点上Fe的引入阻碍了Ni³⁺-O的氧交换，导致OER过程中部分活性位点从Ni转移到Fe。结合理论计算，边缘Fe掺杂形成的Fe-O_bridge-Ni位点有利于提升Ni LDH的OER活性，而Fe掺入平面形成的O_hollow（NiNiFe）位点不利于OER的进行。

图文解析

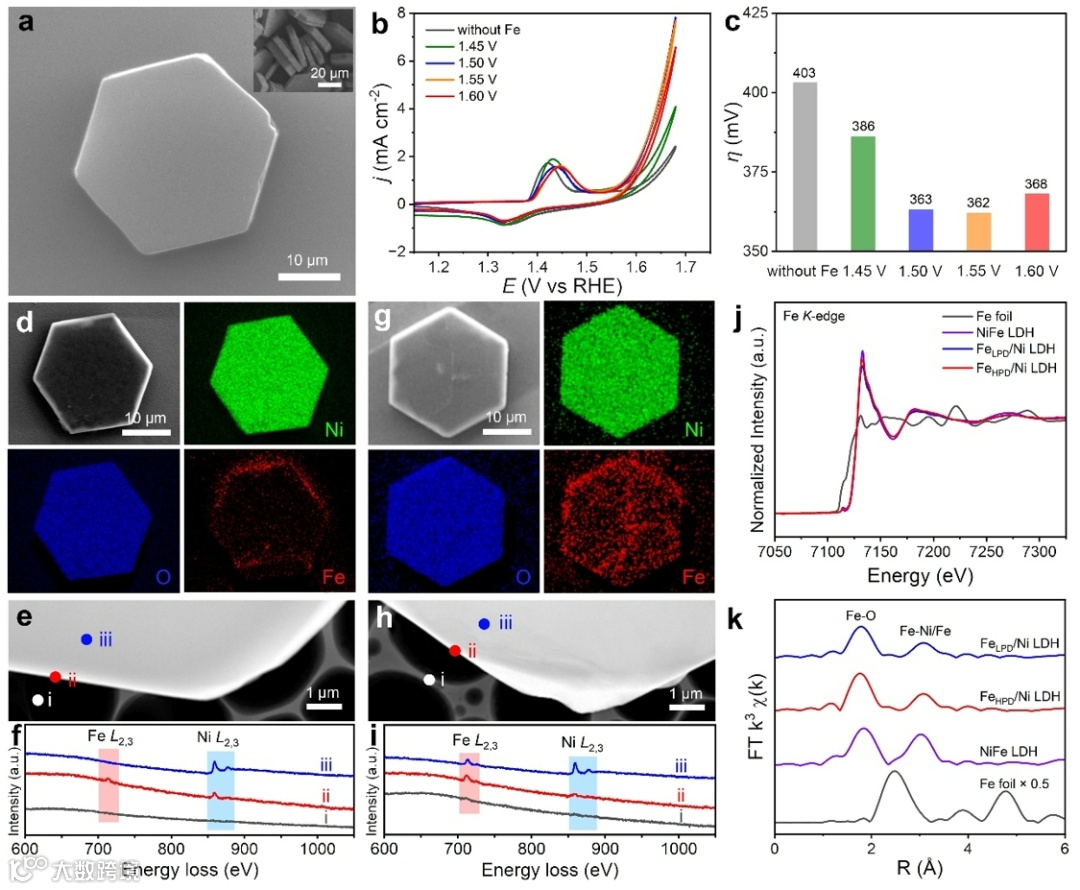

图1. Fe-doped Ni LDH样品的结构表征和OER活性测试。

要点1：通过在含有Fe³⁺的1.0 M KOH溶液中对Ni LDH单晶进行电化学沉积处理，低电位下（1.50 V）Fe主要富集在边缘位（记作Fe_LPD/Ni LDH），而高电位下（1.60 V）Fe同时分布于边缘和平面（记作Fe_HPD/Ni LDH）。电化学测试结果表明，Fe_LPD/Ni LDH与Fe_HPD/Ni LDH的OER活性相当，说明富集在边缘位的Fe对OER活性提升起主导作用。

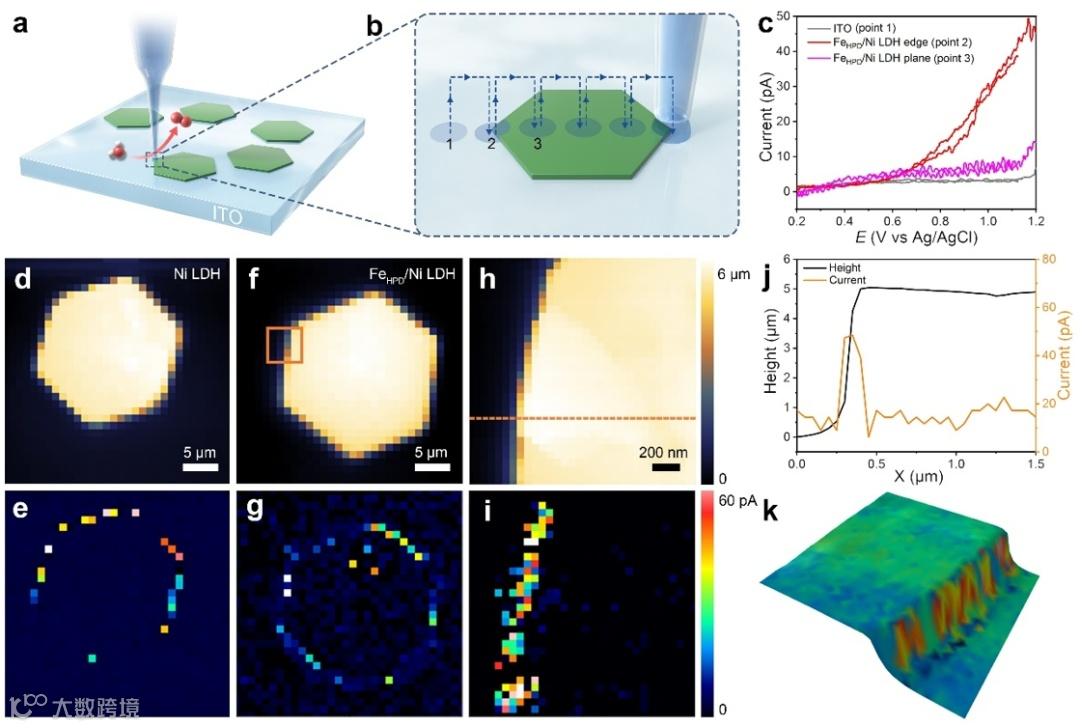

图2. 单颗粒样品上活性位点的SECCM研究。

要点2. 采用SECCM对单颗粒表面位点进行活性测试。对比原始Ni LDH和Fe_HPD/Ni LDH的局部电流密度分布图，发现边缘位掺杂Fe后显著提升了Ni LDH基底的OER活性。进一步研究发现Fe_HPD/Ni LDH边缘位点的电流显著高于平面位点，说明相比于平面位点，边缘位点的Fe具有更高的OER活性。线扫结果和三维表面扫描结果也进一步证明，在OER过程中，Fe_HPD/Ni LDH颗粒边缘位点的Fe表现出高活性，而平面位点的Fe是相对惰性的。

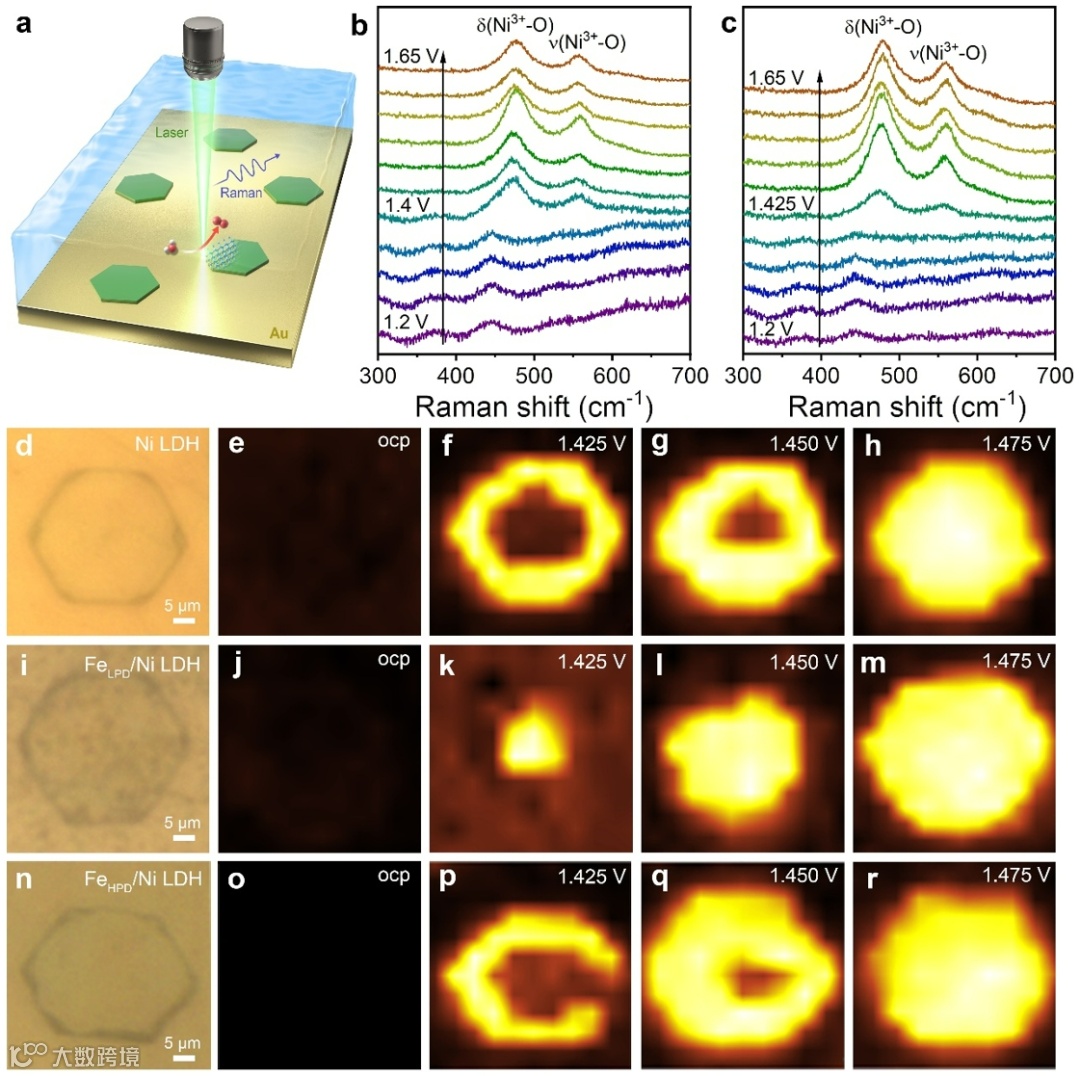

图3. 单颗粒的空间分辨原位拉曼光谱成像。

要点3. 为了监测OER过程中单颗粒表面位点的演变，我们使用了空间分辨原位拉曼光谱。对于原始Ni LDH的边缘和平面位点，随着施加电位的增加，逐渐出现NiOOH的E_g弯曲振动（δ(Ni³⁺-O)）和A_1g拉伸振动（ν(Ni³⁺-O)）。原始Ni LDH的边缘位优先被氧化成NiOOH。对于Fe富集在边缘位点的Fe_LPD/Ni LDH，Ni的氧化从平面位点开始，表明边缘位点的Fe掺入阻碍了Ni在边缘位点的氧化。

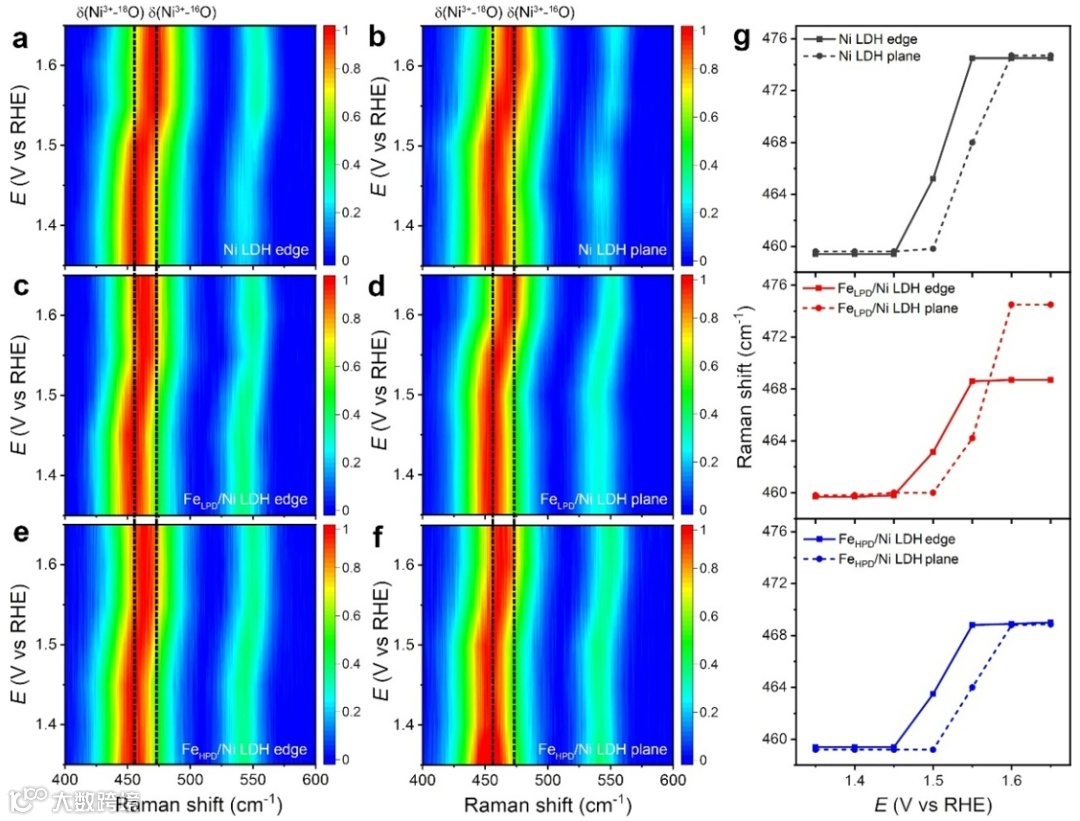

图4. 同位素氧交换原位拉曼实验

要点4. 为了探究不同位点在OER过程中的作用，我们进一步对Ni LDH、Fe_LPD/Ni LDH和Fe_HPD/Ni LDH在不同位点进行了同位素氧交换的原位拉曼测试。我们将这些样品中的氧原子标记为¹⁸O。随后，电解液被迅速替换为KOH-H₂¹⁶O溶液。随着电位增加，Ni LDH边缘和平面位点的δ(Ni³⁺-¹⁸O)峰最终恢复到δ(Ni³⁺-¹⁶O)，证明Ni LDH边缘和平面位点的¹⁸O可以与电解液中的¹⁶O原子完全交换。对于Fe_LPD/Ni LDH和Fe_HPD/Ni LDH的边缘位点，δ(Ni³⁺-O)峰不能完全恢复，这说明晶格氧原子仅与电解液发生了部分交换，表明Ni³⁺-O的氧交换受阻，导致OER过程中部分活性位点从Ni转变为Fe。

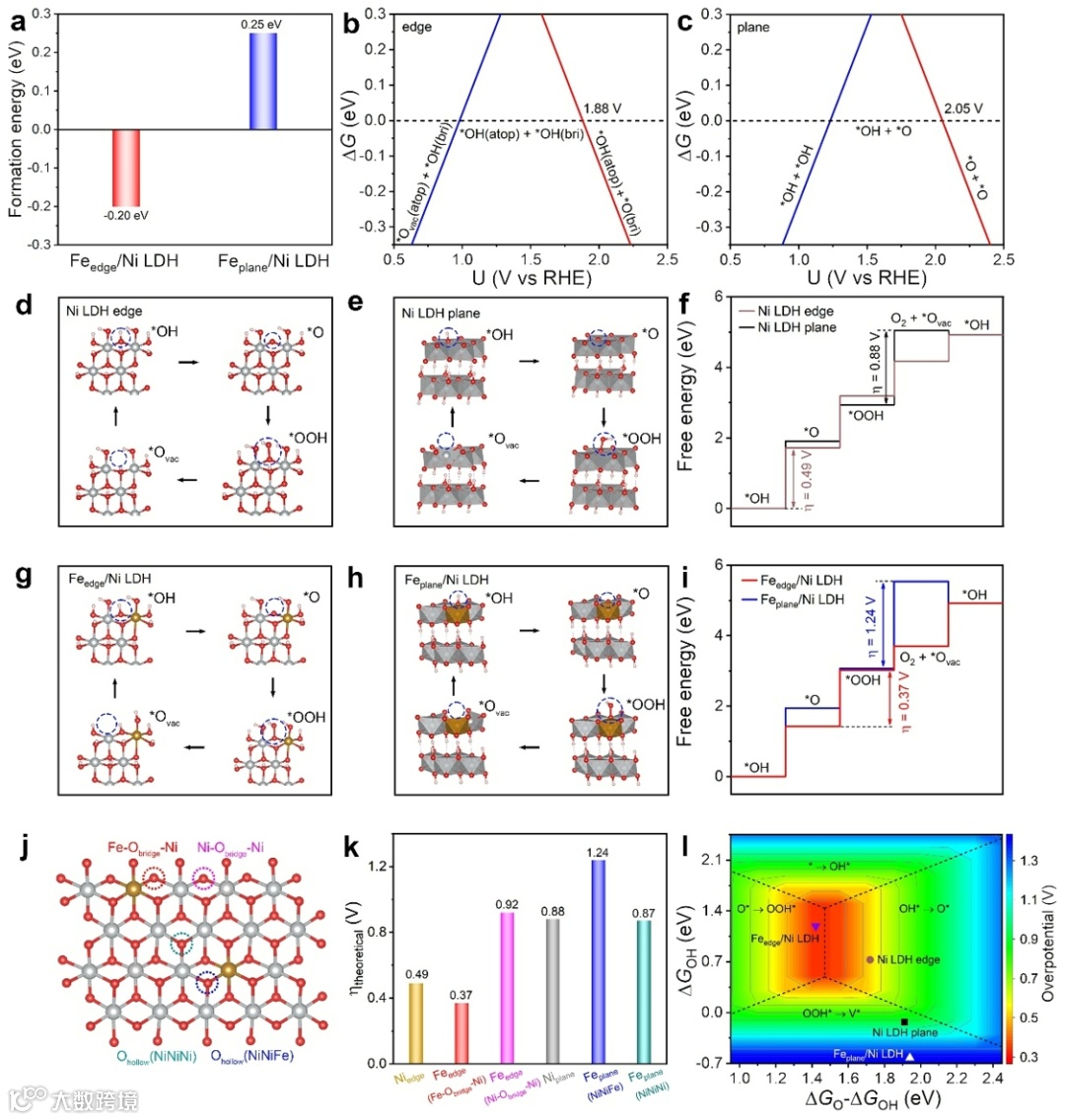

图5. 理论计算

要点5. 为了从理论上理解Fe掺入对OER的影响，我们进行了DFT计算。Fe在NiOOH边缘位点掺杂的形成能低于平面位点，表明Fe原子更倾向于掺入边缘位点。DFT理论计算结果表明，Fe掺入边缘位点稳定了O中间体，决速步（*O→*OOH）的过电位显著降低至0.37 V。相比之下，Fe在平面位点的掺入导致决速步（*OOH→*O_vac）所需的过电位为1.24 V。基于OH-OOH比例关系构建的2D活性火山图中Fe_edge/Ni LDH的数据点位于Sabatier型火山图的顶部附近，表明了Fe_edge/Ni LDH的活性最高，阐明了边缘位点掺入的Fe原子对Ni LDH活性的主要贡献。

总结与展望

在本工作中，我们采用空间分辨的单颗粒成像技术揭示了单晶NiFe基氢氧化物边缘位点在OER中的关键作用。我们通过空间分辨的SECCM成像证明了掺杂在Ni LDH边缘位点的Fe主导了OER活性。结合单颗粒的原位拉曼光谱成像和¹⁸O同位素标记实验，我们明确了Fe掺杂阻碍了Ni LDH与电解液之间的氧交换，导致OER过程中部分Ni活性位点转变为Fe。理论计算进一步解释了Fe掺杂边缘位点的最高活性，这归因于更为稳定的*O中间体的吸附。此外，Fe掺杂在Ni LDH边缘位点后OER活性增强归功于Fe-O_bridge-Ni位点的贡献，而Fe渗入平面位点诱导形成的O_hollow（NiNiFe）位点不利于OER的发生。这项工作通过原位光谱证据直接证明了表面位点的作用，为理解单颗粒水平上的特定位点提供了指导，并从活性位点空间分布方面为合理设计最优电催化剂提供了依据。

文献信息

Wei, J., Zhu, J., Jin, R. et al. Role of site-specific iron in Fe-doped nickel hydroxide toward water oxidation revealed by spatially resolved imaging at the single-particle level. J. Am. Chem. Soc., 2025, DOI: 10.1021/jacs.5c00438

https://pubs.acs.org/doi/full/10.1021/jacs.5c00438
