AFM: 原子尺度的“锁定口袋”: 异核钯-铜双原子位点的间距调控, 实现高效偶联反应

邃瞳科学云

2025-07-07

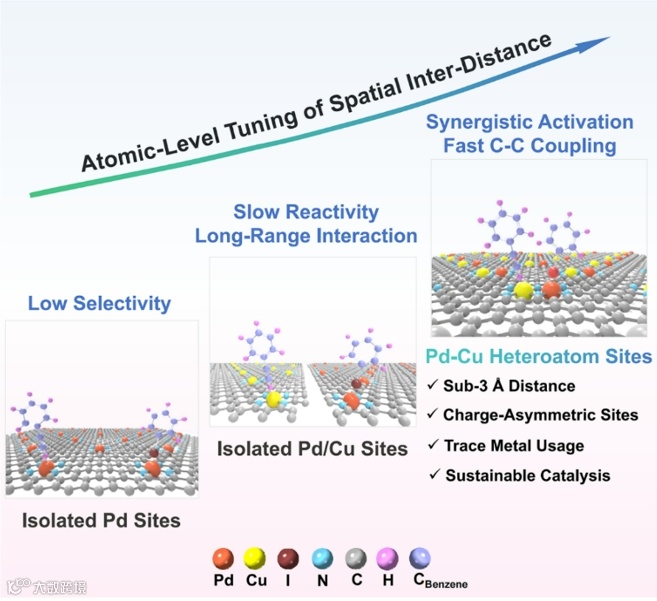

导读：本文开发了一种聚合物介导空间限域策略，成功构建氮掺杂空心碳负载的钯-铜异核双原子催化剂（Pd-Cu/NC），实现了无配体、低Pd用量下高效催化Sonogashira偶联反应。

第一作者：孙文强

通讯作者：盛天、陈玥光、汪乐余

通讯单位：北京化工大学、安徽师范大学

论文DOI：https://doi.org/10.1002/adfm.202508858

全文速览

本文开发了一种聚合物介导空间限域策略，成功构建氮掺杂空心碳负载的钯-铜异核双原子催化剂（Pd-Cu/NC）。该催化剂以亚3埃级（<3 Å）金属原子间距形成2N桥连的“原子级锁定口袋”结构，具有不对称电荷分布的富电子Pd与缺电子Cu位点，可协同活化碳-卤键和炔基，实现了无配体、低Pd用量下高效催化Sonogashira偶联反应。该设计解决了传统催化剂在卤代芳烃活化和偶联反应效率低的瓶颈，通过原子级位点间距调控设计为多步协同催化提供新思路。

背景介绍

单原子催化剂（SACs）虽在原子利用效率上实现突破，但其孤立金属活性位难以应用于涉及多中间体的复杂反应。异核双原子催化剂（DACs）通过调控金属位点的电子结构和空间构型，可优化反应物的吸附、活化行为，从而改变反应能垒，已成为催化材料设计的前沿方向。然而，传统热解法合成的DACs往往金属分散具有随机性，因此难以同时精确控制亚纳米级原子排列结构和电子结构，限制了对构-效关系的深入理解，严重制约了双位点催化剂协同催化效率的提升，以及在复杂多步反应中的应用。

Sonogashira偶联作为构筑C(sp²)-C(sp)键的关键反应，在药物合成等反应中具有核心地位。传统的均相Pd体系依赖磷配体稳定活性中心，但配体也因空间位阻限制了反应物接近活性中心。此外，体系中往往加入化学计量Cu(I)添加剂，加剧金属浸出，诱导Glaser副反应。近年来，异相Pd催化剂虽然可回收使用，体系往往需要1-5 mol%的高钯负载量，但低载量下金属分散不均、难以控制，又导致催化剂活性不足。因此，迫切需要解决传统偶联反应中的挑战，实现催化剂中原子尺度空间排布与电荷匹配的双重需求。

本文亮点

(1) 双原子位点间距调控（Inter-Site Distance Engineering），制备“原子级空间锁定口袋” （Atomic-Scale Locking Pockets）：发展了聚合物介导分级限域策略，通过聚多巴胺共价交联框架定向锚定Pd-Cu异核原子对，在氮掺杂空心碳中构筑亚3 Å间距的2N桥连结构。

(2) 电荷不对称异核双位点的协同催化机制：异核双原子Pd-Cu形成锁定口袋有利于分别活化双分子底物，富电子Pd中心活化C-X键，缺电子Cu位点有利于促进稳定炔基中间体并抑制副反应。较孤立Pd位点，Pd-Cu构成的原子级“活性口袋”促使中间体快速发生C-C偶联。

(3) Pd-Cu异核双原子催化剂性能提升：可在无配体、无外添均相助剂条件下，实现99.0%底物转化率、94.2%收率及889 h^-1的TOF，钯用量较传统体系降低两个数量级，可活化挑战性的溴/氯代芳烃。催化剂可回收，催化循环中性能明显无衰减。

图文解析

1．异核Pd-Cu双原子催化剂的分级限域工程构筑与表征

亚3 Å尺度空间邻近的Pd-Cu双原子位点，通过多巴胺衍生的氮配位与层级限域作用构建。基于硬软酸碱（HSAB）理论有利于金属离子的顺序锚定，交界酸Cu²⁺离子优先与多巴胺单体中富电子的氮位点配位，而软酸Pd²⁺离子通过伽凡尼置换趋近性结合，该电置换反应由[PdCl₄]²⁻/Pd⁰和Cu²⁺/Cu⁰氧化还原电对的电势差驱动。富含羟基/氨基官能团的聚多巴胺网络，提供了几何匹配的口袋，实现了两种金属在亚纳米尺度的共定位，有利于形成Pd-Cu 双核配合物。随后高温热解碳化形成中空纳米球，载体的空间约束与石墨化氮基质均有效抑制了金属的迁移/团聚。该策略将分子尺度的螯合设计与宏观尺度的模板化相结合，从而实现了异核双原子催化剂的合成。

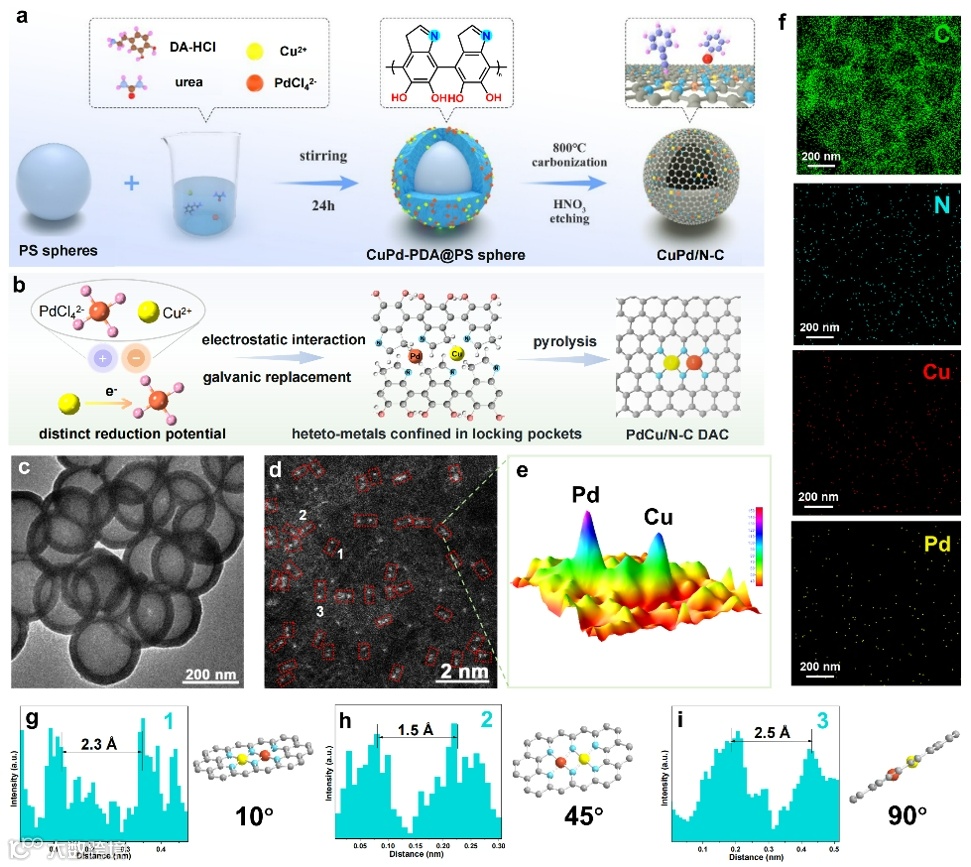

图1. 异核双原子Pd₅₄Cu₄₆/NC催化剂的合成及形貌表征

像差校正高角环形暗场扫描透射电子显微镜（HAADF-STEM）成像解析出孤立的异核金属对（图1d）。基于球差电镜图片构建的三维图，进一步证实了Pd-Cu双位点处于原子尺度邻近空间分布（图1e），信号衬度差异与Pd、Cu原子的特征强度相关联。载体的中空结构具有高比表面积，利于金属位点原子级分散并兼顾优化反应传质。特别的是，通过前驱体用量来调控Pd:Cu金属化学计量比，相应双原子催化剂样品标记为PdxCuy/N-C（x:y=Pd:Cu），其组分的灵活可调性为后续系统地研究双金属协同效应创造了条件。

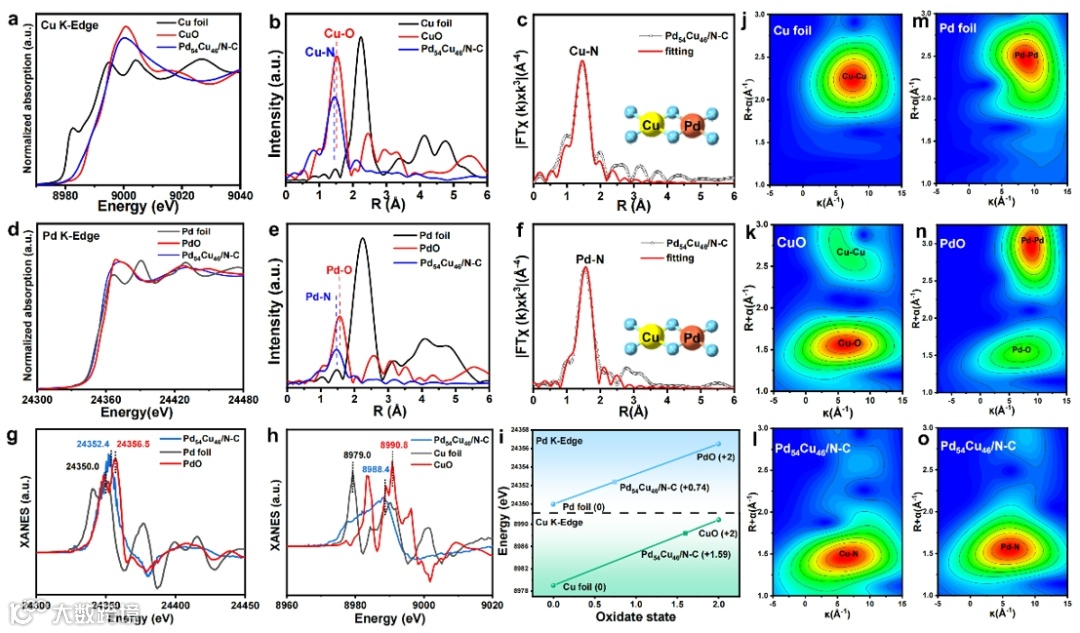

图2. 异核双原子Pd₅₄Cu₄₆/NC催化剂的原子结构和电子结构表征

同步辐射拟合结果表明形成两个氮原子桥连的Pd-Cu双原子位点结构（PdCuN₆模型）。与标准参考态样品进行比较，确认Pd与Cu存在电荷不对称性分布（Pd^δ1–Cu^δ2, δ1 < δ2），实验与模拟K边X射线吸收相互印证可能的邻近双金属构型，确认形成亚3 Å的2N桥联Pd-Cu原子构型。

2. Sonogashira偶联反应的催化性能评价

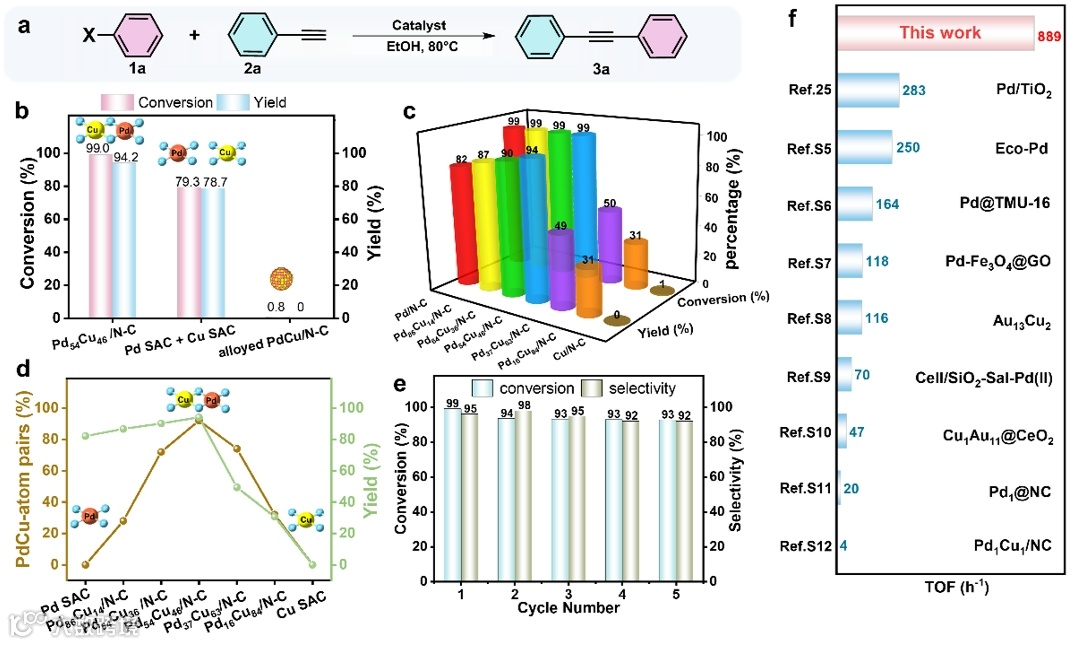

图3. 异核双原子Pd₅₄Cu₄₆/NC催化剂的催化性能评价

Pd₅₄Cu₄₆/NC在超低Pd用量（2 ppm）下实现了99%的苯乙炔转化率和95.1%的二苯乙炔选择性。物理混合Pd-Cu单原子催化剂（转化率79.3%）和PdCu合金纳米颗粒（转化率0.8%）的对照实验，凸显了异核邻近Pd-Cu位点的催化优异性。催化剂中Pd:Cu原子比与性能之间呈火山状相关性，目标产物的产率在Pd:Cu = 54:46时达到峰值。Pd₅₄Cu₄₆/NC催化剂消除了外源均相添加剂的需求，具有良好循环特性，此外还展现出优异的底物普适性和官能团耐受性。

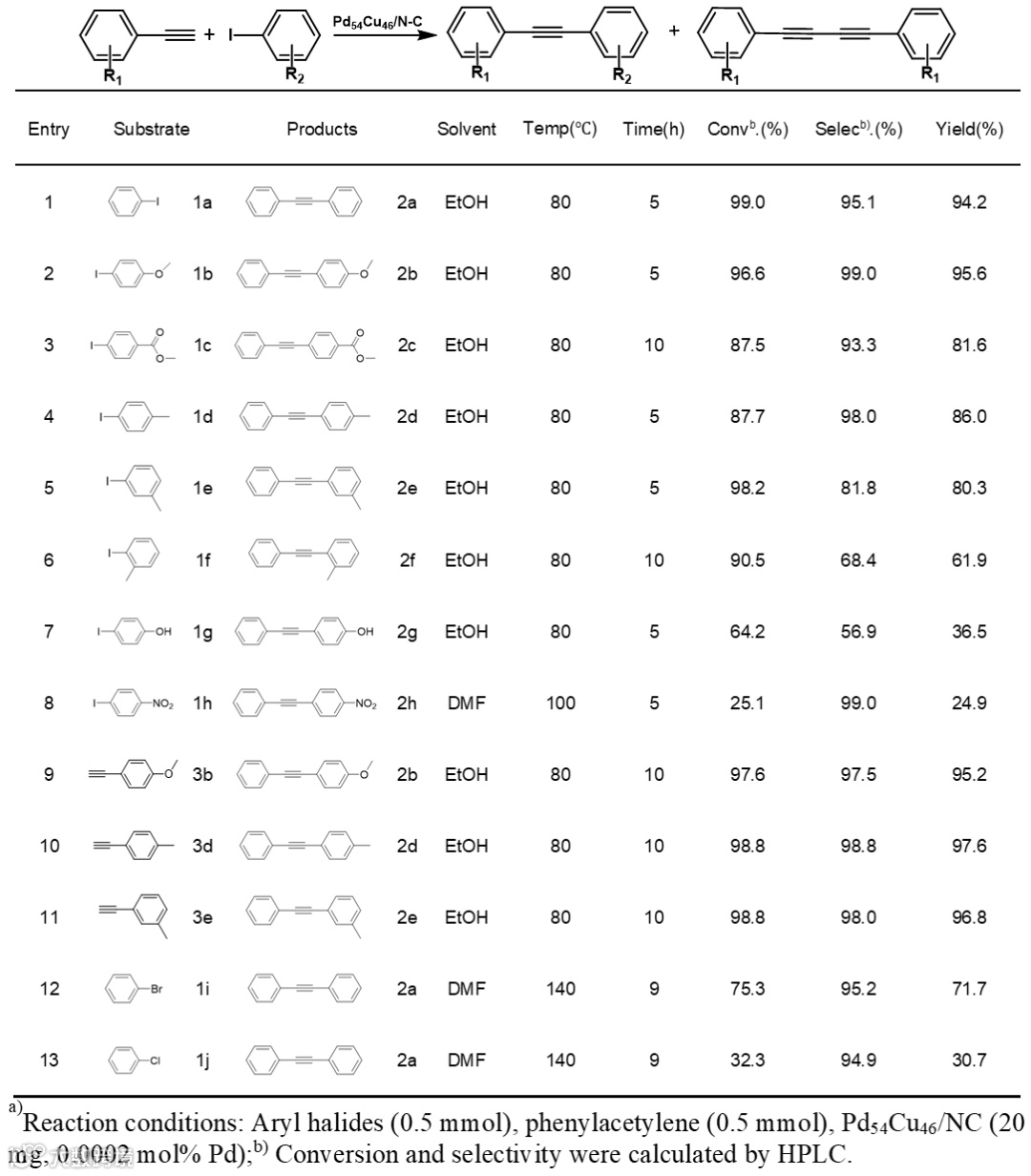

表1. 底物拓展实验

3. 反应机理和双位点协同作用的光谱表征分析

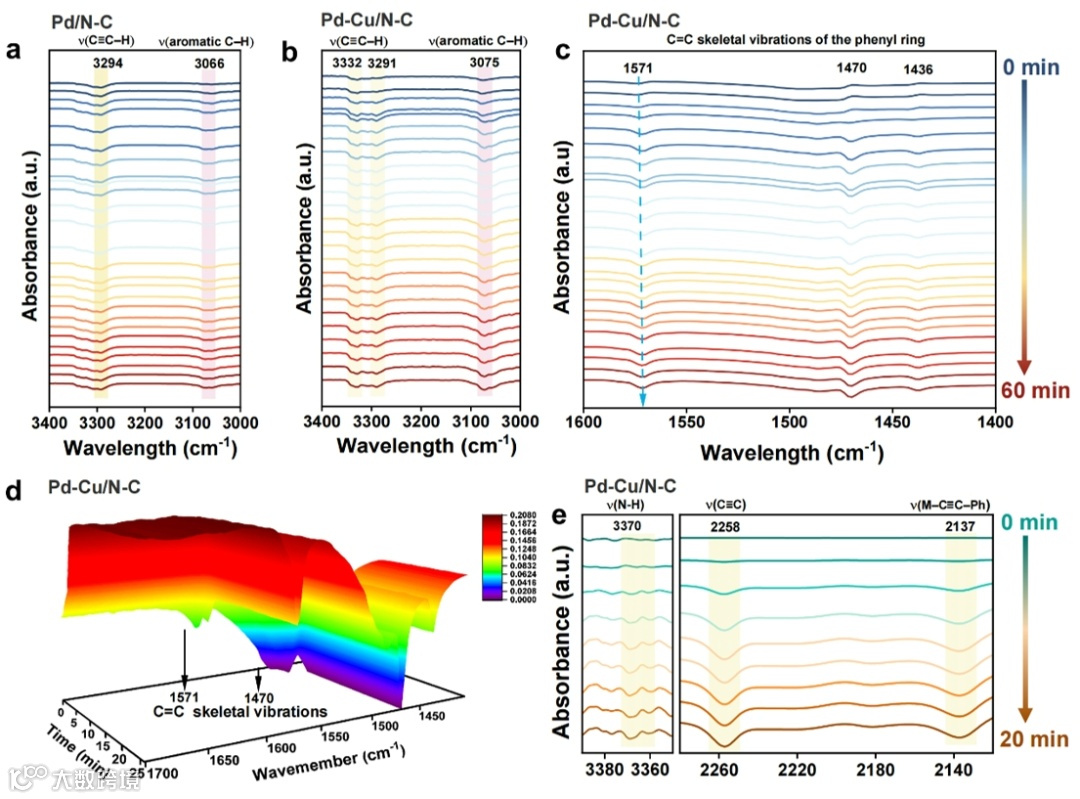

图4. 原位漫反射红外光谱和时间分辨的原位透过红外光谱表征

原位漫反射傅里叶变换红外光谱（DRIFTS）研究揭示了Pd-Cu双原子催化剂协同活化机制，并对比Pd、Cu单原子催化剂的差异。Pd/N-C原子催化剂暴露于苯乙炔/碘苯分子后（图4a），出现苯乙炔的C≡C-H（末端炔基C-H键）伸缩振动谱峰。Cu/N-C单原子催化剂谱图中末端炔基C-H振动较弱，但C≡C伸缩振动红移，且末端炔氢在¹H NMR谱中呈现化学位移，证实Cu/N-C单原子位点通过π活化机制活化末端炔烃。与Pd/N-C单原子催化剂相比，非对称Pd-Cu双位点催化剂对底物分子基团活化作用显著增强（图4b）。时间分辨的原位红外光谱（Time-resolved Operando FT-IR）进一步阐明反应路径（图4e），并验证了双位点协同机制的优势。

4. DFT理论模拟阐释

DFT计算结果表明，与孤立PdN₄构型相比，Cu原子引入使Pd的d带中心上移，费米能级附近电子密度增加，Bader电荷证实Pd-Cu空间电荷不对称性，且Pd-Cu DAC优化了碘苯（PhI）和苯乙炔（PhC≡CH）吸附能力。2N桥联Pd-Cu位点催化的五步循环路径如图5c所示，Pd-Cu双位点显著降低PhI解离能垒（图5d），Cu向Pd电子转移增加了Pd位点电子密度，增强了Pd活化C-I键能力。同时，缺电子Cu位点削弱苯乙炔吸附强度，抑制炔烃过度吸附，从而减少Glaser自偶联副反应。

异核双原子位点设计通过电子结构与空间几何结构的多重调制耦合，解决了钯基Sonogashira催化体系的局限性（图5e）。DFT分析多步催化过程中，存在动态Pd-Cu间距振荡变化，但多种吸附构型中Pd-Cu位点距离依旧维持亚3 Å空间邻近性。因此，通过位点间距工程（Inter-Site Distance Engineering）设计，形成具有邻近效应的原子尺度“锁定口袋”（Locking Pockets）催化活性位，可同步活化双分子底物，不仅避免了孤立的单一位点体系的竞争吸附问题，缩短中间体扩散距离，加快苯基中间体快速C-C偶联，并抑制Glaser自偶联副反应。

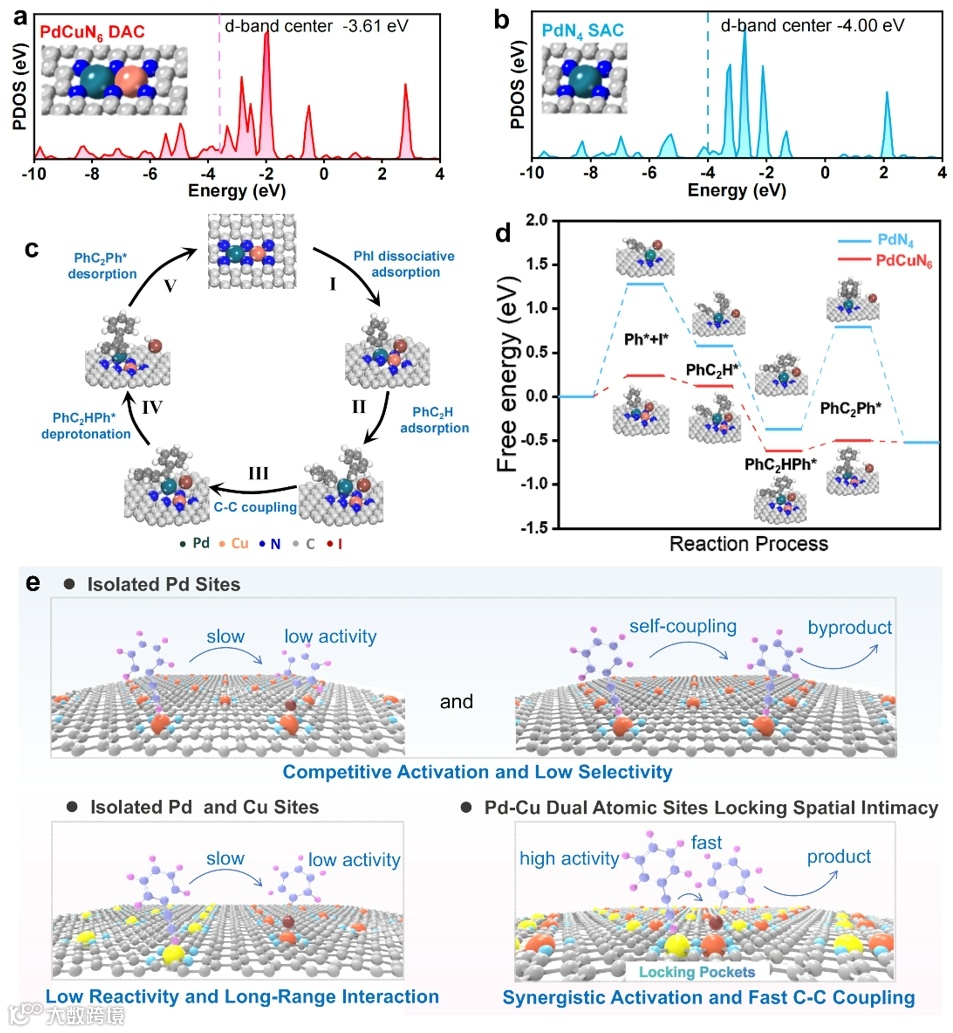

图5. 密度泛函理论计算研究

总结与展望

本研究通过聚合物介导的分级限域策略，制备了氮掺杂空心碳载体锚定异核Pd-Cu双原子催化剂，获得两个N桥联的Pd-Cu双原子。基于交联的聚多巴胺框架，定向引导Pd、Cu原子共同定位形成原子尺度锁定口袋结构，间距小于3 Å。原位红外光谱与密度泛函理论计算表明，空间邻近效应诱导几何结构与电子调制的协同作用，使得Pd、Cu协同活化双分子，该空间锁定原子级活性口袋实现了无配体、低钯用量的高效Sonogashira偶联反应。本工作提出了双原子空间间距效应，为单原子催化材料设计提供新思路，为活性口袋的机制理解与可持续催化应用提供参考。
