第一作者:陶曦文
通讯作者:侯莉,高发明
通讯单位:燕山大学,天津科技大学
论文DOI:10.1038/s41467-025-63844-x
近日,燕山大学环境与化学工程学院高发明教授团队侯莉教授在《Nature communications》期刊上发表题目为“Iron and oxygen vacancies co-modulated adsorption evolution and lattice oxygen dual-path mechanism for water oxidation”的最新研究成果。研究团队设计了一种Fe-Ni2P/NiMoO4复合材料,经历快速深度重构后得到Fe和氧空位(OV)共调节的镍(氧)氢氧化物(OV-Ni(Fe)OOH)作为析氧反应(OER)的真正活性物种。实验与理论计算结果表明,Fe和OV协同增强Ni位点的吸附质演化机制(AEM)动力学,同时Fe物种的引入活化O位点,优化了其对晶格氧机制(LOM)中间体的吸附能力。因此,该催化剂同时实现AEM的高稳定性和LOM的高活性:在碱性纯水和碱性海水中,分别仅需274.5和299.1 mV过电位即可输出1.0 A cm-2工业级电流密度。装配于阴离子交换膜(AEM)电解槽后,在1.0 A cm-2下持续电解海水500小时性能无明显衰减。本工作为工业级绿氢生产提供了高活性+高稳定性的双路径析氧新范式。
碱性电解水被视为最具潜力的绿氢制备路线之一,但其四电子转移过程的阳极析氧反应(OER)动力学迟缓,严重阻碍整体水分解效率。特别是在复杂恶劣的海水环境中,不溶性杂质和氯氧化反应(ClOR)进一步加剧了过电位上升和电极长期失活的风险。因此,开发兼具高活性和高耐久性的OER催化剂对于实现工业规模的淡水和海水氧化至关重要。
电催化剂的本征OER性能与活性位点的反应路径密切相关。当前公认的碱性OER机制主要为吸附质演化机制(AEM)和晶格氧机制(LOM)。其中,AEM路径受到*OH和*OOH中间体之间线性标度关系的限制,理论过电位高;LOM虽然经O-O直接耦合可大幅降低过电位,然而晶格氧的反复流失/再填充显著降低催化剂的结构稳定性。因此,同步激活AEM-LOM双路径,突破单一机制各自的性能瓶颈,是获得“高活性+高稳定性”工业OER催化剂的关键策略。
1. 结构深度重构与金属-氧键共价性优化
温和离子交换+低温磷化过程保留了NiMoO4·xH2O的纳米棒阵列结构和深度电化学重构特性。同时,Fe-N2P的引入显著提高重构效率,并为重构相提供Fe物种,与MoO42-浸出产生的氧空位协同优化Ni-O键共价性,为AEM-LOM双路径机制奠定局域电子结构基础。
2. 多维表征与理论模拟揭示双路径机制
该工作在原位DEMS中探测到16O16O(AEM)和16O18O(LOM)信号,在原位ATR-SEIRAS中同步追踪到*OOH(AEM)和*OO(LOM)吸附带,证实单一活性相中双路径共存。化学探针测试和理论计算结果显示Fe和OV协同优化NiOOH对AEM中间体的吸附能力,而Fe物种的引入激活晶格氧,提高催化过程中LOM的占比。值得注意的是,恒电位理论模拟的结果进一步揭示引入适量OV能够抑制高电位下的晶格氧活性,从而提高催化剂在高电位下的结构稳定性。
3. 催化性能与应用潜力
在三电极系统中,完全重构的催化剂仅需274.5/299.1 mV过电位即可驱动1.0 A cm-2的碱性淡水/海水氧化,而且经过1000/500小时的持续淡水/海水电解后未观察到明显的性能衰减。在AEMWE电解槽中,以MoNi4作为阴极、本工作样品为阳极,在1 M KOH 真实海水中1 A cm-2连续运行500小时,实现安培级电解海水制氢。

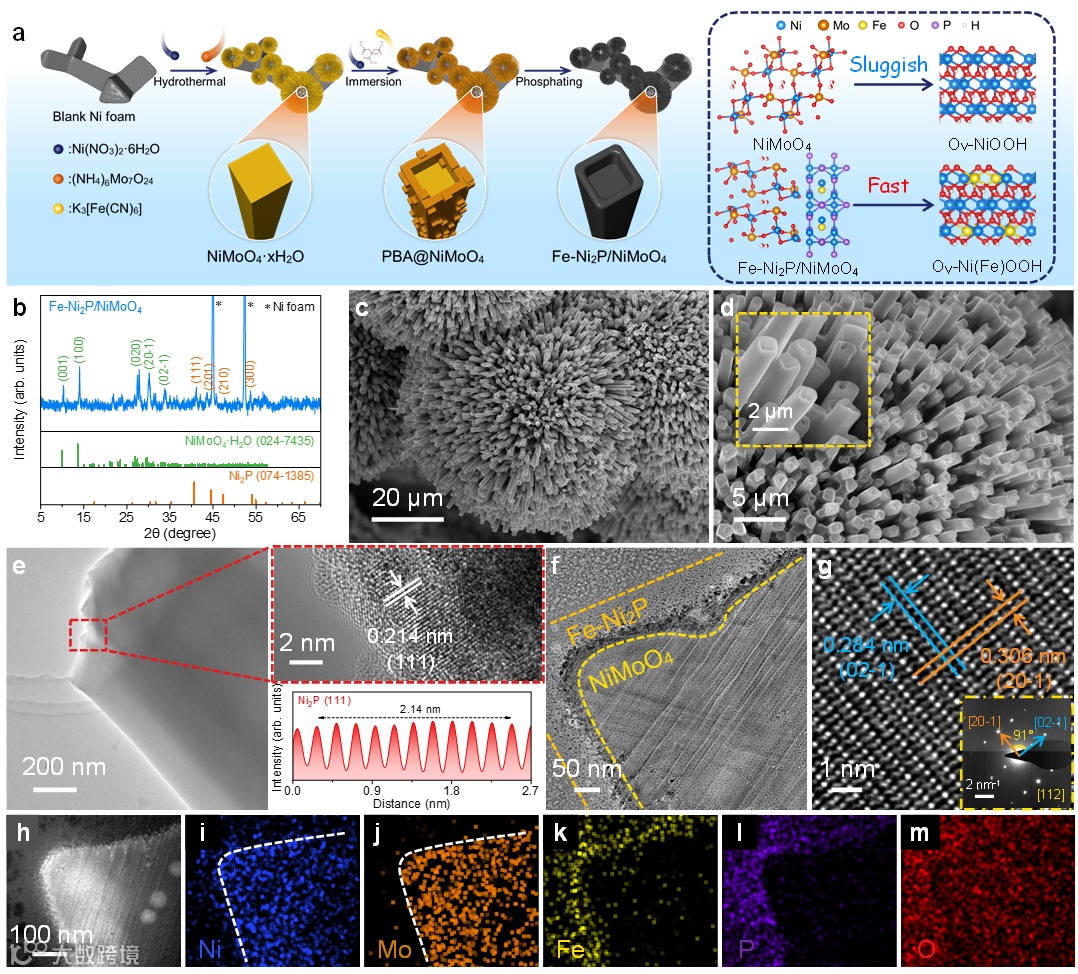

图1. a Fe-Ni2P/NiMoO4复合物的制备流程与电化学重构过程;b Fe-Ni2P/NiMoO4的XRD图谱;c, d Fe-Ni2P/NiMoO4的SEM图像;e Fe-Ni2P/NiMoO4的TEM和HRTEM图像;f Fe-Ni2P/NiMoO4的横截面TEM图像;g Fe-Ni2P/NiMoO4横截面中NiMoO4区域的HAAD-STEM图像;h-m 横截面图像以及对应的EDS元素映射图像。
图1展示了Fe-Ni2P/NiMoO4复合物的制备过程与几何结构特征。SEM图像显示顶部中空结构的Fe-Ni2P/NiMoO4纳米棒阵列均匀地分布在泡沫镍基底上,有利于催化剂与电解液充分接触并在OER过程中快速释放O2。聚焦离子束(FIB)处理得到催化剂的横截面,其HAAD-STEM图像显示Fe-Ni2P/NiMoO4具有非晶层-Ni2P颗粒-NiMoO4核心的分层结构,EDS元素映射进一步证明了Ni2P与NiMoO4的紧密结合,有利于两相之间的快速电子转移。

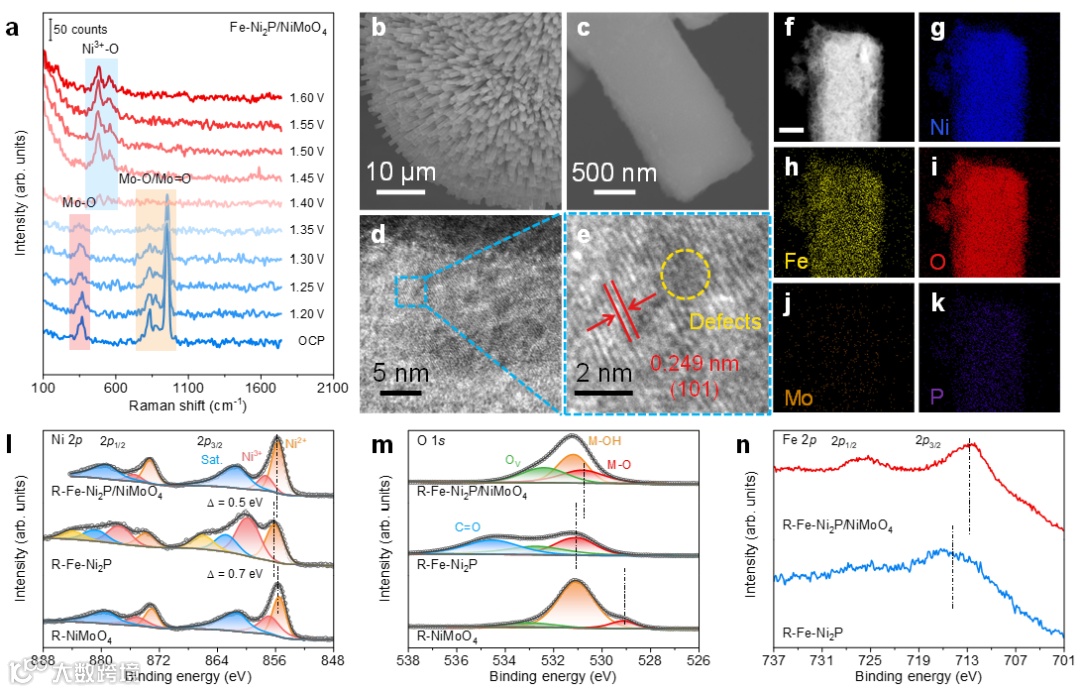

图2. a Fe-Ni2P/NiMoO4的原位Raman图谱;b, c R-Fe-Ni2P/NiMoO4的SEM图像;d, e R-Fe-Ni2P/NiMoO4的TEM和HRTEM图像;f-k R-Fe-Ni2P/NiMoO4的HAAD-STEM图像和对应的EDS元素映射图;活化催化剂的电子结构:l Ni 2p,m O 1s,n Fe 2p XPS图谱。
图2揭示了Fe-Ni2P/NiMoO4的电化学活化过程及重构产物的几何/电子结构特征。原位Raman显示随着电位增加,Mo-O/Mo=O相关的峰逐渐减弱直至完全消失,取而代之的是NiOOH中的Ni-O特征峰,表明催化剂在OER过程中经历深度重构,高活性的NiOOH作为真正的活性物种。SEM图像显示活化结束后,Fe-Ni2P/NiMoO4的纳米棒阵列形貌得到保留,EDS能谱中Mo和P元素映射显著减弱,对应于深度重构过程中MoO42-和P物种的大量浸出。XPS分析揭示了活性相中Ni-O键共价性处于“适宜的窗口范围内”,为双路径的激活提供了先决条件。

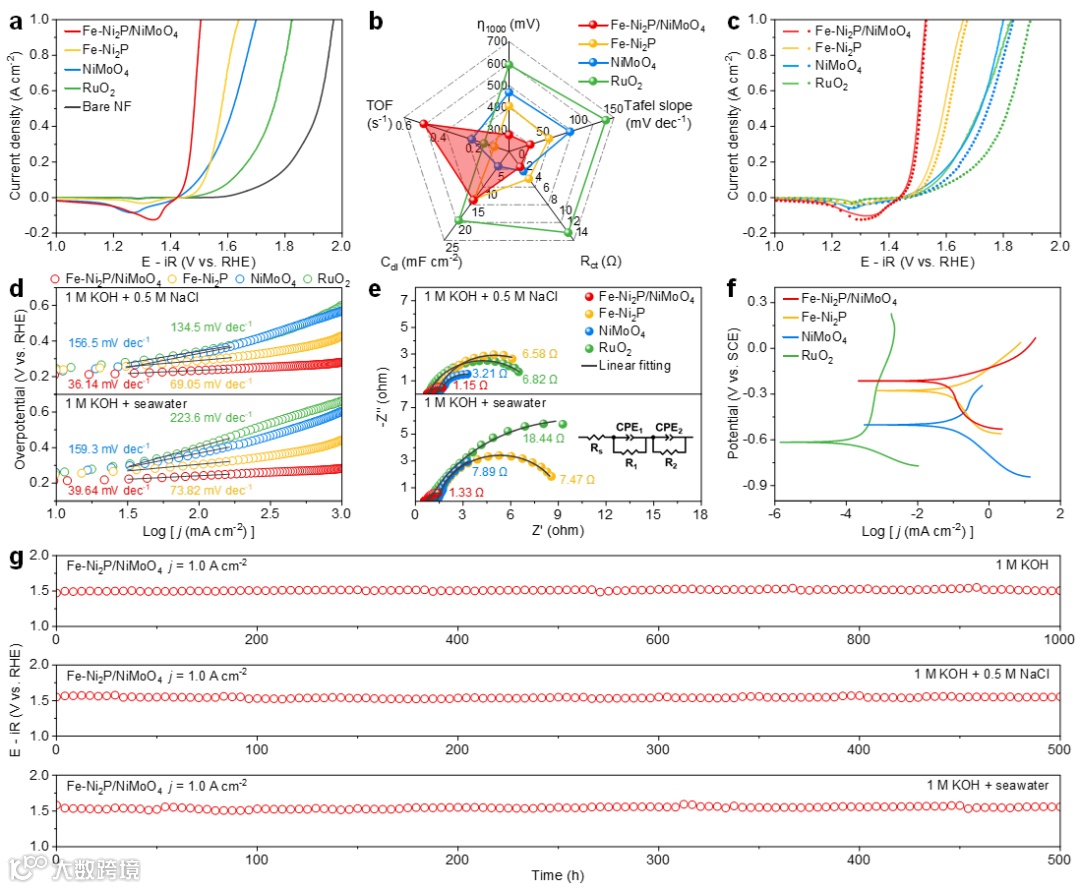

图3. a在1 M KOH溶液中的OER LSV曲线;b OER性能综合对比图;c, d 在碱性模拟海水和碱性真实海水中的OER LSV曲线以及对应的Tafel曲线;e在碱性模拟海水和碱性真实海水中的Nyquist图;f 真实海水中的Tafel腐蚀曲线;g 稳定性测试图。
图3评估了催化剂在不同碱性介质中的OER性能。在碱性淡水中,活化后的Fe-Ni2P/NiMoO4在1.0 A cm-2下过电位仅为274.5 mV,并在该工业级电流密度下持续电解1000小时。在碱性海水中,Fe-Ni2P/NiMoO4的OER活性略有衰减(1.0 A cm-2下299.1 mV过电位),但仍然表现出优异的耐久性(1.0 A cm-2下稳定运行500小时)。

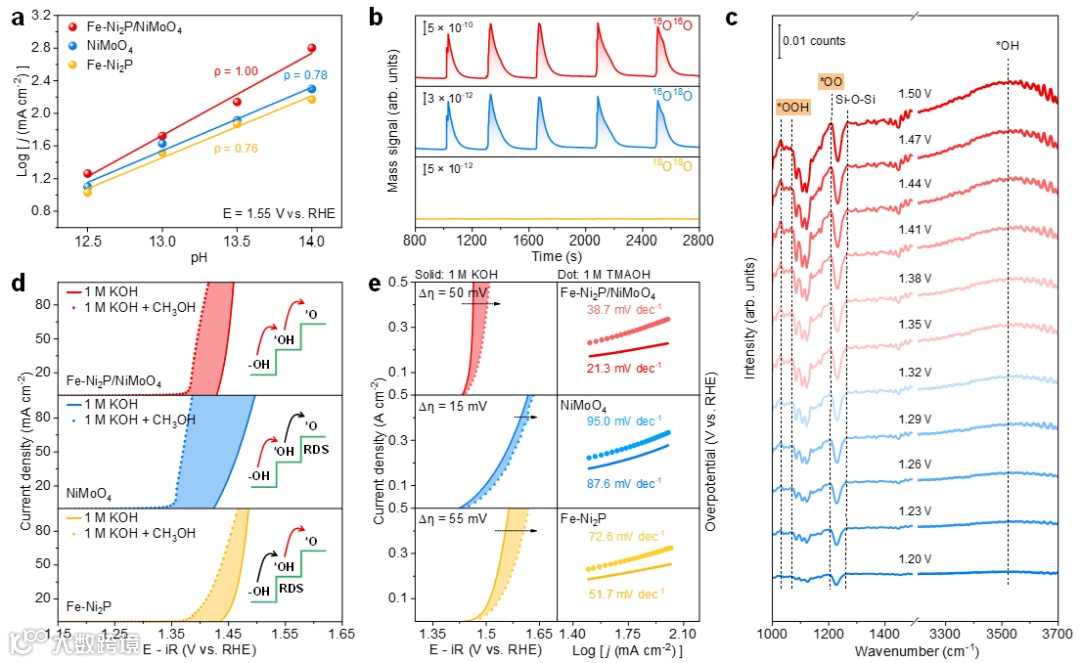

图4. a pH依赖性;b Fe-Ni2P/NiMoO4的原位DEMS图;c Fe-Ni2P/NiMoO4的原位ATR-SEIRAS图;d 甲醇氧化法测试结果;e TMAOH探针法测试结果。
图4为利用实验手段探索催化剂的双路径OER机制。同位素标记的原位DEMS捕捉到16O16O和16O18O信号,它们分别对应于AEM和LOM路径的特征产物。在原位ATR-SEIRAS图谱中,可以观察到属于*OOH和*OO的峰随外加电位增加而增强,它们分别是AEM和LOM路径的特征含氧中间体。以上结果证实Fe和OV共调节的单一活性相实现了双路径机制。甲醇氧化法中,根据催化响应电流的增强幅度不同,可以判断出Fe和OV协同优化了含氧中间体的吸附能力。TMAOH探针结果显示,Fe物种的引入有助于晶格氧激活,增加了LOM路径的占比。
图5. a 差分电荷密度图;b Bader电荷图;c 投影态密度图;OER自由能图:d AEM路径,e LOM路径;f 恒电位投影态密度图;g 恒电位AIMD模拟。

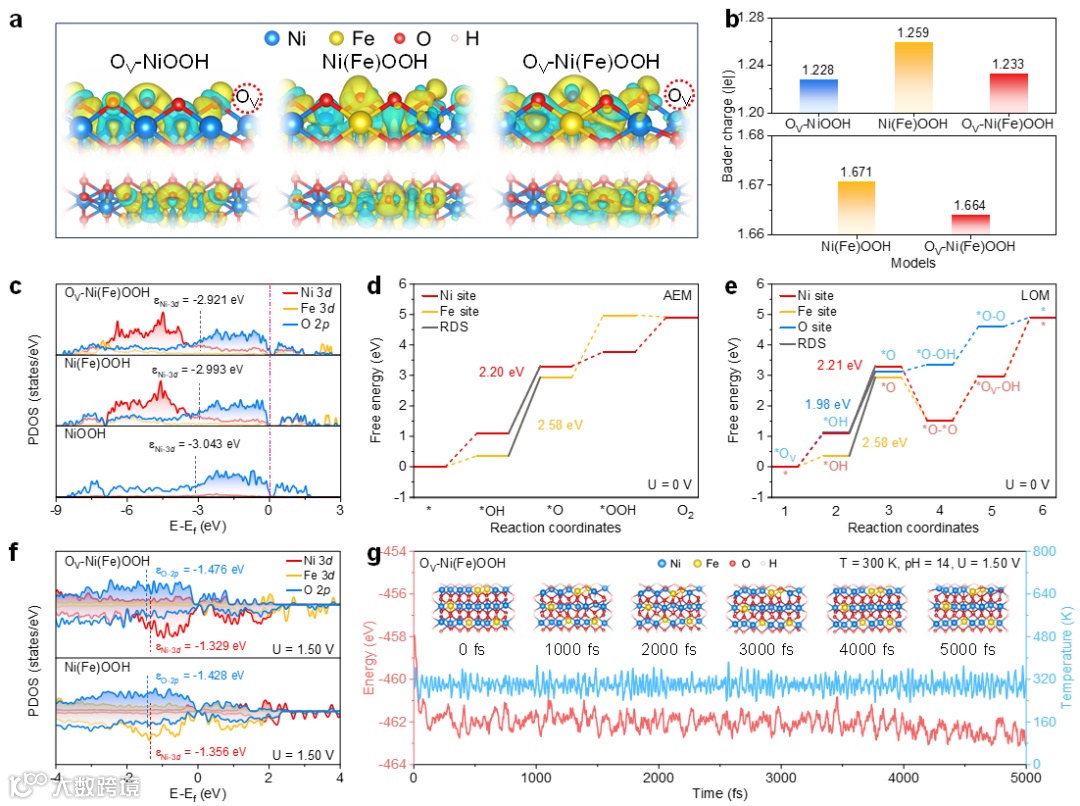

图5利用理论计算探索了活性物种的双OER机制。差分电荷密度和Bader电荷显示Fe和OV的引入显著诱导了活性物种表面Ni周围的电子再分布。PDOS和OER自由能图的结果显示,OV-Ni(Fe)OOH中Ni和O分别作为AEM和LOM路径的反应位点。恒电位PDOS显示高电位下OV的存在有助于增强Ni位点对中间体吸附能力的同时抑制晶格氧活性,进而在保证OER活性的前提下提高催化剂结构的稳定性。恒电位AIMD模拟的结果同样显示出OV-Ni(Fe)OOH在运行条件(T=300 K,pH=14,U=1.50 V)下具有良好的结构稳定性。

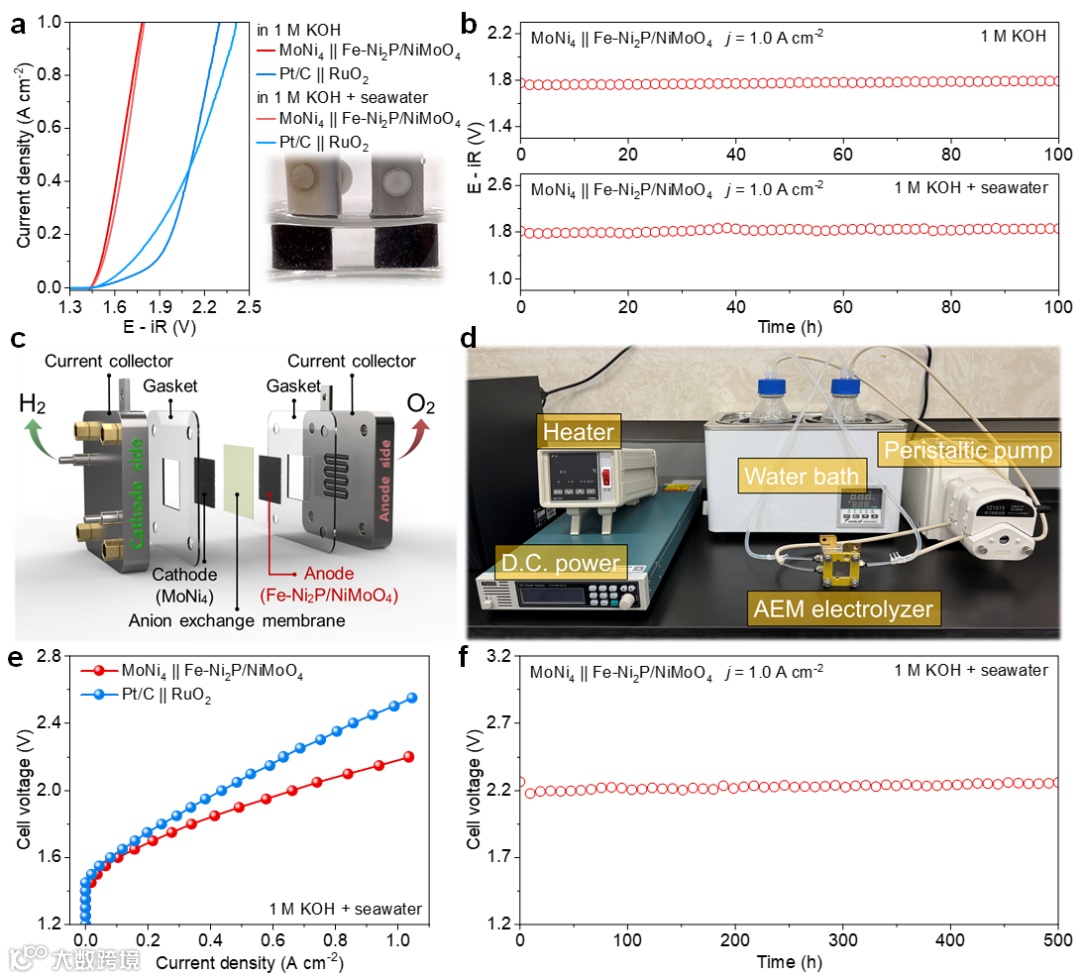

图6. a OWS LSV曲线;b OWS稳定性测试;c AEMWE电解槽示意图;d AEMWE系统照片;e AEMWE j-V曲线;f AEMWE稳定性测试。
图6为本工作样品作为阳极与MoNi4阴极组成电解槽的工业性能测试。在AEM海水电解槽中,MoNi4 || Fe-Ni2P/NiMoO4仅需要2.182 V即可驱动1.0 A cm-2电流密度,远小于基准催化剂(Pt/C || RuO2)电解槽。同时,MoNi4 || Fe-Ni2P/NiMoO4能够在1.0 A cm-2下持续运行500小时,表现出优异的耐久性。
该研究设计了Fe-Ni2P修饰的NiMoO4水合物作为具有优化电子结构的预催化剂,进而在OER电位下快速深度重构为OV-Ni(Fe)OOH活性相。XPS和DFT分析表明,Fe物种和OV二者协同将Ni-O共价性调节至“双路径最优窗口”,保证Ni位点维持AEM的同时激活O配体参与LOM。原位DEMS、原位ATR-SEIRAS和化学探针实验证实单一活性相中AEM-LOM双路径共存机制。得益于该机制,催化剂表现出优异的OER性能和良好的工业化前景。该研究为“耦合型机制”非贵金属析氧催化剂提供了可扩展的设计范式,对实现低成本、高耐久的电解水制氢具有借鉴价值。
https://doi.org/10.1038/s41467-025-63844-x
研究人员所在团队:纳米材料与电化学技术团队
通讯作者:高发明,教授,博士生导师,天津科技大学副校长,入选2012年度教育部长江学者特聘教授,入选国家有突出贡献中青年专家、“百千万人才工程”国家级人选、国务院享受政府特殊津贴专家、教育部首批“新世纪优秀人才支持计划”,入选河北省有突出贡献中青年专家、河北省省管优秀专家,全国优秀博士学位论文奖获得者。兼任中国化工学会储能工程专业委员会理事、河北省化学会副理事长、“可再生能源与氢能技术”重点专项会评召集人。
科研团队长期从事先进纳米复合材料及电化学技术方向的研究,从先进纳米复合材料的设计和调控出发,构筑高性能燃料电池、软包电池、柔性超级电容器、电化学传感器等电子设备。近年来先后承担多项国家自然科学基金、河北省自然科学基金、河北省自然科学基金创新研究群体项目、中央支持地方专项等科研项目,先后在Nature Communications、Journal of the American Chemical Society、ACS Nano、Advanced Energy Materials、Advanced Functional Materials、Advanced Science、Chemical Engineering Journal等国际期刊上发表SCI论文400余篇。
通讯作者:侯莉,女,燕山大学环境与化学工程学院教授,硕/博士生导师,河北省青年拔尖人才,河北省化学类青年学术英才。研究方向为先进能源材料与催化,研究兴趣包括燃料电池/电解水用纳米催化剂材料的可控合成及性能研究、新能源电池电极材料的研究。主持并完成国家自然科学基金项目及各类省部级科研项目8项,作为研究骨干承担河北省创新群体项目1项,主持完成和企业合作技术开发项目2项。在Nat. Commun., J. Am. Chem. Soc ., Adv. Sci.等发表SCI学术论文70余篇,获授权国家发明专利21项,转化4项。于2011和2021年度分别荣获“河北省科技进步二等奖”1项。
声明
