6种单原子！电催化CO₂RR最新JACS，系统性阐释活性差异！

邃瞳科学云

2022-08-27

导读：本文通过使用一系列 TM 基酞菁（TM-Pcs，TM = Fe、Co、Ni、Cu 和 Zn），系统地研究了孤立的TM 环境对 CO2RR 的内在影响，

喜欢就点击蓝字关注我们吧，订阅更多最新消息

第一作者：Qiaowan Chang, Yumeng Liu

通讯作者：陈经广，Ji Hoon Lee，Shyam Kattel

通讯单位：美国哥伦比亚大学，美国佛罗里达农工大学

论文DOI：https://doi.org/10.1021/jacs.2c06953

全文速览

非贵过渡金属 (TM) 单原子催化剂 (SAC) 通常表现出独特的电化学性能，尤其在电化学二氧化碳还原反应 (CO₂RR) 中。然而，它们的结构不均匀性使得很难直接比较不同TM SAC 的 CO₂RR 活性、选择性和反应机理。本文通过使用一系列结晶分子催化剂，即 TM 配位酞菁 (TM-Pcs)，系统地研究了孤立 TM（Fe、Co、Ni、Cu 和 Zn）之间的差异，进而直接比较具有相同局域配位环境的 TM在 CO₂RR 电催化中的作用。结合TM-Pc 催化剂的实验测量、原位表征和密度泛函理论计算，揭示了与 TM 相关的 CO₂RR 活性和选择性，其中，ΔG(*HOCO) – ΔG(*CO) 的自由能差被认为是可用于预测 CO₂RR 性能的描述符。

背景介绍

众所周知，贵金属（例如金 (Au)、银 (Ag) 和钯 (Pd)）基电催化剂已被广泛研究用于 CO₂RR。其中，单原子催化剂 (SACs)因其具有高的原子利用率和本征活性，也引起了极大的关注。尽管过渡金属 (TMs) 的 SACs 具有高活性和高成本效益的特点，但是，TM 中心周围的催化机制和局域配位环境尚不明确，这是由于碳质载体中的不同缺陷部分（N、S、O 等，可以稳定 TM 并导致不同的电子/几何效应）所导致的。在不同 TM SACs 中，研究人员观察到不同 CO₂RR 活性，甚至在用不同合成条件（例如退火温度）制备的相同SACs 中也发现了不同的 SACs 结构和活性。例如，不同文献中的 Co-SACs的 CO 选择性截然不同（24%到94%）。因此，该现象突出了直接比较具有相同局域配位环境的不同 TM SACs用于了解其独特的 CO₂RR 性能起源的紧迫性和重要性。

本文通过使用一系列 TM 基酞菁（TM-Pcs，TM = Fe、Co、Ni、Cu 和 Zn），系统地研究了孤立的TM 环境对 CO₂RR 的内在影响，其中，所有定义明确的TM-Pcs 都存在金属-氮 (TM-N₄)单元。CO₂RR 产物分布在不同 TM上具有显著差异。在-0.7 V vs 可逆氢电极（RHE）下，CO选择性的顺序为Co-Pc > Ni-Pc ≫ Fe-Pc > Cu-Pc > Zn-Pc。Co-Pc的CO分电流密度比 Zn-Pc的要高出近3 个数量级。这与最近关于 SACs 的报道不同，在该报道中，Co基 SACs专门用于析氢反应 (HER，CO₂RR 的主要竞争反应)。原位 X 射线表征测量证实，孤立 TM 的TM-N₄ 配位结构在 CO₂RR 期间可以被保留。密度泛函理论 (DFT) 计算确定了一个通用描述符（*HOCO 和 *CO 之间的自由能差异），用于理解和预测不同 TM-Pcs 的 CO₂RR 性能。其中，DFT 理论计算结果与全电势范围内的实验数据之间存在线性相关性。当前研究结果有助于理解不同孤立 TM 的作用，并报道了一种通用描述符，用于设计改进 CO₂RR 催化剂。

图文解析

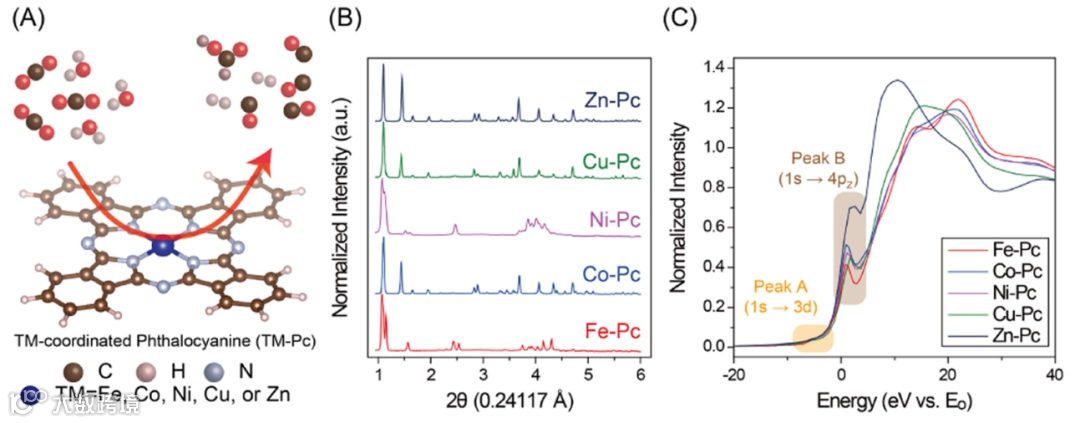

图1. TM-Pcs的结构分析。(A) TM-Pc 化学单元上的 CO₂RR 示意图。(B) 一系列 TM-Pcs 的XRD图谱（基于同步加速器）。(C) 不同粉末 TM-Pcs 的TM K-edge XANES 曲线。

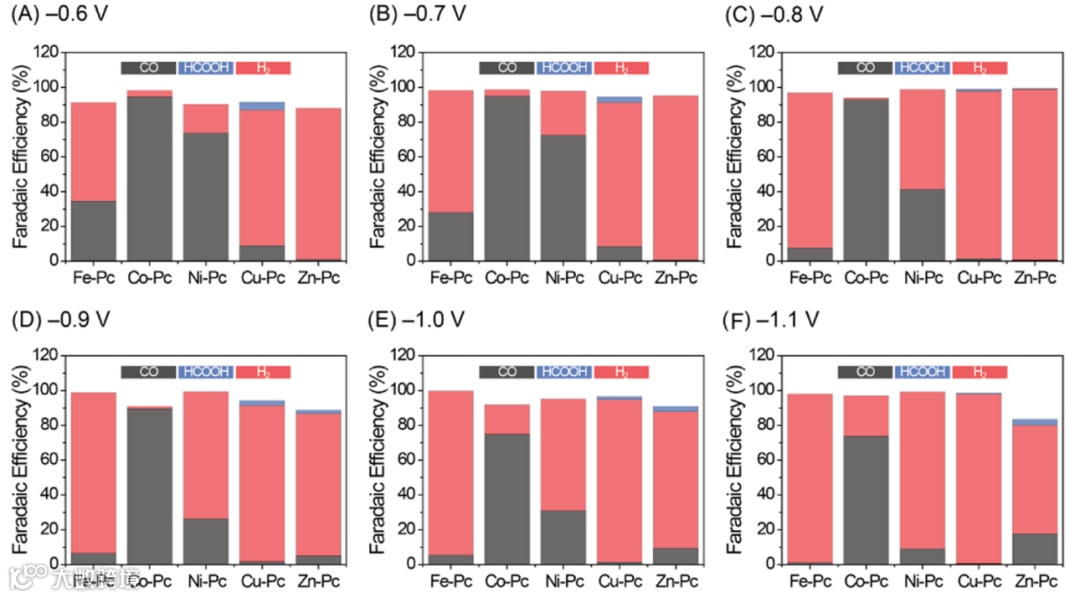

图 2. 在 (A) -0.6 V、(B) -0.7 V、(C) -0.8 V、(D) -0.9 V、(E) -1.0 V 和 ( F) -1.1 V下，不同 TM-Pcs 的CO₂RR产物。

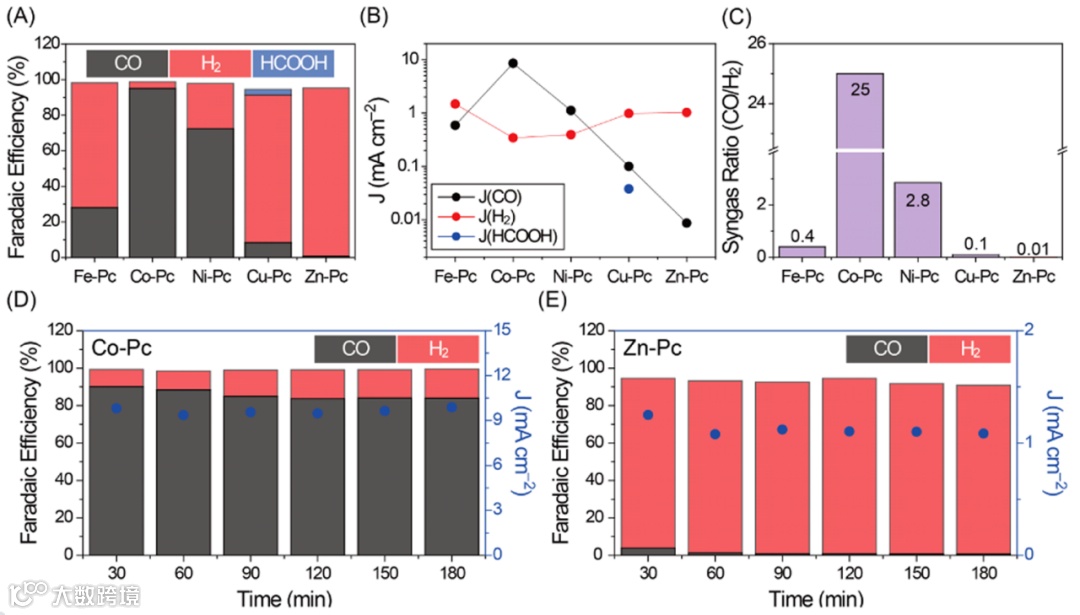

图 3. 在 -0.7 V 时，不同TM-Pc的电化学 CO₂RR 性能。在不同TM-Pc 上得到的 (A) 不同产物的法拉第效率，(B) 不同产物的部分电流密度，以及 (C) CO/H₂ 比率。(D) Co-Pc 和 (E) Zn-Pc 的稳定性测试。

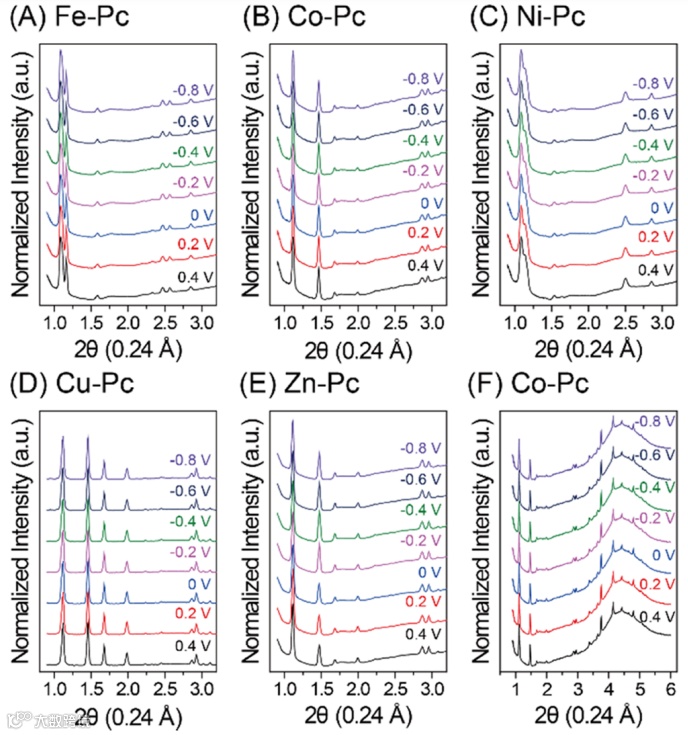

图 4. 在 0.4 到 -0.8 V 范围内的不同 TM-Pc的原位 XRD图谱，间隔为0.2 V。

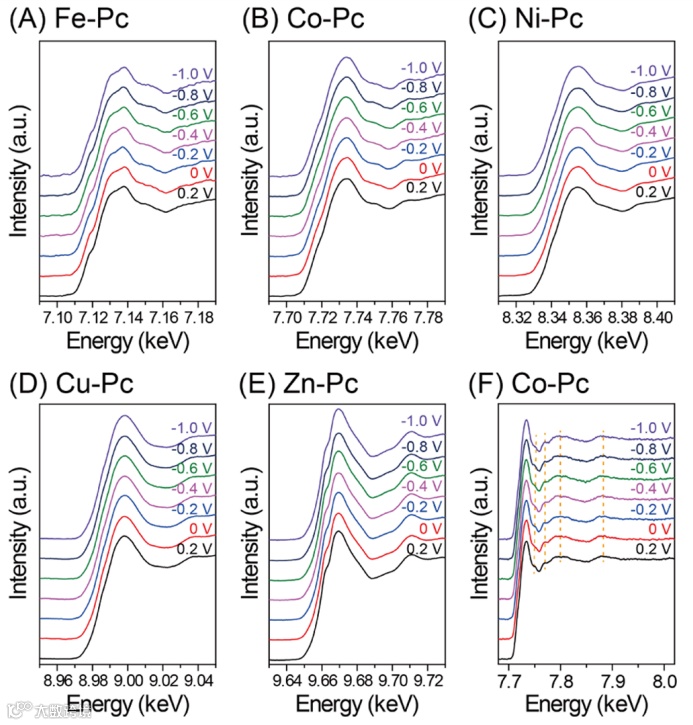

图 5. 一系列 TM-Pcs 的原位 XANES；其电位范围为 0.2 至 -0.8 V，间隔为0.2 V。

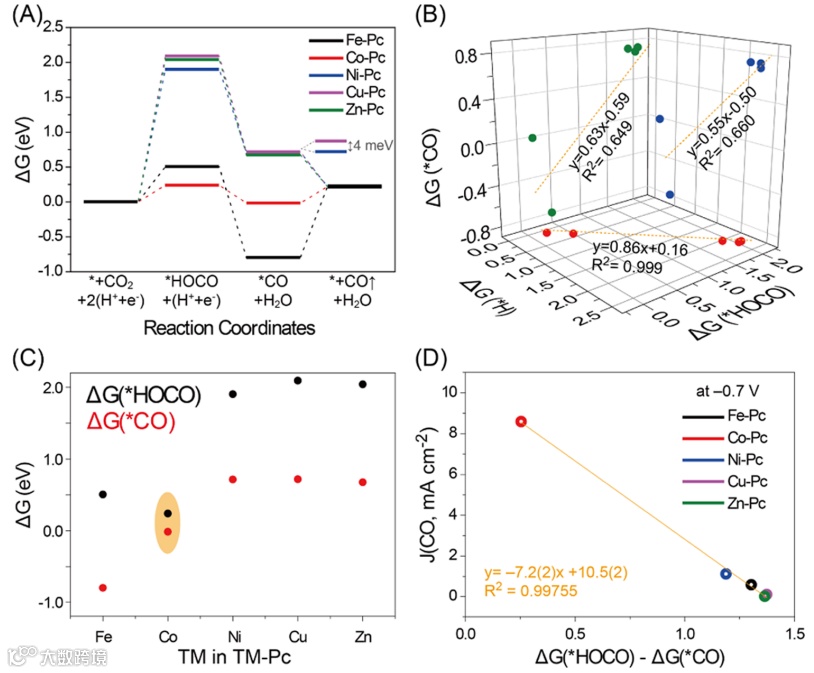

图 6. 实验结果与 DFT 计算之间的关系。(A) V = 0 V 时，CO₂RR 的自由能图。(B) 在不同 TM-Pc 上，反应中间体自由能之间的线性标度。(C) 不同 TM-Pc 上的 *HOCO 和*CO 自由能。(D) *HOCO 和 *CO 吸附自由能差异与-0.7 V 时的 J(CO)的关系图。

总结与展望

基于上述结果，本文在一系列 TM-Pcs（TM = Fe、Co、Ni、Cu 和 Zn）上研究了 CO₂RR 性能。这提供了一条系统的途径，用于明确研究具有相同局域配位环境的孤立 TM 的活性和选择性。结合电化学评估、原位 X 射线分析和 DFT 计算，发现了 Co-Pc 在所有 TM-Pcs 中实现了最佳的 CO₂RR 活性（FE(CO) 和 J(CO)）。这是由于其*HOCO 和 *CO 在催化活性 TM中心上的最佳结合强度所导致的。DFT计算的结合能表明在TM-Pc中，TM中心对反应中间体的结合亲和力决定了CO₂RR活性。此外，DFT 计算观察到的 ΔG(*HOCO) – ΔG(*CO)自由能差与实验观察到的 J(CO) 之间的线性相关性表明，ΔG(*HOCO) – ΔG(*CO) 可以用作CO₂RR 活性的潜在描述符，用于设计提升定义明确的TM SACs 的活性。
