全文速览
发展高效的电催化反应可以满足可持续发展社会的需要,并为碳中和做出重要贡献。然而,催化剂较差的长期稳定性,成为其实际应用的瓶颈。本文提出了一种“催化剂原位周期性再生(PR-C)”策略,通过在含卤化物电解液中周期性地短时间施加正电位脉冲,来保持 CO2 电还原催化剂对 C2+ 产物的高效率,并在 Cu 催化剂上实现长期稳定性。其中,高的法拉第效率 (81.2%) 和电流密度 (22.6 mA cm-2) 可以维持至少 36 h;而在不使用 PR-C 方法的情况下,活性和选择性会持续下降。对照实验和原位操作表征表明,通过PR-C方法可以周期性地恢复Cu的表面结构和氧化态,有利于CO2活化和C-C耦合。

背景介绍
随着对过度使用化石燃料引起的气候变化、污染和能源安全问题的日益关注,开发高效电催化反应以满足可持续社会发展的需求越来越重要。在过去的几十年中,研究人员已经进行了许多设计研究,发明了用于不同电催化过程的高性能电催化剂。一般来说,高活性、高选择性、高导电性和长期稳定性是理想电催化剂的重要特征。其中,催化剂的耐久性决定了催化体系的使用寿命,是实际应用的关键参数。值得注意的是,在反应过程中,表面活性位点通常会逐渐失活,这是电催化长期反应中普遍存在的问题。
电催化CO2 还原反应 (CO2RR) 作为代表性的电还原反应,对可再生能源储存和缓解气候变化至关重要。因为CO2RR可以通过使用可再生电力,将温室气体转化为有价值的化学品和燃料。适当的正价态金属(Mδ+位点,例如 Fe、Co、Ni、Cu、In、Sn)已被用作 CO2RR的催化位点。Cu基催化剂倾向于以较高的产率实现C2+产物的生成。一些实验和理论计算也表明Cu1+和Cu0 (Cuδ+位点:0<δ<2) 的共存更适合吸附*CO,促进*CO二聚化,以及C-C键形成。研究人员已经尝试了不同的策略来调整Cu电子结构,例如空间限域,Cu合金的合成,Cu位点配位数的变化,(亚)表面杂原子取代调控局部电子结构,以及有机配体修饰。虽然这些方法可以在一定程度上减缓Cu1+的还原,但是,长期电解后Cu1+含量下降,CO2RR催化活性难以长期保持稳定。另一方面,催化剂通常涉及相对复杂的制备步骤,在工业上不适合大规模应用。因此,开发一种简便有效的策略来构建和稳定丰富的 Cu1+ 以提高并维持C2+活性和产物选择性,是非常必要的。
脉冲电化学法是一种简单方便的方法,可用于制备金属、合金、金属硫属化物和多孔材料等各种材料。同时,脉冲电位应用于 CO2RR 被认为可以通过调整表面结构、氧化态来提高产物选择性、表面吸附物覆盖率和电解中的局部 pH 值。此外,如果能够避免在恒电位系统中遇到的中毒效应,对于长期反应稳定性也具有重要意义。但是,目前很少报道如何在 CO2RR 过程中原位再生催化剂,而且,再生催化剂的成分和电子结构有待证实。另一方面,电解质的组成对于反应条件下催化剂结构的动态演化,以及CO2RR活性和选择性也起着至关重要的作用。据报道,卤素可用于调节和增强Cu1+物种的稳定性。此外,催化性能取决于所添加卤化物的性质和浓度。因此,在卤化物存在下,脉冲电位电催化CO2RR可能具有巨大的潜力,可以同时生产具有高活性、选择性和稳定性的 C2+ 化合物。

图文解析

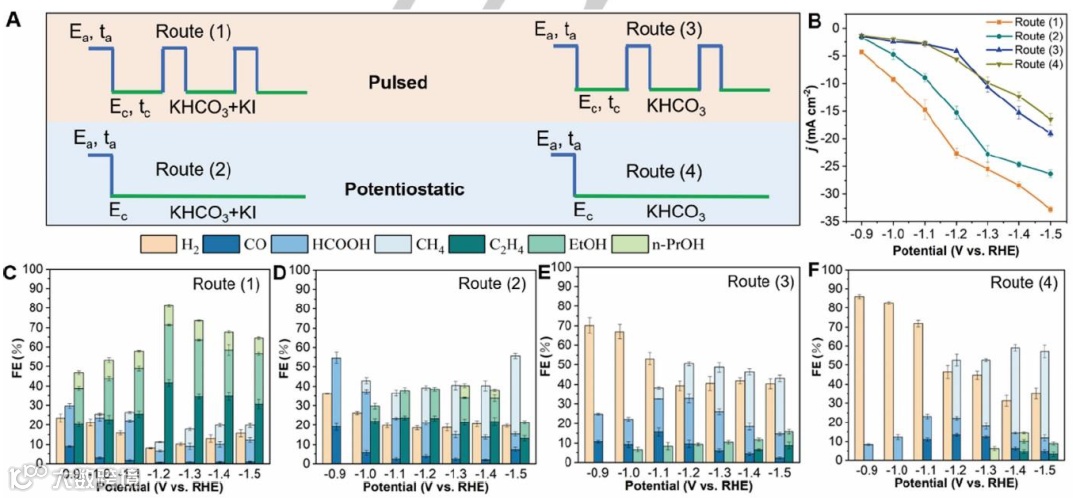

图1. 在不同测试条件下,Cu箔电极的电催化CO2RR性能。A) 在不同测试条件下的示意图 (Ea= 0.4 V vs. RHE, ta= 2 s, tc= 50 s)。B) 在四种反应体系中,不同施加阴极电位下的电流密度 (j)。C-F) 在 2 小时内、不同阴极电位下,四种反应体系的所有产物FE。

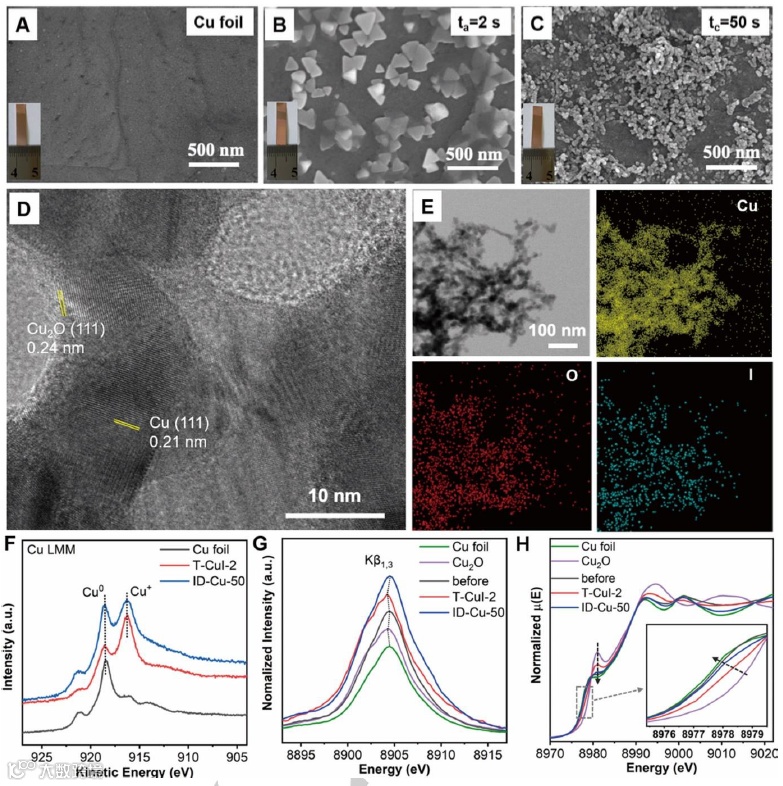

图 2. 催化剂的形貌和结构。A) Cu 箔、B) T-CuI-2 和 C) ID-Cu-50 的 SEM 图像;插图是相应的照片。ID-Cu-50 的 HRTEM 图像D) 和元素mapping图像 E)。F) Cu箔、T-CuI-2和ID-Cu-50的准原位XPS Cu Auger LMM信号。G) 不同样品的 XES 光谱。H) 不同样品的XANES 光谱。插图:吸收边偏移的放大图。

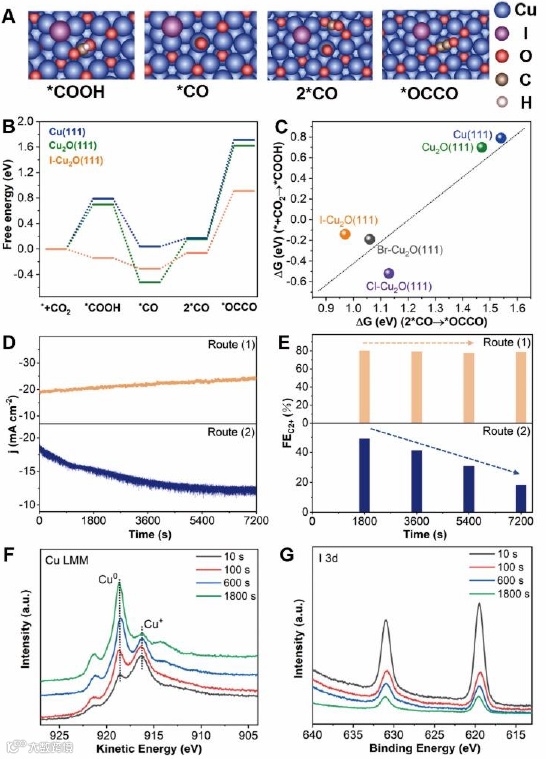

图 3. DFT计算和延长阴极反应时间的CO2RR 性能。A) 基于中间体优化后的 I-Cu2O(111) 催化途径。B) 不同模拟模型中,CO2还原为CO=CO的吉布斯自由能图。C) CO2 活化能与 CO=CO 二聚能的函数关系。D) 和 E) 在路线 1 和路线 2中,电流密度 (j) 和 FE 与时间的关系。F)和 G) 在不同阴极反应时间下,催化剂的准原位 Cu LMM 俄歇光谱和 I 3d 轨道 XPS 光谱,。

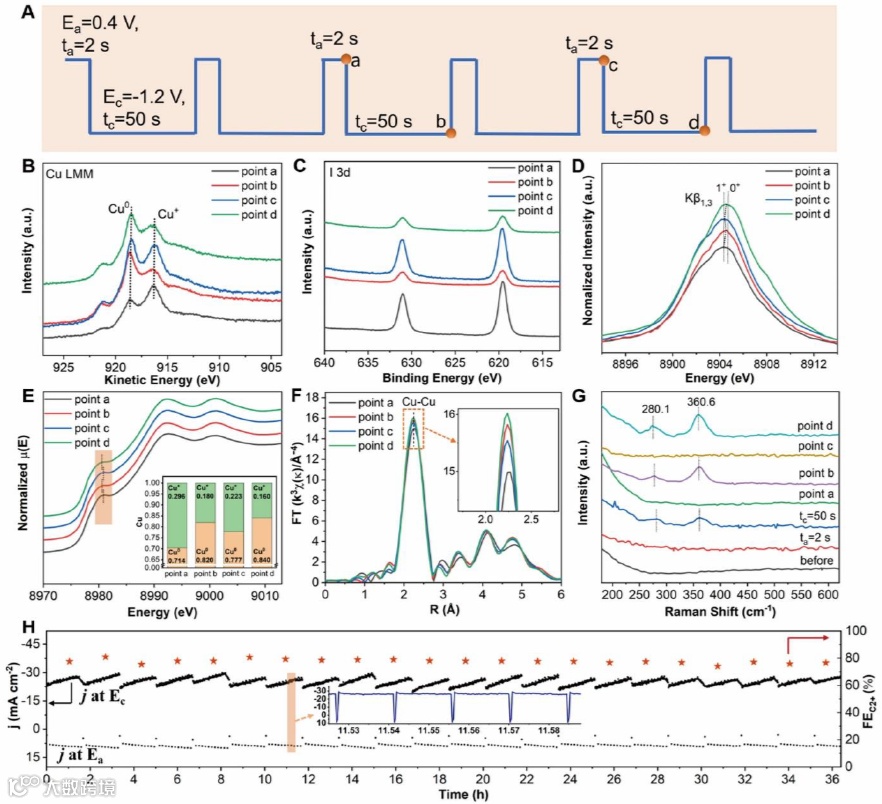

图 4. 在CO2电还原过程中,催化剂的原位操作表征和长期稳定性。A) 原位操作表征测试条件的示意图 (Ea= 0.4 V vs. RHE, ta= 2 s, Ec= -1.2 V vs. RHE, tc= 50 s)。a点:电极经历18个脉冲电解循环,并在Ea = 0.4 V vs. RHE时停止。b点:电极经历了18个脉冲电解循环,并在Ec = -1.2 V vs. RHE处停止。c点:电极经历了 36 个脉冲电解循环,并在Ea = 0.4 V vs. RHE 时停止。d点:电极经历了36个脉冲电解循环,并在Ec = -1.2 V vs. RHE处停止。B)准原位Cu LMM俄歇光谱。C)准原位 3d 轨道 XPS 光谱。D) XES 光谱。E) Cu K-edge XANES 光谱。插图:Cu 氧化态的计算比率。F) EXAFS 光谱的 Cu K-edge FT。插图:EXAFS 光谱的相应放大视图。G) 拉曼光谱。H) 铜箔上 CO2脉冲电还原的长期稳定性。插图:在长期稳定性测试期间,电极的放大 i-t 曲线。

总结与展望
基于上述结果,本文提出了用于电催化剂原位周期性再生的 PR-C 策略。该方法成功地实现了用于电催化CO2RR的Cu 电极。在使用H型电池的0.1 M KHCO3-0.1 M KI水溶液电解液中, CO2RR的C2+产物FE可以达到81.2%,电流密度为22.6 mA cm-2,并且该电流密度和FE可以稳定维持至少36 h。然而,如果不使用 PR-C 方法,电流密度和 FE 会随时间持续下降。DFT计算和原位表征表明,在PR-C过程中,通过在KHCO3-KI电解液中施加适当的阳极电位,可以周期性地再生具有Cu1+物种的ID-Cu。所获得的丰富Cu1+物种有利于CO2活化和C-C耦合,这有助于提高反应效率,实现 CO2 还原生成 C2+ 产物。这项工作为电催化CO2RR生成C2+中的催化剂原位生成,提供了一种有效的方法。作者相信PR-C方法在其他电催化反应中也具有很大的潜力。
