导读：本工作通过PtClx/C中间体的等体积浸渍路线成功制备了高负载且尺寸分布可控的Pt/C催化剂，克服了传统IWI法难以控制PtNPs尺寸的缺点。

第一作者：胡允芹、项琳琳

通讯作者：蒯龙、房彩虹、耿保友

通讯单位：安徽工程大学、安徽师范大学、合肥综合性国家科学中心能源研究院

论文DOI：10.1021/acsmaterialslett.3c00392

全文速览

高负载量的Pt/C催化剂对于降低H₂-空气燃料电池催化层的传质阻抗至关重要。本工作建立了一种基于等体积浸渍（IWI）两步还原法（TSR）制备高载小尺寸Pt/C催化剂（Pt质量分数：50-70%）的合成方法。通过PtCl_x/C中间体（PtCl_x/C-IMD）两步还原策略，克服了传统IWI一步还原法（OSR）在超高负载量下Pt纳米粒子（Pt_NPs）尺寸控制的局限性。研究发现：1）PtCl_x/C-IMD和H₂PtCl₆/C的还原过程存在显著差异，PtCl_x/C-IMD转化为Pt/C仅需100℃，比H₂PtCl₆/C转化温度低50℃；2）Pt_NPs尺寸主要取决于低温形成阶段，而非高温还原煅烧阶段。膜电极性能研究表明，所制备的60 % Pt/C催化剂在H₂-空气燃料电池（阴极Pt载量：0.2 mg/cm²）中于0.65V电压下表现出1.03 W/cm²的功率密度。

背景介绍

H₂-空气质子交换膜燃料电池（PEMFCs）被认为是绿色氢能最重要的应用终端。其中，催化层是化学能不断转化为电能的场所。催化层性能取决于两个因素：催化剂活性和传质阻力。通常情况下，为了提供足够的功率密度，PEMFCs的工作电流往往大于1A/cm²。此时，传质阻力对催化层性能的影响比催化剂活性更为显著。传质阻力与传质路径长度成正比，即与催化层厚度直接相关。因此，构建合理的薄催化层对提高燃料电池的性能至关重要。商业燃料电池催化剂通常采用Pt_NPs/C，其中Pt_NPs为活性组分，因此提高Pt的负载量是降低催化层厚度的关键途径。

本文亮点

1. 本工作通过PtCl_x/C中间体的等体积浸渍路线成功制备了高负载且尺寸分布可控的Pt/C催化剂，克服了传统IWI法难以控制Pt_NPs尺寸的缺点。这一方法具备批量生产能力，并且只需使用极少量水作为溶剂。

2. 通过将H₂PtCl₆/C前驱体在空气中进行第一步还原得到PtCl_x/C-60-IMD中间体，随后将其在H₂/Ar混合气中进行第二步还原得到Pt/C-60-TSR。TSR法所制备的60 % Pt/C催化剂的ECSA和质量活性均高于商业Pt/C催化剂，且膜电极性能优异。

图文解析

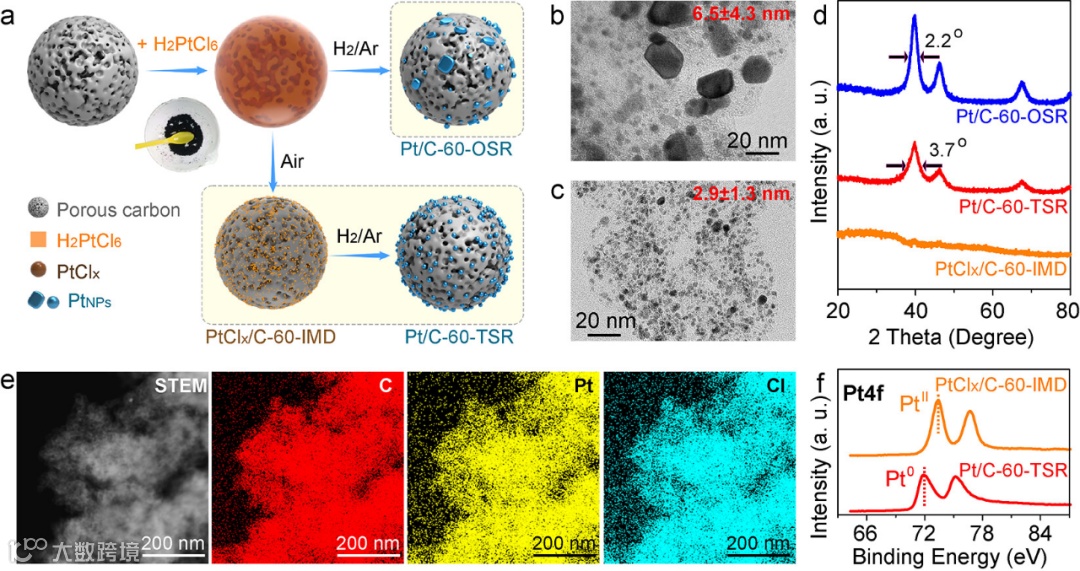

图1：OSR和TSR路径的IWI合成与相关产物的表征

本研究采用OSR-IWI和TSR-IWI两种路径制备了Pt/C-60-OSR和Pt/C-60-TSR（图1a）。TEM显示出Pt/C-60-TSR具有更小的尺寸，约为2.9±1.3 nm（图b、c）。这一结果得到了XRD的进一步证实，因为Pt/C-60-TSR显示出更大的半峰宽（图1d）。EDS-HAADF-STEM-mapping显示，在PtCl_x/C-60-IMD中Pt的均匀分布（图1e）。XPS结果表明，经过H₂-Ar混合气煅烧后，PtCl_x/C-60-IMD中Pt^Ⅱ成功还原为Pt⁰（图1f）。

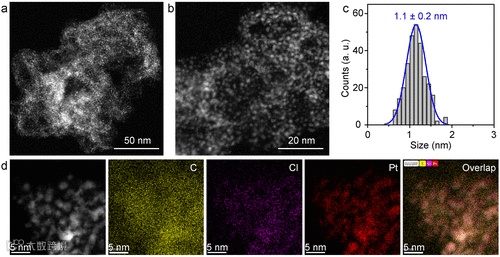

图2：PtCl_x/C-60-IMD中间体的STEM表征及PtCl_x尺寸分布

从AC-HAADF-STEM照片及粒径分析（图2a-c）可知，在经过空气煅烧处理后，在碳载体上负载了尺寸为1.1±0.2 nm的PtCl_x NPs，这为获得均匀且尺寸较小的Pt/C催化剂奠定了基础。根据AC-HAADF-STEM EDS mapping（图2d），可以看出Cl与Pt元素重叠较好，进一步证实了还原成分为PtCl_x/C。

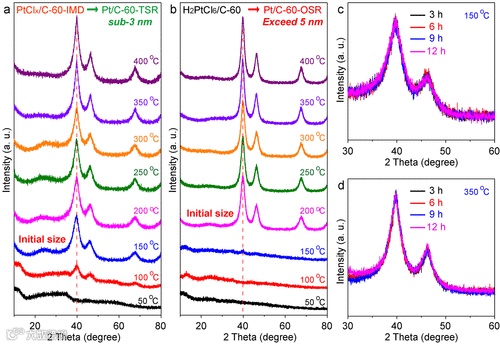

图3：PtCl_x/C-60-IMD（a）和H₂PtCl₆/C-60（b）还原过程的XRD图谱

通过对PtCl_x/C-60-IMD和H₂PtCl₆/C在H₂-Ar混合气还原过程每隔50℃的XRD谱图跟踪（图3a、b），可以观察到在100℃时，PtCl_x/C-60-IMD已经开始形成Pt_NPs，而在150℃时完全转化为Pt/C-60-TSR。较宽的XRD峰表明，Pt_NPs在初始阶段较小，并且在300℃内没有增加。相比较之下，H₂PtCl₆/C的还原过程更加困难，在150℃时只观察到微弱的特征峰，温度升高到200℃时才出现Pt_NPs的强峰，根据其半峰宽可以看到在还原初期就形成了较大的Pt_NPs，说明Pt_NPs最终尺寸与还原温度没有显著关联。此外，Pt/C-60-TSR还表现出优异的抗烧结性能。在150℃（图3c）和350℃（图3d）下，随着还原时间的增加，峰宽没有明显的变化，即便将还原时间延长至12 h，得到的Pt_NPs尺寸也未增加。

同步热重质谱（TG-MS）研究进一步揭示了PtCl_x/C-60-IMD和H₂PtCl₆/C-60在H₂/Ar混合气中的还原过程之间的显著差异。对于PtCl_x/C-60-IMD，HCl信号（质荷比37）稳步增加，表明该还原过程十分温和，并且TG失重始于100℃。而H₂PtCl₆/C-60存在两个明显的还原峰，其中145℃附近的峰归因于H₂PtCl₆分解为PtCl_x，200℃附近的峰代表PtCl_x向Pt NPs还原，此过程HCl释放峰的出现对应着强烈的反应过程，可能是其还原尺寸失控的原因。

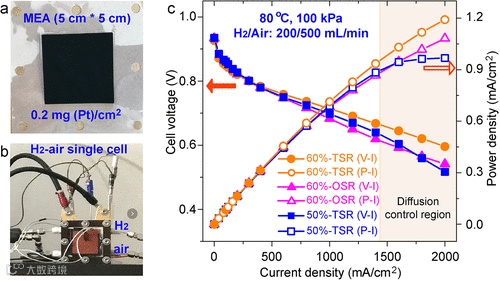

图4：MEA及H₂-空气PEMFC单电池照片及其极化曲线和功率密度曲线

膜电极制造商（安徽枡水新能源科技有限公司）对所制备的催化剂进行了评价。有效面积为25 cm²，测试条件：阴极催化剂负载量为0.2 mg (Pt)/cm²，背压100 kPa，流量0.2/0.5L/min，工作温度为80℃。由Pt/C-60-TSR催化剂制备的膜电极组件（MEA）（图4a、b）的电压-电流（V-I）和功率-电流（P-I）曲线如图4c所示。在0.65 V电压下实现了高电流密度（1600 mA/cm²）和功率密度（1.03 W/cm²）是Pt/C-60-OSR催化剂的1.26倍。此外，本研究对Pt/C-50-TSR催化剂的性能进行了评价，在电流密度低于500 mA/cm²时，其性能与Pt/C-60-TSR催化剂相差不大。但是在500~1500 mA/cm²之间出现了严重的极化现象，在工作电流高于1500 mA/cm²时出现了明显的电压降，原因可能是较低载量Pt/C-50-TSR构筑的催化层较厚，导致高工作电流下传质较差。

总结与展望

该工作有望贡献一种商业燃料电池Pt/C催化剂的批量制备方法，申请中国发明专利1件并获得授权（ZL202210916820.X）。
