南科大顾均Nat. Commun.：交联聚电解质助力纯酸条件CO₂还原

邃瞳科学云

2023-09-21

导读：本研究通过在催化剂表面修饰高电荷密度的交联聚合物cPDDA，成功实现了在无碱金属酸性电解液中的CO2电化学还原，cPDDA@Ag和cPDDA@In在纯酸中CO2还原的主要产物分别是CO和甲酸。

第一作者：覃海港

通讯作者：顾均

通讯单位：南方科技大学

论文DOI：10.1038/s41467-023-41396-2

全文速览

在酸性电解液中进行CO₂电化学还原有助于提高CO₂的利用率，而碱金属阳离子能够抑制析氢并促进CO₂还原。然而，碱金属阳离子在CO₂还原过程中易形成碳酸盐沉积物。在本研究中，我们通过在催化剂表面修饰一层阳离子型聚电解质（交联型聚二烯丙基二甲基氯化铵），在无碱金属酸性电解液中成功实现了CO₂电化学还原。该聚电解质层具有高密度的阳离子基团，并固定在催化剂表面，起到抑制析氢和调控催化剂表面电场的作用。通过采用此策略，在0.1 M H₂SO₄中实现了在Ag催化剂上95±3%的CO法拉效率，以及In催化剂上76±3%的甲酸法拉第效率。此外，在无碱金属酸性电解液中液泛的质量仅为含碱金属阳离子酸性电解液的2.5±0.6%，并且经过36 h 的CO₂还原后，Ag催化剂上的CO法拉第效率仍能维持在80%以上。

背景介绍

CO₂的电化学还原技术具有广泛的应用前景，可以利用可再生能源将CO₂转化为高附加值的化工原料。然而，在碱性和中性电解液中进行CO₂还原时，CO₂利用率不高且容易在阴极表面形成碳酸盐沉积物，这些问题阻碍了CO₂还原的工业应用。为了解决上述问题，近年来酸性电解液中的CO₂还原得到了发展。在酸性电解液中，碱金属阳离子起到抑制析氢和促进CO₂还原的关键作用。然而，酸性电解液中碱金属阳离子导致了碳酸盐沉积（图1a）和pH变化（图1b）的问题。研究人员对于酸性电解液中阳离子效应的作用机制给出了不同的解释，包括电极界面处的碱金属阳离子对H⁺传质的影响、对界面电场的调控及其与CO₂吸附中间体的短程作用。上述效应均来自阴极表面附近的碱金属阳离子（如图1c所示）。因此，本文提出在催化剂表面固定阳离子聚电解质的思路（如图1d所示），以达到和碱金属阳离子相似的效果。

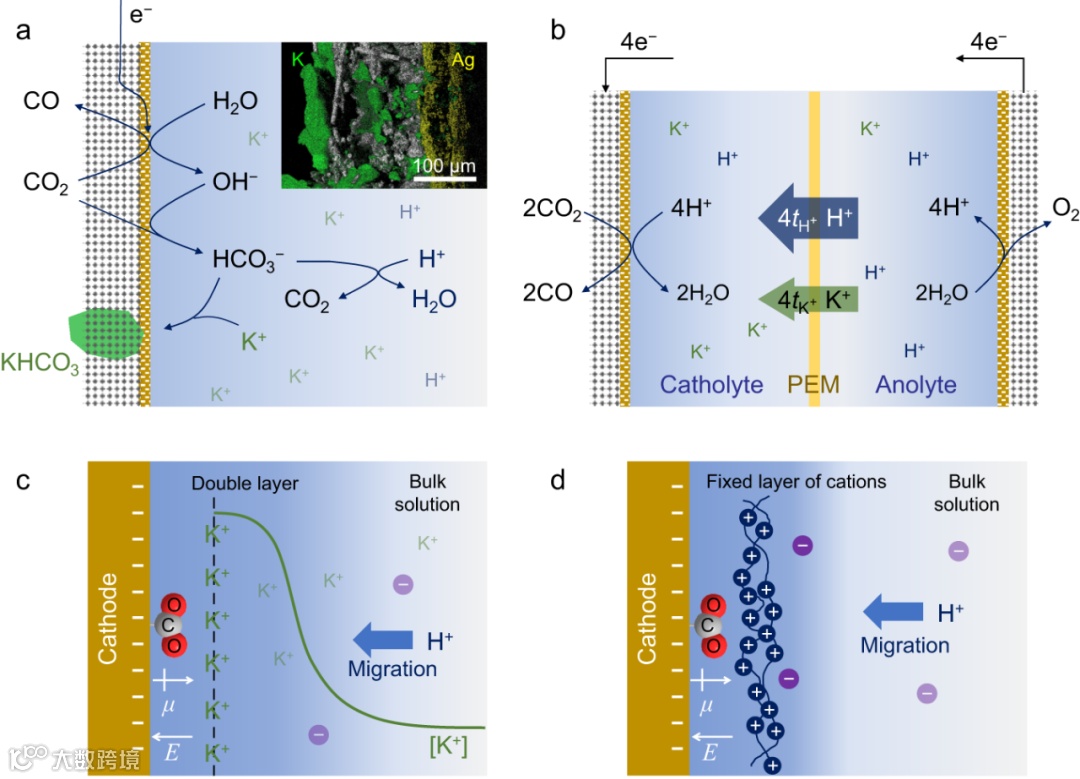

图1. CO₂还原过程中阳离子的作用机制。

本文亮点

1. 本文提出一种在催化剂表面固定高阳离子电荷密度聚电解质的策略，成功实现了在无碱金属酸性电解液中的CO₂电化学还原。

2. 本文结合电化学测试数据和有限元模拟，解释了聚电解质层对HER和CO₂还原的影响机制。

3. 本文定量研究了碱金属阳离子对电极液泛和电解液pH变化的影响。

图文解析

1）无碱金属阳离子酸性电解液中的CO₂还原

图2a展示了聚合物修饰的Ag的CO法拉第效率（CO_FE）随时间变化的曲线，使用的电解液为0.1 M H₂SO₄或0.1 M H₂SO₄+ 0.4 M K₂SO₄，以200 mA cm^-2进行恒电流CO₂还原。bare Ag在0.1 M H₂SO₄中的还原产物没有CO，Sustainion XA-9@Ag在0.1 M H₂SO₄中的CO_FE仅为1%左右，PDDA@Ag在0.1 M H₂SO₄中的CO_FE仅为3%。通过原位交联法将PDDA牢固锚定在催化剂表面（如图2b所示），cPDDA@Ag在0.1 M H₂SO₄中表现出优异的CO₂还原性能，其CO_FE高达90%，并且36 h之后还能维持在80%以上。而在0.1 M H₂SO₄ + 0.4 M K₂SO₄溶液中，虽然Ag催化剂的初始CO_FE到达了90%，但10 h后衰减至43%。如图2c所示，在0.1 M H₂SO₄+ 0.4 M K₂SO₄电解12 h后，阴极液pH值从1.6变为6.9，而阳极液由1.6变为了0.8；在0.1 M H₂SO₄中，阴阳极液pH值基本不发生改变。如图2d所示，在0.1 M H₂SO₄ + 0.4 M K₂SO₄电解液中阴极液泛量为43±17 mg，远高于0.1 M H₂SO₄（1.1±0.4 mg）。

图2. 0.1 M H₂SO₄和0.1 M H₂SO₄+0.4 M K₂SO₄中CO₂电化学还原性能对比。

我们研究了不同电流密度下cPDDA修饰催化剂的CO₂还原性能。如图3a所示，cPDDA@Ag在100 mA cm^-2下具有最高的CO法拉第效率（95±3%），电极电势为-1.57±0.04 V vs SHE。而cPDDA@In进行CO₂还原时主要产物为甲酸，在200 mA cm^-2电流密度下甲酸法拉第效率达到最大值（76±3%），其电极电势为-1.84±0.08 V vs SHE。

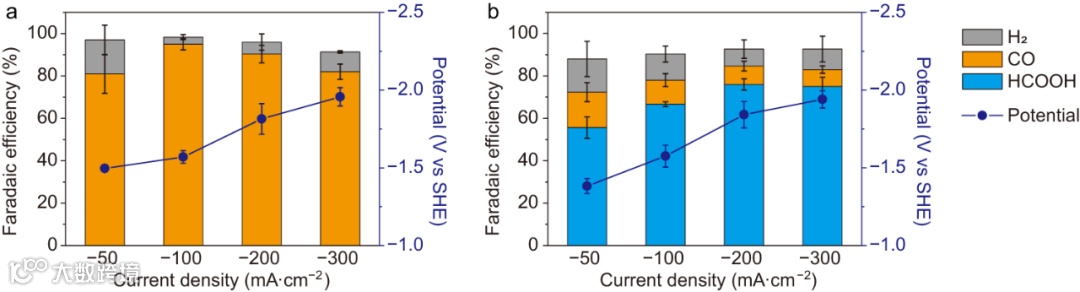

图3. cPDDA@Ag（左）和cPDDA@In（右）在0.1 M H₂SO₄中的CO₂还原性能。

2）聚电解质层的作用机制研究

通过结合微电极测试数据和有限元模拟，对聚电解质层在CO₂还原中的作用进行了研究。如图4a所示，Ag微电极的HER曲线在-1.2 V到-1.8 V区间内出现了一个电流平台，该平台是H⁺的极限传质电流。如图4b所示，聚合物涂层的种类影响电流平台的大小，随着聚合物阳离子电荷密度的减小（cPDDA>Sustanion XA-9>Bare>Nafion），平台的电流密度增大。和裸Ag微电极相比，具有阳离子聚合物涂层（cPDDA和Sustainion XA-9）的Ag微电极上H⁺传质速率减慢，而具有阴离子聚合物（Nafion）涂层的Ag微电极上H⁺传质速率增大。

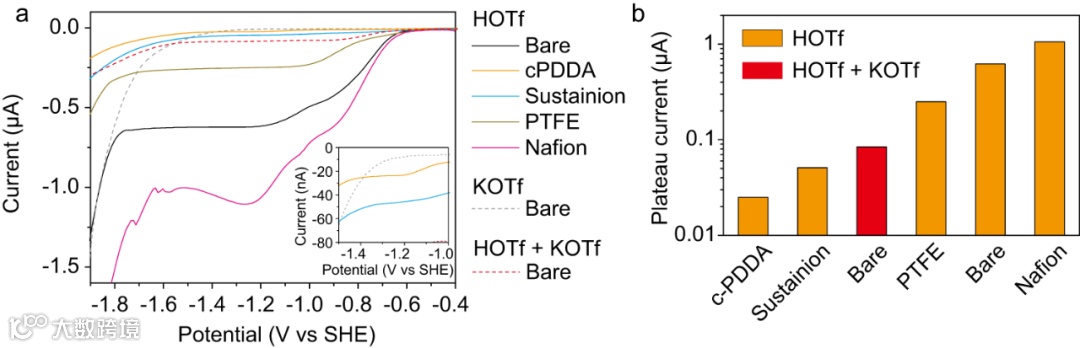

图4. 聚电解质层对Ag微电极HER性能的影响。

通过GMPNP模拟，对聚电解质层抑制H⁺传质的作用机制进行了解释。如图5a所示，通过在聚合物层设置不同的电荷密度（ρ_p）来研究不同聚合物涂层对H⁺传质的影响。如图5b所示，模拟结果表明，随着ρ_p增大，H⁺的电迁移速率减小，这与微电极实验结果一致。如图5c所示，电势曲线在电解液/阳离子聚合物界面发生突跃，ρ_p越高，溶液/聚合物界面的势垒越高，这是由道南效应引起的。此外，ρ_p能够改变电极局部环境的pH值。如图5d所示，OHP处的pH值随着ρ_p的增大而增大，当ρ_p等于+300 C cm^-3且在电势小于-1.2 V时，OHP处的pH值大于溶液体相的pH值。考虑到实际的CO₂过程会产生OH^-，因此实际的pH值更大。

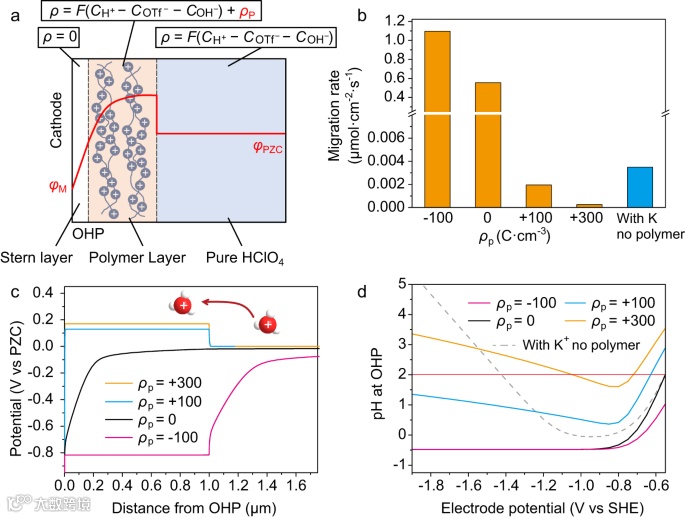

图5. GMPNP模拟结果，聚合物层对H⁺传质的影响。

聚电解质层不仅能够抑制H⁺的传质过程，还能调控Stern层内的电场强度。有文献指出，在CO₂向CO的转化过程中，CO₂的单电子转移反应（CO₂ + e^-→ CO₂^·-）被认为是决速步骤。如图6a所示，阴极和OHP间的电势差是电荷转移的驱动力，同时Stern层内的电场能够与吸附物种^*CO₂的吸附偶极相互作用，从而稳定吸附中间体。无论是哪一种机制，高电荷密度的聚电解质层都更有利于CO₂还原的进行。如图6b所示，随着电极电势的负移，ρ_p为0或-100 C cm^-3的聚合物Stern层内的电场强度达到某一固定值之后不再增长，而对于ρ_p为+100 C cm^-3和+300 C cm^-3的聚合物，Stern层内的电场强度随电势负移而单调增大。当ρ_p达到+300 C cm^-3时，产生的电场强度将与含K⁺的酸性溶液中的电场强度相当。

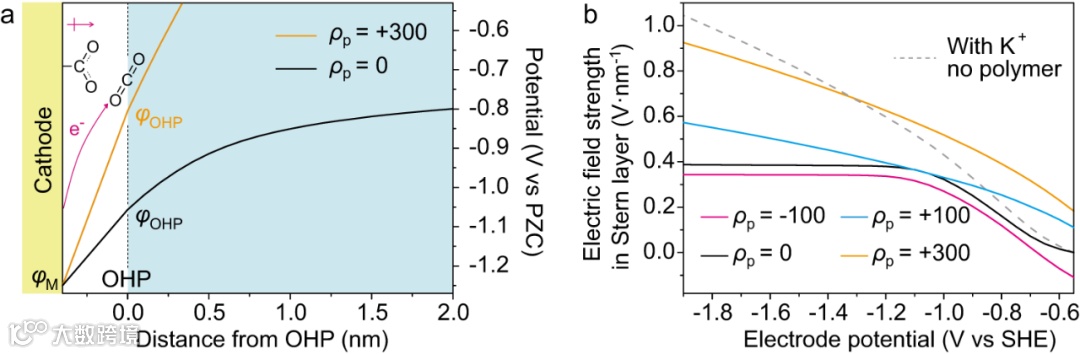

图6. GMPNP模拟结果，聚合物层对电极界面电场的影响

总结与展望

本研究通过在催化剂表面修饰高电荷密度的交联聚合物cPDDA，成功实现了在无碱金属酸性电解液中的CO₂电化学还原，cPDDA@Ag和cPDDA@In在纯酸中CO₂还原的主要产物分别是CO和甲酸。微电极测试结合GMPNP模拟结果表明，阳离子聚电解质层起到抑制H⁺传质和增强界面电场的作用。在无碱金属阳离子酸性电解液中进行CO₂还原可以维持电解液pH不变，同时改善电极液泛的问题。

参考文献

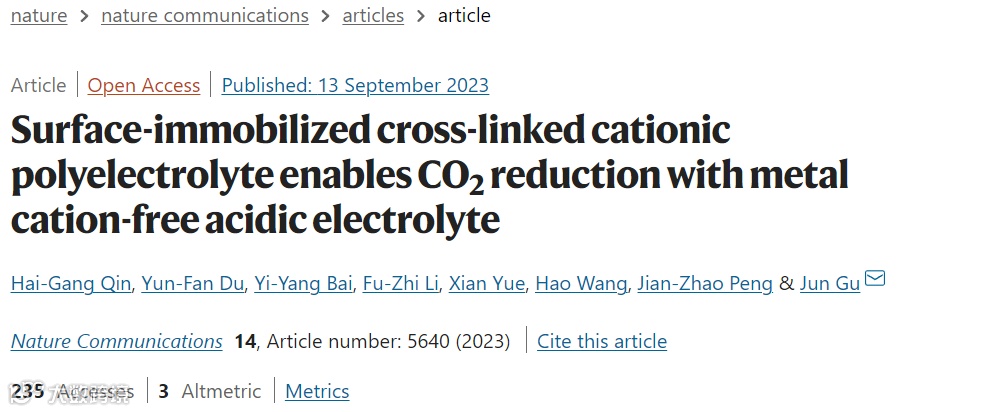

Qin, HG., Du, YF., Bai, YY.et al. Surface-immobilized cross-linked cationic polyelectrolyte enables CO₂ reduction with metal cation-free acidic electrolyte. Nat Commun 14, 5640 (2023). https://doi.org/10.1038/s41467-023-41396-2

作者介绍

顾均：2016年于北京大学获得无机化学专业博士学位，师从张亚文教授和严纯华院士。2016年至2021年在瑞士洛桑联邦理工学院（ Ecole polytechnique fédérale de Lausanne, EPFL）从事博士后研究，合作导师为Xile Hu（胡喜乐）教授，研究方向为非贵金属催化的二氧化碳电化学还原。2021年3月加入南方科技大学化学系，副教授，博士生导师，课题组长。在Science, Nat. Catal., Nat. Commun., J. Am. Chem. Soc., Angew. Chem. Int. Ed.等期刊发表多篇论文。
