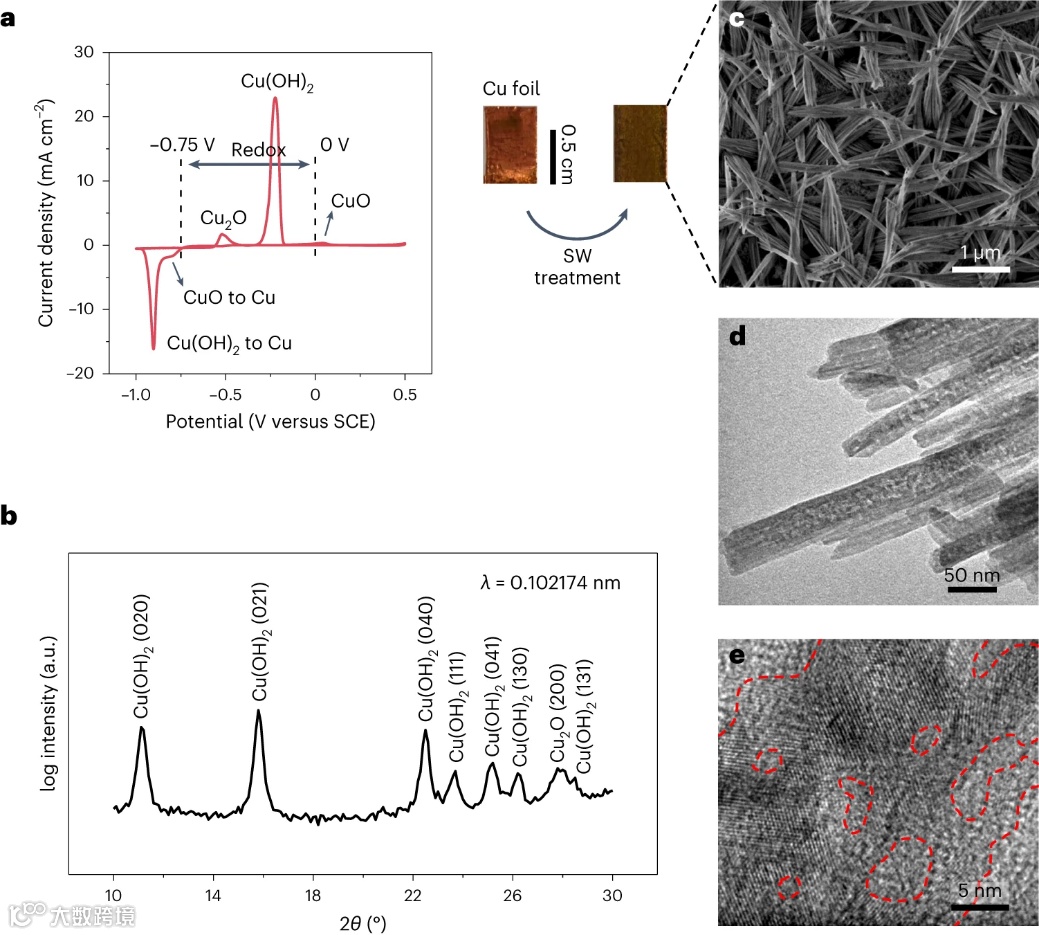

图1. SW-Cu(OH)2/Cu的合成与表征。a,纯铜箔在 0.5 M KCl + 1 M KOH 中的循环伏安曲线,扫描范围为 0.5 至 –1.0 V,相对于 SCE 为 1 mV s–1。b,所制备的SW-Cu(OH)2/Cu的GIXRD图谱,揭示了SW处理过程中电极表面上多个Cu(OH)2晶面的形成。c,所制备的SW-Cu(OH)2/Cu的SEM图像,显示电极表面上丰富的纤维状结构,长度为微米级。d,电极表面单根纤维的高分辨率透射电子显微镜图像,表明纤维是由约 10-40 nm 细纳米线的平行束形成的。e,单根纳米线的放大图像(晶体缺陷以红色虚线突出显示),突出显示了 SW 处理后电极的高孔隙率,导致表面积增加。

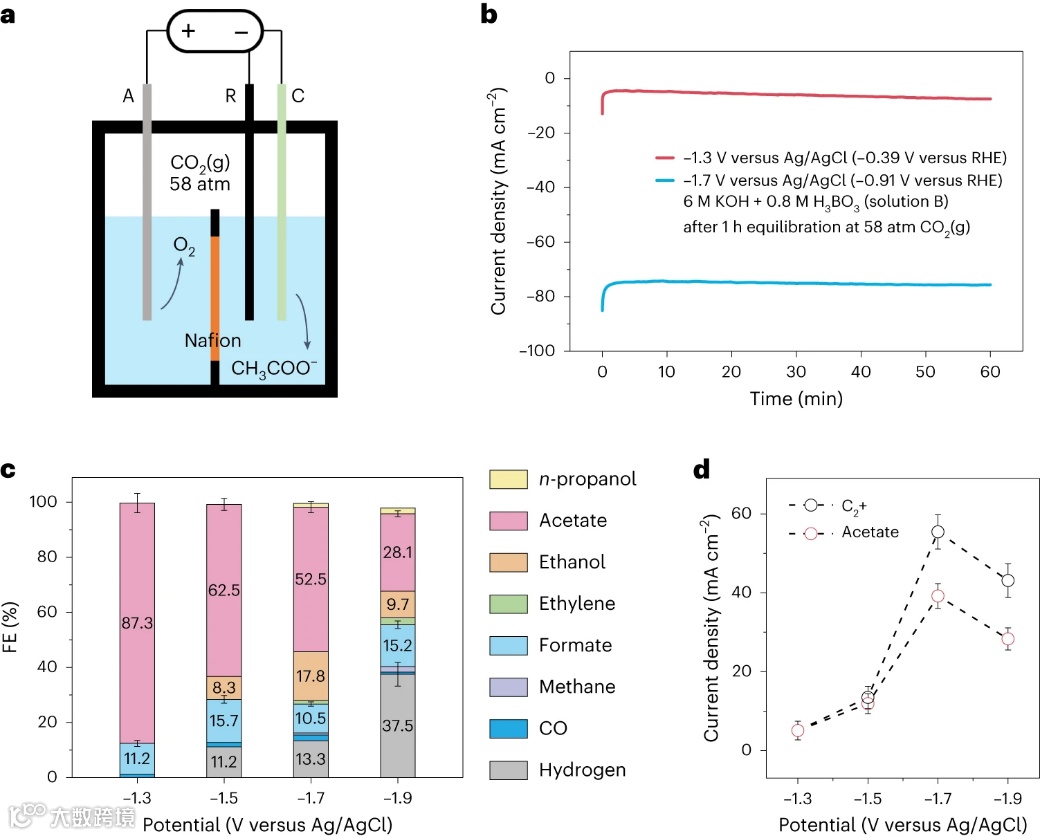

图2. SW-Cu(OH)2/Cu 在58atm CO2(g) 下的 CO2RR。a,高压CO2RR电解槽的简化示意图。b, 在电解质 B (6 M KOH + 0.8 M H3BO3) 中、在–1.7 V 条件下(相对于 Ag/AgCl 和 58 atm),SW-Cu(OH)2/Cu进行 1 h CO2RR 期间的几何电流密度分布。c, 在电解质 B (6 M KOH + 0.8 M H3BO3) 中、在–1.3 至 –1.9 V 下(相对于Ag/AgCl 和 58 atm),SW-Cu(OH)2/Cu在进行 1 h CO2RR的最大乙酸盐 FE可达到 87.3%。d,在 –1.3 至 –1.9 V 下(相对于Ag/AgCl 和 58 atm),SW-Cu(OH)2/Cu在 1 h CO2RR 中的乙酸盐和 C2+的部分电流密度。

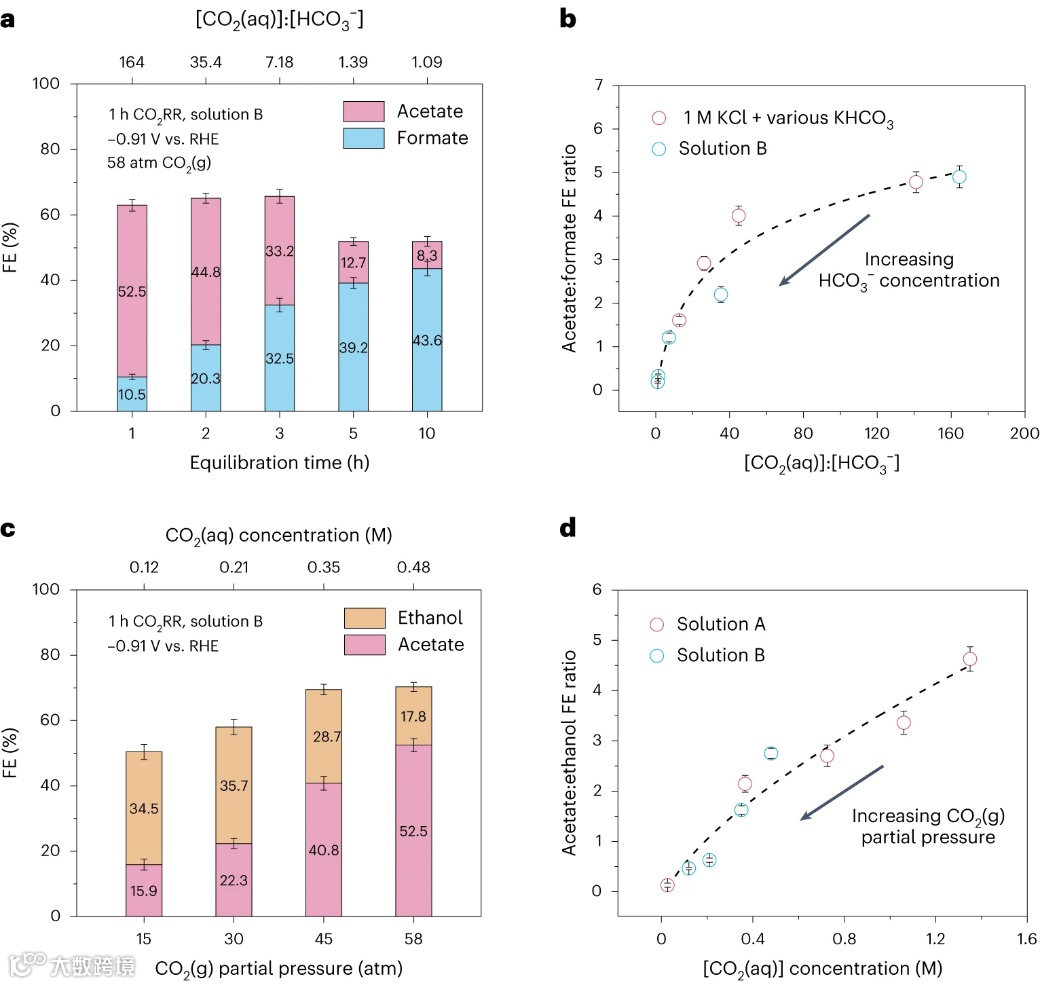

图3. 甲酸盐、乙酸盐和乙醇之间的 CO2RR 选择性。a,在溶液 B 中、相对于 RHE 的 –0.91 V 下,在58 atm CO2(g)下平衡1至10 h,在更长的平衡时间内,醋酸盐 FE 和部分电流密度随着 [CO2(aq)]/[HCO3−]比率的降低而降低。b,在弱酸性至碱性 CO2RR条件下,作者观察到乙酸盐/甲酸盐 FE 比率与 [CO2(aq)]/[HCO3−] 比率呈正相关。c,在溶液 B 中、相对于 RHE 的 –0.91 V 下,溶液 B 在 15–58 atm CO2(g) 下平衡1 h,醋酸盐 FE 和部分电流密度随着 [CO2(aq)]的增加而增加,这是由于提高了 CO2(g) 分压。相比之下,乙醇 FE 和部分电流密度随着 [CO2(aq)] 的增加而降低。d,在溶液 A 和 B 中,作者均观察到乙酸盐/乙醇 FE 比率与 [CO2(aq)]呈正相关。

图4. 原位拉曼光谱探索 Cu/CuOx 催化剂上的 CO2RR 机理。a,高压原位拉曼光谱装置的顶视图照片和侧视图示意图。b,SW-Cu(OH)2/Cu 上的 CO2RR 在 –0.91 V 下的高压原位拉曼光谱。c,在58 atm 下C-O 伸缩振动的放大拉曼光谱。d,在溶液B、在58 atm CO2(g)、在不施加还原电位情况下,SW-Cu(OH)2/Cu电极的拉曼光谱。e,生产甲酸盐、乙酸盐、乙醇和碳氢化合物的 CO2RR 机制的简化示意图。

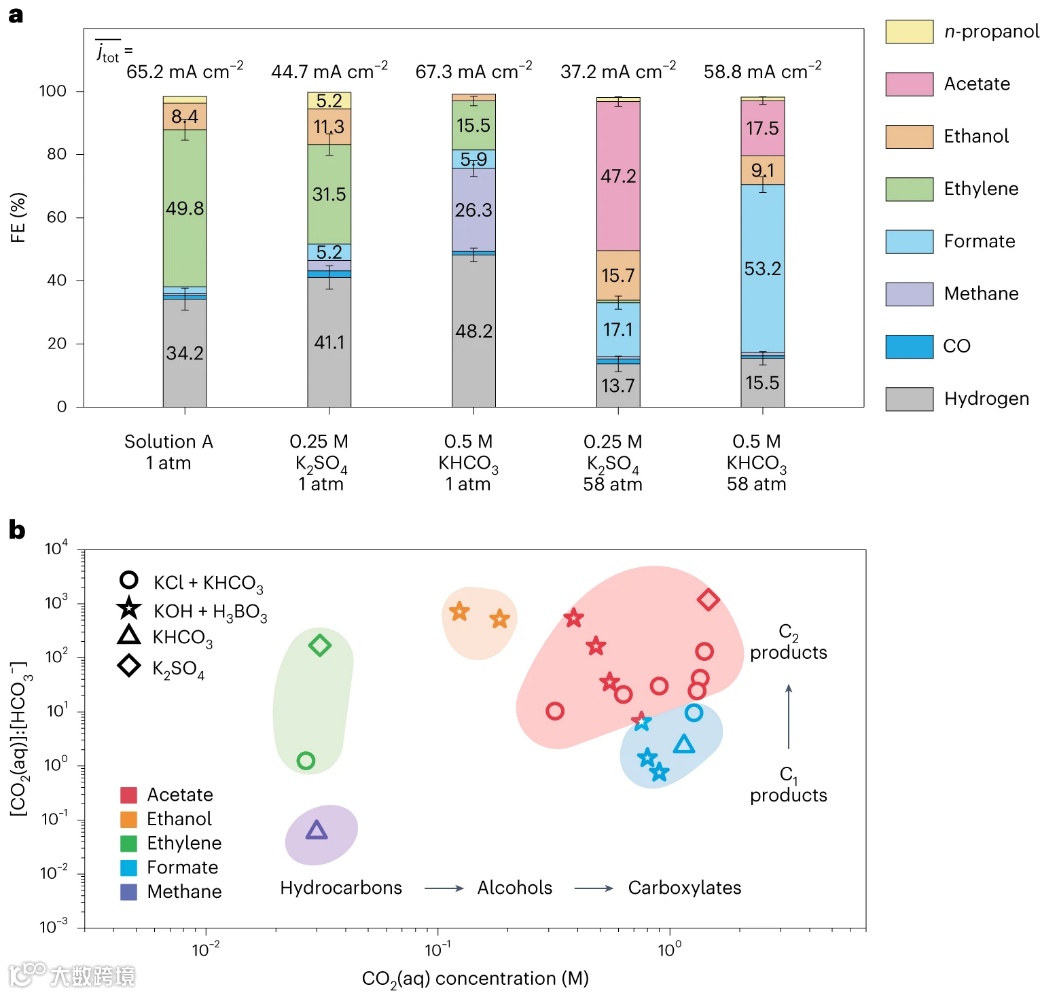

图5. Cu(I)/Cu(0) 催化剂上的 CO2RR 选择性趋势。a,SW-Cu(OH)2/Cu在溶液A、0.25 M K2SO4和0.5 M KHCO3中的1 h CO2RR性能;在–1.46 V下(相对于RHE),在1 atm CO2(g)鼓泡条件和58 atm高压条件下。b,SW-Cu(OH)2/Cu在不同条件下的CO2RR选择性。

图6. 通过引入 CO2(l) 提高CO2RR 性能。a、CO2相图和相变。b,在没有CO2(l)的58 atm CO2(g)下,平衡1 h和用CO2(l)平衡0.5 h后,溶液B中[CO2(aq)]的微红外测量。c,L型SA-SW-Cu(OH)2/Cu的20 h CO2RR;在–1.7 V vs Ag/AgCl 下,在溶液B中,在 58 atm CO2(g) + CO2(l) 下。d,通过催化剂表面的 Cu2+物质被动交联的藻酸盐链示意图。e,催化剂表面铜价态变化的定量分析。
声明
“邃瞳科学云”直播服务
扫描二维码下载
邃瞳科学云APP
