第一作者：胡琪副教授, 亓帅博士研究生
通讯作者：何传新 教授
通讯单位：深圳大学
论文DOI：10.1021/jacs.3c06904
钴基尖晶石氧化物(即Co3O4)已成为硝酸根电还原(NO3−RR)制氨的高效催化材料之一，但钴基尖晶石真正的活性位点不明。在这个工作中，我们发现Co3O4的NO3−RR活性高度依赖于Co位点的几何位置，并且NO3−RR倾向于发生在八面体Co (CoOh)而不是四面体Co (CoTd)位点上。此外，在NO3−RR过程中，CoOhO6随着O空位(Ov)的形成而电化学转化为CoOhO5。实验和理论结果均表明，原位生成的CoOhO5−Ov结构是NO3−RR的真正活性位点。为了进一步提高CoOh位点的活性，我们用不同含量的Cu2+阳离子取代惰性CoTd，并观察到CoOh的NO3−RR活性与电子结构之间呈现出“火山型”相关性。令人印象深刻的是，在1.0 M KOH+ 0.1 M NO3−中，优化了CoOh位点的(Cu0.6Co0.4)Co2O4，在−0.45 V vs. RHE时，产NH3的最高法拉第效率为96.5%，产NH3速率高达1.09 mmol h−1cm−2，优于大多数非贵金属基电催化剂。
NH3是一种用途广泛的工业化合物，被认为是现代农业和工业的基础。目前，工业NH3的生产主要通过Haber – Bosch方法完成，年产量约为1.5 - 2亿吨。虽然该方法是一种高度优化和高效的NH3合成法，但它需要苛刻的反应条件(即高压和高温)。目前，电化学氮(N2)还原反应(NRR)产生NH3提供了另一种途径。然而，N2的低溶解度和N≡N键的极高键强度(941 kJ mol−1)极大地限制了NH3的生成速率，通常比Haber - Bosch途径要小2 - 3个数量级。考虑到NO3−的高溶解度和NO的低键能(204 kJ mol−1)， NO3−RR的NH3生成速率较NRR显著提高。此外，随着含氮肥料和化学品的过度使用，地表水和地下水中NO3−的浓度不断增加，对人类健康构成了极大的威胁。在这方面，NO3−RR还可以帮助关闭NO3−氮循环，从而解决NO3−的环境污染问题。不幸的是，NO3−RR涉及复杂的8电子转移，反应动力学缓慢，同时产生各种副产物，如NO2−、N2、N2H4和H2 等。因此，为了提高NO3−RR，同时抑制副产物的产生，迫切需要开发高效的电催化剂。
近年来，Co3O4 因成本低、性能优良已成为NO3−RR中研究热门的电催化剂。Co3O4是一种典型的AB2O4尖晶石氧化物，包含一个四面体配位的Co2+ (CoTd)位点和两个八面体配位的Co3+ (CoOh)位点。总的来说，Co3O4的电催化活性高度依赖于Co的特定几何位置。例如，Co3O4在析氧反应(OER)中的活性主要来源于Co2+Td位点，而Co3+Oh是5-羟甲基糠醛(HMF)氧化的主要活性位点。尖晶石氧化物的金属组成具有很强的可调性，大多数+2价和+3价的金属元素可以分别被引入尖晶石氧化物的A位和B位。因此，Co尖晶石的电子构型和价态可以通过用其他过渡金属取代特定的Co位来很好地调整，因此，合理设计二元和三元的Co基尖晶石通常比Co3O4具有显著增强的电催化性能。在此，为了显著提高Co3O4基电催化剂的NO3−RR活性，我们应该首先确定Co3O4的几何位置依赖的NO3−RR活性；然后，用其他过渡金属取代特定的Co位，进一步合理调整Co3O4的电子构型和价态。
在这个工作中，我们首次尝试通过合成和比较Co3O4、MgCo2O4和CoAl2O4的NO3−RR活性来建立几何位置-活性关系（MgCo2O4和CoAl2O4分别暴露出Co3+Oh和Co2+Td位点），并受上述见解的启发，将具有优异NO3−催化活性的Cu2+引入Co3O4中，以优化无活性的Co2+Td位点，从而显著增强NO3−RR。

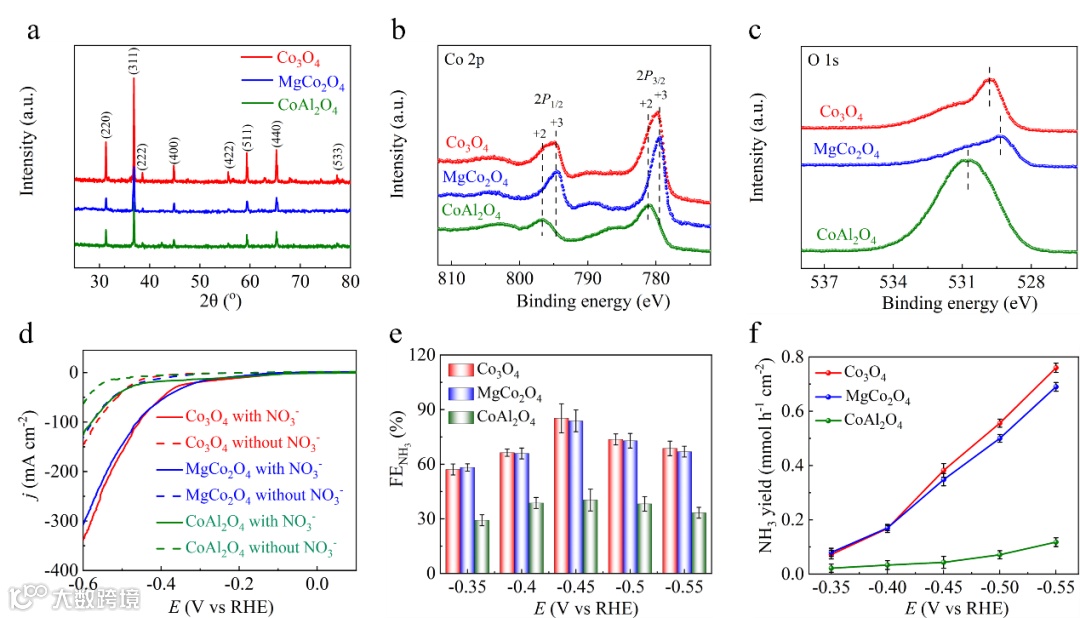

图1. Co基尖晶石的物理结构表征（XRD, XPS）和NO3−RR性能研究：Co3O4、MgCo2O4和CoAl2O4通过溶胶-凝胶步骤和随后在空气中高温煅烧获得。三种样品的XRD图均显示出一组相同的峰，对应于立方尖晶石结构，表明成功合成了结构相同但Co几何位置不同的尖晶石。在三个样品的Co 2p光谱中都观察到Co 2p1/2和Co 2p3/2的两个明显的峰，这是由Co 2p的自旋-轨道重态引起的。Co3O4的Co 2p3/2宽峰可以适用于Co2+(781.3 eV)和Co3+ (779.8 eV)。与Co3O4同时含有Co2+和Co3+相比，MgCo2O4和CoAl2O4的表面分别以Co3+和Co2+为主。如图1c所示，Co3O4的O 1s峰位于529.8 eV，而MgCo2O4和CoAl2O4的O 1s峰分别位于结合能较大和较小的位置，这可以归因于CoOh与O阴离子之间的相互作用比CoTd更强。研究了Co3O4、MgCo2O4和CoAl2O4在1.0 M KOH和0.1 M NO3−室温条件下的NO3−RR性能。LSV曲线显示，NO3−RR活性的顺序为Co3O4≈ MgCo2O4 > CoAl2O4。例如，在−0.6 V vs RHE电位下，Co3O4的电流密度略大于MgCo2O4，但明显大于CoAl2O4(图1d)。这表明NO3−RR优先发生在CoOh位点，而CoTd对NO3−RR相对不活跃。此外，三种电催化剂在添加NO3−的电解液中(实线)比不添加NO3−的电解液中(虚线)均表现出显著增加的电流密度和更正的起始电位，表明发生了NO3−RR(图1d)。如图1e所示，在不同的外加电位下，三种电催化剂的FENH3值均呈现“火山型”趋势，FENH3在−0.45 V vs RHE电位时达到最大值。值得注意的是，在−0.45 V vs RHE电位下，Co3O4和MgCo2O4的FENH3值分别为85.6和83.8%，远高于CoAl2O4(40.3%)。在−0.45 V vs RHE条件下，Co3O4和MgCo2O4的NH3产率分别达到0.38和0.35 mmol h−1 cm−2，是CoAl2O4 (0.04 mmol h−1 cm−2)的9倍左右，进一步证实了Co3O4的NO3−RR活性主要来源于CoOh位点而非CoTd。

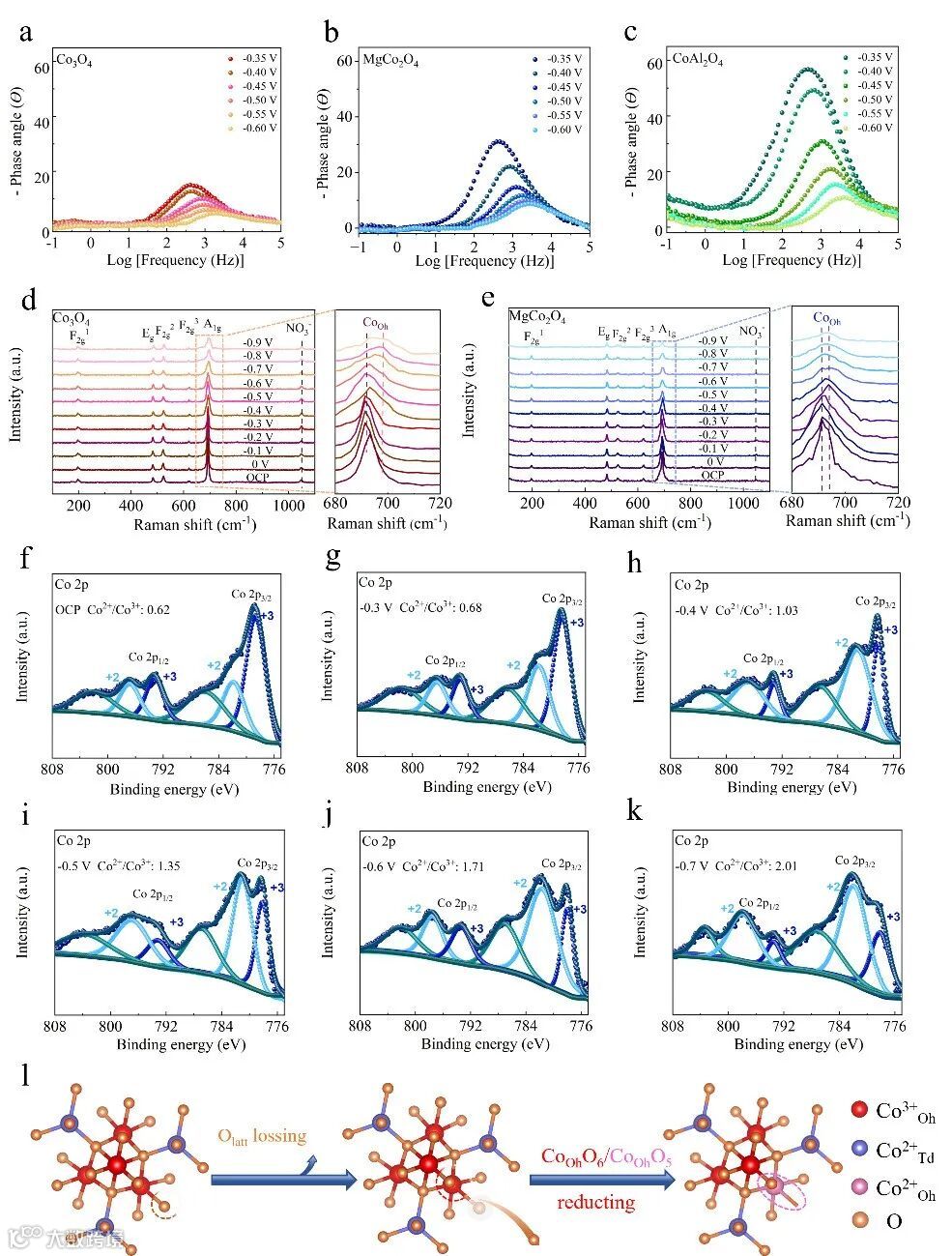

图2. Co基尖晶石催化剂的电化学原位表征: 为了探究工况条件下催化剂的动态演变和真实活性物种。通过原位EIS观察三种样品的Bode相图，发现在相同偏压下，Co3O4和MgCo2O4的相位角小于CoAl2O4。这意味着Co3O4和MgCo2O4表面更多的电荷参与了法拉第反应，而不是存储在电极/电解质界面中，而CoAl2O4则相反。原位Raman和原位XPS对催化剂在施加电位下的结构变化进行了监测，证明了在NO3−RR的反应条件下，CoOh-O6可能电化学转化为CoOhO5-Ov，而CoTd保持不变。此外，DFT计算表明，与CoOh和CoTd结合的桥接O离子(即Ov2f)相比，Ov更倾向于在末端与CoOh结合的O离子(即Ov3f)处生成。基于以上结果，我们在图21中展示了NO3−RR在−0.45 V vs RHE下CoOhO5−Ov的生成过程。

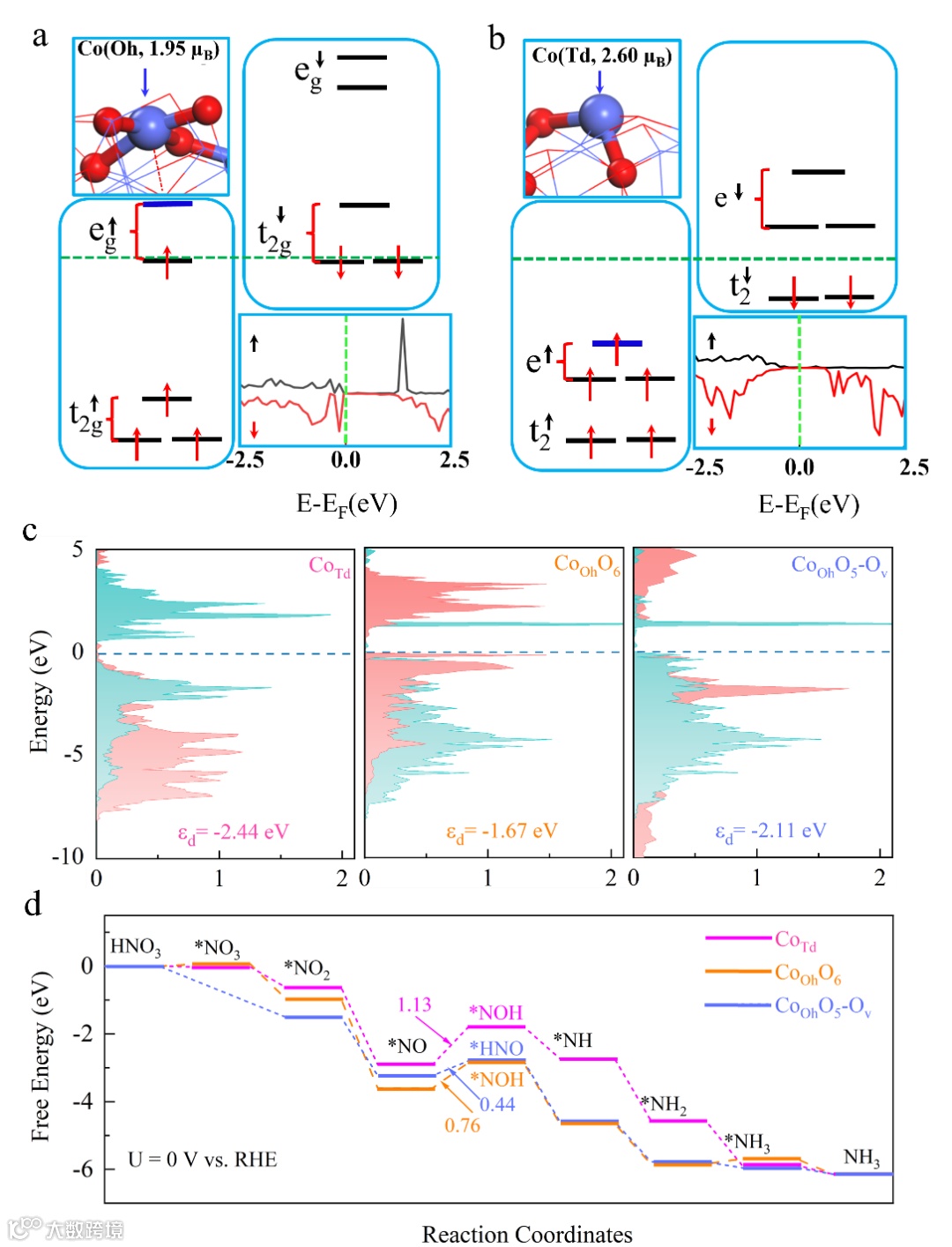

图3. DFT计算：如图3a、b(晶体场图)所示，CoOh和CoTd都呈现在表面，向真空方向有轻微的向外运动，在此情况下，它们的电子结构会偏离理想的八面体和四面体晶体场。一个主要的变化是由于局部畸变导致d轨道的退化，在这种情况下，CoOh和CoTd都观察到强烈的自旋极化，这可以通过计算的磁矩来证明。这种极化也被投影态密度所证实，如插图所示，在CoOh的费米能量以上约1.4 eV处观察到一个自旋上升的尖峰，但在CoTd中没有发现。结合上述结果，生成了自旋极化晶体场图，再现了这些关键特征。在CoOh的情况下，eg(自旋向上)和t2g(自旋向下)都提供了位于导带最小值(CBM，图3a中的蓝线)的空态。不同的是，CoTd中的这种空态在~ 0.8 eV时由e轨道主导(只自旋向下)；重要的是，所有自旋状态都被完全占据了。上述差异会影响NO3−RR对NO3−的吸附和催化性能。如图3c (DOS谱图)所示，CoOh在价带最大值处提供丰富的态以促进强Co−N键，表现出优于CoTd的性能。如图3d所示，Ov将PDS的能垒从0.76 eV略微降低到0.55 eV，同时与*NH3生成相关的能量需求也变小了。

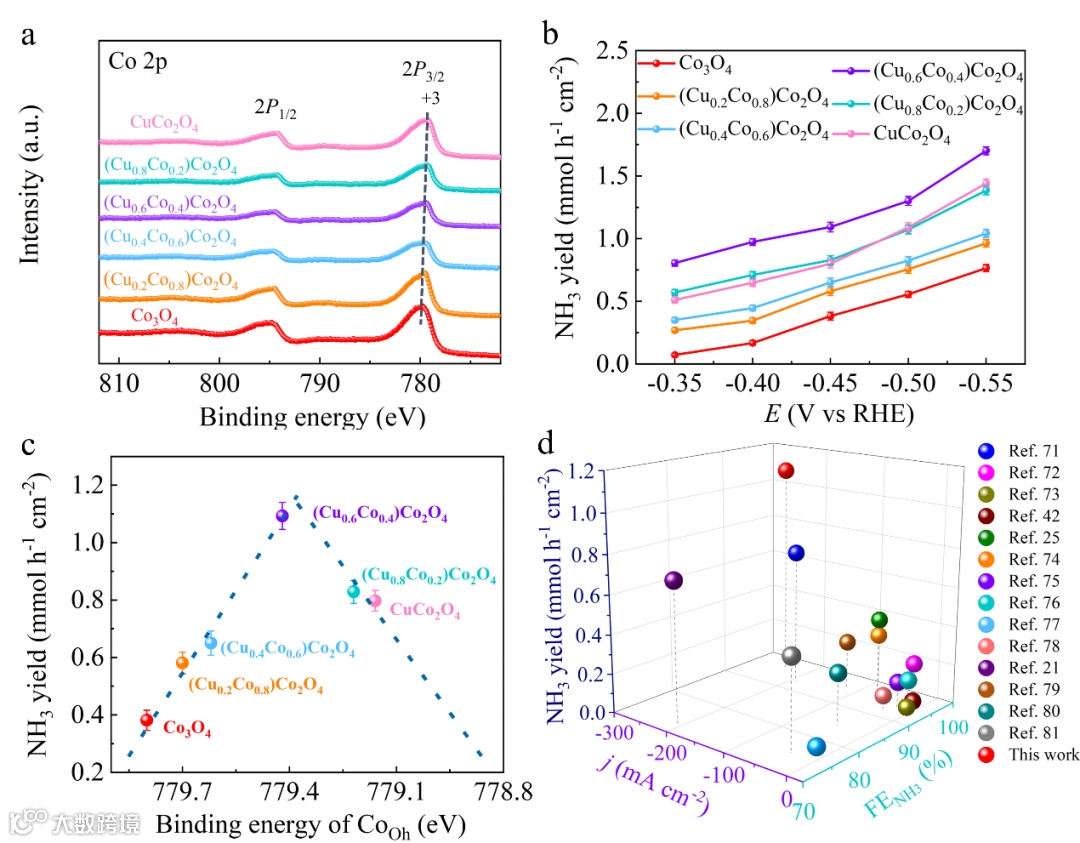

图4. (CuxCo1-x)Co2O4的XPS表征和NO3−RR性能研究。在这项工作中，我们试图在不减少高活性CoOh数量的条件下，通过用其他阳离子(即Cu2+)替换部分CoTd来调整CoOh位点的电子结构。考虑到具有3d9电子构型的Cu2+相对于原Co (3d7)可以带来两个电子，我们选择Cu2+代替Co3O4的CoTd ((CuxCo1−x)Co2O4(x = 0、0.2、0.4、0.6、0.8、1.0))。如图4a所示，随着Cu掺杂量的增加，Co 2p3/2中Co3+Oh的结合能逐渐升高，说明引入Cu掺杂剂可以有效地调整CoOh的电子结构。然后，在1.0 M KOH和0.1 M NO3−的电解质中，在室温下评估这些(CuxCo1−x)Co2O4氧化物的NO3−RR活性(图4b, c)。有趣的是，CoOh的结合能与NH3的生成速率呈“火山型“相关，(Cu0.6Co0.4)Co2O4达到火山曲线的顶端(图4c)。也就是说，NO3−RR活性随CoOh电子结构的变化也遵循“火山型“曲线，这表明调整CoOh的局部电子结构是提高Co3O4基尖晶石NO3−RR活性的有效策略。令人印象深刻的是，(Cu0.6Co0.4)Co2O4的NO3−RR活性优于大多数报道的非贵金属基电催化剂(图4d)。
总之，本工作通过系统地研究具有特定几何Co位的尖晶石的NO3−RR，成功地确定了八面体Co位(CoOh)是尖晶石Co3O4催化剂中NO3−RR生成NH3的最佳几何位置。为了弄清Co3O4的真正活性位点，我们进一步利用原位 Raman光谱和XPS技术跟踪了反应条件下Co3O4的动态变化，研究表明在NO3−RR过程中，CoOhO6随着Ov的形成而电化学转化为CoOhO5。DFT计算表明，相对于CoTd, CoOh位点为NO3−RR提供了更有利的局域电子结构，Ov改变了NO3−RR的反应途径，调节了CoOh的电子结构，增强了NO3−RR活性。考虑到这一点，我们进一步优化CoOh的局部电子结构，用不同含量的Cu2+阳离子取代CoTd，并观察到NO3−RR活性与CoOh的电子结构之间存在火山状的相关性。令人印象深刻的是，与纯Co3O4相比，优化后的(Cu0.6Co0.4)Co2O4的NO3−RR活性提高了3倍。这项工作不仅提供了尖晶石电催化剂的不同几何位置如何影响NO3−RR性能的观点，而且还提供了通过定制CoOh位点的局部电子结构来设计高级NO3−RR电催化剂的新概念。
