第一作者：唐钰莹，罗晓
通讯作者：宁国宏教授、李丹教授
通讯单位：暨南大学广东省超分子配位化学重点实验室
论文DOI：10.1002/anie.202408186
开发新型金属有机框架（MOFs）作为从水和氧气中高效生产过氧化氢的光催化剂具有特别的吸引力，但仍然面临挑战。本文中制备了四种基于环三核单元（CTUs）的MOFs，可用于光催化合成H2O2。研究表明，Cu-CTU基MOFs无法光催化生成H2O2，而将金属节点从Cu-CTU改为Ag-CTU可显著提高H2O2生成的光催化性能。在420 nm波长下，H2O2生成速率高达17476 μmol g−1 h−1，表观量子产率为4.72%，该性能远高于大多数报道的MOFs。通过同位素标记实验和DFT计算，全面研究了其光催化机制。该研究通过分子工程为制备具有高H2O2生产活性的MOF光催化剂提供了新的思路。
过氧化氢（H2O2）作为一种绿色的氧化剂和清洁燃料，广泛地用于化学合成、制药工业和水处理等工业过程。随着对H2O2需求的迅速增长，其生产量不断增加，预计到2027年其产量将达到570万吨。迄今为止，超过95%的H2O2是通过蒽醌氧化生产的。该方法不仅是一种多步骤且耗能的方法，还会产生大量污染物。因此，开发成本更低、更环保的H2O2生产方法是重要的。利用水和氧气作为原料，光合成H2O2被认为是一种可持续和绿色的方法。目前，人们开发了多种光催化剂，如无机和有机半导体、金属络合物、碳氮化物、有机聚合物、COFs和氧化石墨烯材料。相比之下，金属有机框架（MOFs）因其具有可设计的孔结构和优异的光电性能，使得其在光催化中有着广泛的应用。然而，用于光催化合成H2O2的MOFs数量有限且效果不佳，其面临的主要问题为：低稳定性、低可见光吸收、低电子和空穴分离效率以及金属节点易引发H2O2分解等。因此，开发用于光催化合成H2O2的新型高效MOFs仍是一个重大挑战。
该课题组通过动态共价键连接构建了铸币金属（即Cu、Ag和Au）基环状三核单元（CTUs）的二维（2D）共价金属有机框架（CMOFs）。之前的工作（CCS Chem. 2020, 2, 2045–2053；Chem. Sci. 2021, 12, 6280–6286；J. Am. Chem. Soc., 2022, 144, 17487–17495； Angew. Chem. Int. Ed. 2023, 62, e202306497；Nat. Commun., 2024, 15, 194.）表明CTU基MOF材料有望用于光催化生产H2O2。本研究构筑了Ag-CTUs基MOF材料，JNM-25，它能够以每小时17476 μmol g−1的速率生产H2O2。光催化机制研究表明，有机连接子是氧还原中心和Ag-CTU是水氧化中心。本研究为设计用于H2O2的生产的高效MOF光催化剂提供了新的思路。
作者首先通过亚胺缩合反应（图1），制备了两种基于Cu-CTU的二维MOFs，分别命名为JNM-1和JNM-2（JNM代表暨南材料），以及两种基于Ag-CTU的二维MOFs，分别命名为JNM-24和JNM-25。（图1）。

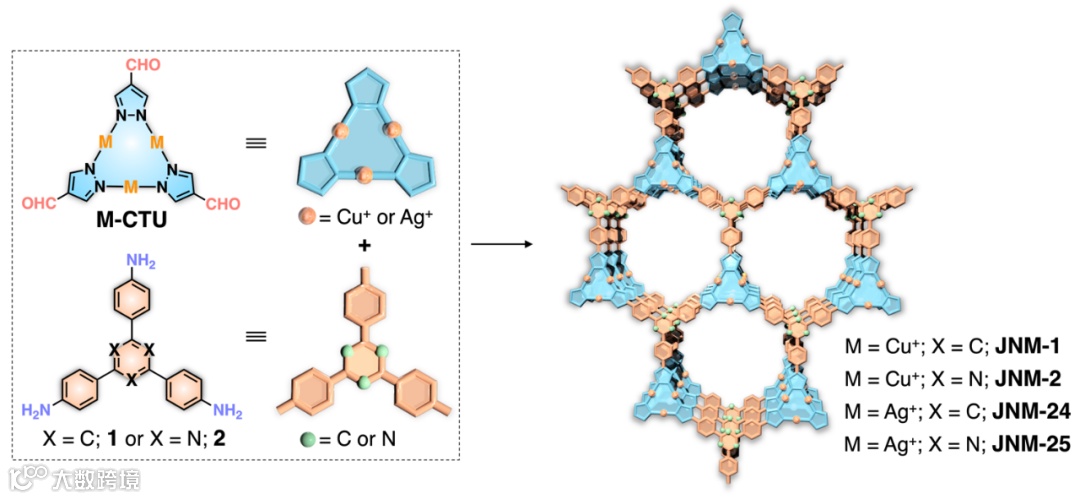

图1. JNM-1、JNM-2、JNM-24和JNM-25的合成示意图。
作者通过结构模拟和粉末X射线衍射（PXRD）分析（图2A、2B），解析了JNM-24和JNM-25的晶体结构。JNM-24和JNM-25表现出与JNM-1和JNM-2相似的AA堆叠结构，这表明金属节点的改变（从Cu-CTU到Ag-CTU）并未引起显著的结构变化。此外，通过FT-IR和固体13C CP-MAS NMR分析，对JNM-24和JNM-25的化学结构进行了表征（图2C）；氮气吸附-脱附实验表明，JNM-24和JNM-25均表现出III类吸附特征（图2D），其比表面积分别为395和306 m2/g。DFT模型分析显示，它们的孔径均为~2.0 nm，接近理论预测值。

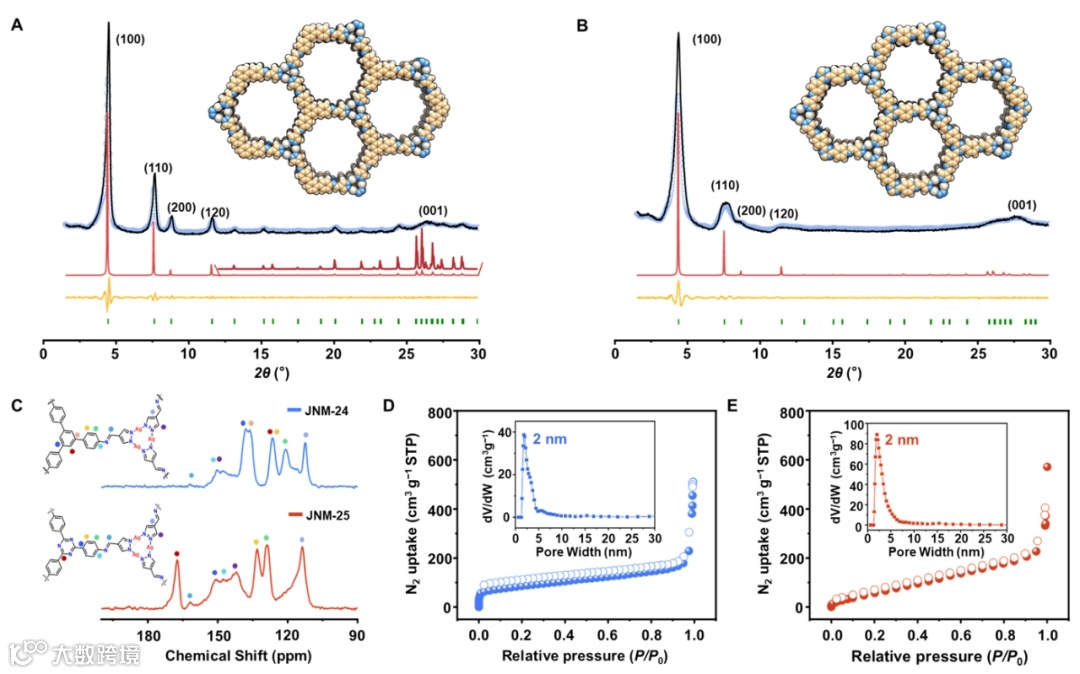

图2. JNM-24和JNM-25的晶体结构和表征。(A)JNM-24和(B)JNM-25的晶体结构，显示空间填充模型。(C) JNM-24（蓝色）和JNM-25（红色）的固态13C CP-MAS NMR光谱（100MHz，300K）。(D)JNM-24和(E)JNM-25在77K时的N2吸附（填充）和解吸（开放）等温线曲线（插图中JNM-24和JNM-25的孔径分布曲线分别显示2.0 nm的均匀孔径）。
通过固态紫外-可见漫反射光谱探测了JNMs的能带结构（图3B-C）。其结果表明，改变金属离子（从Cu到Ag）对光学性质影响不大，而改变有机连接体略微降低了MOF材料的光吸收能力。重要的是，JNM-1、JNM-2、JNM-24和JNM-25的能带结构，在热力学上可以光催化氧气（O2）生成H2O2，即氧气还原反应（ORR），或者光催化水（H2O）生成H2O2，即水氧化还原反应（WOR）。为了进一步探索其光电化学性质，进行了光致发光(PL)光谱、瞬态光电流测量和电化学阻抗谱(EIS)测试。实验结果表明，与有机前驱体相比，JNMs荧光猝灭，说明其具有更高的光诱导电子-空穴对分离效率和更快的载流子动力学。在最佳光激发下，JNM-24、JNM-25和JNM-2的平均寿命（τav）分别为0.21、0.46和0.49 ns。此外，在可见光照射下，JNM-25具有最高的光电流密度，并且其电荷转移电阻最小，表明JNM-25具有最高的电荷分离效率（图3E-F）。

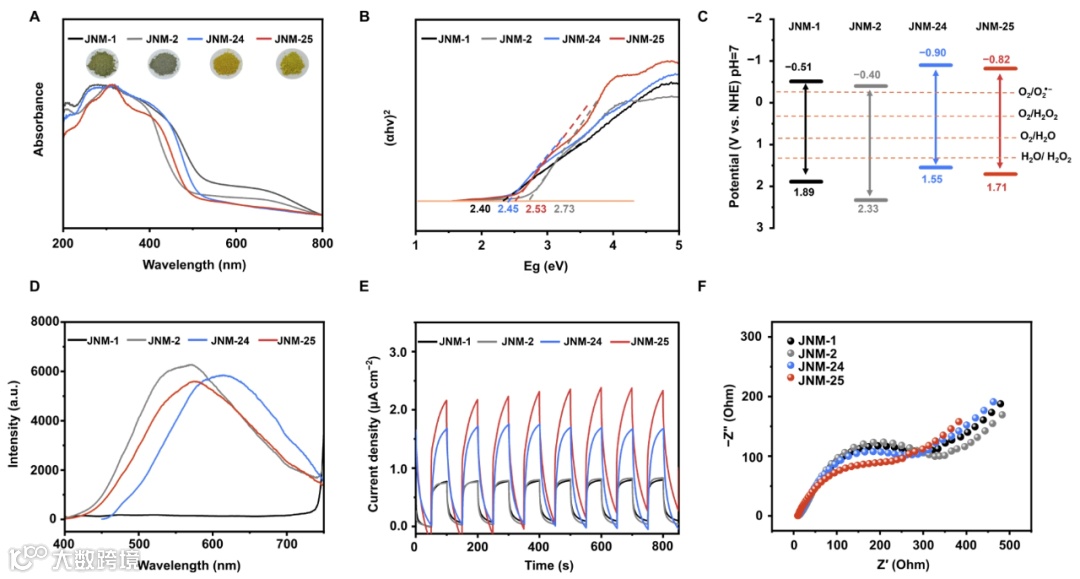

图3. JNM-1、JNM-2、JNM-24和JNM-25的光电特性。(A)JNM-1、JNM-2、JNM-24和JNM-25的固态UV-Vis漫反射光谱。插图为JNMs粉末样品的照片。(B)JNM-1、JNM-2、JNM-24和JNM-25的Tauc曲线，(C)能级图，(D)PL光谱，(E)光电流响应曲线，以及(F)奈奎斯特图。
在最佳条件下，使用JNM-24或JNM-25作为光催化剂，H2O2的生成与光照时间呈线性关系，5小时后浓度分别增加到1146或625 μM（图4A）。作者利用一系列验证实验，探究了JNM-24和JNM-25生成H2O2的光催化路径（图4B和3C）。在空气和氩气气氛下，JNM-24和JNM-25的H2O2生成速率显著降低，这表明氧气参与了H2O2的生成。通过添加AgNO3、叔丁醇（TBA）和苯醌（BQ）作为电子、羟基自由基（•OH）和超氧阴离子（O2•−）的清除剂，进一步研究了活性物质的作用。结果显示，光生电子参与了反应，•OH不参与H2O2生成反应，而添加BQ则完全抑制了H2O2的生成。在IPA存在下，JNM-24和JNM-25的H2O2生成速率分别达到8740和17476 μmol g−1 h−1。长时间反应约58小时后，生成的H2O2浓度分别达到约70 mM和223 mM。令人印象深刻的是，JNM-25的H2O2生成速率、稳定性、耐久性和AQY等光催化性能均优于大多数已报道的MOFs。

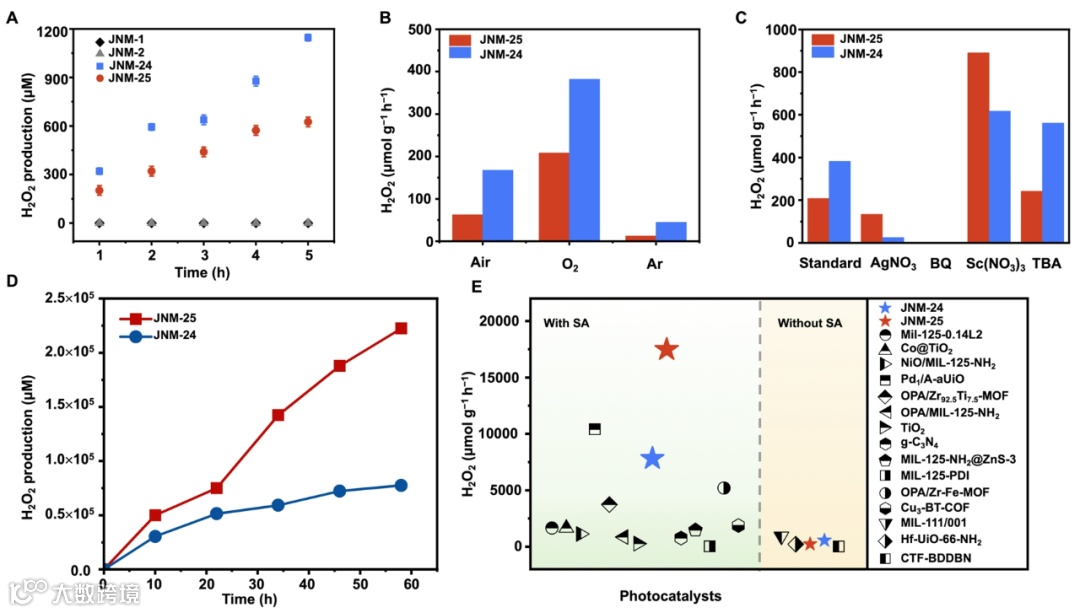

图4. JNMs的光催化性能。(A)JNM-1、JNM-2、JNM-24和JNM-25在催化剂质量浓度为3 mg/5 mL时，在装有λ≥420 nm滤光片的300W氙灯照射下，在纯水中光催化生成H2O2的时间过程。(B)JNM-24和JNM-25在不同气体环境下的光催化H2O2生成活性。(C)JNM-24和JNM-25在不同活性材料捕获剂下产生H2O2的效率。(D)JNM-24和JNM-25在IPA存在下的长期光催化H2O2产率。(E)JNM-24和JNM-25与其他代表性材料的H2O2生成效率比较。(A)、(C)和(D)中的实验值是在有O2存在的情况下获得的。
作者为了揭示机制，进行了多项对照实验。在18O2气氛下进行同位素标记实验，图5A显示在光照24小时后释放的气相中可检测到16O2和18O2。结合OER实验结果，进一步证实16O2由H216O通过OER生成，并在ORR中被捕获转化为H216O2。使用DMPO作为捕捉剂，进行电子顺磁共振（EPR）测量。在光照下，明显观察到DMPO-O2•−的特征信号，证实O2•−在光催化反应中起关键作用。此外，利用漫反射红外傅里叶变换光谱（DRIFTs）进行原位测量。以上结果表明，使用JNM-24和JNM-25的H2O2光催化合成涉及逐步的ORR过程（即O2→O2•−→•OOH→H2O2）和4e− OER（即H2O→O2）过程。值得注意的是，由OER生成的O2可以在ORR中被捕获并进一步转化为H2O2，从而提高光催化性能。

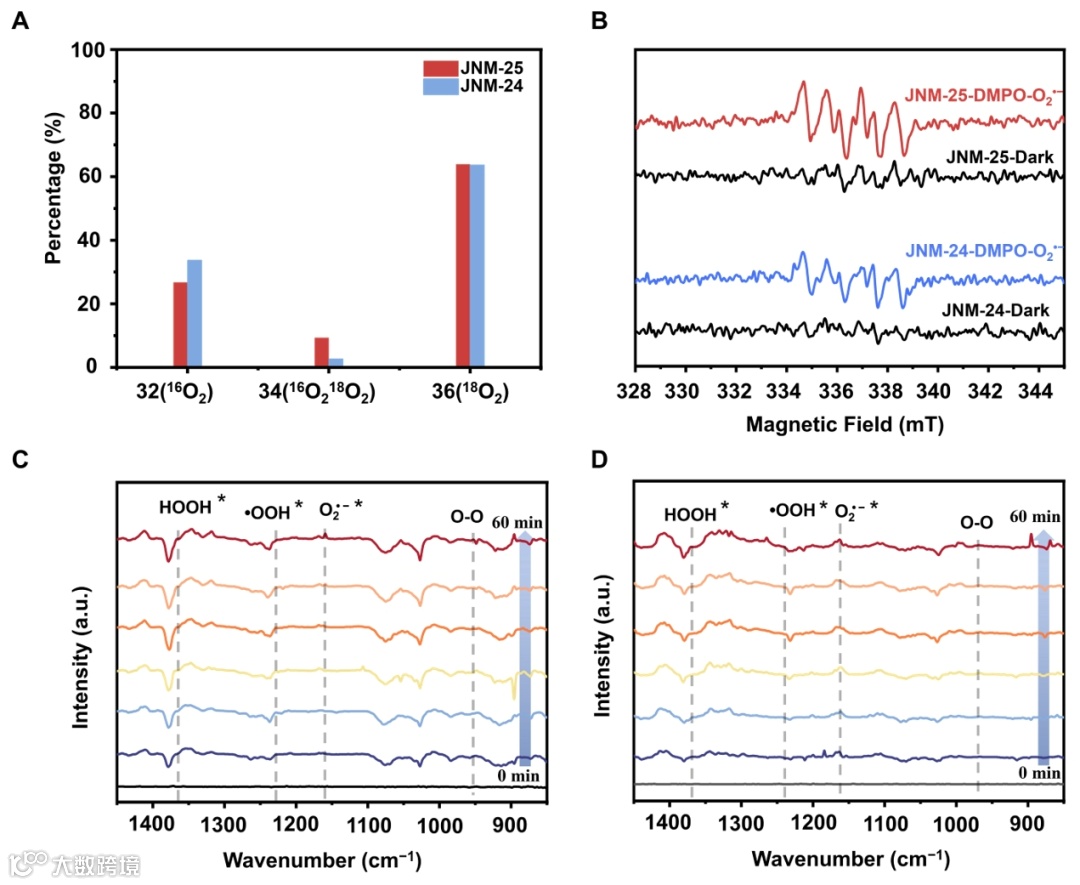

图5. 光催化机理研究。(A)JNM-24和JNM-25的同位素18O2标记实验。(B)JNM-24和JNM-25在DMPO存在下进行光照射前（黑色）和光照射后（蓝色和红色）的EPR捕获实验。JNM-24(C)和JNM-25(D)在H2O2光合作用期间的原位DRIFT光谱。(时间间隔为10分钟）。
为了进一步理解H2O2生成的机制，使用Gaussian 09E软件对JNM-24和JNM-25的简化模型进行了静电势（ESP）计算。所有位置的氧吸附能（ΔEad）均为负值，表明O2在JNM-24和JNM-25上的吸附是热力学有利的（见图6A）。此外，JNM-24和JNM-25在C=N位点生成H2O2的自由能（∆EH2O2）分别为−1.13 eV和−1.14 eV。每一步生成H2O2的自由能在C=N位点均为负值，表明ORR反应是热力学有利的（见图6B）。基于实验结果和计算，作者提出了一个可能的机制（图6C）：初始阶段，O2吸附在C=N位点上。光照后，JNM-24产生光电子，O2获得电子和质子形成•OOH中间体。随后，•OOH进一步获得质子和电子生成H2O2。同时，两个H2O分子可以吸附在Ag3N6位点上，光诱导空穴从H2O中获取电子生成O2和质子。

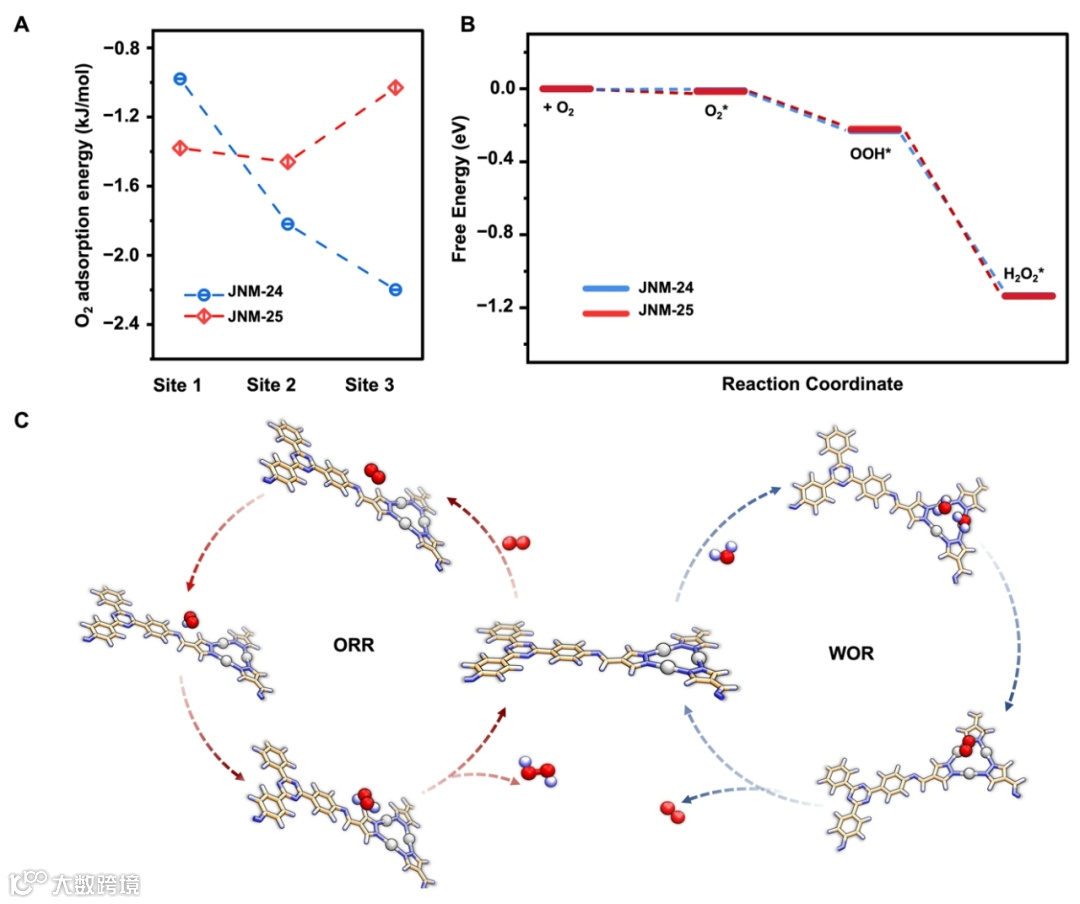

图6. 密度泛函理论DFT计算。(A)计算得出的O2在JNMs不同活性位点的吸附自由能（kJ /mol）。(B)JNM-24和JNM-25通过ORR途径光合成H2O2的自由能图。(C) 2e−两步ORR和4e− WOR的示意图。(*表示表面吸附）
综上所述，本工作通过亚胺缩合反应成功制备了两种基于Cu-CTU的二维MOFs，即JNM-1和JNM-2，以及两种基于Ag-CTU的二维MOFs，分别命名为JNM-24和JNM-25。它们具有良好的光吸收能力和适合的带隙。将金属节点从Cu-CTU改为Ag-CTU不会引起明显的结构变化和光学性质的改变，但其光催化生产H2O2的性能上却有显著差异。具体而言，使用JNM-1和JNM-2作为光催化剂时，没有生成H2O2。然而，在存在IPA的情况下，JNM-25的光催化H2O2生产速率达到17476 μmol g−1 h−1，量子产率（AQY）为4.72%，远高于大多数已报道的MOFs。此外，使用JNM-24和JNM-25作为光催化剂，在约58小时后，H2O2浓度分别可积累到约70和223 mM，表明它们具有良好的稳定性和耐久性。结合同位素标记实验和DFT计算，对JNM-24和JNM-25的光催化机制进行了系统研究。其反应机理涉及逐步的两电子氧还原反应（ORR）（即O2→O2•−→•OOH→H2O2）和四电子的氧化反应（OER）（即H2O→O2）过程。该工作为设计新型MOF光催化剂并从分子层面调整其催化性能提供了一种新策略。
宁国宏，暨南大学化学与材料学院教授。2013年于东京大学获得博士学位（导师Makoto Fujita教授）；2013年-2018年，在东京大学，新加坡国立大学（合作导师为Loh Kian Ping教授）和利物浦大学（合作导师为Andrew I Cooper教授）从事博士后研究。2018年9月底就职于暨南大学化学与材料学院，并加入李丹教授团队。2019年获批广东省自然科学杰出青年项目，同年入选广东省“青年珠江学者”。宁国宏教授的研究领域为超分子化学，晶态多孔材料，有机储能材料等，至今已在Nat. Energy, Nat. Chem., Chem, Nat. Commun., J. Am. Chem. Soc., Angew. Chem. Int. Ed., 等期刊上发表论文60余篇。
