

中国科大在限域离子分离膜方面取得新进展

邃瞳科学云

2024-05-12

导读：本研究提出离子全脱水的概念，设计制备了MOF限域冠醚膜，解决了复杂体系中离子精准分离难题。

近日，中国科学技术大学徐铜文教授/李兴亚副研究员等在限域离子分离膜方面取得突破性进展，他们提出离子全脱水的概念，设计制备了MOF限域冠醚膜，解决了复杂体系中离子精准分离难题。研究成果以题为 “Perfect confinement of crown ethers in MOF membrane for complete dehydration and fast transport of monovalent ions” 发表在国际著名期刊Science Advances上（Sci. Adv. 10, eadn0944, 2024）。

离子的高效精准分离，涉及盐湖提锂、海水精制、高盐废水资源化等重要化工过程。这些体系离子成份复杂，且尺寸均在埃米级，是当前化工分离行业亟待解决的技术难题。面向国家“双碳”战略目标，针对节能减排和传统产业转型升级等国家重大需求，高性能离子分离膜的开发对于化学工业可持续发展具有重要意义。

团队前期研究成果表明埃尺度膜通道有助于离子发生部分脱水，促进离子传递与筛分（J. Am. Chem. Soc., 2022, 144, 23, 10220-10229）。为了进一步提升一价离子通量和选择性，本工作在温和条件下（30 ℃）原位生长MOF限域冠醚（CE@UiO-66）膜，利用UiO-66的窗口-空腔结构实现对冠醚分子的“完美限域”（图1）。该条件下制备的UiO-66具有~8 Å窗口和~12-15 Å空腔，基于尺寸匹配效应，可以限域分子尺寸为 ~12 Å的二苯并-15-冠醚-5（DB15C5）或二苯并-18-冠醚-6（DB18C6）。与原始的UiO-66膜相比，CE@UiO-66膜表现出更高的一价离子渗透速率和选择性，这是由于UiO-66窗口尺寸筛分和冠醚相互作用筛选的协同作用使得一价离子发生完全脱水。在浓差驱动的二元离子分离体系中，一价阳离子的通量（如K⁺）以及一价/二价阳离子的选择性（如K⁺/Mg²⁺）分别在0.9 ~ 1.2 mol m² h^-1和30 ~ 60之间（图2）。第一性原理计算和分子动力学模拟表明，一价离子在通过DB18C6@UiO-66空腔时完全脱水，促使一价离子以较低能垒快速传递（传递能垒：K⁺ < Na⁺ <Li⁺ < Mg²⁺），最终离子跨膜速率为：K⁺ > Na⁺ > Li⁺ > Mg²⁺。MOF限域冠醚策略可结合膜的孔径筛分与相互作用筛选效应，同步提升离子通量和选择性，为复杂体系下离子精准分离膜的构筑提供了理论指导。

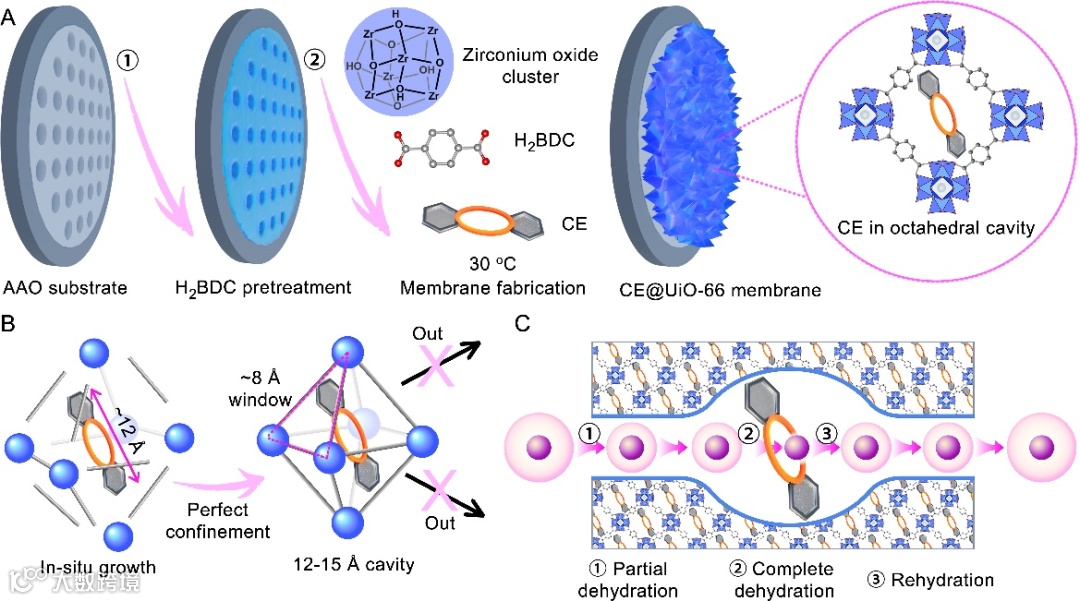

图1 MOF限域冠醚膜制备及离子跨膜传递过程

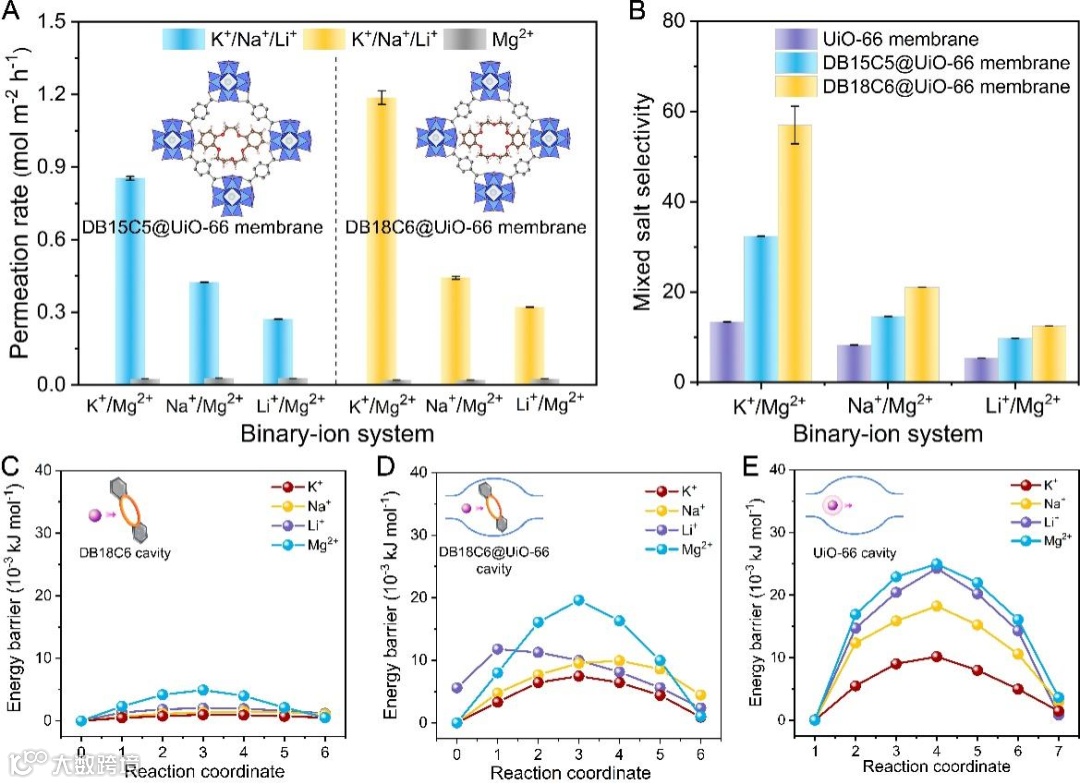

图2 MOF限域冠醚膜的离子传质行为与分离机理

中国科学技术大学徐婷婷副研究员和安徽大学伍斌副教授为该文章的共同第一作者，李兴亚副研究员和徐铜文教授为共同通讯作者。该研究工作得到国家自然科学基金、国家重点研发计划项目等专项经费的资助。

文章链接：https://www.science.org/doi/10.1126/sciadv.adn0944

作者简介

徐婷婷博士简介：中国科学技术大学化学与材料科学学院特任副研究员。2020年博士毕业于中国科学技术大学，导师吴亮教授。2020年-2023年在中国科学技术大学做博士后，导师徐铜文教授。主要研究方向为金属有机框架（MOFs）以及多孔有机笼（POCs）等新型多孔材料基分离膜的精密构筑；离子与手性分子在（亚）纳米尺度限域空间内的传递行为与分离机制。近年来以第一作者（含共同）在J Am Chem Soc, Sci Adv, AIChE J, J Membr Sci, Nano-Micro Lett 等期刊发表论文8篇。

伍斌博士简介：安徽大学化学化工学院副教授。2005、2008和2015年分别于安徽理工大学、合肥工业大学和中国科学技术大学获学士、硕士和博士学位。2017年博士后出站后，于安徽大学化学化工学院工作至今。主要研究方向为多孔框架材料、高分子复合材料设计构筑及其在离子、声子传输中的应用研究，迄今在J Am Chem Soc, Adv Mater, Sci Adv, J Mater Chem A, Energy Storage Mater, ACS AMI, Chem Commun, J Membr Sci等期刊发表论文40余篇，授权发明专利20余项。

李兴亚博士简介：2016年获中国科学技术大学硕士学位，2019年获澳大利亚莫纳什大学博士学位。2020年9月加入中国科学技术大学功能膜研究室，任副研究员。主要从事埃尺度离子分离膜精密构筑及离子传质调控与强化研究。以第一或共同通讯作者在Sci Adv、J Am Chem Soc、Adv Mater、Nat Commun、AIChE、Chem Soc Rev等期刊发表论文20余篇，获授权发明专利4项，参与编写中、英文专著2部。主持国家重点研发计划青年科学家项目、国家自然科学基金面上项目、安徽省自然科学基金面上项目等。担任Nano-Micro Letters青年编委。

徐铜文教授简介：全国五一劳动奖章获得者，致力于离子交换膜研究近30年，提出了离子膜限域传质概念和“三相”离子膜新构型，实现了膜内离子近无摩擦传递，创制了系列离子膜及绿色制备工艺，实现了包括双极膜和碱性膜在内的多种离子膜品种产业化和大量工业应用。在Nature, Nature Sustain, Sci Adv, J Am Chem Soc, Adv Mater, Angew Chem Int Ed, AIChE J等期刊发表论文500余篇，SCI他引30000余次，出版中文专著3部，英文专著1部。目前为《Journal of Membrane Science》等10余种期刊的编辑/编委。

中国科大功能膜研究室团队主页：http://membrane.ustc.edu.cn/

声明

本文仅用于学术分享，如有侵权，请联系后台小编删除

欢迎关注我们，订阅更多最新消息
