第一作者：殷述虎
通讯作者：廖洪钢教授（厦门大学）、姜艳霞教授（厦门大学）
通讯单位：厦门大学
论文DOI：10.1038/s41467-024-50629-x
随着全球对清洁能源技术的追求，质子交换膜燃料电池（PEMFCs）因其高能量密度和环境友好性而备受关注。然而，传统的铂基催化剂因成本高昂和资源稀缺限制了其商业化应用。Fe/N/C催化剂作为一种非铂催化剂，因其优异的氧还原反应（ORR）性能而成为研究热点。本文通过多种原位诊断技术，深入探究了Fe/N/C催化剂在热解条件下铁物种的演变及Fe–N活性位点的形成过程，为高性能Fe/N/C催化剂的合理设计提供了理论指导。
Fe/N/C催化剂因其在PEMFCs中的高效氧还原反应（ORR）性能而受到广泛关注。然而，对于催化剂的合成过程，特别是在热解条件下起始材料向Fe和N掺杂的碳催化剂的结构转变，目前了解甚少。本研究通过原位加热显微镜、原位加热XRD和TEM实验等技术，直观观察了从Fe盐到Fe–N位点的动态演变过程，揭示了Fe/N/C材料在热激活过程中的结构转变机制。
1. 通过原位TEM实验直接观察到了纳米颗粒的完整转变过程，包括膨胀、分解和迁移扩散，证实了纳米粒子迁移对碳结构有序度的提升作用。
2. 通过准原位XPS实验、TGA-MS联用实验、原位XAS及理论计算证明了高温碳热反应使Fe的价态逐渐降低至+2价，Fe原子逐渐从FeOx纳米粒子中分离出来形成Fe-N4位点。
3. 实验和理论计算结果显示FeOx的变化与尺寸密切相关，尺寸小于7 nm的FeOx纳米粒子能够释放Fe原子并且生成Fe-N4位点，尺寸大于10 nm的FeOx纳米粒子容易聚集而且阻碍形成Fe-N4位点。
通过原位加热XRD和TEM实验，我们监测了前驱体在热解过程中铁物种的相变。如图1所示，XRD谱线图揭示了在加热过程中铁物种经历了两次相变。随着温度的升高，FeOx纳米粒子的相变和迁移被直接观察到，这些变化与XRD结果一致。
图1 原位XRD和原位TEM实验
图1中的HRTEM图像系列展示了不同温度下铁氧化物纳米粒子的变化。在500 oC时，观察到多个纳米粒子的形成，800 oC时，较大的纳米粒子通过熔融生长行为扩张并最终形成低表面能的球形结构，而较小的粒子则消失。1000 oC时，较大的纳米粒子开始分解和移动，导致铁原子均匀分散。

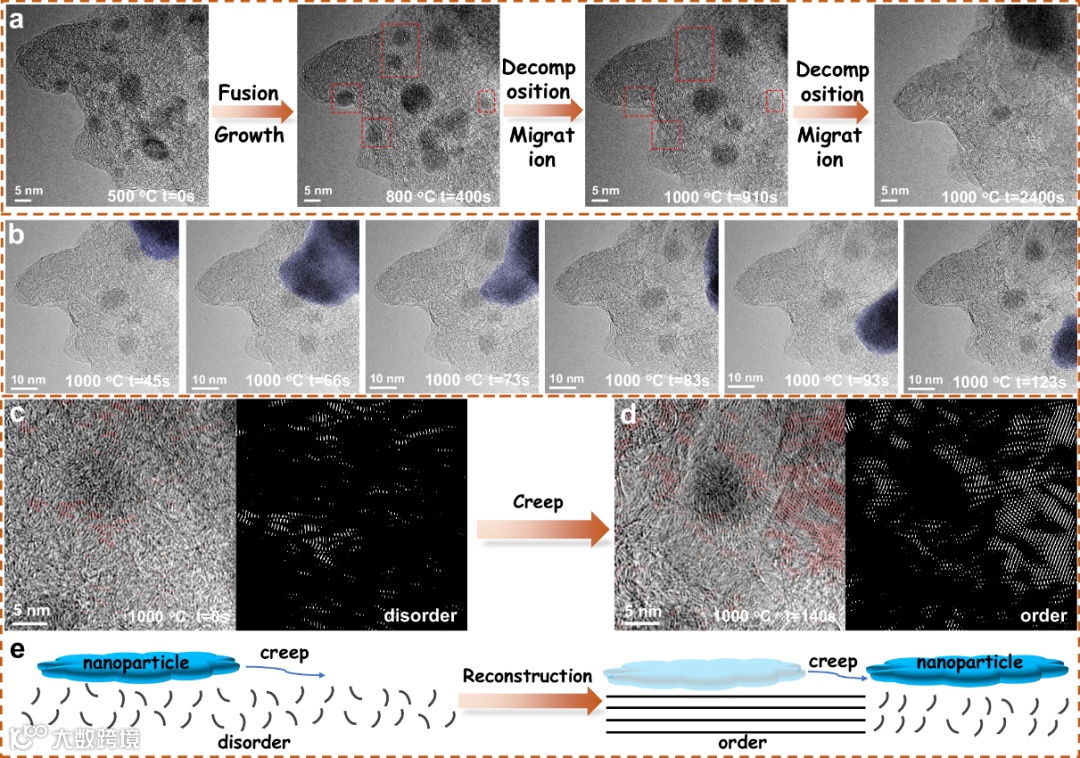

图2展示了纳米粒子在热解过程中的迁移和碳层重构。纳米粒子的迁移主要由其熔点的尺寸依赖性降低和表面碳热反应产生的气体驱动。这些气体在纳米粒子的一侧产生高局部压力，推动纳米粒子迁移。纳米粒子迁移导致无序碳层的重建，形成有序的碳结构。
通过原位加热XAS实验进一步研究了前驱体热激活过程中Fe原子的微观结构变化。如图3所示，随着热激活温度的升高，FeOx向Fe–N位点的转变被观察到，Fe–N/O键的配位数从5.7降低到4.5，表明Fe–N位点的比例增加。
通过DFT计算和分子动力学模拟，我们发现Fe原子从FeOx逐渐脱离，并在高温下转化为Fe–N位点。同时，铁原子的扩散也可以导致碳层的重组，形成有序结构。然而，FeOx纳米粒子的大小影响了Fe–N位点的转变。我们建议在热激活过程中，要么阻止FeOx的生成，要么将FeOx纳米粒子的大小降低到7 nm以下，以产生更多的Fe–N位点。
图4 0.015 Fe-NC-T样品的结构与催化性能的相关性

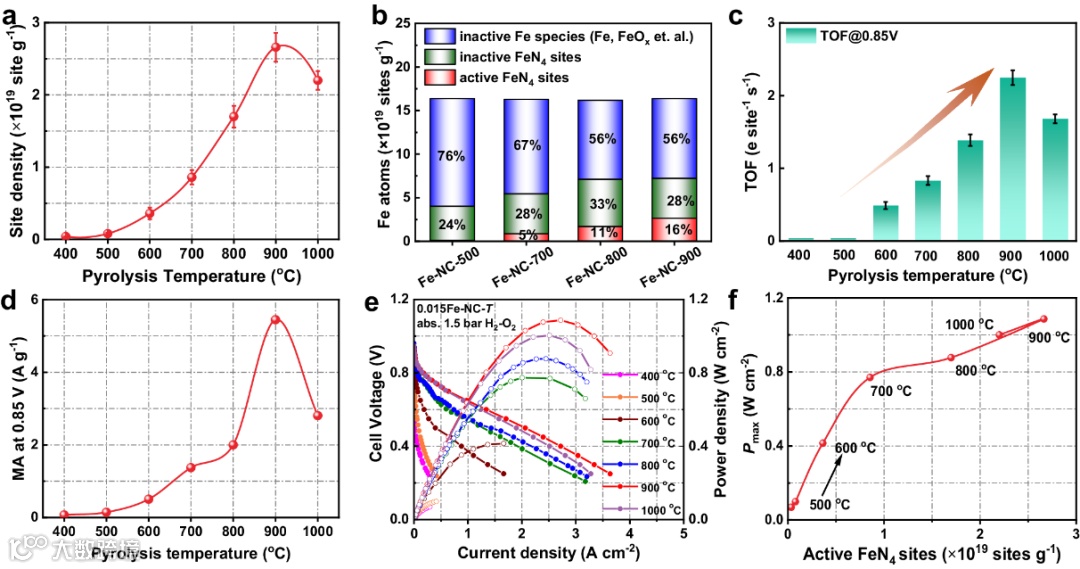

通过亚硝酸盐中毒实验定量评估了不同热激活温度下材料的活性Fe–N位点密度。如图4所示，活性Fe–N位点密度与热解温度呈指数关系。在600 oC时，活性Fe–N位点的密度显著增加，表明活性Fe–N位点的形成开始。随着热解温度的进一步升高，高活性Fe–N位点的密度达到峰值。
然而，只有44%的Fe原子转化为Fe–N位点，而大多数转化为非活性Fe物种（如Fe、FeOx、FeCx等）。仅有16%的Fe原子构成了参与ORR过程的活性Fe–N位点。这些发现进一步强调了Fe/N/C作为优秀的非铂族金属（PGM-free）催化剂的潜力。
本研究通过一系列原位表征技术，全面分析了Fe/N/C催化剂在热激活过程中的复杂结构演变。我们直接观察到了FeOx纳米粒子的完整转变过程，包括膨胀、分解、扩散和迁移。这些观察结果揭示了FeOx在热激活过程中的形成和相变是由氧化水解引起的。此外，我们还提出了几点合理设计Fe/N/C催化剂的建议，包括减小FeOx纳米粒子的尺寸、引入在热解过程中分解产生酸性气体的物质、采用非接触式气相沉积策略以及提高合成Fe活性中心的有效利用率。这些策略可以结合起来，提高Fe活性中心在热解过程中的转化和利用率，从而设计出高性能的Fe/N/C催化剂。
