

磷化工团队在Angew上发表层次孔结构单原子催化剂研究成果

邃瞳科学云

2024-10-12

导读：本文提出了一种ZnO辅助策略，通过棒状ZnO的水解产生的Zn2+与2-甲基咪唑之间的自组装反应，制备氯化血红素修饰的ZIF-8薄膜，随后通过热解获得中空管状Fe-N/C材料（FeSA-N/TC）。其在

燃料电池因其高能量密度和环境友好等优点，在便携式电动汽车和电子设备等领域展现出良好的应用潜力。然而，其规模化应用面临着催化剂成本高、活性和耐久性不足等关键瓶颈问题。因此，急需开展对高效、稳定且低成本催化剂的研究。

非贵金属单原子Fe-N/C催化剂是当前最有前景的燃料电池催化剂之一，其活性位点为平面Fe-N₄配位结构。金属有机框架ZIF-8材料的配位结构与Fe-N/C的活性位点高度相似，因此被认为是合成高活性Fe-N/C材料的最有效前驱体。然而，目前的ZIF-8衍生Fe-N/C催化剂主要为微孔材料，导致其在燃料电池中的传质受到限制，从而影响了电池性能。此外，平面Fe-N₄配位结构的本征活性仍需进一步提升。为此，本研究提出了一种ZnO辅助策略，通过棒状ZnO的水解产生的Zn²⁺与2-甲基咪唑之间的自组装反应，制备氯化血红素修饰的ZIF-8薄膜，随后通过热解获得中空管状Fe-N/C材料（FeSA-N/TC）。该材料的管壁富含层次介孔和微孔，且Fe-N₄活性位点被锚定在小尺寸的纳米孔内部，形成弯曲应力，从而提升催化的本征活性。因此，FeSA-N/TC在氧还原反应中表现出优异的性能，在碱性条件下半波电位可达0.925 V，而在酸性介质中可达0.825 V。作为阴极催化剂应用于质子交换膜燃料电池（PEMFC）和锌空气电池（ZAB），其电池功率密度也表现出极高的值（氢氧PEMFC：1100 mW cm^-2，氢空气PEMFC：715 mW cm^-2，液态ZAB：228 mW cm^-2，固态ZAB：112 mW cm^-2）。此外，利用原位变温高能XRD和DFT理论计算揭示了催化剂的合成机制及其电催化氧还原反应的机理。本研究为能源器件中高性能催化剂的设计、制备及其催化机制的研究提供了新的指导。

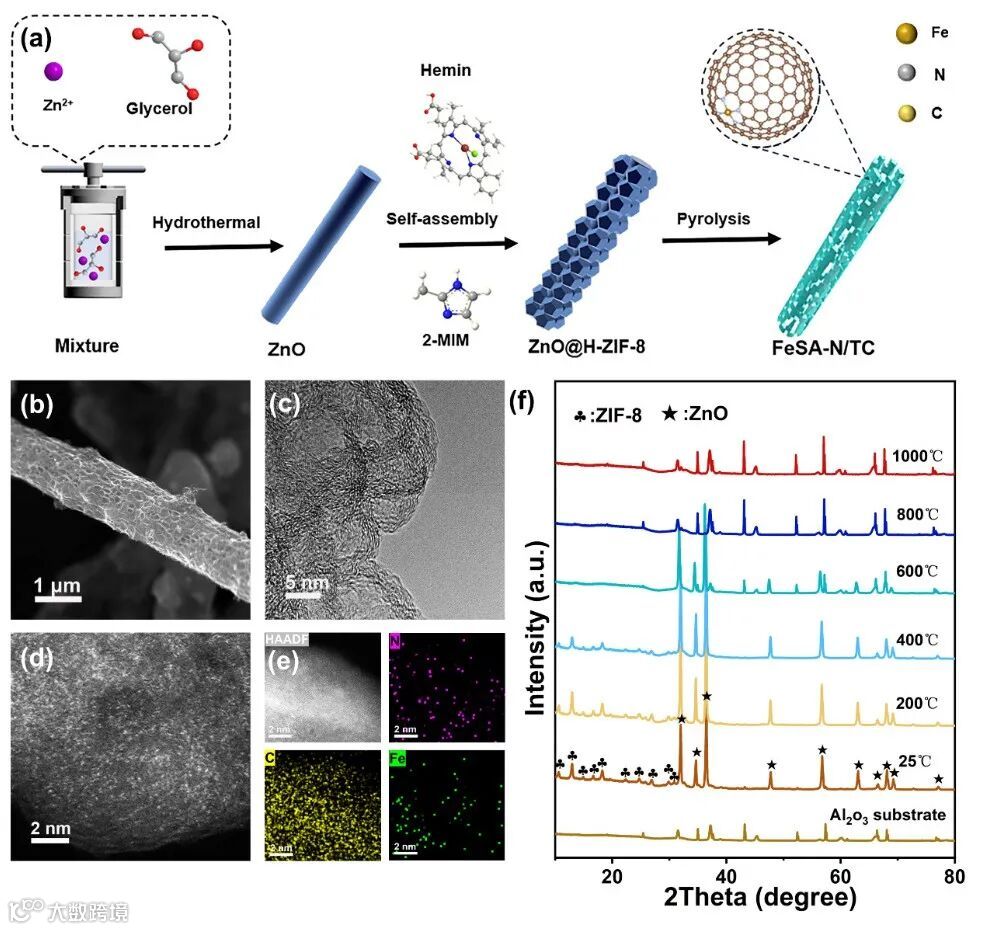

图 FeSA-N/TC催化剂的制备及形貌结构表征

上述研究以“Meso/Microporous Single-Atom Catalysts with Curved Fe-N4 sites Boost the Oxygen Reduction Reaction Activity”为题，发表在材料科学领域权威Top期刊《Angewandte Chemie International Edition》上。论文的第一作者为昆明理工大学化学工程学院2022级硕士研究生余颖，通讯作者为化学工程学院冯东副教授、李金成副教授和香港科技大学邵敏华教授。该研究工作得到了国家自然科学基金（52102046）、云南省优青（202301AW070016）及云南省应用基础研究基金（202201AU070113）的资助。

论文链接：https://doi.org/10.1002/anie.202415691

声明

本文仅用于学术分享，如有侵权，请联系后台小编删除

欢迎关注我们，订阅更多最新消息
