第一作者：孙启迪，乐弦，余林珂
通讯作者：李磊，顾均
通讯单位：南方科技大学
论文DOI：10.1021/jacs.4c12705
四电子ORR是氢燃料电池技术发展的关键之一，然而由于反应关键中间体*OOH和*OH的吸附能之间存在线性标度关系（linear scaling relationship），限制了ORR反应动力学的提高。双原子催化剂（DAC）提供的双金属催化位点，可同时与*OOH中间体中的两个氧原子配位，有助于打破中间体吸附能间的传统标度关系，具有突破ORR的理论最低过电势的潜力。然而，双原子催化剂的精确合成以及对结构-性能的机理研究仍面临挑战。
有鉴于此，南方科技大学顾均教授等报道了一种精准合成的具有明确结构的碳基钴双原子催化剂，在碱性条件下ORR表现出0.972 V vs. RHE的半波电位。理论计算和原位红外光谱表明双原子位点通过双齿配位稳定*OOH中间体，从而减小*OOH和*OH之间的自由能差。通过调控*OOH在双原子位点上的吸附构型，打破了中间体吸附能间的标度关系，从而显著提高ORR活性。

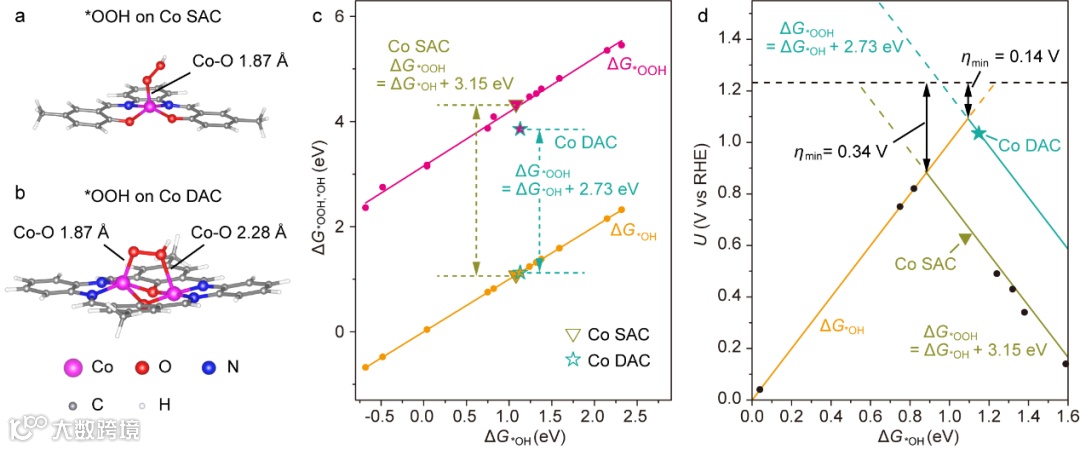

要点1. 通过DFT计算可得，在Co SAC上，*OOH和*OH吸附能间遵循ΔG*OOH= ΔG*OH + 3.15 eV的关系。而在Co DAC上，则为ΔG*OOH = ΔG*OH + 2.73 eV，表明Co DAC对*OOH具有更强的吸附，这源于*OOH在Co DAC上独特的双配位吸附构型。由此标度关系构成的火山图曲线表明，理论最小过电势降低至0.14 V，且Co DAC处于顶点能量最优处附近。

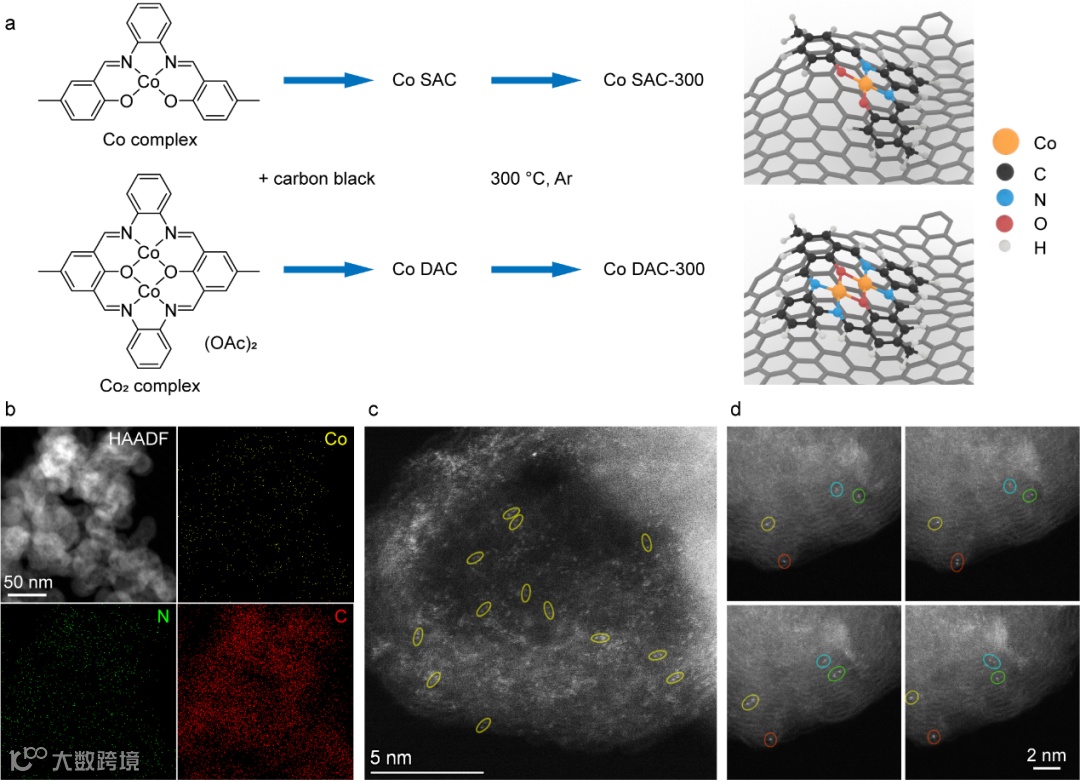

要点2. 首先合成了具有Co2N4O2结构的Co2 complex，后吸附在炭黑基体上（Co DAC），并经过温和热处理得到了最终产物Co DAC-300。EDS mapping验证了Co和N在炭黑基体上的均匀分布。HAADF-STEM图像中可观察到钴双原子对的存在；同时由于高能电子束的影响，钴双原子可能会在碳基体上产生翻转或滑动，因而也可观察到同一位置的钴原子在连续多张图像中显示为一个或两个亮点。

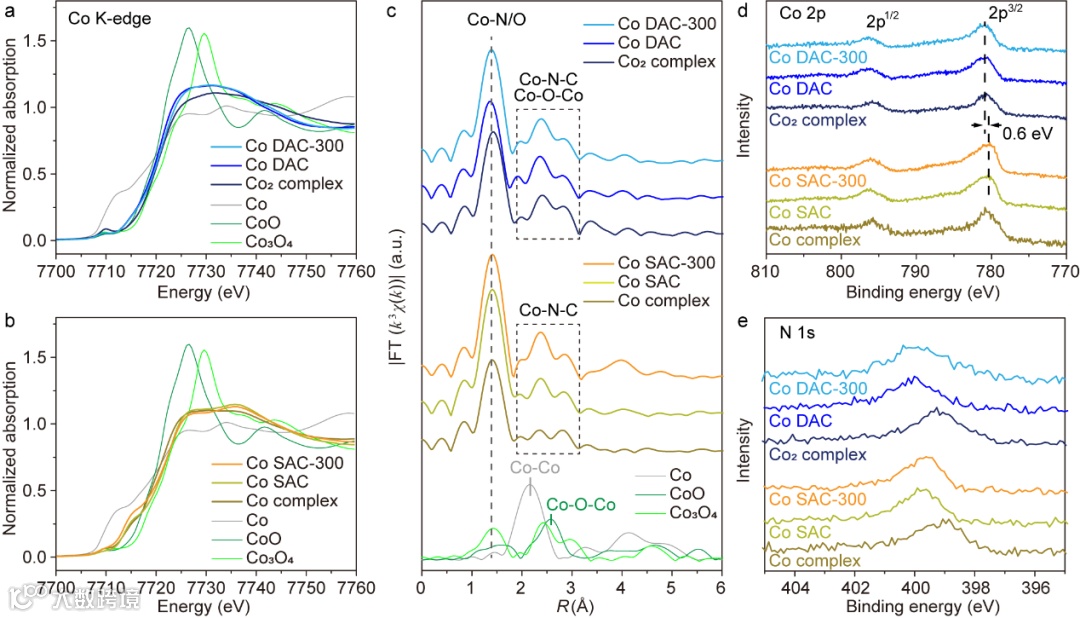

要点3. XANES光谱表明，Co在DAC中的价态高于+2，是由于O2可自发地与双原子位点成键。Co DAC和Co DAC-300的EXAFS光谱几乎相同，表明Co双原子位周围的局部结构在300℃热处理后得以保留。

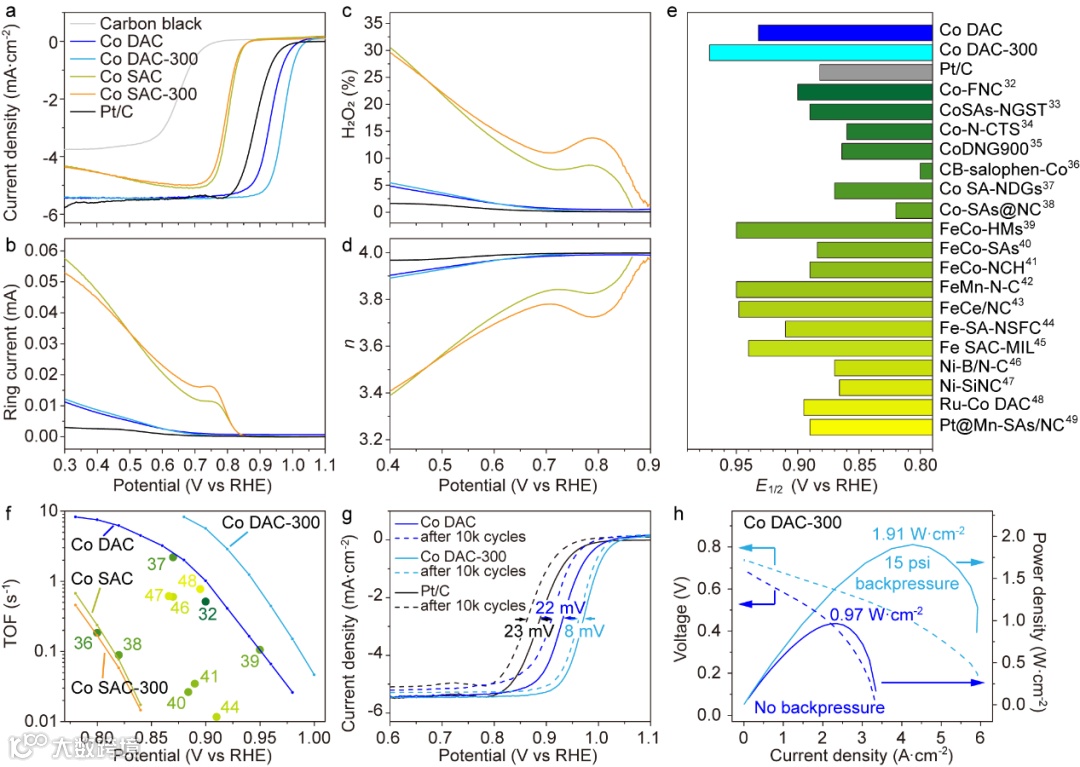

要点4. 在0.1M KOH中，Co DAC-300对四电子ORR表现出极高的活性、选择性和稳定性，起始电位和半波电位分别达到1.06 V 和0.972 V vs. RHE，且H2O2产率低于5%。进而，将Co DAC-300作为负离子交换膜燃料电池（AEMFC）的阴极催化剂，在15 psi背压下峰值功率密度可达1.91 W cm-2。

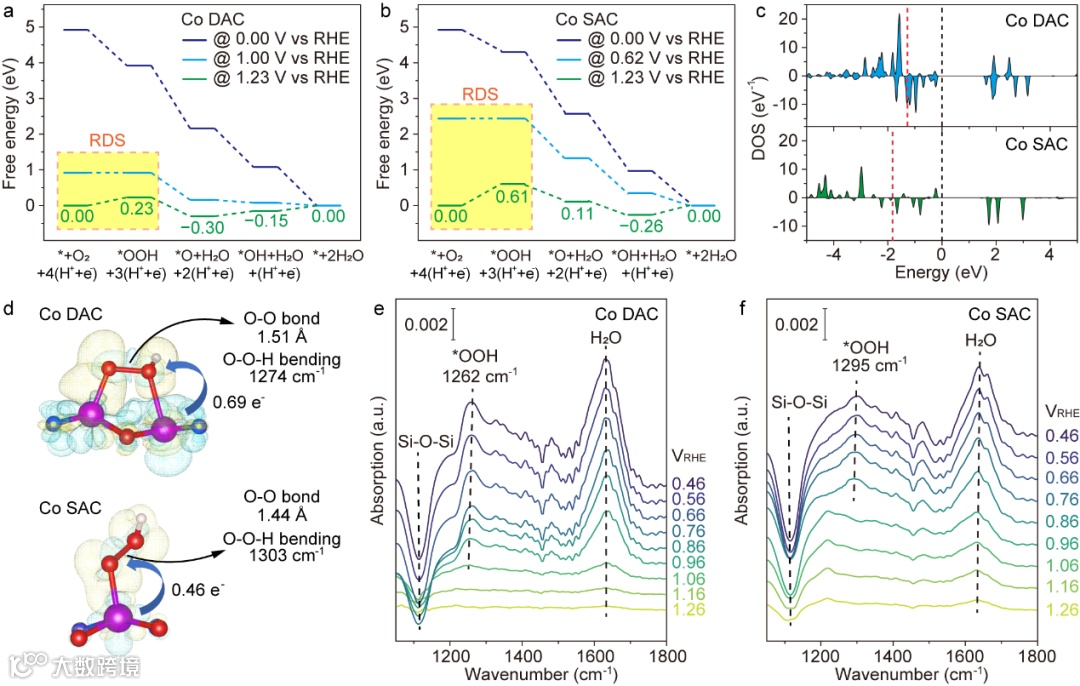

要点5. 理论计算结合原位红外光谱验证了*OOH在Co DAC上独特的双配位吸附构型，不仅对*OOH有更强的吸附能力，打破了限制ORR活性的传统标度关系；此外，*OOH中的O−O键被削弱，有效促进了ORR遵循四电子反应过程。
欢迎关注我们，订阅更多最新消息
“邃瞳科学云”推出专业的自然科学直播服务啦！不仅直播团队专业，直播画面出色，而且传播渠道多，宣传效果佳。
“邃瞳科学云"平台正在收集、整理各类学术会议信息，欢迎学会、期刊、会议组织方择优在邃瞳平台上进行线上直播，希望藉此帮助广大科研人员跨越时空的限制，实现自由、畅通地交流互动。欢迎老师同学们提供会议信息（会有礼品赠送），学会、期刊、会议组织方商谈合作，均请联系18612651915（微信同）。
投稿、荐稿、爆料：Editor@scisight.cn
邃瞳科学云
