螺纹加工过程中多少会出现内螺纹扩大呢

戳蓝色字“YAMAWA”关注我们哟！

导读

晃动 . 中心点不吻合 .

下孔径歪倾/下孔径曲斜 —————— 孔径的方向扩大

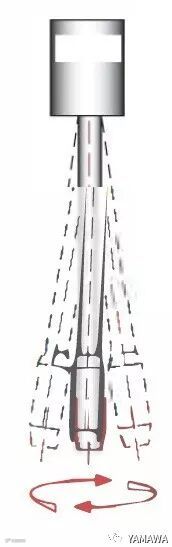

切削时晃动

螺丝攻卡紧调整时 螺丝攻在空转中观察晃动状态就能判断出是否晃动过大。

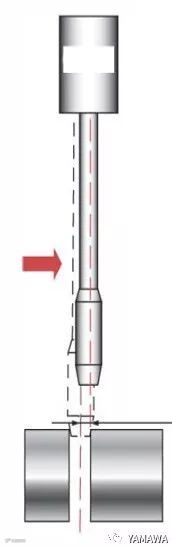

中心点不稳时切削

正确调整丝攻加工轴与下孔径的对位使用可调整丝攻筒夹。

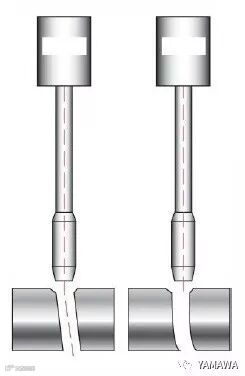

下孔径偏斜/下孔径弯曲

下孔径情况确认

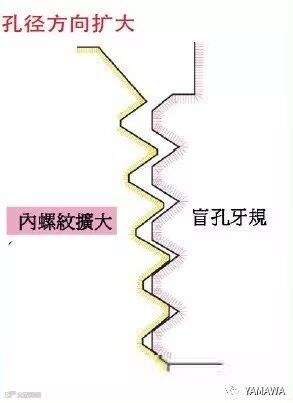

沿着孔径方向而做多余切削就会发生内螺纹扩大，沿着偏斜下孔径

进行攻牙内螺纹上方有扩孔的情形。

被削材若使用不合适的丝攻切削，丝攻的切削力也会下降并且易造成加工问题。

可选用的丝攻种类（主要丝攻种类）：直槽丝攻，螺旋丝攻，先端丝攻，无沟丝攻；选择合适的丝攻是必要的。

螺丝攻加工问题情形：

磨耗

溶着

崩牙

选择适合的切削油，才能确立丝攻使用的寿命。

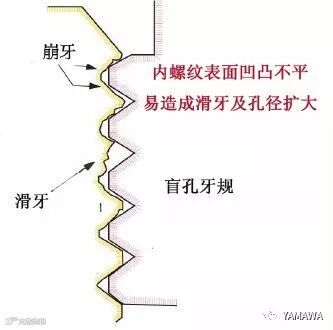

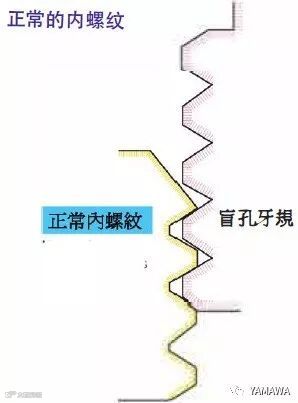

这些原因会造成内螺纹的表面凹凸不平，容易发生崩牙或滑牙等现象，也就变成内螺纹扩大的原因。为了避免牙山的崩损与牙规NG端锁入之情形，加工前应确认检查各项加工条件与加工数据是否得当。

 因[丝攻过度切削] 且[牙山扩大]的原理

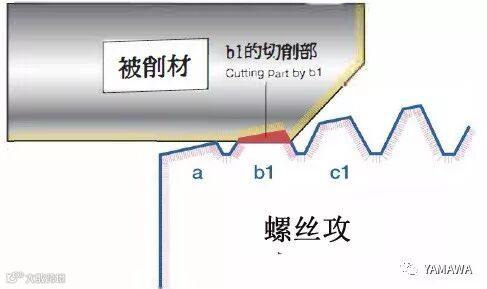

1）切刃b1部进行切削（a段例外）

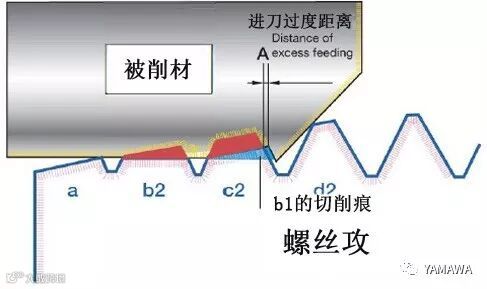

2）丝攻旋转一圈后的位置

b1的切削量与切刃C2螺纹位置已产生切削过量A距离的情形

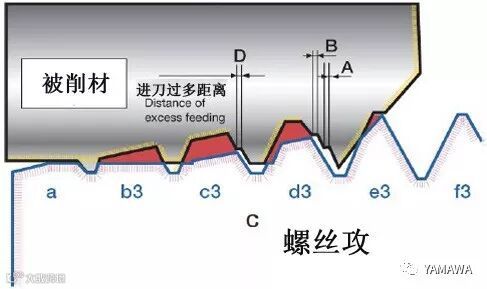

3）丝攻旋转第二圈的位置

切刃C3（进刀过量B距离）部位，且切刃d3部位（进刀过量会高过A+B的距离）的情形。

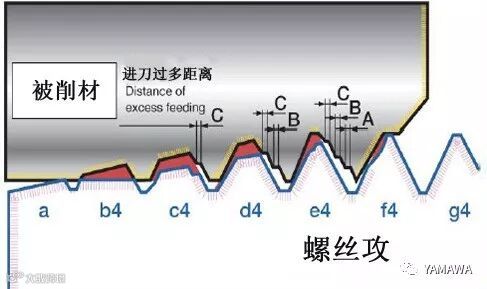

4）丝攻转完第三圈后的位置

进刀过量会超过C距离的情形

对应措施：适时调整进给平衡是必要的。

（完全同步进给原理的机械设备＋固定夹具） 上述是无备有机械装置时（自动车床）的情况产生 ＊适时的调整主轴的重量平衡。＊再调整所使用张力／紧缩的夹具。

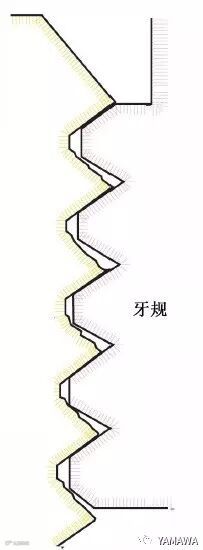

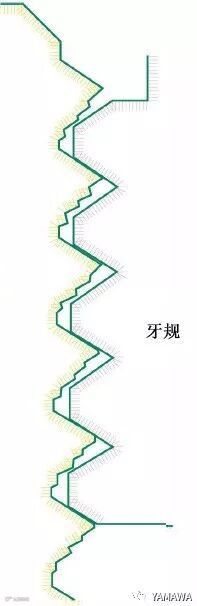

「进刀过快产生内螺纹扩大」 螺纹牙面的背面（进刀面）会渐进切削出间隙、螺纹攻牙面的正面则把多余的部位切除，使牙山行成脊瘦形状。

「 进刀过慢造成内螺纹扩大」此攻牙问题情形与进刀太深状态是相反的进刀会超过距离C的部位摩擦力会更大。从螺纹牙面的正面（进刀面）渐渐的切出间隙、牙部的背面则是把多余的部位切除，使牙山形成脊瘦的型状。

丝攻因加工时造成内螺纹扩大的原因（总结）

1.螺丝攻装成的状态

2.下孔径的状态

3.切削油的选择

4.进给平衡的调整

5.选择适合的丝攻
