导读
可以进行螺纹铣削的机床需带有三轴联动螺旋插补功能。螺旋插补是CNC控制系统指令刀具做螺旋回转移动的加工动作，它由以台面做螺旋回转并同时沿纵轴线性位移所组成。
如图：从A点到B点的封闭路径（图A）由xy平面上的回转位移与z轴方向上的线性位移组成。大多数CNC控制系统可以有如下两周方式实现该功能。
GO2: 顺时针螺旋切入 GO3: 反时针螺旋切入
螺纹铣削加工动作（图B）包含刀具沿轴线的自身回转以及沿工件的螺纹孔径螺旋插补，在螺旋插补过程中刀具沿轴线垂直位移一个螺距，刀刃在工件上形成螺纹齿形，有三种方法切入工件开始螺纹铣削：
1 切向弧线切入法

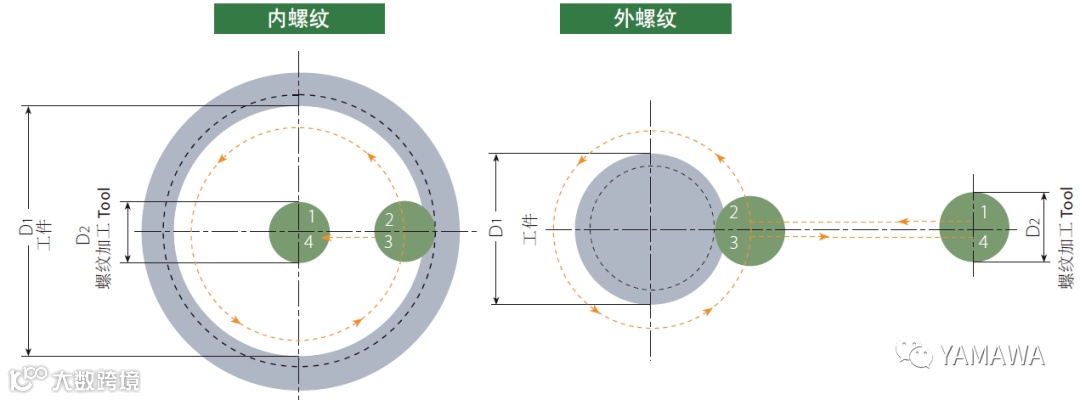

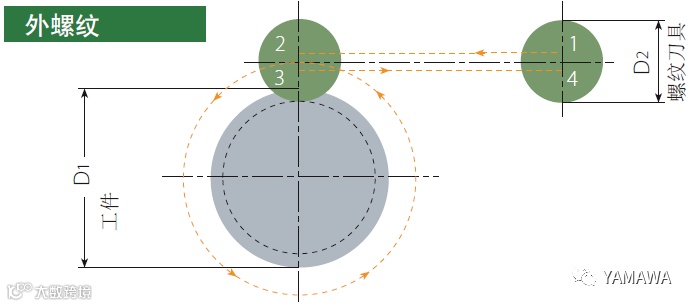

2 径向切入法
3 切向直线切入法

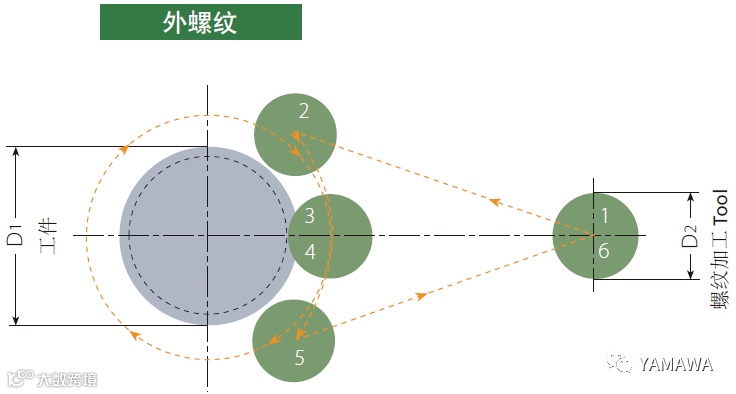

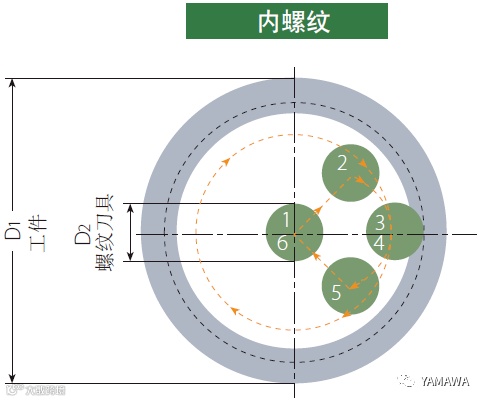

1-2: 快速定位
2-3:刀具沿圆弧进给切向切入，同时沿Z轴插补进给
3-4: 360°整圆做做螺纹插补运动，轴向移动一个导程
4-5: 刀具沿圆弧进给切向切出 ，同时沿Z轴插补运动
5-6: 快速退回
