导读:戳蓝色字“YAMAWA”关注我们哟!导读大尺寸SP丝攻在加工时,完全牙的崩牙问题,令人感到困扰,请问有什么

 戳蓝色字“YAMAWA”关注我们哟!



导读


大尺寸SP丝攻在加工时,完全牙的崩牙问题,令人感到困扰,请问有什么对策可解决吗?

丝攻后段牙部采用"BLF"半山构型,可防止完全牙部崩牙问题,详细如下说明。

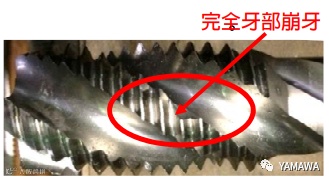

【加工情形】使用标准SP加工,在攻牙10孔后,就发生崩牙的问题了


<加工条件>



尺寸:SP  M36×4

被削材:SS400

使用机械:摇臂钻床

切削油:油性 切削速度:3m/min

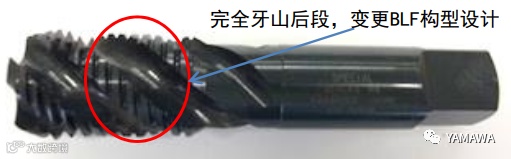

所谓的BLF?

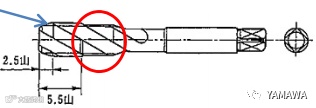

丝攻的螺纹部完全牙只留下3牙,后段的牙采用BLF半山构型。

使用油性切削油加工钢材时,表面氧化处理,加工效果更佳。


加工 250孔后无崩牙,仍可继续加工

内螺纹加工面良好


【BLF的效果】

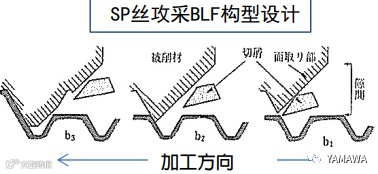

如果切屑卡在螺纹牙部和倒角部之间,则容易发生崩牙情形。但是,完全牙后段采BLF构型,可让切屑顺畅排出减少螺纹崩牙问题。

减轻磨擦阻力和提升防止溶着的效果。


崩牙的过程
