直播预告丨皇冠CAD（CrownCAD）建模教程：叶片泵

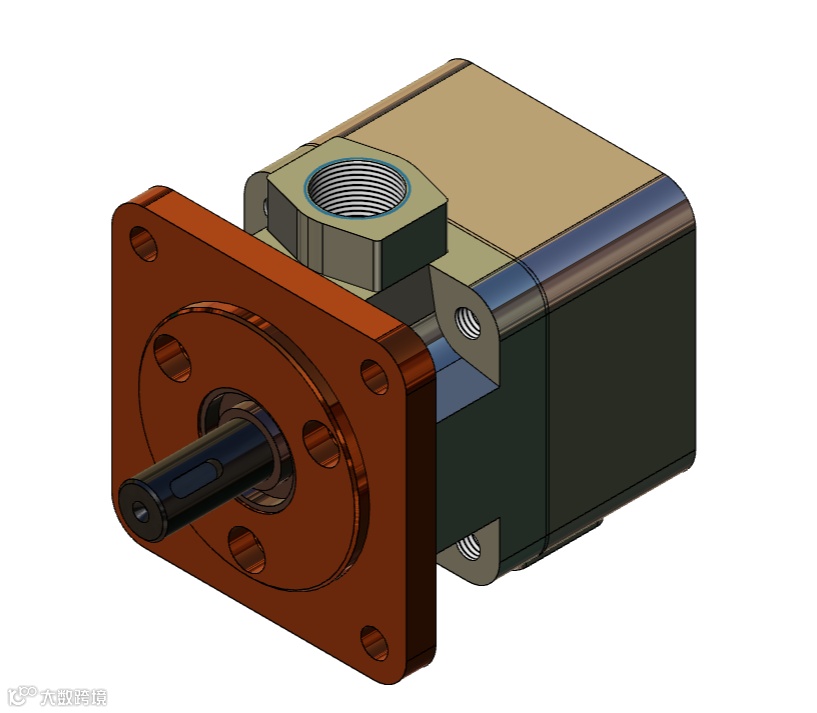

模型抢先看

叶片泵是一种依靠定子、转子、叶片的结构配合与配油盘的协同作用来工作的容积式液压动力设备。它依靠定子的曲线轮廓、转子的旋转，以及叶片在转子槽内的伸缩运动，配合配油盘的吸排油口导向，实现工作腔室容积的交替变化——容积增大时从吸油口吸入油液，容积缩小时向排油口压出油液，同时借助壳体与各部件的密封结构，保障油液输送的连续性与密封性。当转子持续旋转时，叶片随定子轮廓往复伸缩，循环完成吸排油动作，从而满足液压系统对稳定流量供给、可靠压力输出的核心需求，为下游执行元件提供持续的动力源。

该叶片泵凭借紧凑的结构与稳定的输送性能，广泛应用于需要精准液压动力供给的工业系统，比如机床的液压进给回路、小型工程机械的动作驱动系统、轻工设备的液压控制单元等，是液压系统中常见的动力供给装置。

绘制叶片泵零件：建模过程中可灵活运用“放样切除”命令精简操作流程。

绘制叶片泵装配：装配过程中可灵活运用“随配合复制”命令精简操作流程。

功能抢先看—放样切除

通过两个或多个轮廓将实体进行切除，实现不同切除样式。

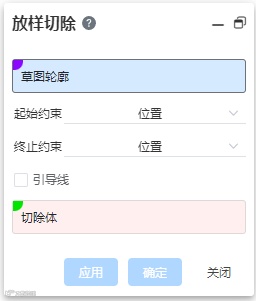

点击工具栏中放样切除命令对话框，其界面如下图所示。

1、草图轮廓：封闭的草图轮廓，可多选。

2、起始约束：位置。

3、终止约束：位置。

4、引导线：通过引导线控制放样外部轮廓，可选择草图线、边线或曲线，支持多选。

5、切除体：选择被切除的实体，该实体与放样切除轮廓相交。

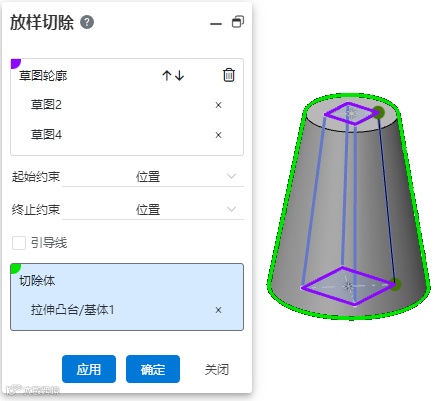

示例： 放样切除轮廓为两个不等的矩形，切除体为一放样基体，切除预览效果如下图所示。
