上一篇我们介绍了在项目开发中CATIA V5 & 3DEXPERIENCE CATIA导入STP数据相关的一些设置。（点击图片可跳转查看）
那今天我们继续来看下导出STP数据时有哪些选项可以进行设置，并且这些设置对STP数据的作用与影响。
下面将介绍在CATIA中导出STP数据的一些设置，欢迎大家一起交流。
STP格式的英文全称为Standard for the Exchange of Product model data，它是一种标准的文件格式，用于在计算机系统之间交换三维CAD数据，是一种中立的、通用的、高度可自定义的格式，广泛应用于CAD软件之间的数据交换。
CATIA V5中导入导出STP数据格式，需要我们拥有STP数据支持的许可，ST1或者SXT。3DE CATIA 中导入导出STP数据格式，需要我们可以访问Converter For Step 应用。
CATIA V5：
STP数据导出设置
(工具-选项-兼容性-STEP)
如果您手头上已经有了一个STP数据，这里有个技巧是将STP数据备份后用记事本打开，可以看到此STP数据转换时用的是哪种协议。
在CATIA 中STP应用协议已经可以支持到最新的242ed3,这些协议决定了在数据转换过程中保留和不保留哪些信息，如果想要具体了解各种协议的区别，可以后台回复关键字“STP应用协议”获取完整解释，有兴趣可以仔细研读下。
这里我们介绍几种常见的协议选择：

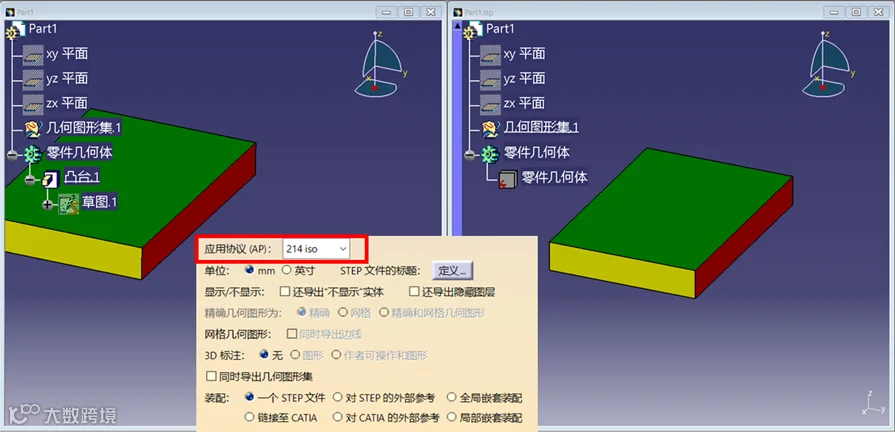

如果想要导出STP数据时保留原始的模型颜色，那么在应用协议中选择214iso，效果如下：

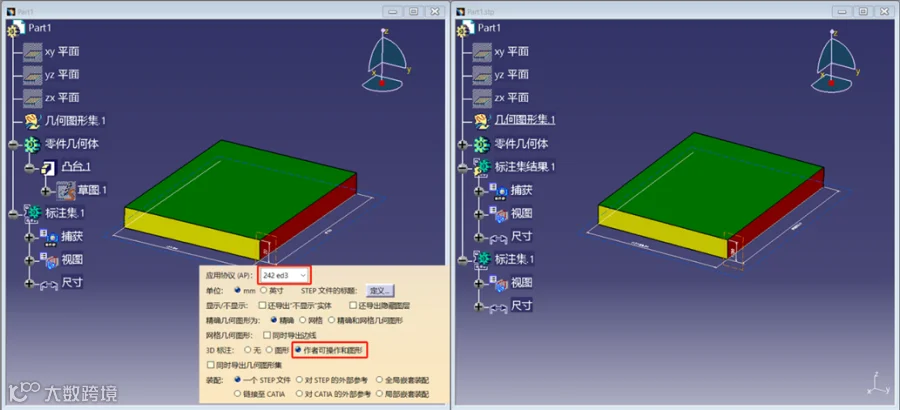

如果想要导出STP数据时既保留模型颜色，又想保留可编辑的三维标注信息(PMI)，那么在应用协议中选择242ed3，效果如下:
值得注意的是：
如果STP导出了3D标注，那么在STP导入时需要勾选导入3D标注，才能看到3D标注信息(可参考STP 数据设置-导入篇3D标注的设置)；
虽然在导出STP设置时，选择了3D标注作者可操作和图形，但因为模型转换限制，部分3D标注没办法编辑，只能保留标注结果，如效果图的右图所示，会有两个节点，分别为标注集结果和可编辑的标注集；
同时我们可以看到，当选择不同的应用协议时，下方的导出选项也会有所不同，如选择214iso协议时，下方的3D标注是不可以导出的。
总而言之，各种协议支持不同的信息导出，按照习惯及需要进行选择即可。
选中所需单位(英寸或毫米为单位),一般默认即可，设置为 mm。

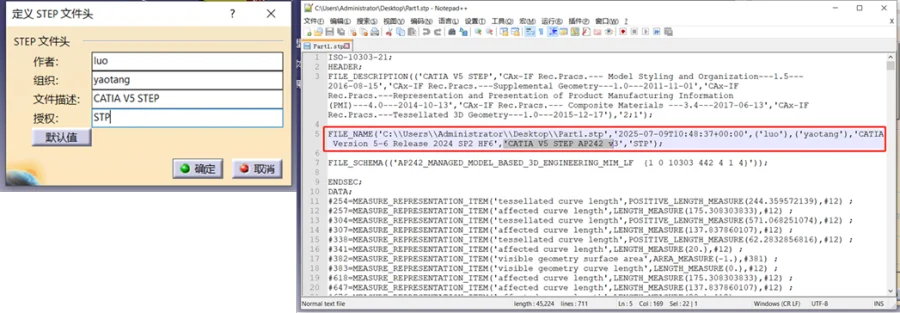

可自定义作者、组织、文件描述、授权四个值，那么在转出STP后，用前面提到的小技巧，使用记事本打开STP数据，即可看到定义的内容。如下图所示：
通常我们的习惯是将要导出的模型显示出来，不用导出的元素进行隐藏，如果想要把隐藏的元素也一起导出，那么勾选此选项即可，导出的元素就包括：置于显示空间的可视实体和置于不显示空间的隐藏实体。

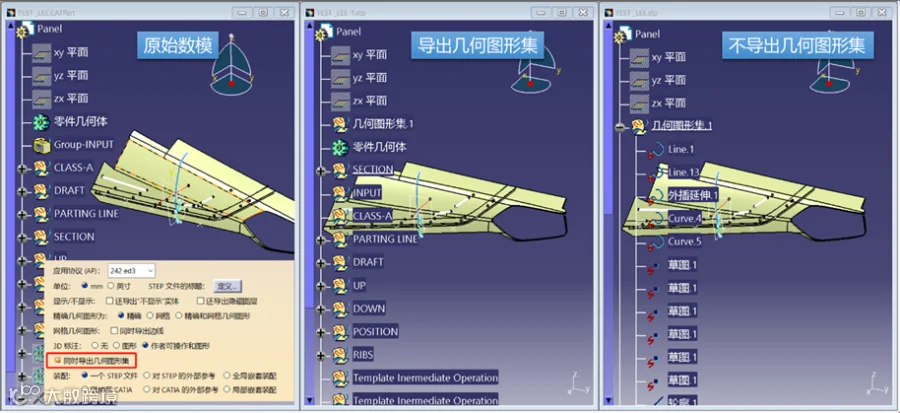

在CATIA V5-6R2022(即V5R32)以上的版本中，可以选择导出CATIA 数模中的几何图形集，包括嵌套的几何图形集，这样在导出一些规范性较好的数模时，可以把这些规范性的几何图形集一起导出。效果如下图：
其他的一些不常用选项这里就不多加赘述，如果有兴趣可以自行查看CATIA 帮助文档，或者留言我们一起探讨。和STP导入设置一样，如果发现你的CATIA设置中3D标注的复选框为灰色无法选中，则很可能缺少对3D标注信息导入导出的许可支持，改许可三字码为SXT。ST1和SXT同样都是支持STP数据导入导出许可，但SXT功能更为强大，具体区别请参考下图：
3DEXPERIENCE CATIA：

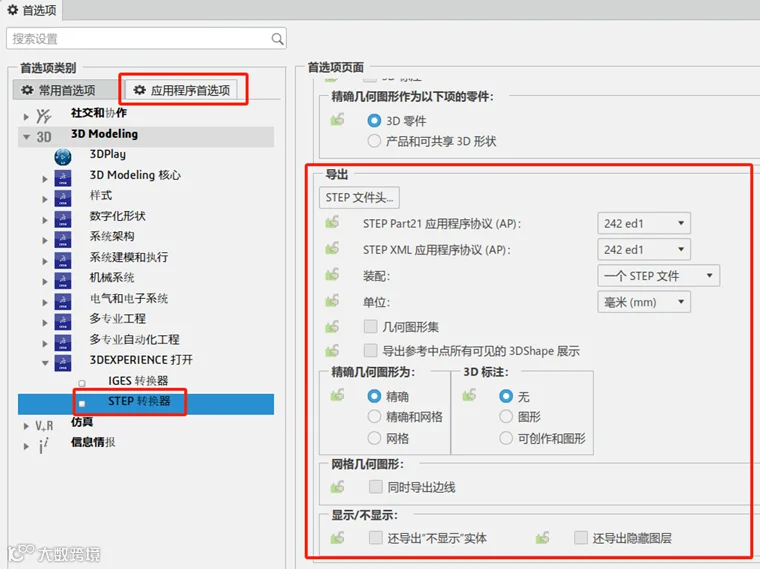

(右上角我的-首选先-3D Modeling-3DEXPERIENCE打开-STEP转换器)
3DEXPERIENCE CATIA 中，导出的设置和CATIA V5类似，可对照进行了解。
通过在CATIA V5 & 3DEXPERIENCE CATIA中对STP数据导出进行一些设置，特别是AP协议、3D标注以及新版本支持的几何图形集导出，可以让我们在进行数据交换时更加的高效与便捷，赶紧打开手边的CATIA 去感受体验下吧！
