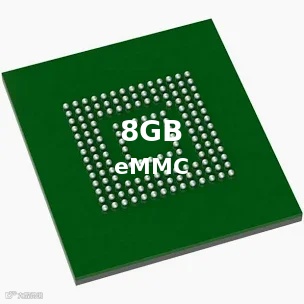

一颗8GB的"小巨人"
|
|
|
|---|---|
| 容量 |
|
| 接口标准 |
|
| 最高读取速度 |
|
| 最高写入速度 |
|
| 工作电压 |
|
| 封装形式 |
|
| 工作温度 |
|
⚡ 速度有多快？
想象一下，1秒钟可以传输约280MB数据——相当于眨眼间复制一部高清电影的十分之一。对于需要快速启动的设备来说，这意味着：
-
📱 手机开机更快 -
📷 相机存图更流畅 -
🚗 行车记录仪不卡顿
🔋 功耗怎么样？
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
休眠功耗仅0.14毫安，意味着在待机时几乎不耗电，非常适合电池供电的便携设备。
1️⃣ 数据更安全
-
内置ECC纠错：芯片自动检测和修复数据错误，无需主控操心 -
断电保护：突然断电？数据也不会丢失 -
坏块管理：智能管理存储单元，延长使用寿命
2️⃣ 使用更省心
-
即插即用：符合JEDEC eMMC 5.1国际标准，与主流主控芯片完美兼容 -
固件可升级：支持FFU（现场固件更新），后期优化更灵活 -
多种启动模式：支持从Boot分区快速启动系统
3️⃣ 应用更广泛
这颗芯片特别适合以下产品：
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
┌─────────────────────────────────────────┐ │ 用户数据区 │ │ 约 7.3GB 可用空间 │ ├─────────────────────────────────────────┤ │ Boot分区1 │ Boot分区2 │ RPMB │ │ 4MB │ 4MB │ 4MB │ └─────────────────────────────────────────┘ -
用户数据区：存放您的应用和数据 -
Boot分区：存放系统启动程序，支持双备份 -
RPMB分区：加密存储区，保护敏感数据
信号连接
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电源设计建议
电源方案示意： ┌──────────┐ 3.3V ──────┬─────►│ VCC │ NAND闪存供电 │ ├──────────┤ 1.8V/3.3V ─┼─────►│ VCCQ │ IO接口供电 │ ├──────────┤ GND ─────┴─────►│ VSS/VSSQ │ 接地 └──────────┘ 💡 小贴士： • VCCQ去耦电容建议 2.2-4.7μF，靠近芯片放置 • VCC去耦电容建议 2.2-4.7μF • HS400模式下建议增加1-2.2μF高频电容
◄────── 11.5mm ──────► ┌────────────────────────┐ ▲ │ ● ● ● ● ● ● ● ● ● ● │ │ │ ● ● ● ● ● ● ● ● ● ● │ │ │ ● ● ● ● ● ● ● ● ● ● │ │ │ ● ● ● ● │ 13mm │ ● (中空区) ● ● ● │ │ │ ● ● ● ● │ │ │ ● ● ● ● ● ● ● ● ● ● │ │ │ ● ● ● ● ● ● ● ● ● ● │ ▼ └────────────────────────┘ 封装：153球FBGA 球间距：0.5mm 高度：≤1.0mm
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
💡 温馨提示：如需工业级温度范围(-40℃~+85℃)或车规级(AEC-Q100)版本，请联系我们获取完整产品线信息。
