nRF52832开发环境测试工具

世达微

2018-06-25

导读：nRF52832 是Nordic出的最新款超低功耗soc，是上代芯片nRF51822的升级版。

nRF52832 是Nordic出的最新款超低功耗soc，是上代芯片nRF51822的升级版。芯片集成2.4GHz发射器和一颗32位 ARM Cortex M4F CPU，以及512KB rom+64KB ram。厂家提供协议栈支持BLE，ANT，和专用2.4GHz协议。

开发者应该具备以下能力：

C语言
Keil或其他开发环境
硬件原理图和PCB图阅读

官方代码与工具下载:

http://www.nordicsemi.com/eng/Products/Bluetooth-low-energy/nRF52-DK

开发板硬件资料

硬件资料保含开发板的原理图，BOM，Layout。在调试时候或者外接扩展时候看。

协议栈烧写工具nRFgo studio下载

这个软件是前期用来烧写固件。对于这款芯片固件分三个部分：蓝牙协议栈SoftDevice ，固件升级bootloader，App(用户自己写的程序)

nRF52 DK下载

http://www.nordicsemi.com/eng/Products/Bluetooth-low-energy/nRF5-SDK

官方例程和库文件

S132 SoftDevice 下载

蓝牙协议栈
http://www.nordicsemi.com/eng/Products/S132-SoftDevice

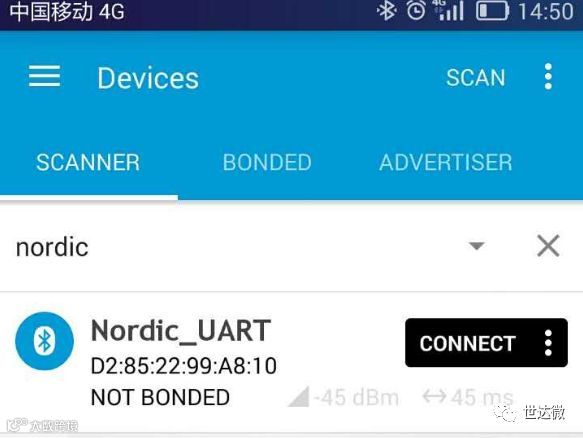

Nordic 自家的蓝牙测试安卓或ios app

常用：nRF Master Countrol pannel
可以在github下载源码用于App开发

试验第一个程序

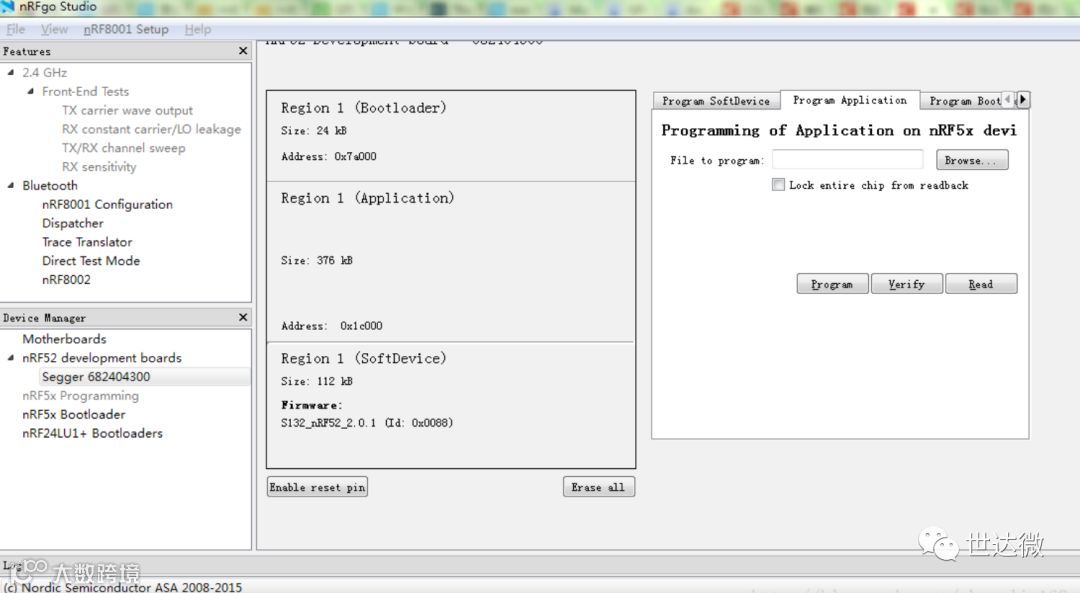

打开 nRFgo studio

公司使用的是开发板，开发板上自带有jlink芯片，软件能识别到nRF52 development boards。
注意：在使用过程中由于jlink驱动版本的问题会出现不识别芯片的情况。需要安装该软件自带的segger驱动。
右侧窗口中可以清楚的看到芯片存储空间的结构，包括上述三部分程序的起止地址和大小，其中SoftDevice 和Application是不可以缺失的。
烧写固件
以“虚拟串口”为例，分别选择三部分程序的hex文件，路径如下：
softdevice
/s132_nrf52_2.0.1/s132_nrf52_2.0.1_softdevice.hex
bootloader nRF5_SDK_11.0.0_89a8197/examples/dfu/bootloader/pca10040/dual_bank_ble_s132/arm5_no_packs/_build/nrf52832_xxaa_s132.hex
Application
nRF5_SDK_11.0.0_89a8197/examples/ble_peripheral/ble_app_uart/pca10040/s132/arm5_no_packs/_build/nrf52832_xxaa_s132.hex
