预冷模式运行逻辑
Precooling mode operation logic
为了应对数据中心高可靠性运行需求，英沣特BA部门总结了目前国内外数据中心的运行逻辑，致力于数据中心控制系统的标准化，特此隆重推出数据中心冷源BA系统核心的标准控制点表、标准控制逻辑和标准控制动画。本次标准化运行逻辑主要分析预冷模式下，系统安全运行的重难点。
典型二次泵控制预冷模式系示意动画：
数据中心预冷模式运行过程中，为了充分的利用自然冷源，一个特别重要的设备就是需要控制冷却塔台数的启停。下图为冷却塔运行过程中，其风机的运行控制逻辑和台数的控制逻辑：

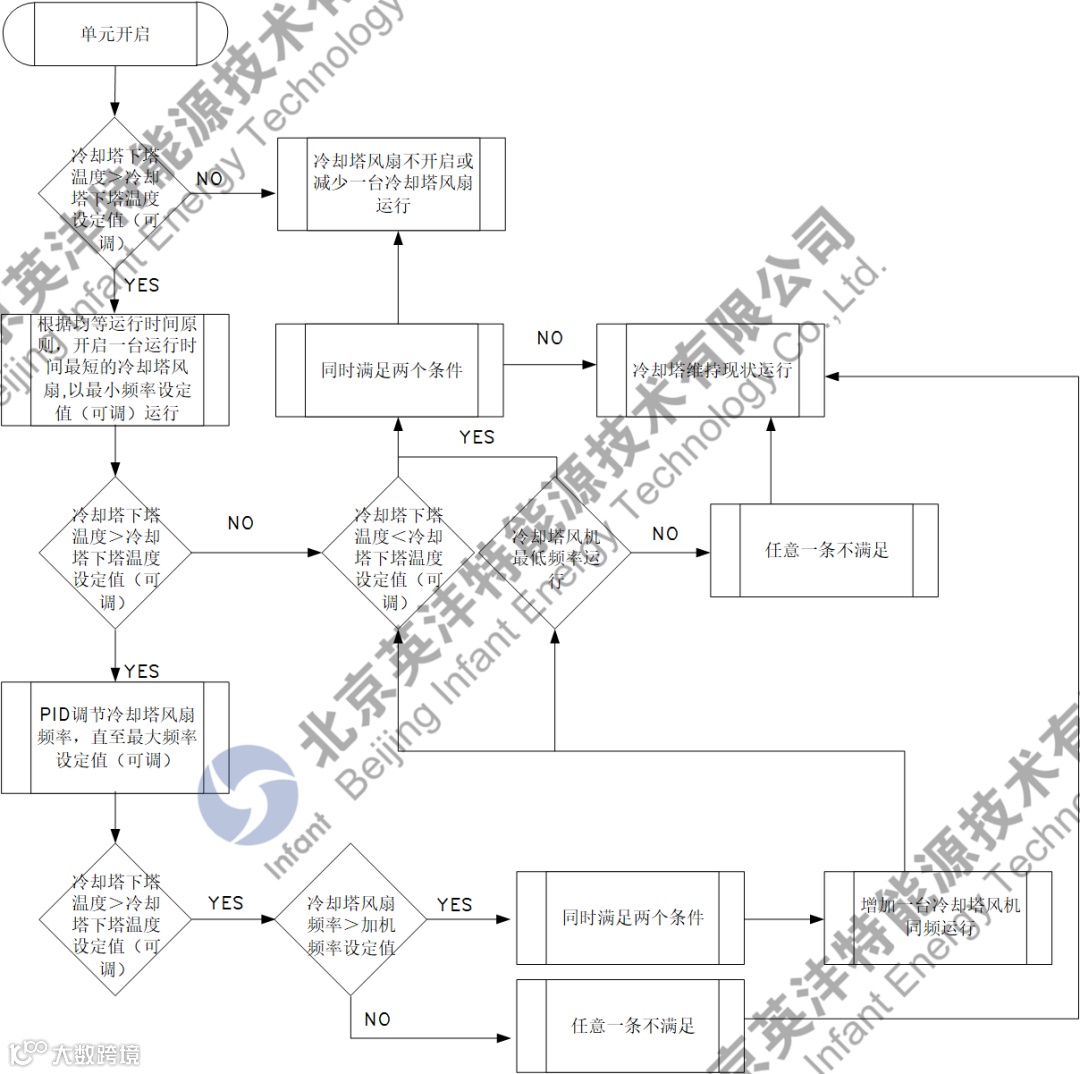

冷却塔逻辑示意图：
其中冷却塔的运行的控制核心点位：
设备名称 |
接点类型 |
监控点位 |
|
|
控制点位 |
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
|
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
|
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|

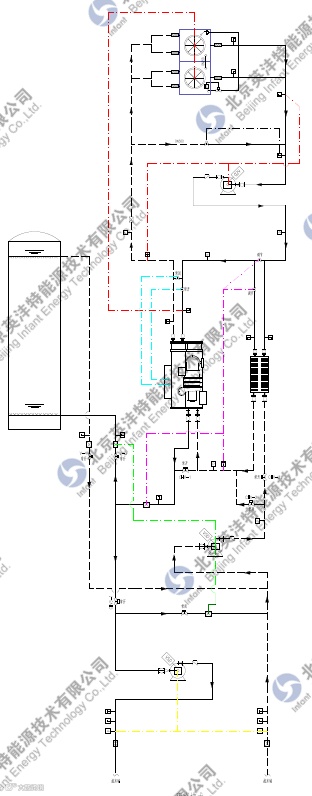

预冷模式的控制示意图如下所示：
以常规的冷冻水进出水温设计15/21℃为例，对预冷模式的安全控制进行说明：
冷却塔控制逻辑：
冷却塔控制冷水机组的进水温度，一般设计在18℃，具体是否满足要求，需要根据现场实际情况确定。正常的情况下，为了保证冷水机机组正常运行，厂家一般推荐冷却水的最低进水温度高于冷冻水出水温度约2℃。
冷水机组负荷控制逻辑：
冷水机组的冷凝压力控制：
当冷水机组的出水温度（15℃）保持不变的情况下，一般控制冷凝器的压力值在500KPa左右，核心还是观察油位。
冷却水泵频率控制逻辑：
控制冷水机组的供回水温度，控制设定值为5℃，具体温差值设定多少度最节能，后续相关文章进行分析。
冷冻水泵控制逻辑：
冷冻水泵过度季节始终经过板式换热器，冷冻水泵的频率锁定蓄冷罐的流量，约50m³/h，和夏季控制逻辑保持一致。
板式换热器冷却侧电动阀（2个）控制逻辑：
板换冷却侧电动蝶阀控制逻辑：开度之和100%进行互相连锁控制。
冷却塔的下塔温度大于或者等于系统回水温度。冷却水侧关闭板换进水阀，开启板换旁通阀，冷却水不参与板换预冷。
冷却塔的下塔温度小于系统回水温度。通过电动阀门开启开度，控制冷水机组的冷冻水进水温度，保证冷水机组的负载率为40%（可调）。
冷水机组冷却侧电动阀（2个）控制逻辑：
冷水机组冷却侧电动蝶阀控制逻辑：开度之和100%进行互相连锁控制。
通过电动阀门开启开度，控制冷水机组的冷凝压力，控制压力约500KPa（可调）。
二次泵控制逻辑：
根据末端最不利点压差，控制二次泵频率。
系统预冷模式下，安全控制的核心：
冷水机组的冷凝压力：来保证系统的回油，若冷水机组的回油不畅，会导致冷水机组突然宕机。
冷水机组的负载率：冷水机组的负载率也会影响到冷水机组的最低冷却水温，最低负载率的值需要现场观察确定。
冷却塔的下塔温度：夜间气温降低时，需要严格控制冷却塔的下塔温度值最低值。
板式换热器冷却侧调节阀：白天气温上升时，会遇到冷却塔下塔温度高于系统的回水温度，需要对阀门进行切换。
