英沣特——数据中心智慧BA系统

•  三种工况切换：制冷模式、预冷模式、自由冷却

•  应急灾备功能：两路市电断电、冷机全部故障或宕机、末端持续高温等

•  系统轮值功能

•  故障切换功能：冷源故障切换；双机切换；冗余切换

•  自动加减载

•  手自动切换

•  边蓄边供：蓄冷罐在低负荷时参与末端供冷

•  一次泵变频调节：根据冷负荷变化进行流量调节

•  二次泵变频控制：根据末端压差进行变频调节

•  系统自保持：断电和恢复系统状态实现自保持功能

•  自动补水：根据冷冻水系统压力和冷却水液位自动控制补水泵进行补水

•  单体寻优：冷机、冷却塔、水泵以及末端空调
•  组合寻优：单套制冷单元组合与末端空调群控
•  跨界寻优：多套制冷单元组合、末端空调与水泵联动
•  风水联动寻优：根据不同负载、水温进行新的单体、组合以及跨界寻优
•  全设备寻优：IT系统、动环系统、制冷系统、储能系统全设备联动

                    过渡季切换分析逻辑

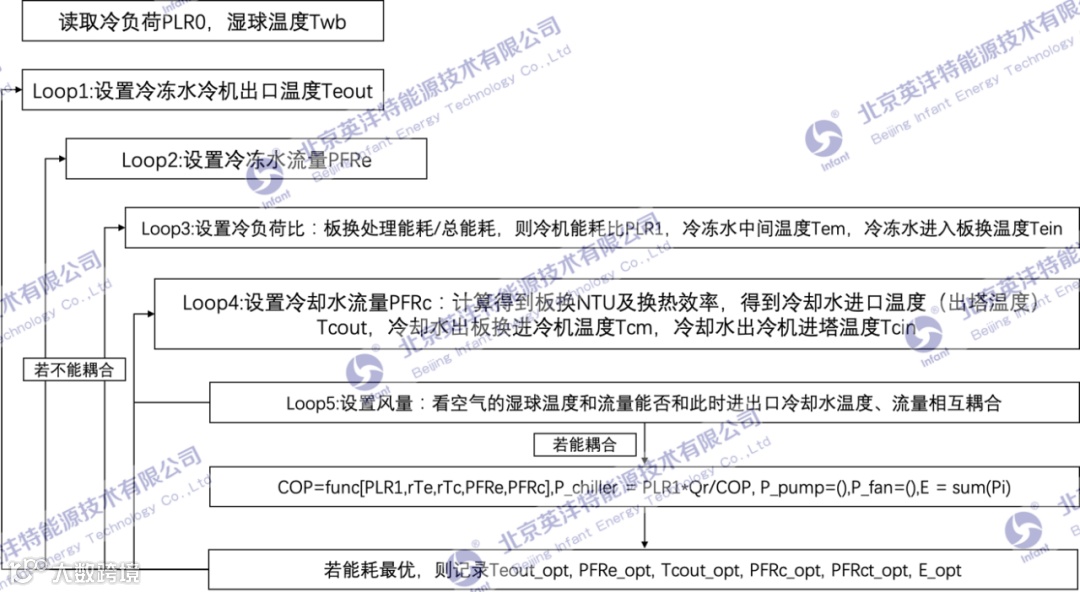

过渡机切换控制逻辑

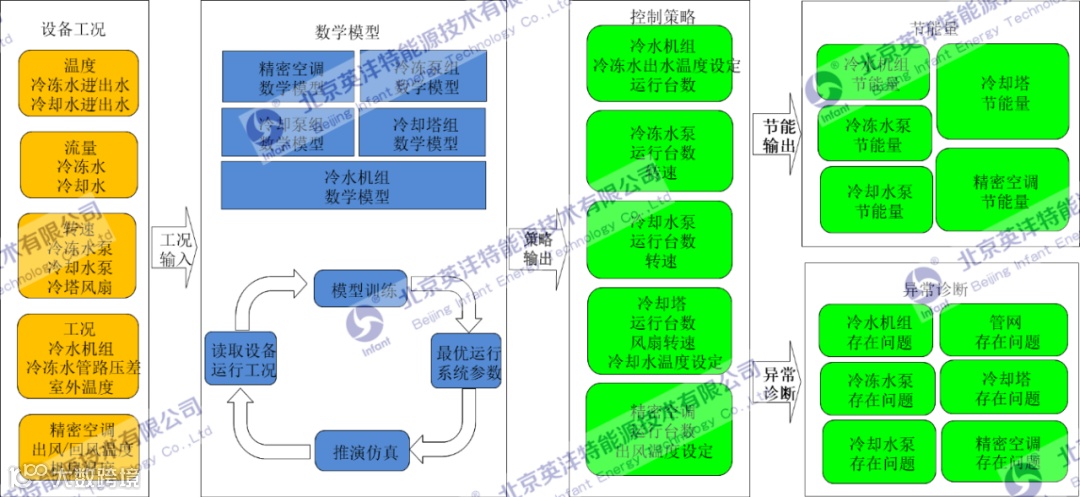

通过AI技术和仿真技术拟合校验各种负荷下系统运行状态和参数，给出控制指标和策略，实现系统根据不同负荷加载情况进行自动调节。

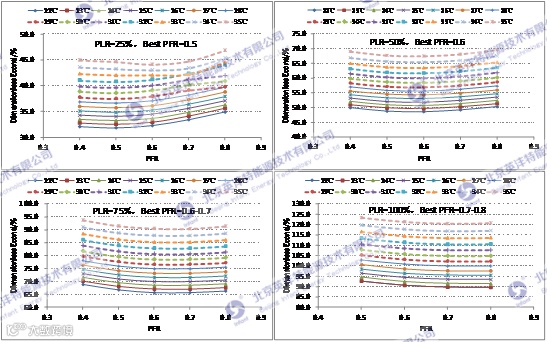

系统水流量及冷却塔风量根据不同负荷自动优化图

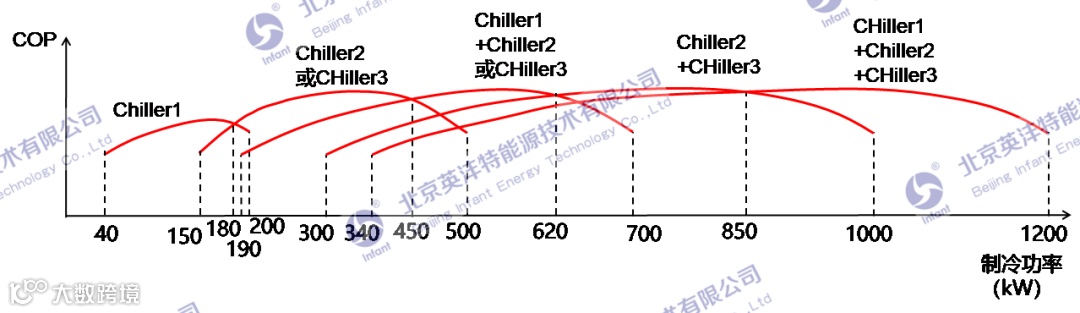

各个制冷组合COP-制冷功率的关系

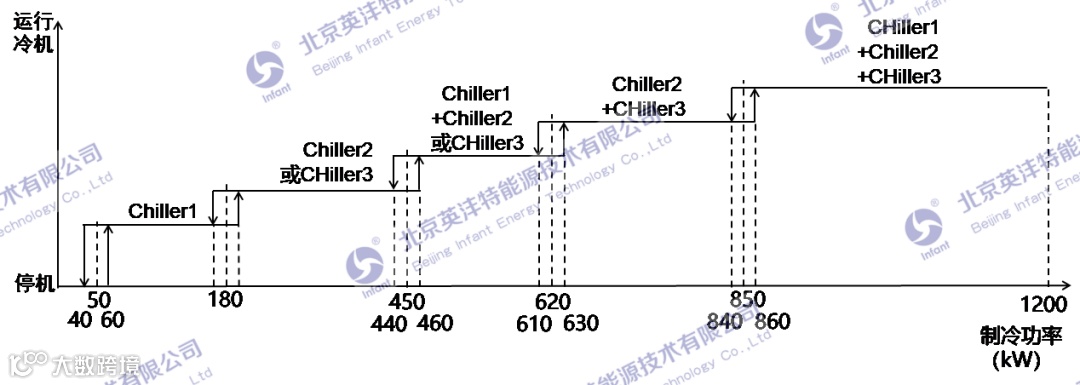

各个冷源组合切换阈值和回差

• 节能率5%～8%

• 冷机COP由4左右提升25%～30%左右

• 系统运行效率EER由3.5左右提升10％～15%

• 系统用水效率WUE由0.0042降低8%左右

2、经济效益分析

• 制冷系统效率EERr提升13%左右

• 冷水机组运行效率COP提升12.5%的机组制冷效率

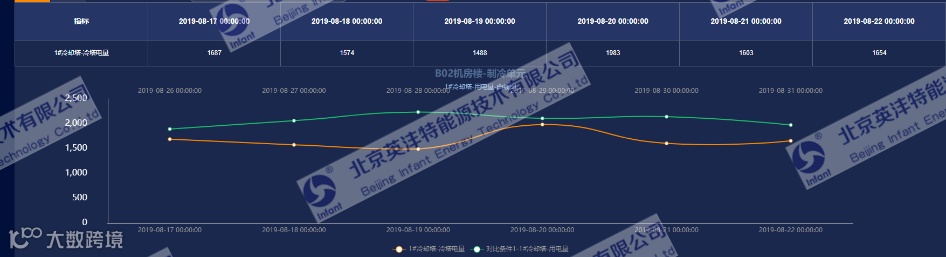

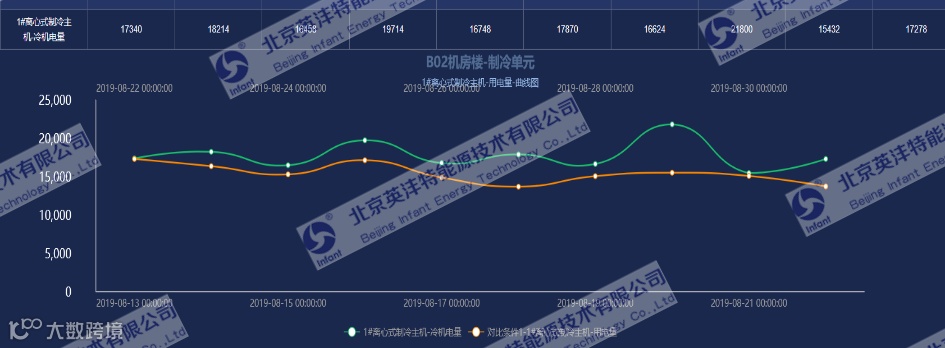

节能效果图1

节能效果图2

根据目前“智慧BA系统”节能控制系统所带来的节能效益，一个项目按照3%-5%来考虑， PUE降低约0.06，节能率为3-5%；整个中国数据中心项目数量超过40万，年耗电达1000多亿度，就能减少30-50亿度电耗，减少了1226多万吨标煤。项目投资回收期约3～5年。
