【Micro:bit机器人套件】点阵屏模块使用教程⑤

【Micro:bit机器人套件】点阵屏模块使用教程⑤ KittenBot小喵
2018-03-03
0

教程前言:昨天为各位小伙伴们介绍了【Micro:bit机器人套件的—MP3拓展玩法】,今天喵星人再带大家玩转【Micro:bit套件机器人】的另一个高级拓展玩法—点阵表情包的使用教程。

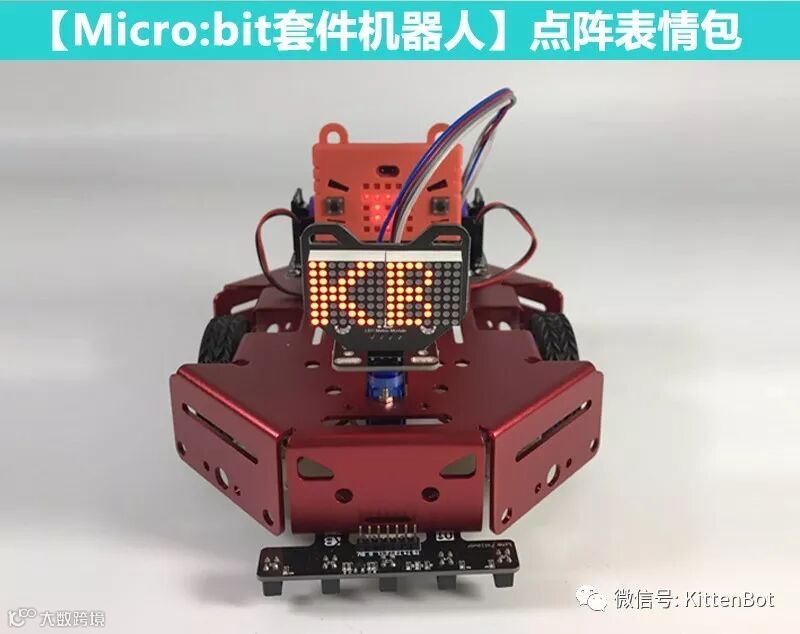

还没有见过喵家点阵表情包的喵粉看这里啦~(就是辣个上面显示KB的小可爱

基本原理:

       类似于市面上矩阵屏模块,我们喵家也量身定做了全新的矩阵屏模块,结合Makecode内置的Robot:bit插件,能够快速简单的上手新模块,主要是输入的字符信号通过放大电路,再转入译码器进行二进制的编码,最后经过一系列的编译过程最后在点阵屏幕上显示出来。详细的原理属于电子技术的范畴,感兴趣的亲可以详细了解一下。

接线:

      将点阵屏模块插到转接板上,因为模块使用3V的供电,所以Vcc接3V,转接板1接SCL,转接板2接SDA,GND接有展板GND。对应的接线顺序如下:

V——3V

1——SCL

G——GND

2——SDA

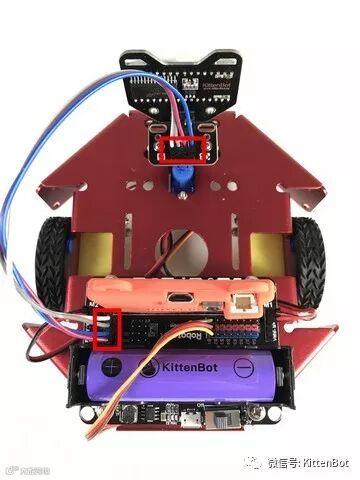

接线图如下:

按照上面图片的连接,我们的点阵屏模块马上就能正常工作了,下面我们编写一下实例程序并烧录,启动!

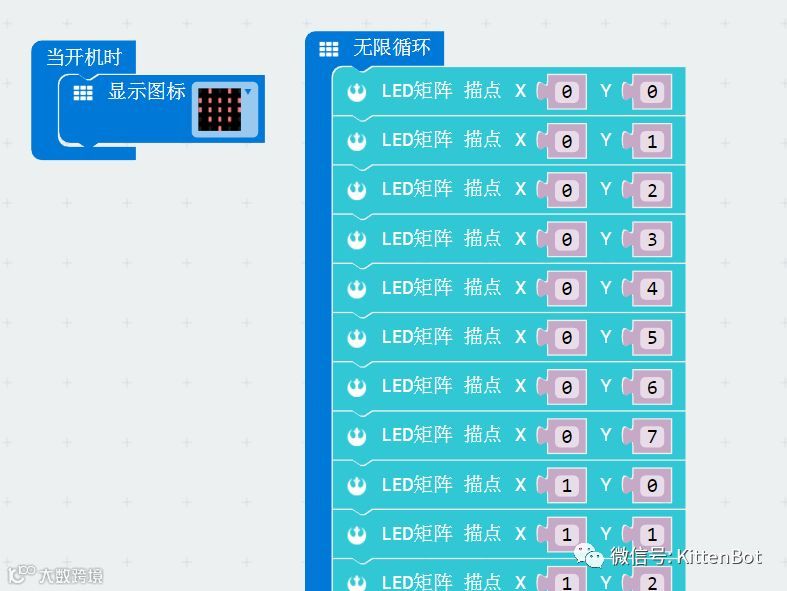

程序编写;程序截图:

示例程序说明:

       因为程序是通过坐标的形式对点阵屏幕对应位置的灯进行点亮,所以需要点亮哪个位置的LED灯珠就要输入对应LED灯珠位置的坐标,规定:正面点阵屏模块(排针朝下)左上角第一颗LED灯为点阵屏模块的原点及坐标点(0,0),水平向右为X轴正反方向,竖直向下为Y轴正方向。按照对应点的位置书写坐标即可。在这里我把坐标系画了出来供大家在描绘不同字符,表情图案时参考使用。

教程就这么愉快的结束啦,接下来为大家贴心放好购买链接:


①【贱鼠矩阵屏电子表情包】复制这条信息¥7DH40oNzCee¥后打开手淘。

②【Microbit机器人套件】复制这条信息¥f2ep0oNzzZO¥后打开手淘。
