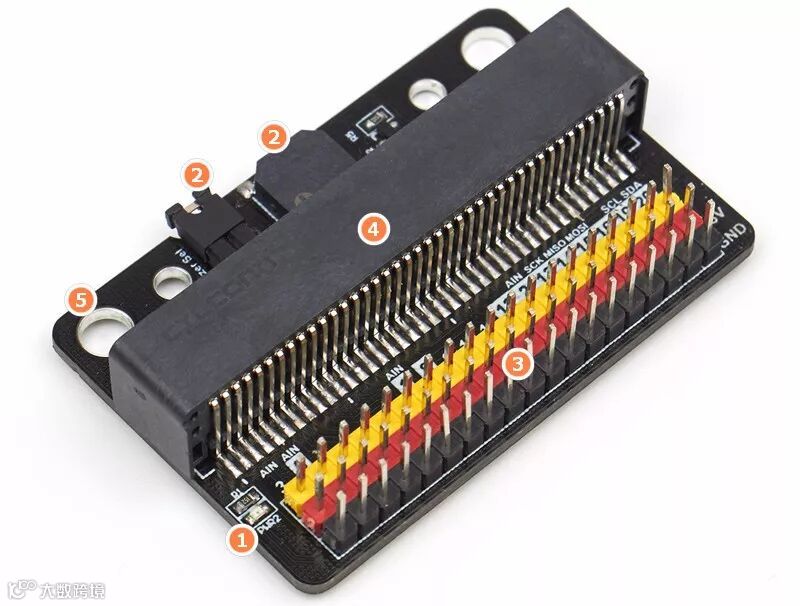

第1节—IObit硬件介绍

1.电源指示灯

给Micro:bit上供电，

指示灯亮红色，

没供电不亮灯；

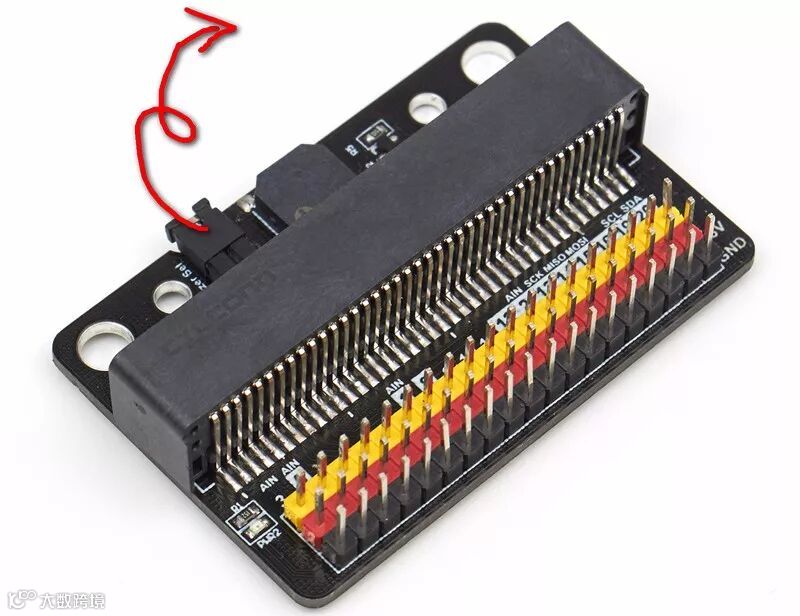

2.P0蜂鸣器跳帽

跳帽IObit默认是插上的，

在Makecode中使用音乐分栏积木

即可进行编程，发出声音，

平时上电是不会有声音的。

3.3Pin IO口引出

已经将Micro:bit中所有引脚引出，

没有任何保留

（PS：Micro:bit上没有P17与P18，

并不是IObit没有引出）

4.40P Micro:bit卧式插座

体积紧凑型插座

5.板子安装孔与固定孔

最外侧两个孔直径大概4.8MM，

兼容乐高摩擦销，间距48mm，
最内侧两个孔直径大概3.1MM，

可用普通M3螺丝拧紧，间距大概32mm

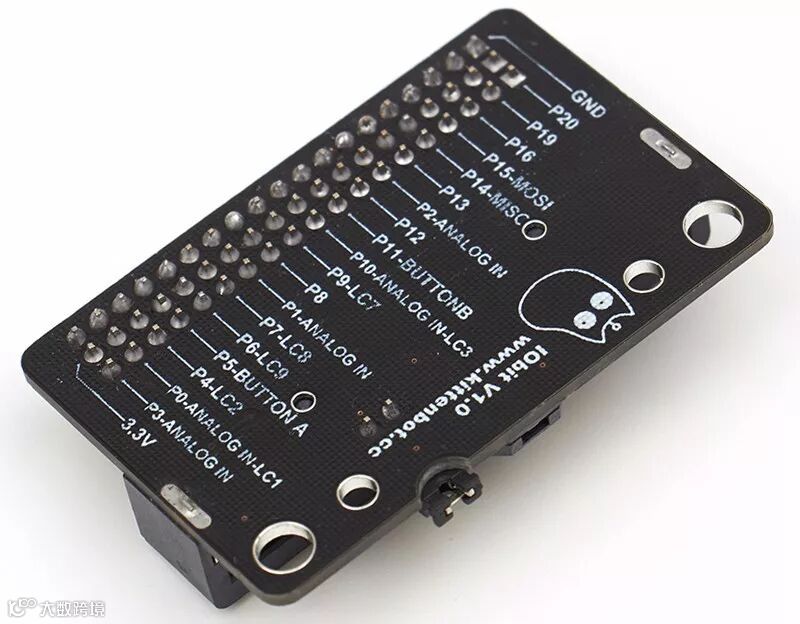

6.板子背后有丝印

详解解释了每个IO口复用了一些功能。

第2节—IObit编程使用

如果你的Micro:bit还没入门，先入门Micro:bit，这是操作前提；小喵科技已经为你准备好Micro:bit零基础视频教程；在公众号右下角“视频教程”即可查看！

1、教程资料

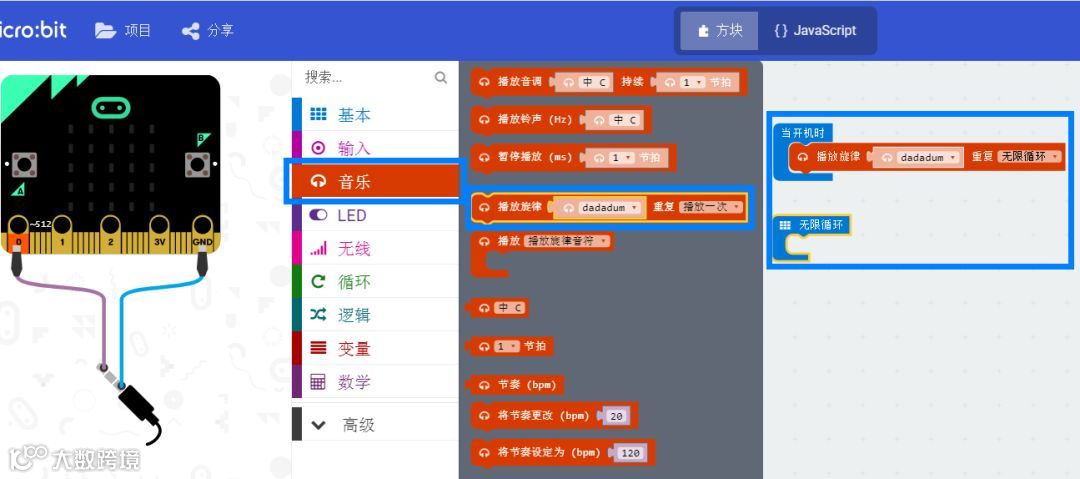

在Makecode中直接使用音乐积木块即可；

2.P0引脚使用

如使用P0记得拔掉跳线帽；

（可将跳线帽插一边，防止丢了）

第3节—IO口释放

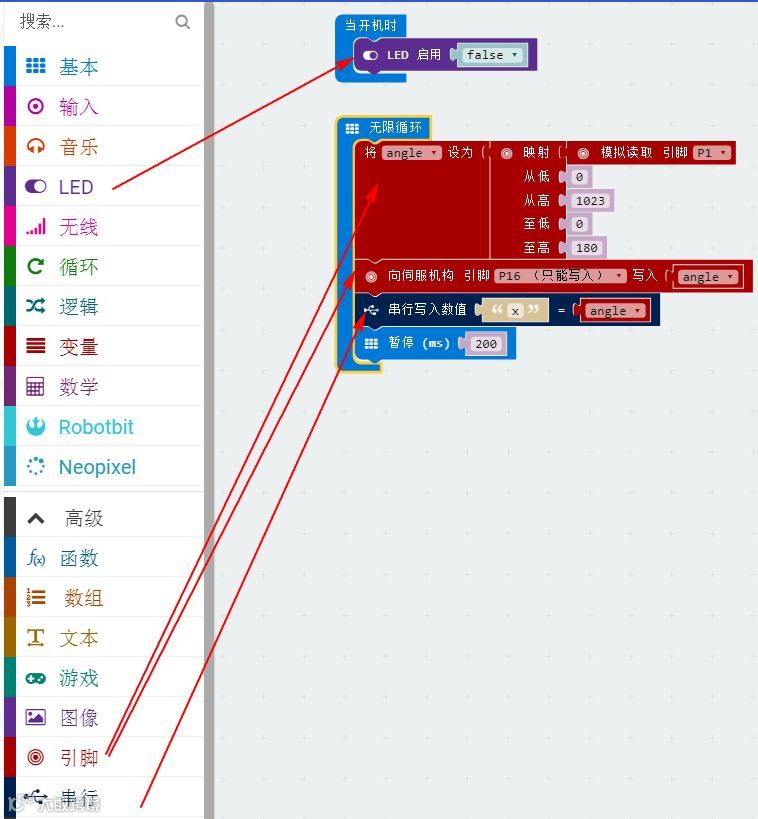

LED启用（false）；这个是用来禁用显示屏；释放IO；分享两个示例：

模拟读写：
P1接了一个旋钮电位器，

（你也可以接任意的模拟传感器）；
P16接了一个9g舵机，

（注意舵机接线）；
实验现象：
拧动P1的电位器，

P16的舵机会对应转动角度。

数字读写：

P9接了按键模块（测试数字读）

P3、P4、P6分别都接了LED灯

（测试数字写）

实验现象：

按键P9的按键模块

（或者Micro:bit上的A键B键），

可以看到P3、P4、P6的灯分别切换亮

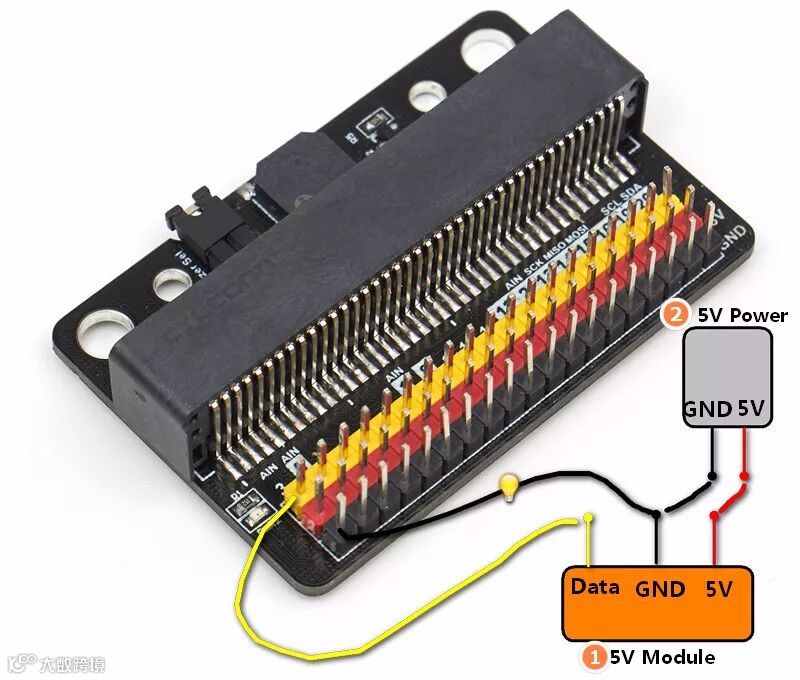

第4节—如何使用5V模块

标号1为5V电子模块；

标号2为5V电源；

（或者任意板子上的5V电源）

只需共地即可，注意灯泡那根黑色线

第5节—注意事项

IObit的IO口驱动能力很弱，IO口电流不足200ma，请勿接大电流器件（例如大舵机MG995、直流电机），否则会烧坏Micro:bit，使用前必须完全了解清楚你所使用的器件电流情况。
IObit只能驱动1路9g小舵机，2路以上会发抖（电流不够），如果你想驱动多路9g舵机，请选择Robot:bit，自带驱动芯片，驱动能力足。
如果把P0作为普通IO口使用必须拔掉跳线帽，否则蜂鸣器会响或者IO读取数值不正常。
供电建议从Micro:bit的usb口进行供电，或者Micro:bit上的3V电机座接口。IObit上的3.3V与GND最高只能外部接3.3V电源。
使用与Micro:bit点阵的引脚（如3、4、5、6、7、8、9、10、11），记得在软件上把点阵屏禁用掉，否则会有点阵屏乱亮的现象。
IObit供电上不能使用3.7V锂电池包，插上去一定会把Micro:bit烧坏。
禁止放在金属制品上使用，以免短路。
