【小喵科技】物联网教程系列五

IoT协议MQTT定义

MQTT是IBM（对，就是那个弄电脑那个）针对物联网实现的一套通讯协议。

MQTT全称不用记，太长反正我也是记不住。只需要记住它是用在IoT上的协议就行了。包括小米呀很多物联网公司都是用这套协议去通讯。

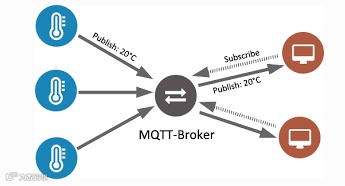

MQTT核心采用订阅/发布模式，为推送而生

MQTT物理模型：

1.首先物联网肯定有一台服务器。不然那些要联网的设备把接收到的数据发给谁呢？服务器的作用就是接收数据，处理数据，分发数据

2.多个联网的设备。它们的作用就是给服务器发送数据，或者接受服务器的数据。

MQTT工作过程：

1.多台联网的设备首先连上wifi网络，并且要连上指定的服务器（假设服务器已经有了）

2.设备需要订阅话题，只有订阅此话题后，设备才能向这个话题发送数据，或者一旦这个话题有消息更新，此设备可以接收更新的数据。这样拥有相同话题的设备他们之间就可以实现数据共通了。通讯过程由服务器来保障，这个过程我们就不用管了。

如果这个过程你不理解，你就想想你订阅微信公众号，假如你和小明一起订阅了同一个微信公众号（假设你俩之间互不认识，不是好友），你们可以在微信公众号下面的留言板进行聊天（笑Cry）这样你们就可以相互通讯了。

材料准备：

• Microbit+Robotbit

• kittenbot wifi（2.8固件），如果你是早期购买我们wifi模块的用户，可以自行更新固件，请查看wifi固件更新教程

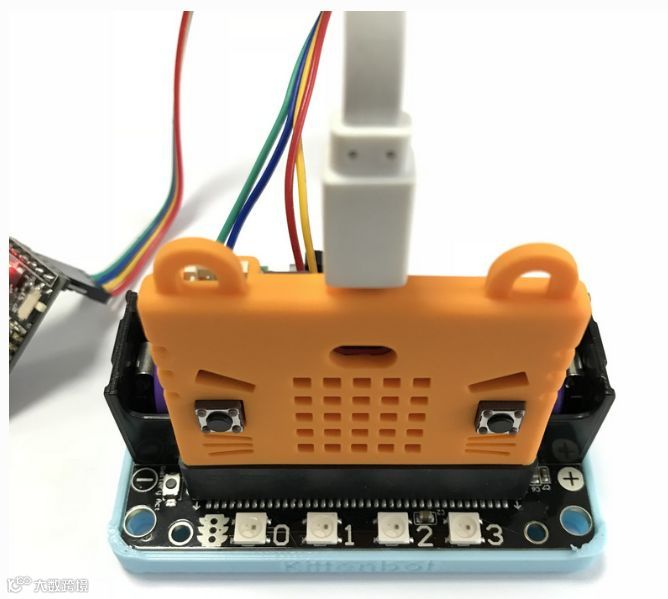

新手按照图示接线，因为这个接法是跟下面程序所对应的。

wifi模块->Robotbit:

RX->P1

Tx->P2

GND->GND

5V->5V

Microbit插上USB线，准备进行编程

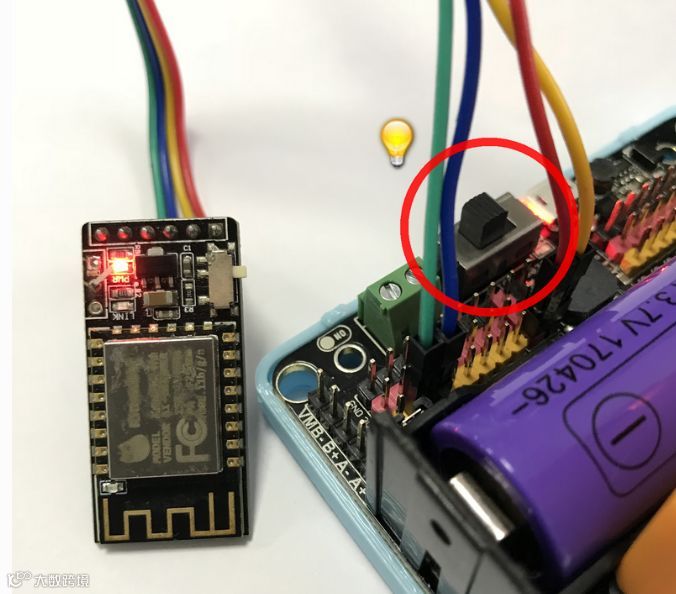

Robotbit上的电源开关记得打开

Robotbit上的电源开关记得打开

Robotbit上的电源开关记得打开

电源开关打开后，wifi模块的电源指示灯红灯会亮。

并且确保18650电池电量充足，因为wifi模块需要的电流比较大，电量少的时候，wifi模块会工作不正常。

首先你Microbit需要入门，知道一些Microbit的基本操作，如果还没入门的朋友，请先看喵家网易云课堂的Microbit教程

https://study.163.com/course/introduction.htm?courseId=1005485001&_trace_c_p_k2_=2aa7eaf7107243a782f82ec825aa020b

• 请使用Makecode离线版本V3.5

• 或者在线版本V1：https://makecode.microbit.org/v1

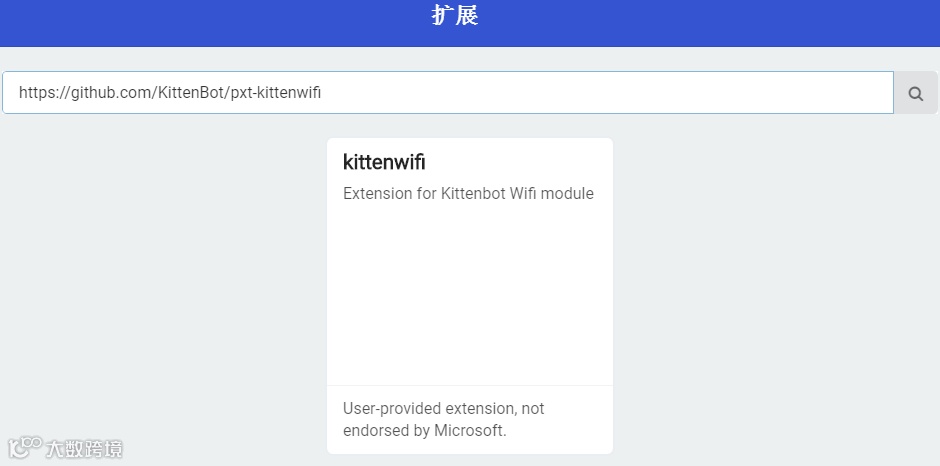

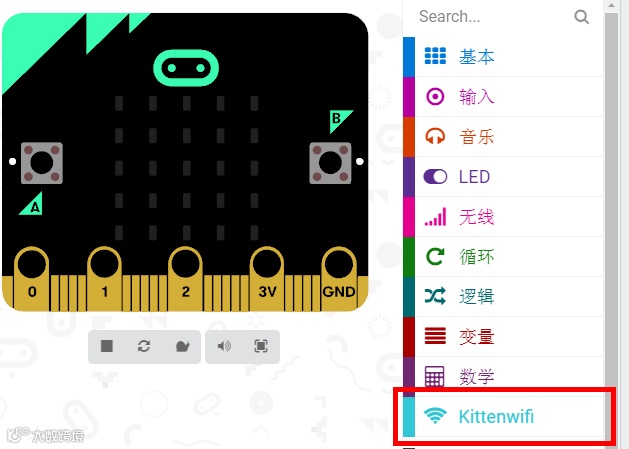

• 加载喵家wifi积木块插件 https://github.com/KittenBot/pxt-kittenwifi

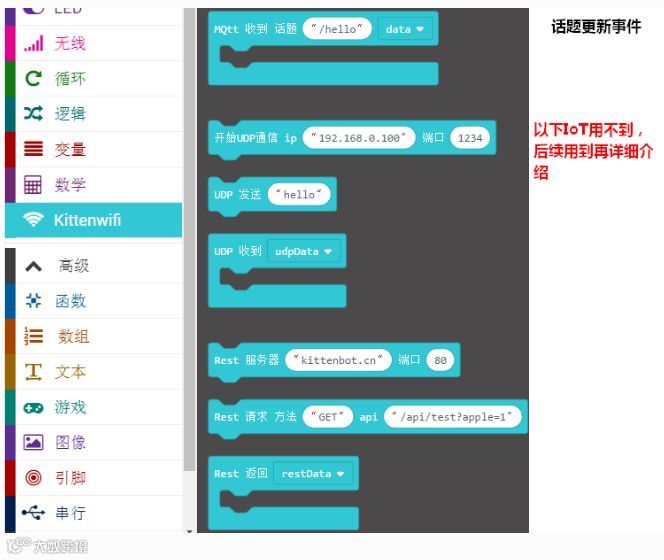

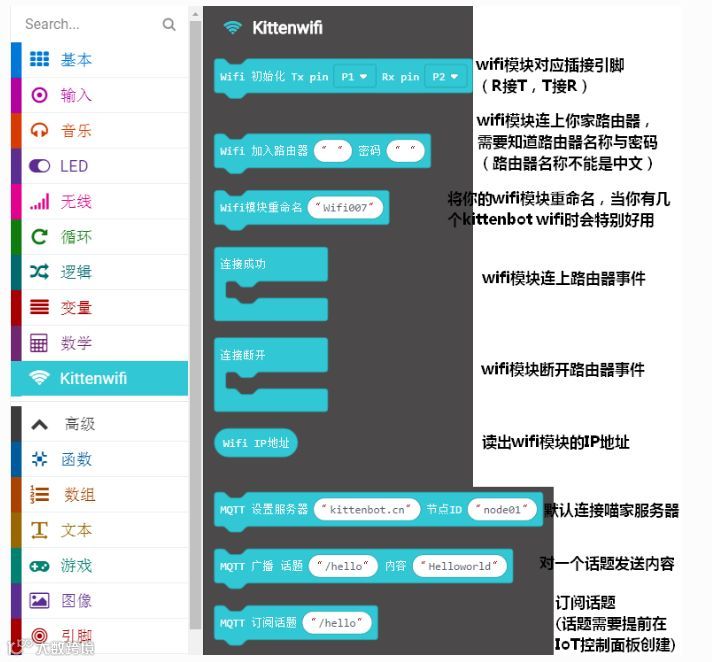

积木块介绍

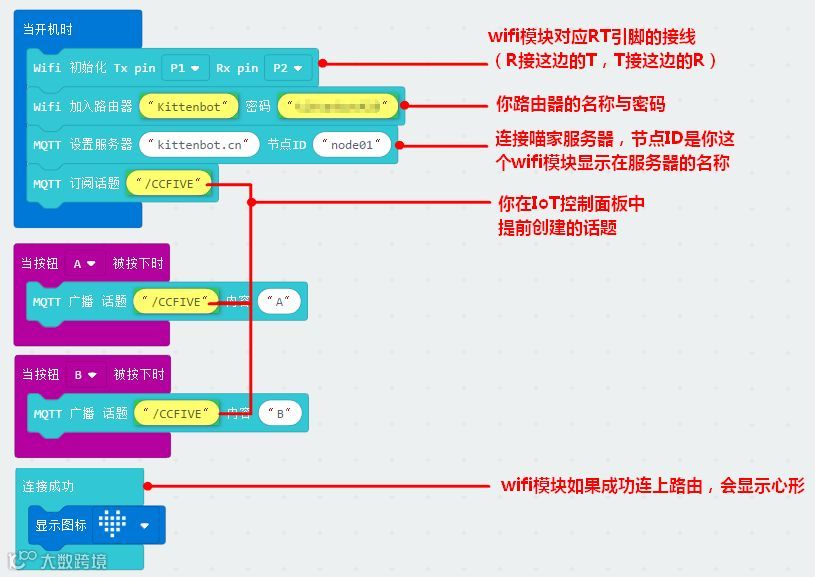

程序示例1——向特定话题广播消息

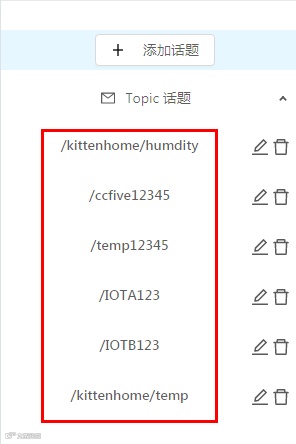

黄色是你必须更改的内容（因为我的路由器wifi名字、密码和你家的不一样。另外我们定义的话题名称也不一样）

下载到Microbit上，等待心形出现（这个过程时间长久跟你的网络环境有关，如果你网络环境好，一般十多秒就可以连上了）

如果没什么反应，可以重新microbit复位键让程序重新运行（确保你的电池已经打开了）

这时候可以随意按下，A键 或者 B键。

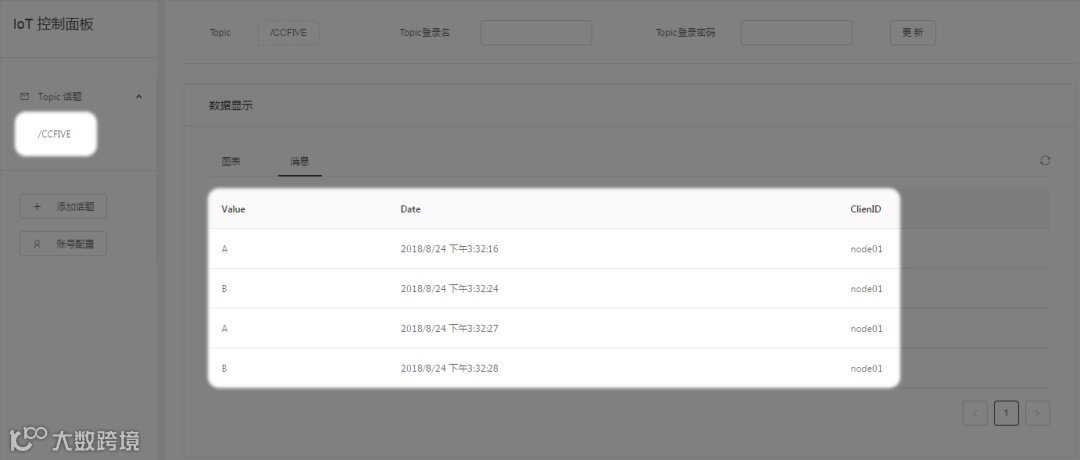

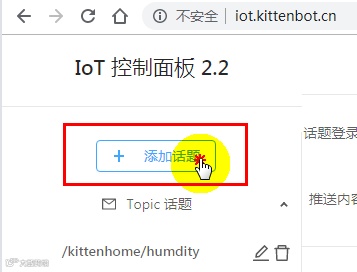

登录喵家IOT服务器，就可以看到对应话题收到的消息

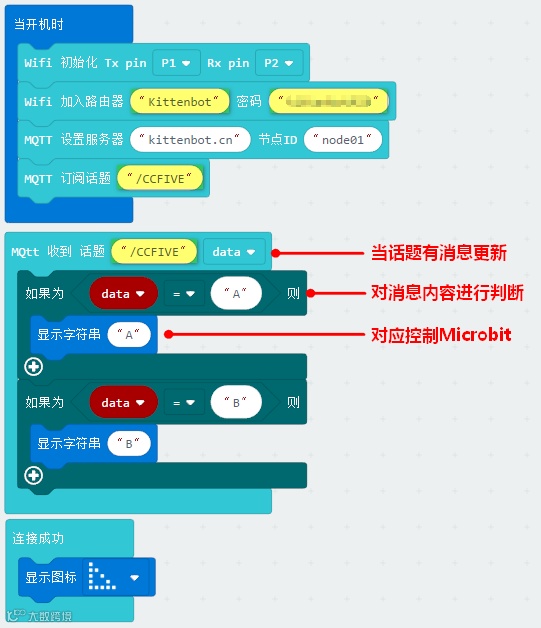

程序示例2——监听特定话题消息

黄色是你必须更改的内容（因为我的路由器wifi名字、密码和你家的不一样。另外我们定义的话题名称也不一样）

下载到Microbit上，等待三角形出现（这个过程时间长久跟你的网络环境有关，如果你网络环境好，一般十多秒就可以连上了）

这时候你登录喵家的IoT控制面板，可以向话题发送A或者B，观察Microbit点阵显示。或者你有另外一套Microbit（烧录的程序示例1）+Robotbit+wifi模块，你可以按A、B按键，观察这块Microbit点阵显示。

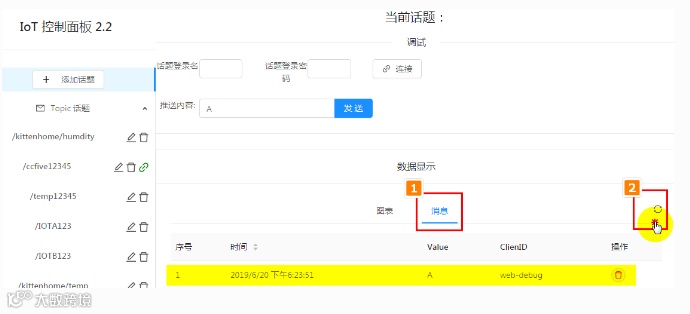

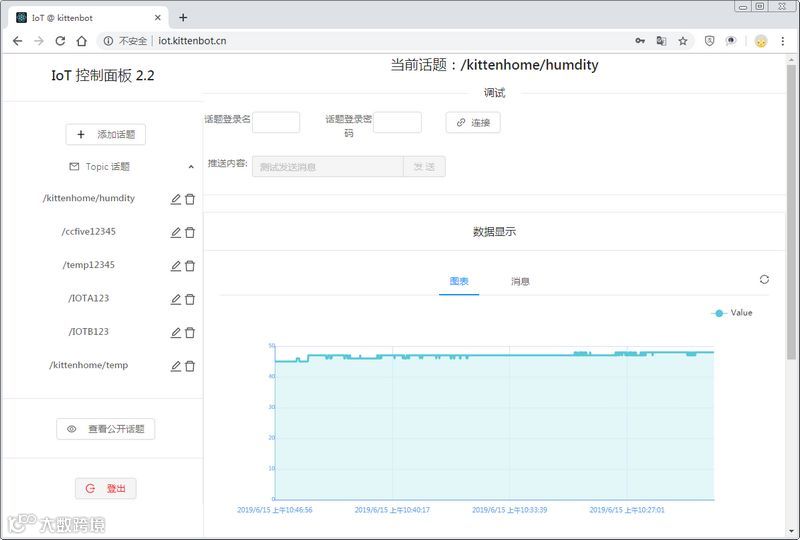

IoT网页调试

在喵家IoT控制面板，有个调试窗口，连接后，就可以对话题发送信息。这时候如果话题有内容更新，wifi模块也会检测到的。

这里可以看到收到信息
