国内外图纸基本的标注方法

吕华智造全球信赖

2015-12-14

导读：　　目前我国引进了不少国外设备，图纸和其他技术资料，但是有不少发达国家的机械图样投影方法与我国所采用的投影方

　　目前我国引进了不少国外设备，图纸和其他技术资料，但是有不少发达国家的机械图样投影方法与我国所采用的投影方法不同，而且部分标注也是有一定的差异，因此为了更好地学习发达国家的先进技术及更快更准确的加工出产品，所以快速的了解和看懂国外机械图纸是很有必要的。

机械图纸投影角法：

ISO国际标准规定，第一角法和第三角法同等有效，如图；

第一角法

第三角法

　　目前根据各国国情，一般俄罗斯，德国及东欧等国主要采用第一角法；美国、日本、墨西哥等国主要采用第三角法；而我国目前一般采用的是第一角法。

机械图样标准：

美国标准（ANSI）

(1)、美国标准中图纸尺寸的标注一般采用英寸（1in=25.4mm）,且数值小于1时小数点前不写0;

(2)、视图明确反映为圆形和半径时，不标注直径代号DIA(diameter)或D和代号R（radius），如图：

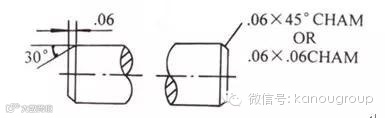

(3)、倒角CHAM(chamfer)及沉孔标注方法,如图：

倒角

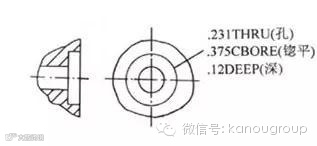

沉孔

日本标准（JIS）

　　(1)、图中有直径、半径、或球面半径时，在尺寸数字前加注“￠”、“R”、“SR”;

(2)、对于45°倒角一般采用“C”表示，如图：C1相当于1×45°、C0.5相当于0.5×45°

(3)、一般板厚未画出时，可用字母“t=？”表示,如“t=10”表示板厚是10mm;

另外，德国标准（DIN）视图表示方法与ISO国际标准基本相同，投影为圆的视图中尺寸线只有一个箭头时，尺寸后加注“￠”，有两个箭头时不加注“￠”，如图：

　　以上是一般基本机械图纸的表示方法，虽然各国图纸标注存在着差异，但是都会有着一定的规定及标准，所以作为精密机加工的企业，只有充分掌握各国的图纸标注才能更快捷的学习到先进的技术及更准确的加工出机械产品。
