后台暂停写法（抄作业的看过来）

机器Yao

2022-04-23

导读：上位机控制机器人的暂停，超简单，一学就会，一抄就能用~~

注1：本文仅代表本人对机器人使用的一些建议，在使用机器人前，还请详细阅读库卡机器人官方资料，道路千万条，安全第一条！！！

注2：技术有限，欢迎各位大大在阅读过程中发现各类问题，并且批评指正！！！

因为本文使用WorkVisual编程，若还不会使用的建议先学习《KUKA WorkVisual 编程教学》；

本程序为简单写法，大佬们可以根据需要自行改进！！！

1. WorkVisual连接

2. 新建后台程序

3. 修改后台程序

4. 将改动传送到控制柜

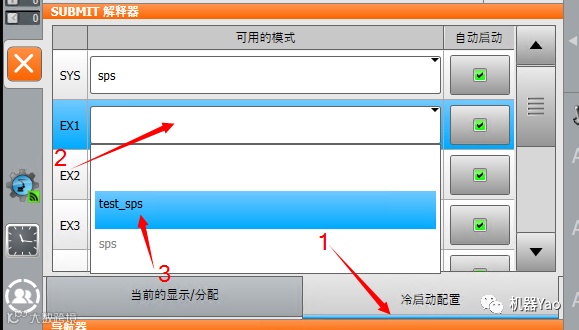

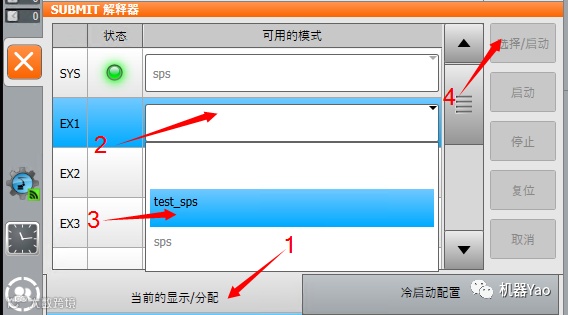

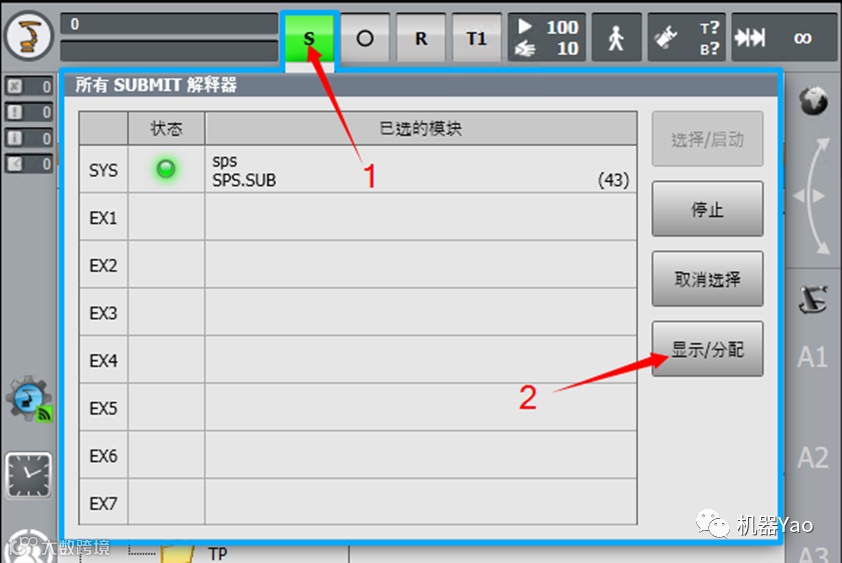

5. 设置后台程序启动

正文

1. WorkVisual连接

打开WorkVisual，进入编程与诊断，连接机器人，读取程序；

2. 新建后台程序

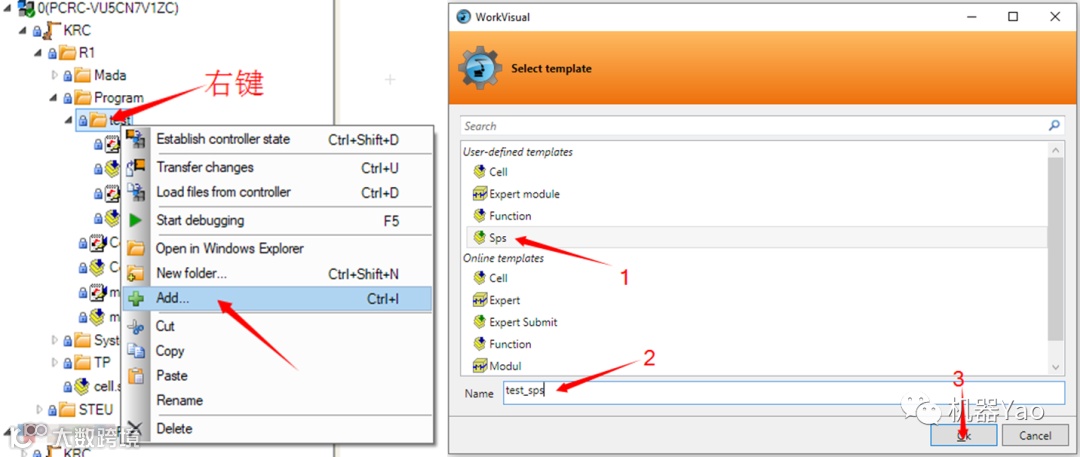

（1）右键对应文件夹，点击Add，新建Sps文件，输入名称（英文开头），点击OK；

3. 修改后台程序

（1）双击打开程序；

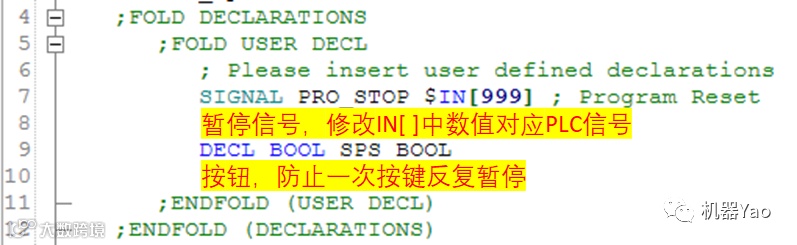

（2）在图示位置（声明）输入，语句需要修改$IN[ ]中的内容：

SIGNAL PRO_STOP $IN[999] ; Program Reset
DECL BOOL SPS_BOOL

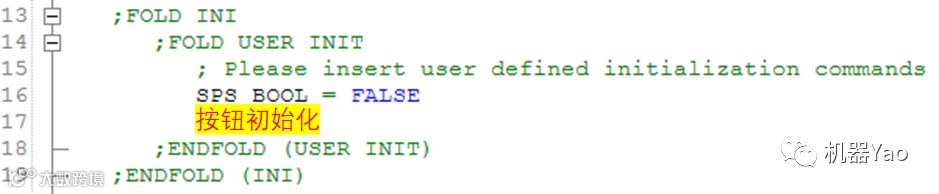

（2）在图示位置（初始化）输入：

SPS_BOOL = FALSE

（3）在图示位置（循环）输入：

程序解释：当PLC输入暂停信号时，会触发IF条件，判断按钮和机器人运动状态；

若未触发过按钮或机器人在运动，则会进去第二个IF判断，置位按钮未TRUE（防止暂停反复触发），触发暂停，等待机器人停止运动；

停止运动后发送信息Program Stop；

当暂停信号未收到时，会将按钮置为FALSE；

注：若不是新建sub文件，而是在System/sps.sub中使用此程序，必须删除 WAIT FOR NOT $PRO_MOVE和MsgNotify("Program Stop", "UserSPS")，可以用IF NOT $PRO_MOVE来判断是否发送信息！！！

IF (PRO_STOP == TRUE) THEN
            IF SPS_BOOL == FALSE OR $PRO_MOVE THEN
               SPS_BOOL = TRUE
               CWRITE($CMD,STAT,MODE,"stop 1")
               WAIT FOR NOT $PRO_MOVE
               MsgNotify("Program Stop", "UserSPS")
            ENDIF
         ELSE
            SPS_BOOL = FALSE
         ENDIF
