Linux TCP收发包配置解析

作者系水厂大佬高级开发专家，如需要了解更多，欢迎访问https://zhuanlan.zhihu.com/p/619826703

1 前言

在基于Linux上开发的网络程序，在TCP收发包过程中受哪些因素的影响呢？而且我们在工作中又经常会遇到一些和此相关的问题，我们又会需要从这些因素入手去排查问题，所以在定位网络连接这类的问题之前，我们一定要了解这些因素都有哪些。

2 数据包发送过程

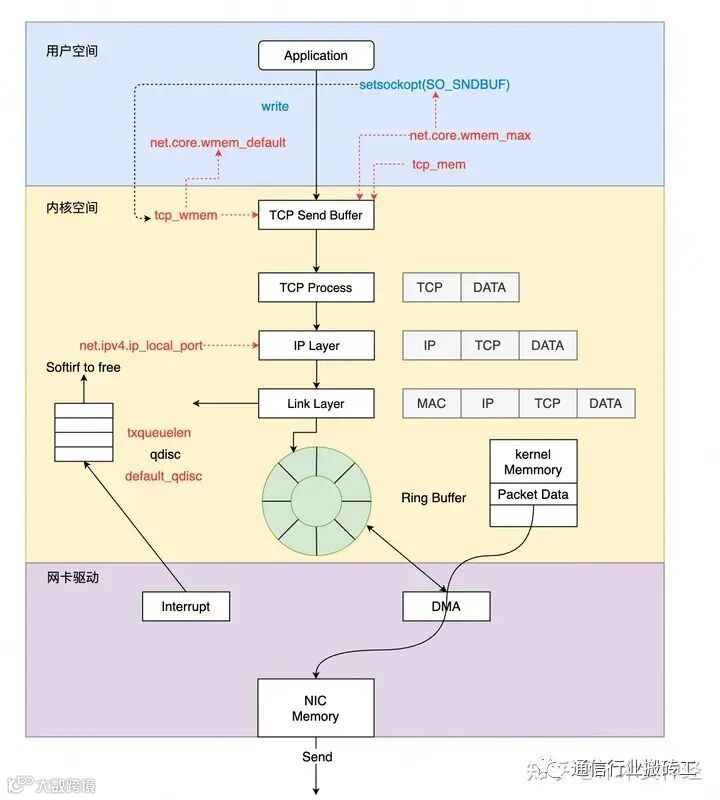

数据包的发送从上往下经过了三层：用户态空间的应用、系统内核空间、最后到网卡驱动。应用先将数据写入 TCP sendbuffer ，TCP 层将 sendbuffer 中的数据构建成数据包转交给 IP 层。经过IP层处理后，Link层会将待发送的数据包放入队列 QDisc 。数据包成功放入 QDisc 后，指向数据包的描述符 sk_buff 被放入Ring Buffer输出队列，随后网卡驱动调用 DMA engine 将数据发送到网络链路上。

2.1 net.ipv4.tcp_wmem

应用程序调用write()或者send()系列系统调用开始往外发包时，这些系统调用会把数据包从用户缓冲区拷贝到TCP发送缓冲区（TCP Send Buffer），这个TCP发送缓冲区的大小是受限制的，TCP发送缓冲区的大小默认是受net.ipv4.tcp_wmem来控制：

net.ipv4.tcp_wmem = 4096	16384	4194304

tcp_wmem中这三个数字的含义分别为min、default、max。TCP发送缓冲区的大小会在min和max之间动态调整，初始的大小是default，这个动态调整的过程是由内核自动来做的，应用程序无法干预。自动调整的目的，是为了在尽可能少的浪费内存的情况下来满足发包的需要。

2.2 net.core.wmem_max

tcp_wmem中的max不能超过net.core.wmem_max这个配置项的值，如果超过了，TCP 发送缓冲区最大就是net.core.wmem_max。通常情况下，我们需要设置net.core.wmem_max的值大于等于net.ipv4.tcp_wmem的max：

net.core.wmem_max = 9265836

应用程序有的时候会很明确地知道自己发送多大的数据，需要多大的TCP发送缓冲区，这个时候就可以通过setsockopt()里的SO_SNDBUF来设置固定的缓冲区大小。一旦进行了这种设置后，tcp_wmem就会失效，而且这个缓冲区大小设置的是固定值，内核也不会对它进行动态调整。

但是，SO_SNDBUF设置的最大值不能超过net.core.wmem_max，如果超过了该值，内核会把它强制设置为net.core.wmem_max。所以，想要设置SO_SNDBUF，一定要确认好net.core.wmem_max是否满足需求，否则你的设置可能发挥不了作用。通常情况下，我们都不会通过SO_SNDBUF来设置TCP发送缓冲区的大小，而是使用内核设置的tcp_wmem，因为如果SO_SNDBUF设置得太大就会浪费内存，设置得太小又会引起缓冲区不足的问题。

2.3 net.core.tcp_mem

tcp_wmem以及wmem_max的大小设置都是针对单个TCP连接的，这两个值的单位都是Byte（字节）。系统中可能会存在非常多的TCP连接，如果TCP连接太多，就可能导致内存耗尽。因此，所有TCP连接消耗的总内存也有限制:

net.ipv4.tcp_mem = 4632918	6177225	9265836

与前两个选项不同的是，该选项中这些值的单位是Page（页数），也就是4K。它也有3个值：min、pressure、max。当所有TCP连接消耗的内存总和达到max后，也会因达到限制而无法再往外发包。

2.4 net.ipv4.ip_local_port_range

继续往下来到了IP层。IP层这里容易触发问题的地方是net.ipv4.ip_local_port_range这个配置选项，它是指和其他服务器建立IP连接时本地端口（local port）的范围。曾经遇到过遇到过默认的端口范围太小，以致于无法创建新连接的问题。所以通常情况下，我们都会扩大默认的端口范围：

net.ipv4.ip_local_port_range = 10240	65000

2.5 txqueuelen

为了能够对TCP/IP数据流进行流控，Linux内核在IP层实现了qdisc（排队规则）。我们平时用到的TC就是基于qdisc的流控工具。qdisc的队列长度是我们用ifconfig来看到的txqueuelen，我们在生产环境中也遇到过因为txqueuelen太小导致数据包被丢弃的情况，这类问题可以通过下面这个命令来观察：

$ip -s -s link ls dev eth0
2: eth0: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc mq master bond0 state UP mode DEFAULT group default qlen 1000
    link/ether e8:61:1f:24:ca:9a brd ff:ff:ff:ff:ff:ff
    RX: bytes  packets  errors  dropped overrun mcast
    919570959639227 618391704197 0       0       0       76353148
    RX errors: length   crc     frame   fifo    missed   nohandler
               0        0       0       0       115894  1
    TX: bytes  packets  errors  dropped carrier collsns
    11988756571022 75073396892 0       0       0       0
    TX errors: aborted  fifo   window heartbeat transns
               0        0       0       0       2

dropped这一项不为0，那就有可能是txqueuelen太小导致的，你需要增加这个值的大小

$ ifconfig eth0 txqueuelen 2000
$ ip link set eth0 txqueuelen 2000

2.6 default_qdisc

Linux系统默认的qdisc为pfifo_fast（先进先出），通常情况下我们无需调整它。如果想使用TCP BBR来改善TCP拥塞控制的话，那就需要将它调整为fq(公平队列)

net.core.default_qdisc = fq

3 数据包接收过程

从下往上经过了三层：网卡驱动、系统内核空间，最后到用户态空间的应用。Linux 内核使用 sk_buff 数据结构描述一个数据包。当一个新的数据包到达，NIC 调用 DMA engine ，通过Ring Buffer将数据包放置到内核内存区。Ring Buffer的大小固定，它不包含实际的数据包，而是包含了指向 sk_buff 的描述符。当Ring Buffer满的时候，新来的数据包将给丢弃。一旦数据包被成功接收， 发起中断，由内核的中断处理程序将数据包传递给 Link 层。经过 Link层和IP层的处理，数据包被放入队列等待 TCP 层处理。每个数据包经过 TCP 层一系列复杂的步骤，更新 TCP 状态机，最终到达 recvBuffer ，等待被应用接收处理。有一点需要注意，数据包到达 recvBuffer ，TCP 就会回 ACK 确认，即 TCP 的 ACK 表示数据包已经被操作系统内核收到，但并不确保应用层一定收到数据（例如这个时候系统 crash），因此一般建议应用协议层也要设计自己的确认机制。

3.1 net.core.netdev_budget

TCP数据包的接收流程在整体上与发送流程类似，只是方向是相反的。数据包到达网卡后，就会触发中断（IRQ）来告诉CPU读取这个数据包。但是在高性能网络场景下，数据包的数量会非常大，如果每来一个数据包都要产生一个中断，那CPU的处理效率就会大打折扣，所以就产生了NAPI（New API）这种机制让CPU一次性地去轮询（poll）多个数据包，以批量处理的方式来提升效率，降低网卡中断带来的性能开销。

那在poll的过程中，一次可以poll多少个呢？这个poll的个数可以通过sysctl选项来控制：

net.core.netdev_budget = 300

该控制选项的默认值是300，在网络吞吐量较大的场景中，我们可以适当地增大该值，比如增大到600。增大该值可以一次性地处理更多的数据包。但是这种调整也是有缺陷的，因为这会导致CPU在这里poll的时间增加，如果系统中运行的任务很多的话，其他任务的调度延迟就会增加。

3.2 net.ipv4.tcp_rmem

与 TCP发送缓冲区类似，TCP接收缓冲区的大小也是受控制的。通常情况下，默认都是使用tcp_rmem来控制缓冲区的大小。

net.ipv4.tcp_rmem = 4096	87380	62914

它也有3个字段：min、default、max。TCP接收缓冲区大小也是在min和max之间动态调整 。

3.3 net.ipv4.tcp_moderate_rcvbuf

不过跟发送缓冲区不同的是，这个动态调整是可以通过控制选项来关闭的，这个选项是tcp_moderate_rcvbuf 。通常我们都是打开它，这也是它的默认值：

net.ipv4.tcp_moderate_rcvbuf = 1

之所以接收缓冲区有选项可以控制自动调节，而发送缓冲区没有，那是因为TCP接收缓冲区会直接影响TCP拥塞控制，进而影响到对端的发包，所以使用该控制选项可以更加灵活地控制对端的发包行为。

除了tcp_moderate_rcvbuf 可以控制TCP接收缓冲区的动态调节外，也可以通过setsockopt()中的配置选项SO_RCVBUF来控制，这与TCP发送缓冲区是类似的。如果应用程序设置了SO_RCVBUF这个标记，那么TCP接收缓冲区的动态调整就是关闭，即使tcp_moderate_rcvbuf为1，接收缓冲区的大小始终就为设置的SO_RCVBUF这个值。

也就是说，只有在tcp_moderate_rcvbuf为1，并且应用程序没有通过SO_RCVBUF来配置缓冲区大小的情况下，TCP接收缓冲区才会动态调节。

3.4 net.core.rmem_max

同样地，与TCP发送缓冲区类似，SO_RCVBUF设置的值最大也不能超过net.core.rmem_max。通常情况下，我们也需要设置net.core.rmem_max的值大于等于net.ipv4.tcp_rmem的max：

net.core.rmem_max = 212992
