01、概述
自协商机制是以太网技术物理层重要的一种机制。它可以使得不同底层技术网络设备（计算机终端，网桥，交换机，路由器，网关等）的链路双方协商成互相兼容的模式，从而建立起正确的链接。
以太网自协商技术可以分为四大类，这四大类彼此之间不兼容不可互联。1：基于IEEE Clause28双绞线的自协商；2：基于IEEE Clause37的1000Base-X自协商；3：基于IEEE Clause73的背板（通过PCB板和接插件互联）和DAC（通过无源短距离的SFP电模块互联）互联的自协商；4：基于IEEE Clause98的一对线双绞线（用于汽车以太网的一种技术）的自协商；
02、基于IEEE Clause28双绞线的以太网自协商（一）
原理
FLP Burst概述
双绞线以太网自协商通过链路双方互相周期发送自协商脉冲群（通过脉冲群携带自己的物理层信息），从而到达彼此互相理解的目的，最终建立正确连接。下面就脉冲群的具体内容做一下介绍。
脉冲群学名称为快速链路脉冲突发FLP（Fast Link Pulse）Burst。快速链路脉冲突发FLP Burst有三种编码方式，分别称为BasePage、NextPage和ExtendedNextPage。
BasePage和NextPage由33个脉冲位置组成。17奇数脉冲位置应包含链路脉冲并表示时钟信息，16个偶数脉冲位置应表示数据信息如下：出现在偶数脉冲位置的链路脉冲并且偶数脉冲位置中不存在的链路脉冲表示逻辑0；出现在偶数脉冲位置的链路脉冲并且偶数脉冲位置中存在的链路脉冲表示逻辑1；
ExtendedNextPage由97个脉冲位置组成。49奇数脉冲位置应包含链路脉冲并表示时钟信息。48个偶数脉冲位置应表示数据信息如下：出现在偶数脉冲位置的链路脉冲并且偶数脉冲位置中不存在的链路脉冲表示逻辑0；出现在偶数脉冲位置的链路脉冲并且偶数脉冲位置中存在的链路脉冲表示逻辑1；

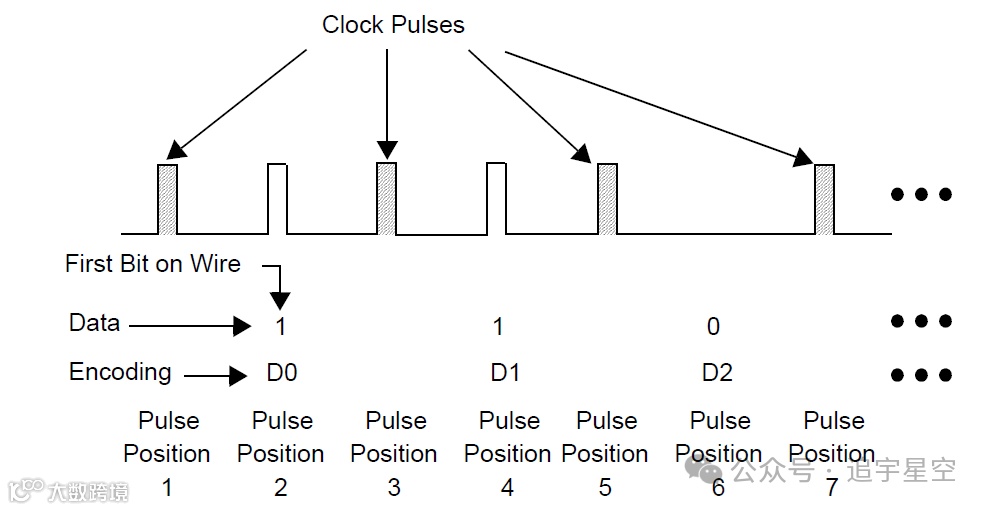

FLP Burst的编码方式如下图：
FLP Burst内部的pulse-to-pules时序如下图：
T1=100ns；T2=125us；T3=62.5us(Data=1), T3=无意义(Data=0)；

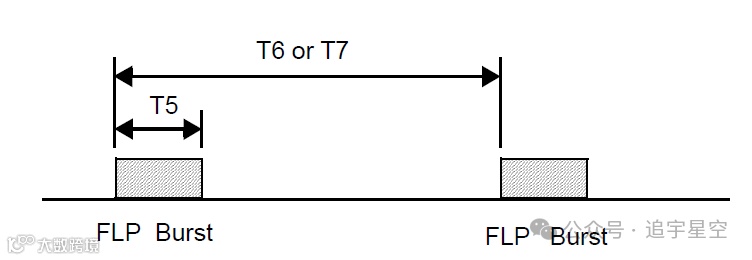

FLP Bursts之间的FLP burst-to- FLP busrt时序如下图：
T5=2ms(BasePage/NextPage),T5=6ms(ExtendedNextPage)；T6=16ms(非优化模式),T7=8ms(优化模式)；
未完待续
