引言：缓存为何是性能之魂

在高性能计算领域，尤其是使用数据平面开发套件（DPDK）构建网络应用的场景中，CPU 缓存是决定性能的关键因素。

DPDK 以其高效的包处理能力闻名，但要发挥其潜力，开发者必须深入理解 CPU 缓存的工作原理。缓存作为 CPU 和主内存之间的桥梁，通过存储频繁访问的数据和指令，大幅减少内存访问延迟，从而提升系统吞吐量。本文以 CentOS 操作系统和 Intel Xeon 可扩展处理器（第 3 代，Ice Lake）为例，结合小编对《深入浅出 DPDK》的浅薄理解，详细探讨 CPU 缓存的基本原理、架构、操作机制及在 DPDK 应用中的优化策略，旨在为专业开发者提供实用指导。

CPU 缓存概述

CPU 缓存是一种位于处理器芯片上的高速静态随机存取存储器（SRAM），用于缓存从主内存（DRAM）中频繁访问的数据和指令。由于 DRAM 的访问延迟（约 100 纳秒）远高于 CPU 的处理速度（纳秒级），缓存通过将数据存储在更靠近核心的位置（延迟约 1-20 纳秒），显著缩短了数据获取时间。

在 DPDK 应用中，网络数据包的处理需要极高的吞吐量，任何内存访问延迟都会直接影响性能。缓存的作用类似于物流中的“本地仓库”，将常用数据预先存放在“仓库”中，减少 CPU 去“远方工厂”（主内存）取货的次数，从而加速处理流程。

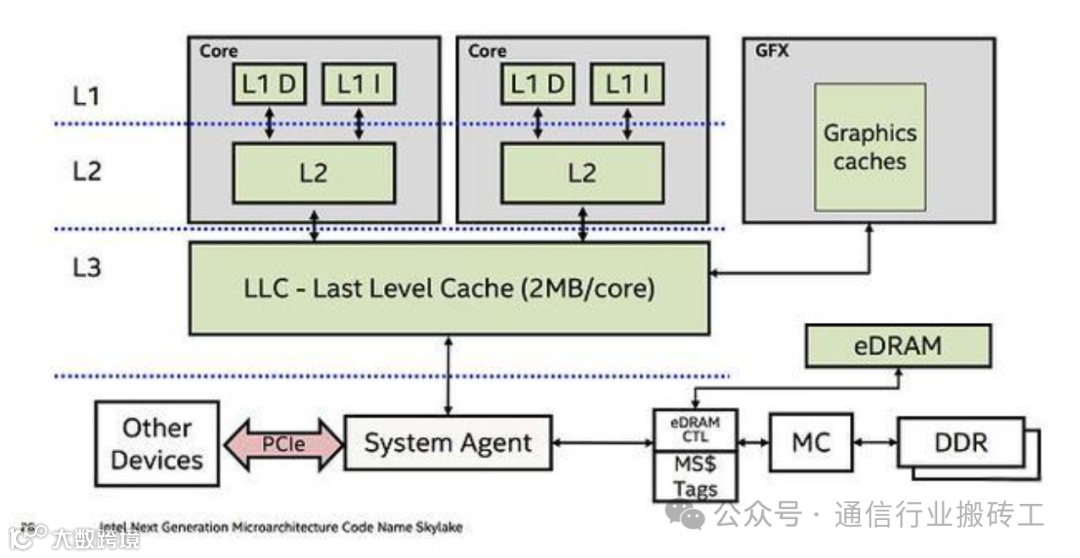

Intel Xeon 缓存架构

Intel Xeon 可扩展处理器是服务器和高性能计算的常见选择，其缓存架构经过精心设计，以支持多核并行处理。以下以第 3 代 Xeon 可扩展处理器（Ice Lake，例：Xeon Platinum 8380）为例，介绍其缓存层次结构：

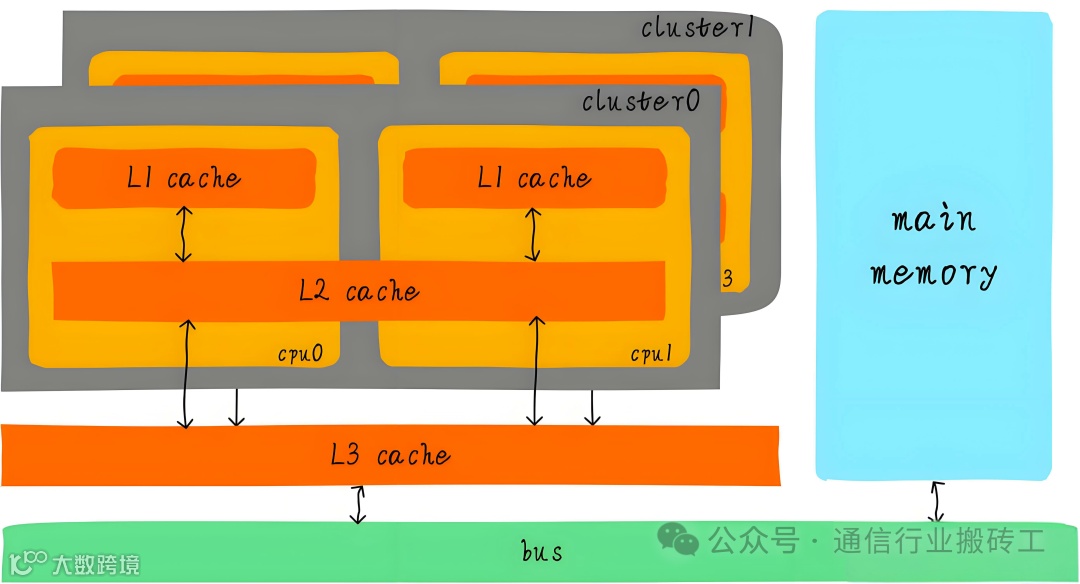

缓存层次

• L1缓存：每个核心拥有独立的 L1 缓存，分为指令缓存（L1I）和数据缓存（L1D）。L1I 大小为 32 KB，8 路组相联；L1D 大小为 48 KB，12 路组相联。L1 缓存速度最快，延迟约 1-4 纳秒，专为核心的即时数据需求服务。

• L2缓存：每个核心独享 1 MB L2 缓存，16 路组相联，延迟约 10-15 纳秒。L2 缓存容量更大，存储 L1 未命中的数据。

• L3缓存：所有核心共享，容量因型号而异。例如，Xeon Platinum 8380（40 核）拥有 60 MB L3 缓存，平均每核心 1.5 MB，11 路组相联，延迟约 20-40 纳秒。L3 缓存为非包容性（non-inclusive），即不强制包含 L2 缓存的数据，从而提高缓存利用率。

缓存特性

• 非包容性设计：与早期 Intel CPU 的包容性 L3 缓存（包含所有 L2 数据）不同，Xeon 可扩展处理器的 L3 缓存为非包容性。这种设计减少了缓存冗余，允许 L3 存储更多独特数据，提升多核系统效率。

• 高宽带互联：Xeon 使用网格互连（mesh interconnect）连接核心和 L3 缓存，确保多核间高效通信，降低缓存访问延迟。

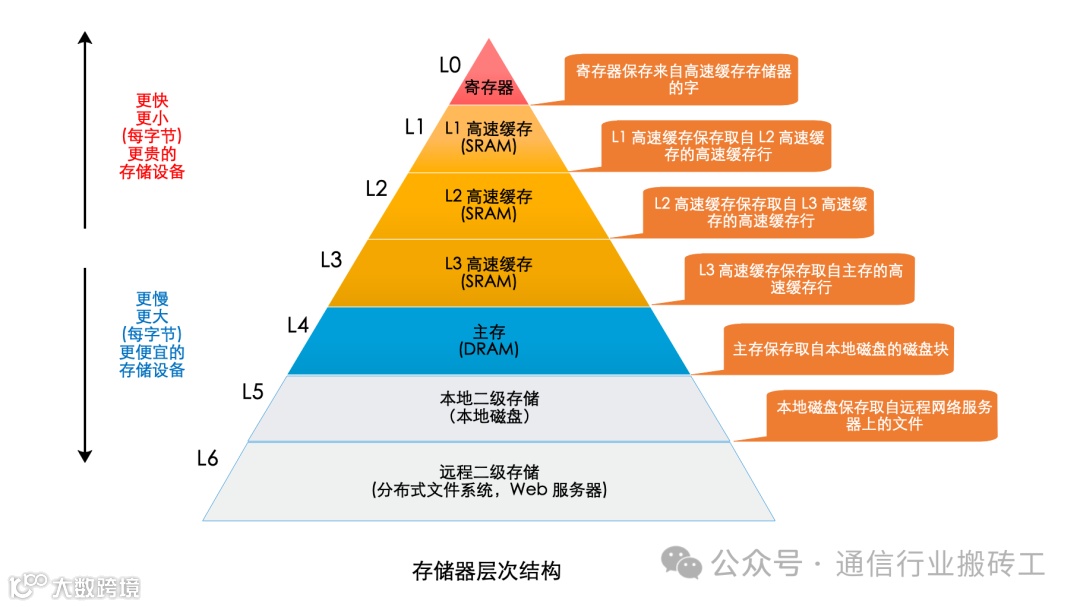

这种层次结构形似金字塔：L1 缓存容量最小但速度最快，L3 缓存容量最大但速度稍慢。DPDK 应用需优化数据访问模式，确保关键数据尽可能驻留在 L1 或 L2 缓存中，以减少对 L3 或主内存的访问。

缓存操作原理

缓存行与数据传输

缓存以固定大小的块（称为缓存行）存储数据，在 Intel 架构中通常为 64 字节。当 CPU 需要访问内存中的数据时，它会将包含该数据的整个缓存行从主内存加载到缓存中。这种设计利用了空间局部性原理，即程序倾向于访问相邻的数据。

例如，在 DPDK 包处理中，访问数据包头部（如以太网头部）会触发整个 64 字节缓存行的加载。如果头部跨越两个缓存行，CPU 需加载两次，增加延迟。因此，DPDK 开发者常将数据结构对齐到缓存行边界，减少不必要的加载。

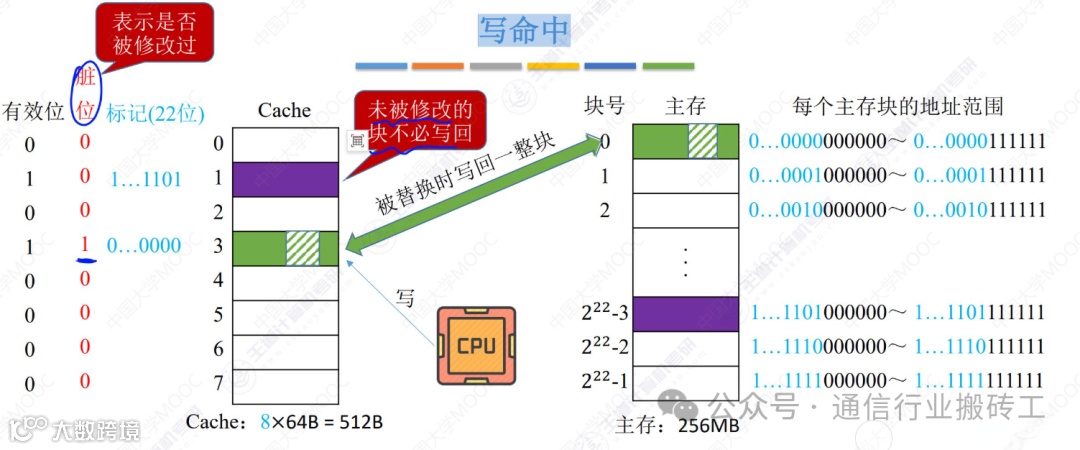

缓存映射与组相联

缓存使用组相联映射，将内存地址分为标签（tag）、组索引（set index）和偏移（offset）。以 L2 缓存（1 MB，16 路组相联，64 字节缓存行）为例：

• 缓存行数：1 MB / 64 B = 16,384 行

• 组数：16,384 / 16 = 1,024 组

• 索引位：log₂(1,024) = 10 位

• 偏移位：log₂(64) = 6 位

• 标签位：64 位地址 - 10 位索引 - 6 位偏移 = 48 位

组相联允许每个内存块映射到一组缓存行（16 个位置），通过比较标签确定具体位置。这种设计平衡了直接映射的简单性和全相联的灵活性，减少了缓存冲突。

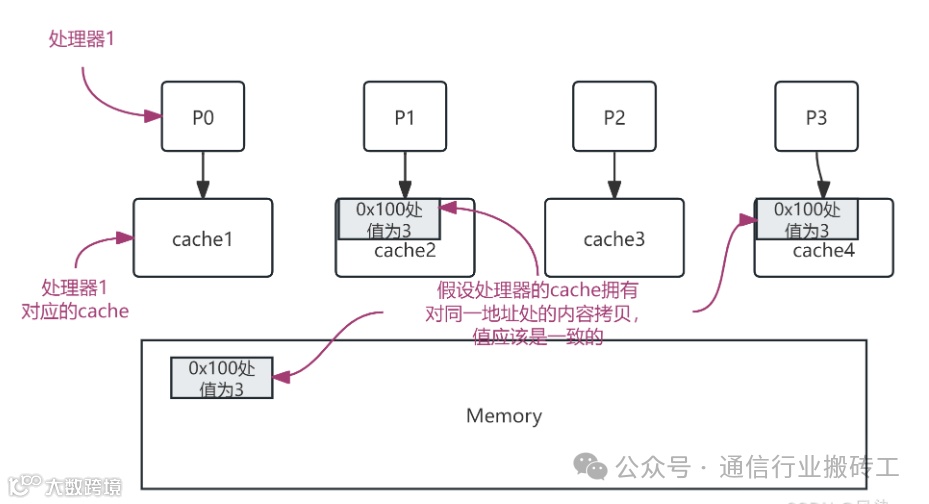

缓存一致性

在多核系统中，各核心的缓存可能存储同一内存地址的不同副本。为确保数据一致性，Intel Xeon 使用 MESI 协议（Modified, Exclusive, Shared, Invalid）管理缓存行状态：

• Modified：缓存行已修改，与主内存不同，仅存在于当前缓存。

• Exclusive：缓存行未修改，与主内存一致，仅存在于当前缓存。

• Shared：缓存行未修改，与主内存一致，存在于多个缓存。

• Invalid：缓存行无效，需重新加载。

当一个核心修改缓存行时，MESI 协议通过总线广播或目录机制通知其他核心，更新或失效其缓存副本。在 DPDK 中，频繁的跨核心数据共享可能导致缓存一致性开销，因此常通过核心亲和性（core affinity）将任务绑定到特定核心，减少一致性通信。

缓存性能与 DPDK 优化

性能指标

缓存性能通过以下指标衡量：

• 命中率：缓存命中的访问占总访问的比例。

• 未命中率：缓存未命中的访问比例，未命中需访问主内存，延迟较高。

• 访问延迟：L1 缓存约 1-4 纳秒，L2 约 10-15 纳秒，L3 约 20-40 纳秒，主内存约 100 纳秒。

在 DPDK 应用中，高未命中率会导致 CPU 频繁等待内存数据，降低吞吐量。优化目标是最大化命中率，减少未命中。

DPDK 缓存优化策略

DPDK 针对缓存特性进行了多项优化，以下为关键策略：

• 内存池（Memory Pool）：DPDK 使用 librte_mempool提供固定大小对象的内存池，对象对齐到缓存行边界，避免虚假共享（false sharing）。内存池还支持 NUMA 感知和每核心缓存（per-lcore cache），减少跨 NUMA 节点访问和锁竞争。

• 缓冲区大小优化：DPDK 选择非 2 的幂缓冲区大小（如 2368 字节而非 2048 字节），确保缓冲区分布在不同缓存组，减少缓存冲突。例如，2048 字节缓冲区可能反复命中相同缓存组，导致性能下降。

• 数据对齐：数据结构对齐到 64 字节缓存行边界，确保单次访问不跨缓存行。例如，DPDK 数据包元数据（如rte_mbuf）设计为缓存行对齐，减少加载次数。

• 预取（Prefetching):DPDK 使用 CPU 预取指令（如 PREFETCH0）提前将数据加载到缓存。例如，在处理数据包时，预取下一包的头部，隐藏内存延迟。

• CPU亲和性：通过 rte_eal_init设置线程绑定，将任务固定到特定核心，保持数据在本地 L1/L2 缓存中，减少跨核心缓存一致性开销。

• 批量处理：DPDK 批量接收和发送数据包（如 rte_eth_rx_burst），摊销内存访问成本，提升缓存命中率。

这些优化策略在 DPDK 的包处理流水线中至关重要。例如，在接收数据包时，DPDK 确保 rte_mbuf 结构对齐缓存行，预取下一包数据，并将处理任务绑定到核心，从而最大化 L1/L2 缓存利用率。

义和团在CentOS上分析缓存性能

CentOS 提供了强大的性能分析工具 perf，可用于监控和优化 DPDK 应用的缓存性能。以下为常用方法：

使用 perf 测量缓存命中/未命中

运行以下命令可统计缓存性能：

perf stat -e cache-misses,cache-references vpp

输出示例：

 Performance counter stats for 'vpp':         1,234,567 cache-misses        12,345,678 cache-references

未命中率 = cache-misses / cache-references = 1,234,567 / 12,345,678 ≈ 10%。

高未命中率表明缓存利用率低，可能需优化数据结构或访问模式。

细粒度分析

perf 支持特定缓存事件，如：

L1-dcache-load-misses：L1 数据缓存加载未命中

L2-dcache-load-misses：L2 数据缓存加载未命中

LLC-load-misses：L3 缓存加载未命中

示例命令：

perf stat -e L1-dcache-load-misses,L2-dcache-load-misses,LLC-load-misses  vpp

通过分析这些事件，可定位性能瓶颈。例如，若 L1 未命中率高，可能需调整数据对齐；若 L3 未命中率高，可能涉及跨 NUMA 节点访问。

结合 DPDK 优化

在 DPDK 应用中，开发者可结合 perf 数据调整内存池配置、缓冲区大小或线程分配。例如，若发现高 L2 未命中率，可检查是否因缓冲区大小导致缓存冲突，尝试调整为非 2 的幂大小。

结语：缓存优化的艺术

CPU 缓存是高性能计算的命脉，尤其在 DPDK 应用中，其作用不可忽视。Intel Xeon 可扩展处理器的多级缓存架构为高效数据访问提供了硬件基础，而 DPDK 的内存池、数据对齐、预取等优化策略则将缓存潜力发挥到极致。在 CentOS 上，perf 工具为开发者提供了深入分析缓存性能的窗口，帮助识别和解决瓶颈。

正如《深入浅出 DPDK》中所述，性能优化是一门艺术，需在硬件特性和软件设计间找到平衡。理解 CPU 缓存原理并结合 DPDK 的优化实践，开发者可打造出吞吐量惊人的网络应用。未来，随着 CPU 架构的演进和 DPDK 的发展，缓存优化将继续是高性能计算的核心课题。
