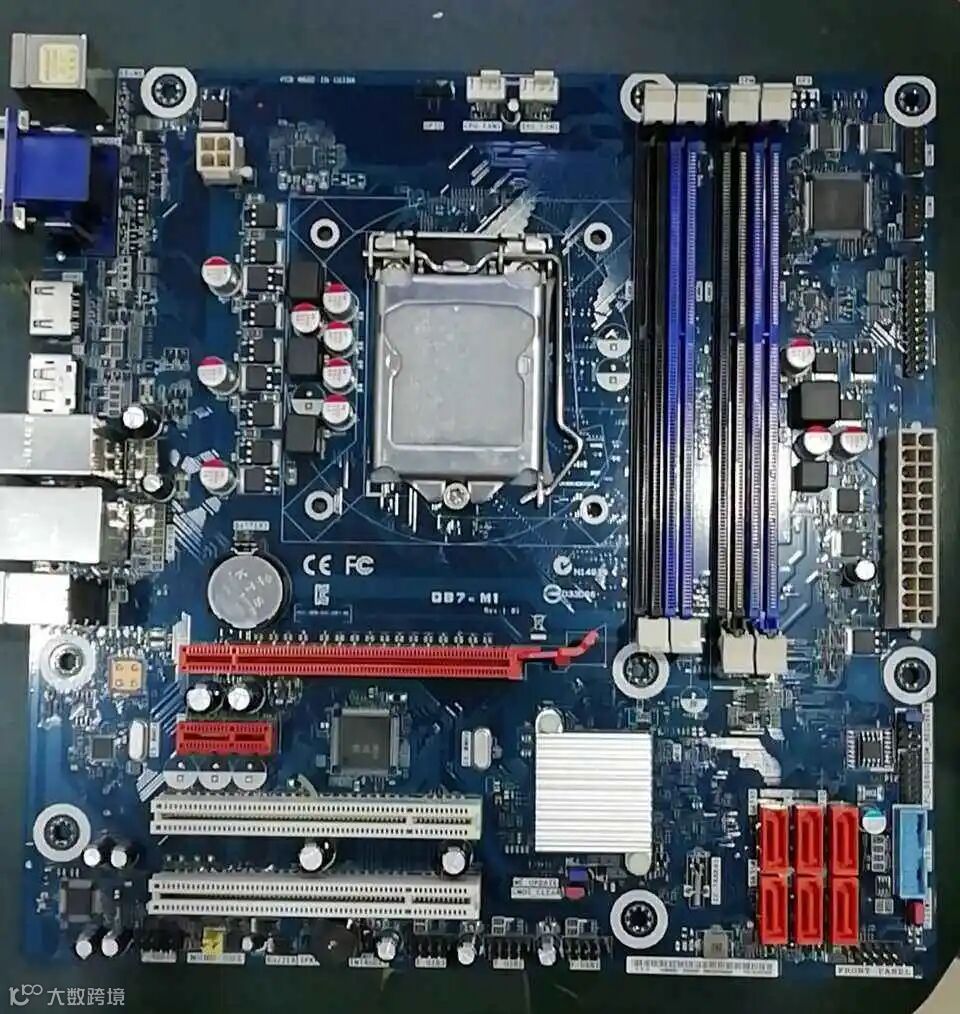

当你拿起一块电脑的CPU，看到的只是巴掌大小的一块金属封装，拆开封装之后露出的那块指甲盖大小的硅片，几乎不会有人直觉地把它和世界的运转联系在一起。但事实上，这么一块小小的芯片，里面竟然藏着多达260亿个晶体管。260亿是一个怎样的概念？如果你把它们当成灯泡，每一秒开关一次，要开关完全部灯泡大约需要八百多年。偏偏在CPU里面，这些晶体管不是一秒钟切换一次，而是以纳秒级的速度不断翻转。就是这样数量和速度的结合，才让整个信息社会有了脉动。
可问题是，如此之小的东西，它凭什么能工作？一个纳米级的元器件，表面上只是几层材料的堆叠，实际上却能控制电流的开关，能组成逻辑，能运行代码。就像一个无形的投票器，它不断投下的是0和1，而0和1的组合便是整个数字世界。很多人听到这个原理时都会摇头，说这怎么可能，指甲盖大小的东西居然能装下一个文明的逻辑。
如果我们把视角一点点放大，CPU先是被划分成几个到几十个核心，每一个核心里又分割出很多功能模块，再继续放大，模块内部是密密麻麻的电路布局，布局之间纵横交错的是多达17层的金属互联，而金属互联的最底下，就是今天我们真正要讲的主角，晶体管。
这里的晶体管早已不是当年教科书里的二维MOS管，而是三维结构的鳍式场效应管。它的沟道尺寸只有36×6×52纳米，两个晶体管之间的距离只有57纳米。你完全可以用这样的比喻来理解：一根头发丝的直径大约八万纳米，而一个晶体管的关键结构只有几十纳米，它比人类头发细了几千倍。如此之小的尺寸，背后却是人类最复杂的制造体系，数百道工艺，数十种物理化学手段，才能堆叠出这样一个小小的元件。
它是怎么诞生的？一切的起点，是硅。硅的外层电子有四个，处于不稳定的状态。为了保持稳定，硅原子之间会相互结合，彼此共享电子，形成一个相对稳固的结构。这是半导体材料的天然特性。但光有这样的稳定还不够，电流在里面跑不起来。要让硅能导电，就必须进行掺杂。
当硅里面加入了磷，情况立刻发生了变化。磷比硅多了一个电子，这个电子不太受束缚，可以自由移动。这样的硅就变成了n型半导体。反过来，如果加入的是硼，硼比硅少一个电子，于是结合时会留下一个空位，这个空位就像椅子少了一张，周围的电子不断跳过来填补。于是它就变成了p型半导体。换句话说，磷带来的是自由电子，硼带来的是空穴。这些术语听上去抽象，但你完全可以把它们想成椅子游戏：磷多出来的那张椅子，谁都能坐上去；硼少了一张椅子，大家就围着抢位子。
当n型半导体和p型半导体结合在一起时，一个奇妙的现象发生了。原本自由的电子会跑到空穴里填补，结果在结合的边界上出现了一个没有自由电子、也没有空穴的区域。这就是耗尽层。耗尽层的形成意味着电流没法随便通过，除非外部有电压来打破这个平衡。这就是PN结的基础原理。
如果在PN结两端加上电池，而且方向合适，电流就会畅通无阻。因为电子能够顺着电场跨过势垒，进入空穴，不断迁移，形成电流。可如果电池反过来接，情况立刻不一样，耗尽层会进一步扩大，电子被推开，电流被完全阻断。PN结因此变成了一个带有方向性的单行道，一边通，另一边死。
这就是晶体管的雏形。可仅仅靠PN结，还远远不够。人类需要一个能被控制的开关，需要一个说开就开、说关就关的东西。于是，MOS结构出现了。我们在半导体上覆盖了一层绝缘体，再加上一个金属电极，这个电极就是栅极。当在栅极上加电压时，金属电极失去电子带上正电，电场出现，电子被吸引到沟道区域，空穴被填满，本来隔绝的两端被打通，电流顺利通过。当电压消失时，电场消失，沟道再次耗尽，电流被切断。
于是我们得到了一个真正意义上的开关。控制电路导通与否的，不再是物理上把导线接上或掐断，而是一个外部电压。只需要在栅极加点电，就能控制源极和漏极之间电流的有无。这个原理简单到极致，却伟大到无法想象。逻辑门电路、寄存器、算术逻辑单元，全都建立在这个开关的基础上。0就是断开，1就是导通。260亿个晶体管，就是260亿个开关，而计算机就是靠着这260亿个开关的合唱，演奏出操作系统、应用程序、人工智能乃至整个互联网。
但是技术的发展从来不会停下脚步。随着工艺节点从微米缩小到纳米，MOS晶体管的物理极限开始暴露。漏电流的增加，成为巨大的麻烦。当沟道太短时，电子会不听话地穿隧过去，电流不该流的时候也会偷偷流动。这样一来，功耗暴增，发热失控，性能再也上不去。
人类为了解决这个问题，发明了鳍式场效应管。顾名思义，它不再是一个平面结构，而是在硅片上竖起了像鱼鳍一样的三维沟道。这样栅极能够从三个方向去控制电子流动，电场的约束更强，漏电的问题大大缓解。这一设计，让晶体管在纳米级的极限中继续前行，才有了今天的7纳米、5纳米甚至更小的工艺。
说到这里，很多人会问，那未来还能再缩吗？如果尺寸缩小到连原子级别都要碰壁的时候怎么办？答案是我们迟早会走到那个关口。那时候，新的材料、新的结构、新的计算范式会登场。有人提出用碳纳米管，有人寄望于光子计算，还有人研究量子计算。但无论是哪一种，它们都还没有完全成熟。而在那之前，晶体管依然是我们这个文明最重要的支点。
晶体管究竟是什么？它是一个用硅原子堆叠出的开关，是人类用掺杂和电场设计出的人工闸门，是260亿次呼吸组成的信息交响。它的本质就是最小的投票器，每开一次就是1，每关一次就是0。所有的程序、所有的图像、所有的声音和文字，最终都被还原成晶体管的开与关。
我们常说，谁能掌握晶体管的未来，谁就掌握算力的未来。这不是一句口号，而是现实的规律。正如一百年前煤炭和钢铁决定了工业强国的地位，今天的晶体管数量和质量，决定着信息强国的格局。晶体管已经从一个实验室里的半导体小玩意，变成了大国之间的核心竞争。
所以当你再看一块CPU时，不要只觉得它小，它便宜，它不过是电脑里的一块零件。它其实是一种文明的凝结，是260亿个纳米开关排列组合出来的世界。它的背后，是数十年工艺代的积累，是数万工程师无数次的尝试和失败。今天的你能刷视频、打游戏、做AI训练，靠的都是这枚看不见的电子开关。
最后要留一个问题。晶体管的尺寸还能再缩多少？当这个人类最小的开关再也缩不下去时，我们的计算机会走向哪里？是光子，是量子，还是另一个全新的方向？这不仅是技术人的问题，也是每一个使用计算机的普通人的问题。因为当晶体管的未来改变，世界的未来也会随之改变。
