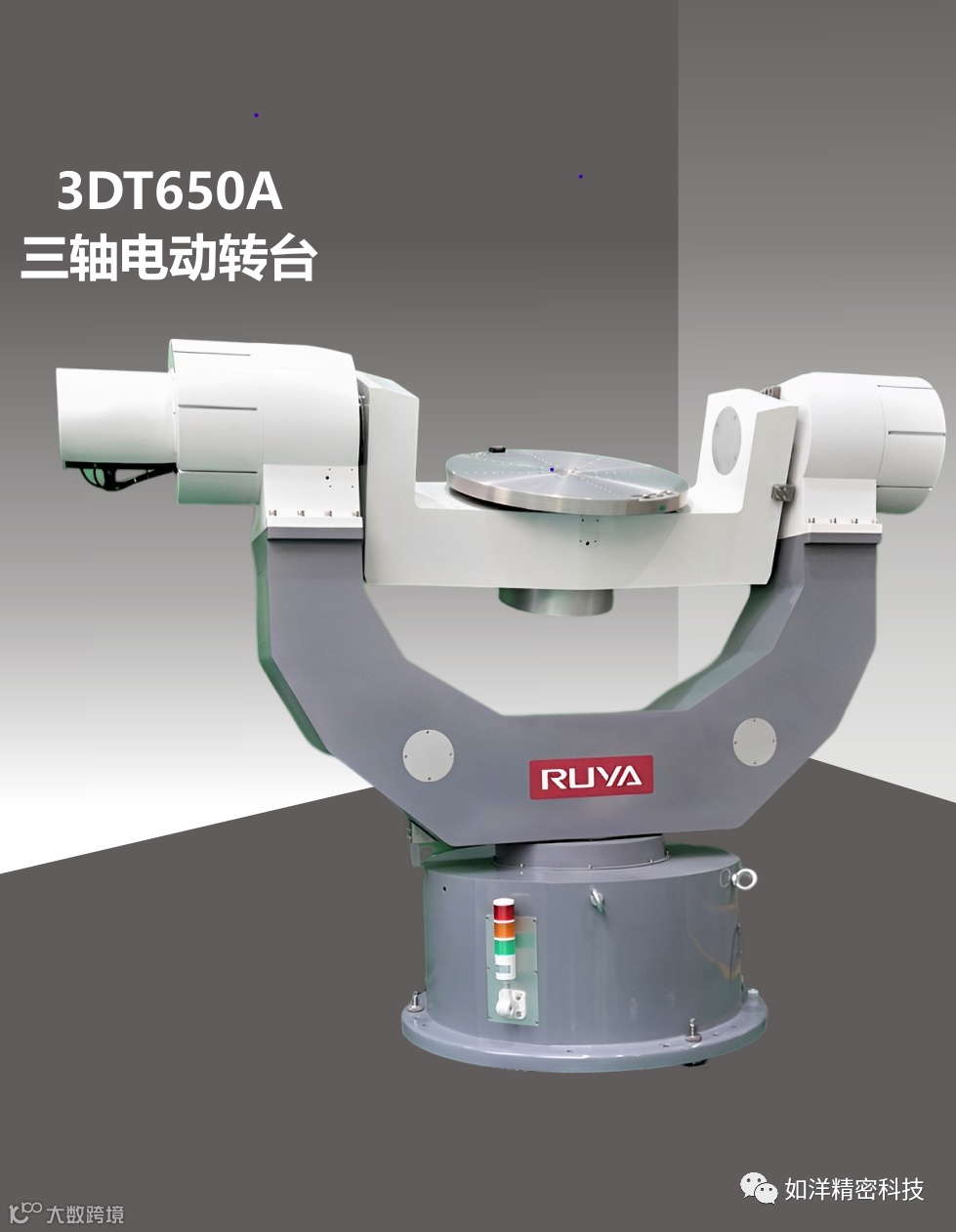

3DT650A三轴电动转台主要由机械台体、转台控制柜组成。为机械轴系结构；控制柜由电气仪表和计算机系统（包括转台控制软件）组成，并具有对外输出转台控制参数数字接口。分别由由方位轴、俯仰轴、滚转轴三个轴组成，滚转轴和方位轴为连续旋转，俯仰轴的运动范围是±90°，其中滚转轴高速输出。可用于微波暗室天线测试、无人机、任务载荷设备上的IMU校准、性能评估，满足姿态运动的模拟试验，可以用于惯性组合及器件（如陀螺、加速度计）的测试与标定，同时兼顾飞控仿真测试使用。
技术指标
1.方位转速≤20°/s
2.方位运动范围360°连续
3.方位加速度≥20°/s²
4.最大俯仰转速:≤20°/s
5.俯仰运动范围-90°~90°(水平方向为0°)
6.俯仰加速度≤20°/s
7.横滚转速≥±3600°/s
8. 横滚加速度≥60°/s²
9.最大负载能力≥30Kg
10.位置精度≤±0.01°
11.最大工件尺寸≤Ф 600mmx450mm
12.视场角≤15°
